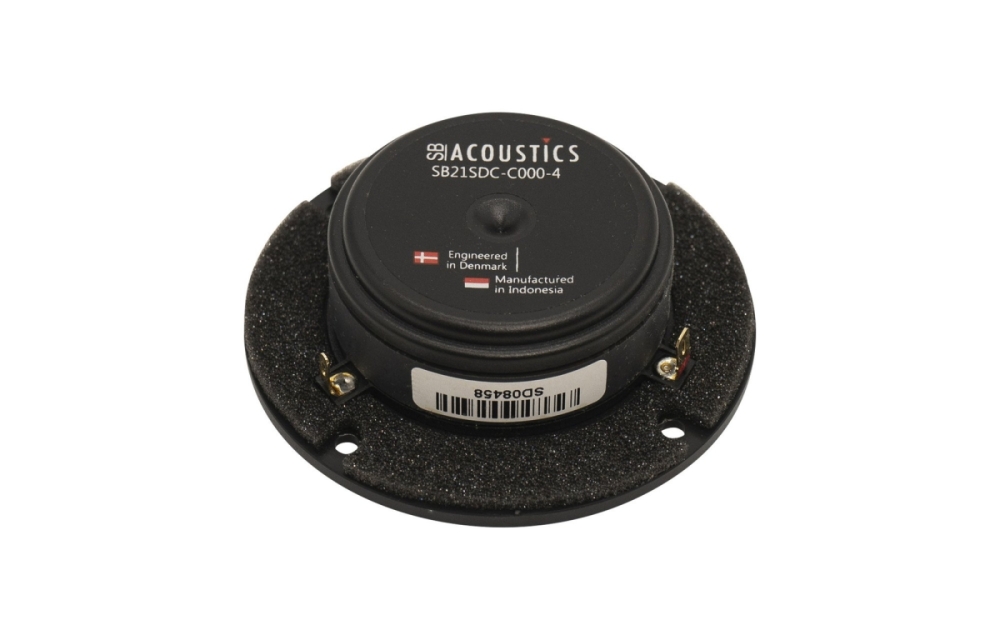

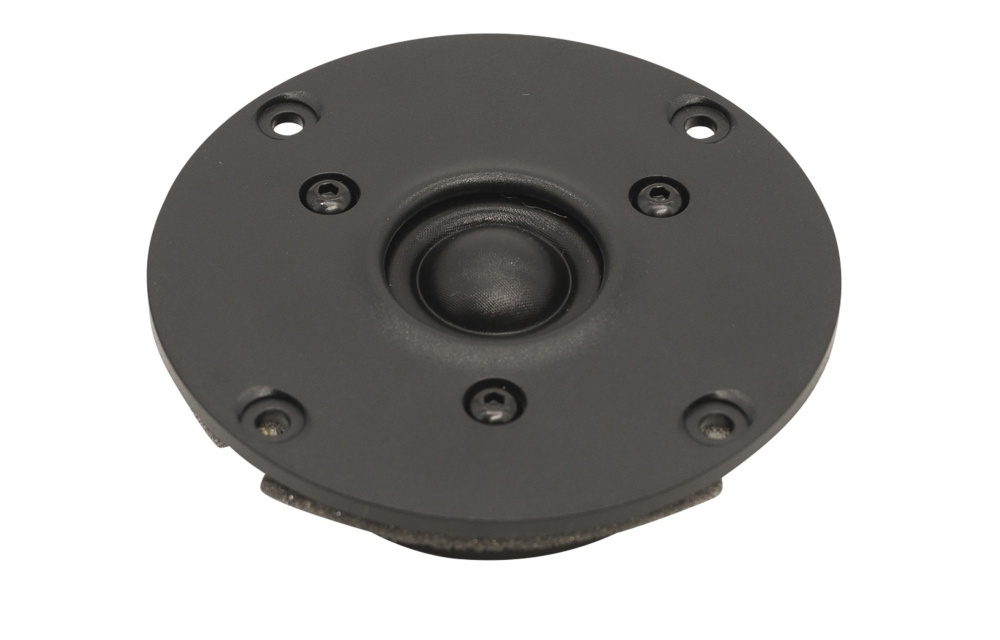

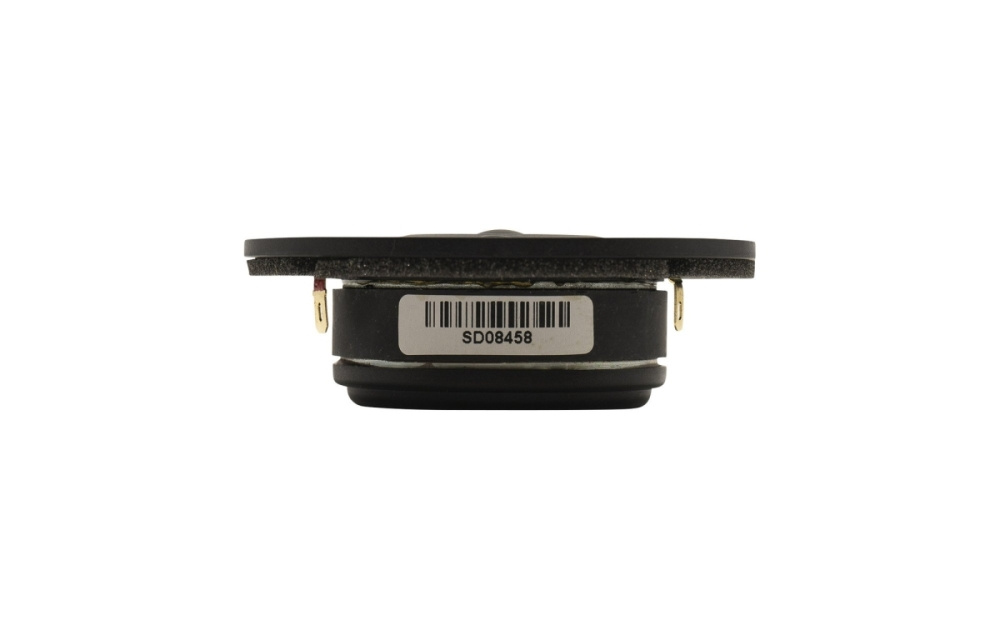

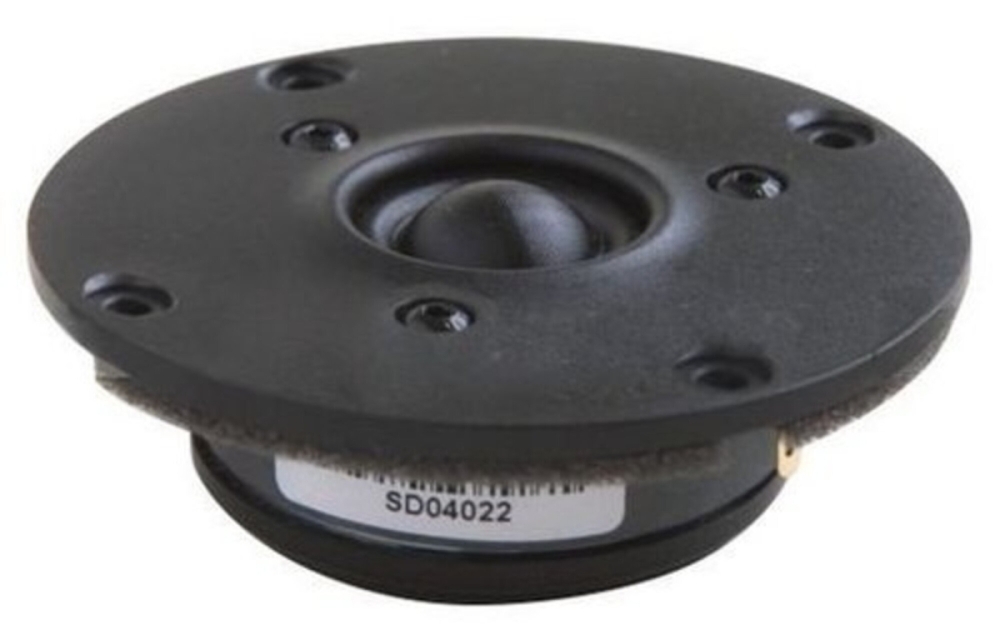

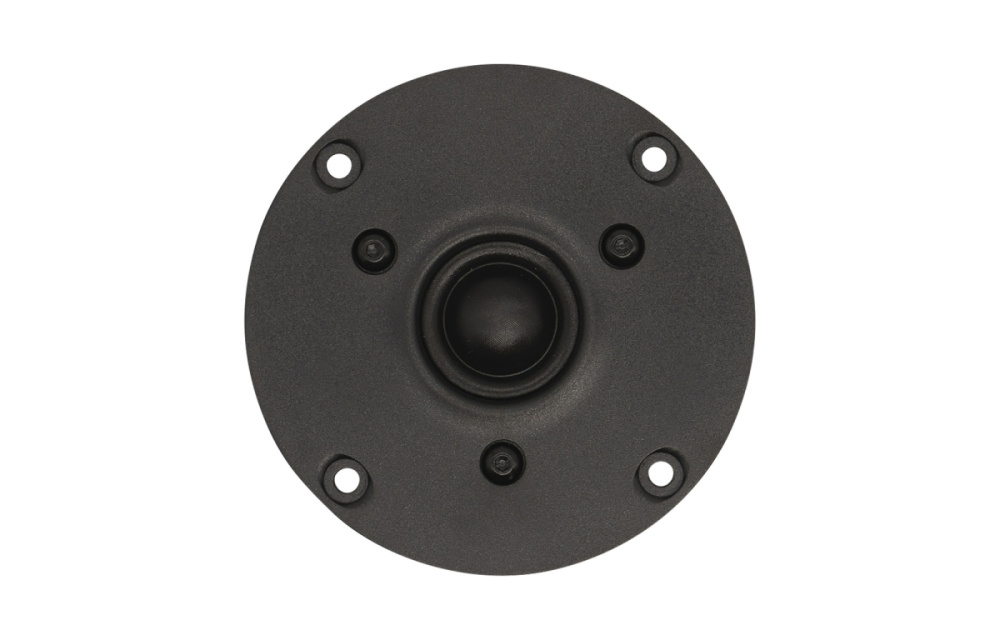

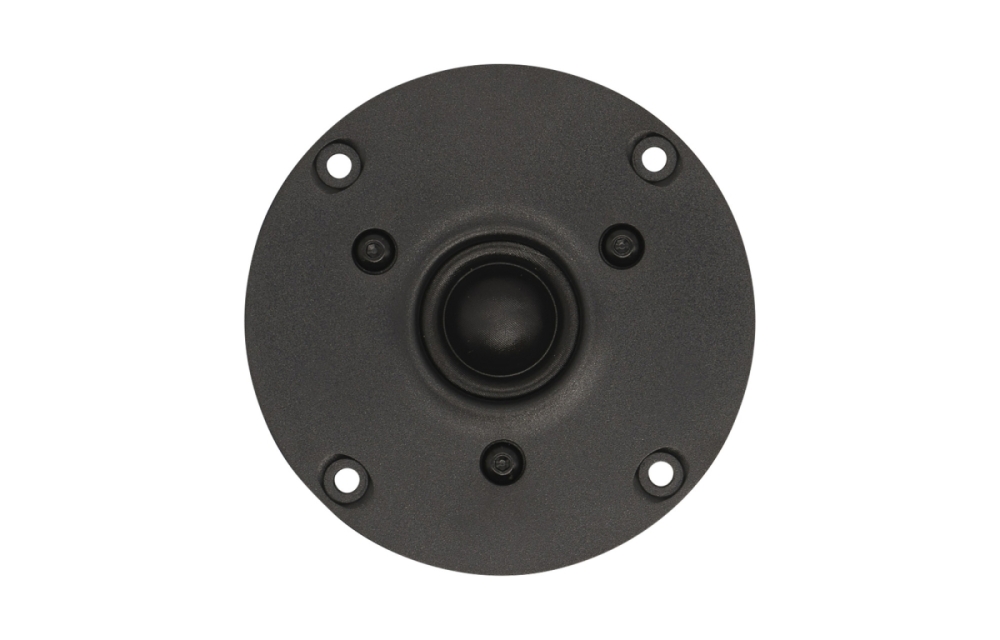

SB Acoustics SB21SDC-C000-4 ist eine Ring-/Soft-Dome-Hochtoneinheit mit großer Surround-Form, die eine erhöhte akustische Abstrahlung bietet und sich hervorragend für Zwei-Wege-Systeme eignet. Sie verfügt über doppelte balancierte Kompressionskammern für verbesserte Dynamik, ein sättigungs-kontrolliertes Motorsystem, das Verzerrungen reduziert, sowie eine Kupferkapsel, die Induktivität und Phasenverschiebung verringert. Mit niedriger Resonanzfrequenz und hoher Empfindlichkeit liefert sie eine klare und dynamische Hochtonwiedergabe in Originalsystemen oder Eigenbauprojekten.

• Nennimpedanz: 4 Ω
• Empfindlichkeit: 91 dB (2,83 V / 1 m)
• Nennbelastbarkeit: 40 W (IEC 268-5, Hochpass Butterworth 2600 Hz)
• Große Surround-Kalotte für erhöhte akustische Abstrahlung
• Doppelte balancierte Kompressionskammern für bessere Dynamik
• Kupferkapsel reduziert Induktivität und Phasenverschiebung
• Freiresonanz: 720 Hz
• Außendurchmesser: 92 mm, Einbautiefe: 60 mm
• Strömungsoptimierte Polstange und gedämpfte hintere Kammer für geringe Verzerrung

Design und Konstruktion
Der SB21SDC-C000-4 verfügt über eine große Surround-Kalotte, die die akustische Abstrahlung erhöht und ein gleichmäßiges Abstrahlmuster bietet. Mit doppelten balancierten Kompressionskammern und einer strömungsoptimierten Polstange verbessert sich die Dynamik und Verzerrungen werden reduziert. Die Kupferkapsel verringert die Induktivität der Schwingspule, was minimale Phasenverschiebung und bessere Kontrolle beim Übergang zum Mitteltöner oder Tieftöner bietet. Die gedämpfte hintere Kammer minimiert unerwünschte Reflexionen für einen saubereren Klang.

Leistung und Anwendung
Der Hochtöner hat eine niedrige Resonanzfrequenz von 720 Hz und eine hohe Empfindlichkeit, was ihn einfach anzutreiben macht und für viele Zwei-Wege-Systeme geeignet ist, auch mit einfacheren Verstärkern. Die Belastbarkeit von 40 Watt reicht für die meisten Heimprojekte und Originalsätze aus. Mit einer Einbautiefe von 60 mm passt er in Standardinstallationen mit Schraublöchern und Senkungen für einfache Montage.

Spezifikationen
Nennimpedanz: 4 Ω
Gleichstromwiderstand (Re): 3,1 Ω
Schwingspuleninduktivität (Le): 0,04 mH
Effektive Membranfläche (Sd): 4,9 cm²
Schwingspulendurchmesser: 20,4 mm
Schwingspulhöhe: 1,5 mm
Luftspaltbreite: 2,5 mm
Lineare Schwingspulenbewegung (p-p): ±1,0 mm
Bewegte Masse inkl. Luft (Mms): 0,25 g
Freie Resonanzfrequenz (Fs): 720 Hz
Empfindlichkeit (2,83 V / 1 m): 91 dB
Mechanischer Gütefaktor (Qms): 2,41
Elektrischer Gütefaktor (Qes): 1,55
Gesamter Gütefaktor (Qts): 0,95
Kraftfaktor (Bl): 1,5 Tm
Belastbarkeit: 40 W (IEC 268-5, Hochpass Butterworth 2600 Hz, 12 dB/Okt)
Magnetflussdichte: 1,02 T
Magnetgewicht: 0,13 kg
Nettogewicht: 0,33 kg
Außendurchmesser: Ø92,0 mm
Frontdurchmesser: Ø80,0 mm
Ausschnittdurchmesser: Ø60,0 mm
Schraubenlöcher: 4 × Ø4,2 mm
Senkungen: Ø8,0 mm (4 Stück)
Maximaler Abstrahlwinkel: ±75° horizontal, ±15° vertikal
