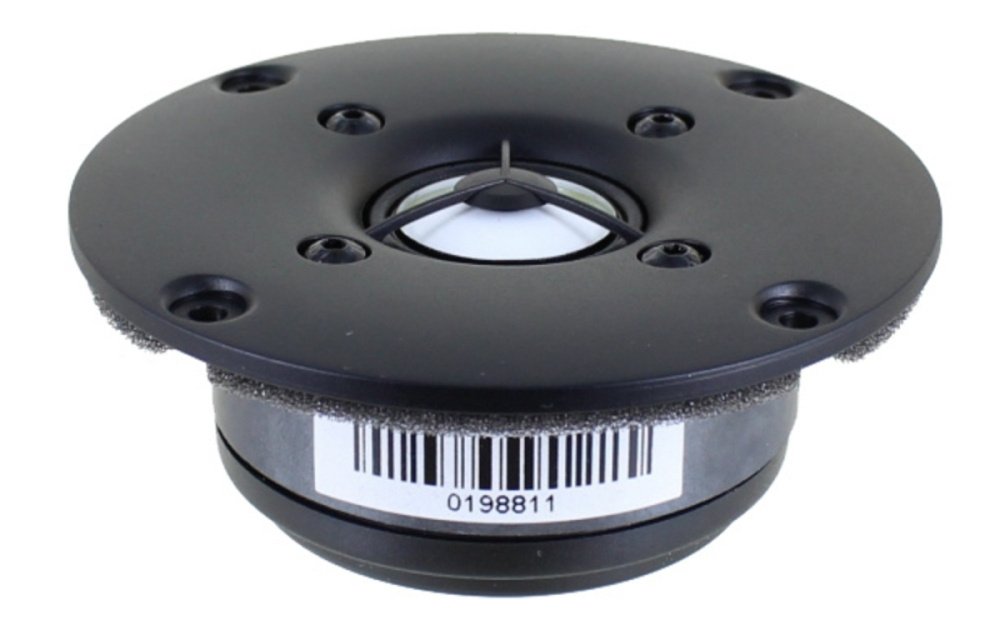

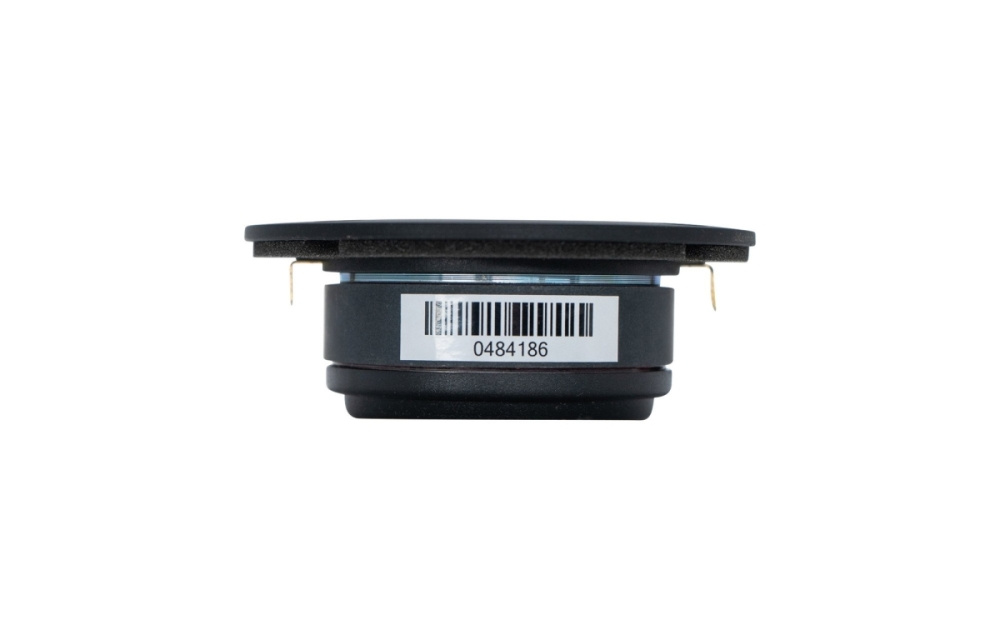

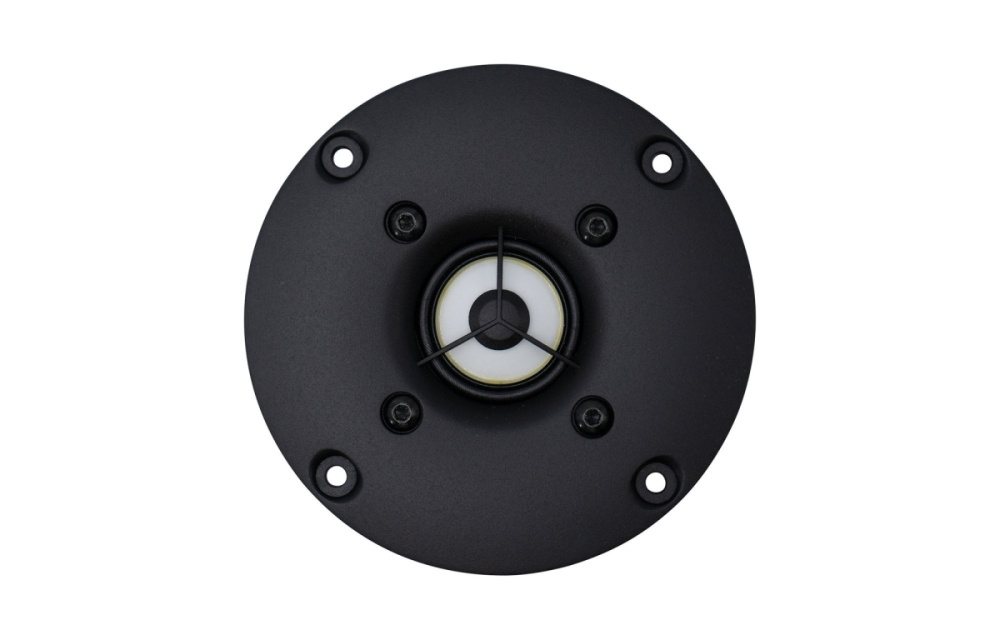

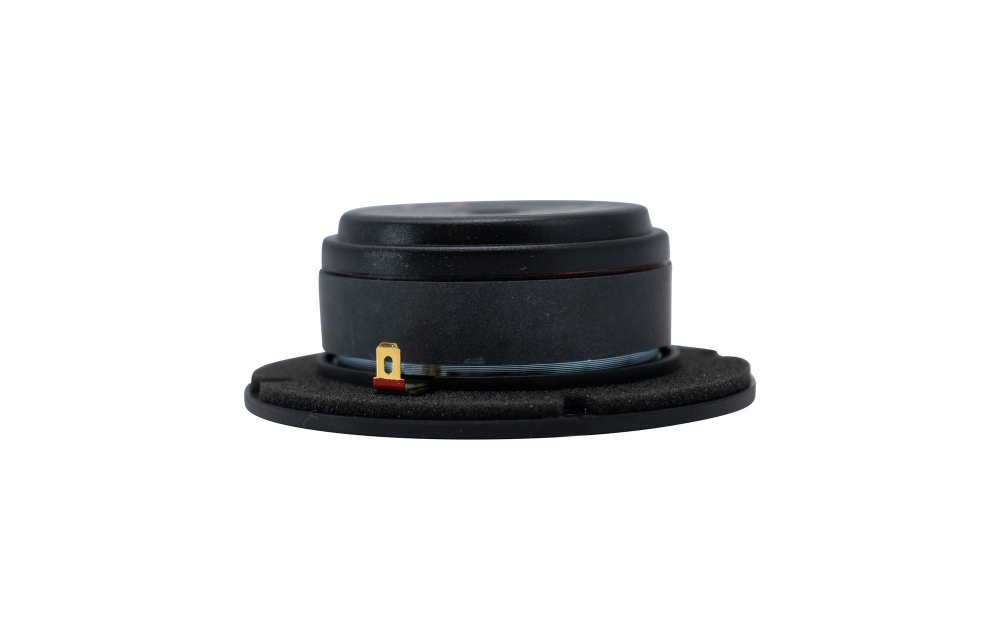

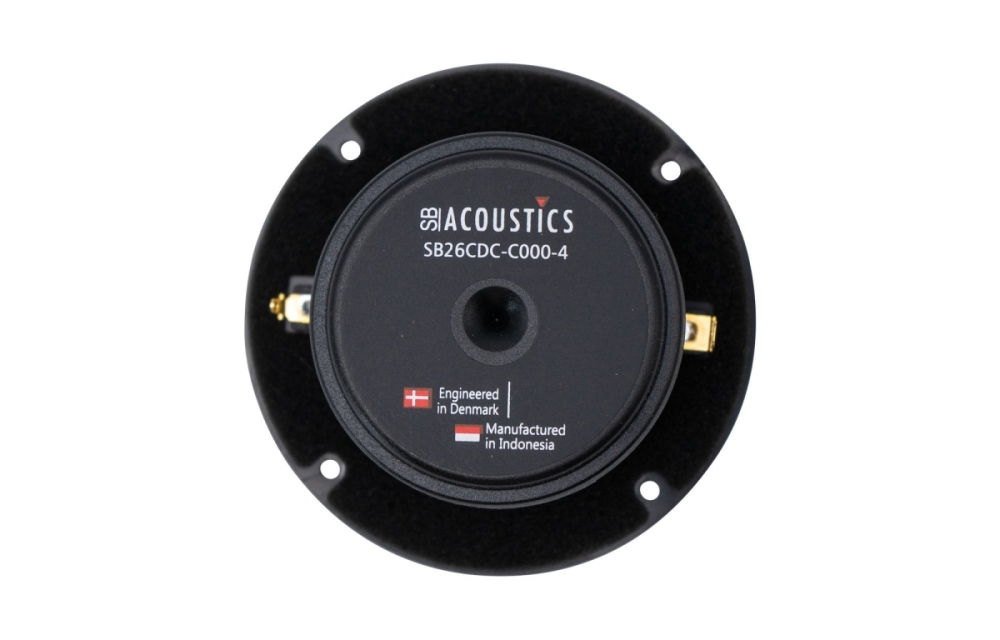

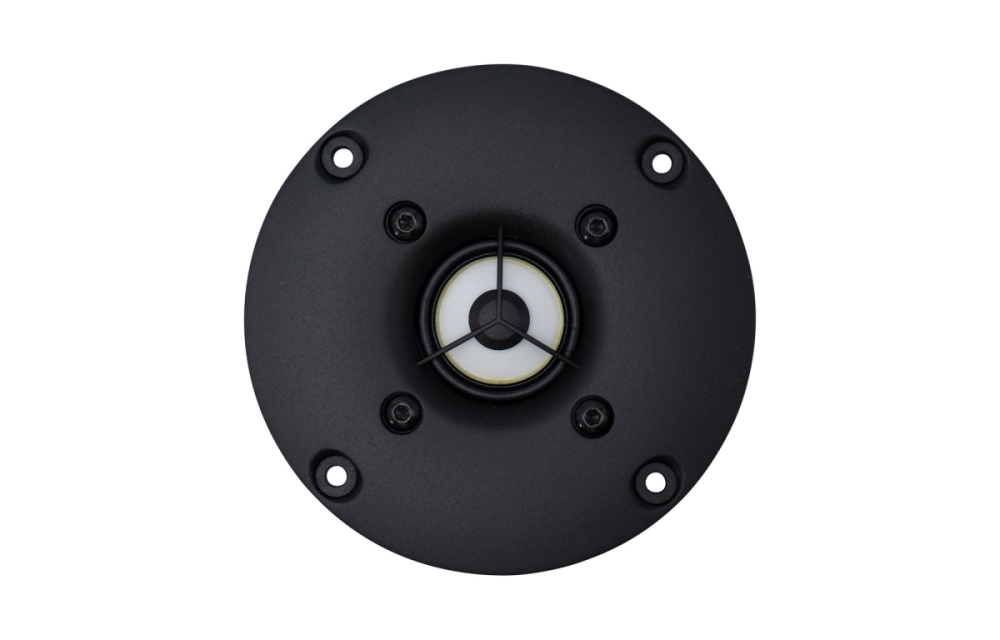

SB Acoustics SB26CDC-C000-4 ist ein 1-Zoll Aluminium/Keramik-Kalott-Hochtöner mit niedriger Resonanzfrequenz und optimierter Abstrahlung für hochfrequente Töne. Er besitzt eine Kupferkapsel, die die Schwingspuleninduktivität reduziert, ein Motorsystem mit geringer Verzerrung und eine belüftete Polstange für eine effiziente Kopplung zur hinteren Kammer. Der Hochtöner ist leistungsfähig und passt hervorragend zu keramischen Mitteltreibern und Basslautsprechern für ein kohärentes Klangbild und klare Wiedergabe.

• Membran: 1” Aluminium/Keramik-Kalotte
• Impedanz: 4 Ω
• Empfindlichkeit: 89 dB (2,83 V / 1 m)
• Nennbelastbarkeit: 100 W (IEC 268-5, Hochpass 2600 Hz, 12 dB/Oktave)
• Resonanzfrequenz: 690 Hz
• Schwingspuleninduktivität: 0,04 mH
• Außendurchmesser: 100 mm
• Einbautiefe: 34,7 mm
• Einbaumaß: ca. 72 mm

Konstruktion und Klangeigenschaften
Der Hochtöner verfügt über eine Aluminium/Keramik-Kalotte, die Steifigkeit und interne Dämpfung kombiniert, um eine klare und detailreiche Wiedergabe zu gewährleisten. Die Kupferkapsel reduziert die Induktivität und sorgt für eine gleichmäßige Phasenreaktion, während das sättigungskontrollierte Motorsystem Verzerrungen bei hoher Belastung vermindert. Die hintere Kammer ist gedämpft für bessere Dynamik und die Polstange ist belüftet für effektive Kühlung und stabile Leistung. Das Ergebnis ist ein Hochtöner, der klaren, reinen und dynamischen Klang mit guter Abstrahlung liefert.

Montage und Kompatibilität
SB26CDC-C000-4 hat eine Standardgröße mit 100 mm Außendurchmesser und einem Einbaumaß von ca. 72 mm. Die Einbautiefe von 34,7 mm macht die Integration in die meisten Lautsprechergehäuse einfach. Der Hochtöner eignet sich besonders gut in Kombination mit keramischen Mitteltönern und Basslautsprechern, um ein ausgewogenes und harmonisches Klangbild mit abgestimmtem Toncharakter zu erzeugen.

Spezifikationen
Nennimpedanz: 4 Ω
Gleichstromwiderstand (Re): 3,2 Ω
Schwingspuleninduktivität (Le): 0,04 mH
Effektive Membranfläche (Sd): 6,2 cm²
Schwingspulendurchmesser: 25,4 mm
Schwingspulenhöhe: 1,3 mm
Luftspaltbreite: 2,5 mm
Lineare Schwingspulenbewegung (p-p): 1,2 mm
Bewegte Masse inkl. Luft (Mms): 0,38 g
Freiluftresonanz (Fs): 690 Hz
Empfindlichkeit (2,83 V / 1 m): 89 dB
Mechanischer Gütefaktor (Qms): 2,55
Elektrischer Gütefaktor (Qes): 2,00
Gesamtgütefaktor (Qts): 1,12
Kraftfaktor (Bl): 1,6 Tm
Belastbarkeit: 100 W (IEC 268-5, Hochpass 2600 Hz, 12 dB/Oktave)
Magnetische Flussdichte: 1,15 T
Magnetgewicht: 0,22 kg
Nettogewicht: 0,50 kg

Abmessungen
Außendurchmesser: Ø100,0 mm
Frontdurchmesser: Ø100 mm
Schraubenlöcher: 4 × Ø4,0 mm
Einbaudurchmesser (Ausschnitt): Ø ca. 72 mm
Frontstärke: 4 mm
Einbautiefe hinter Front: 34,7 mm
