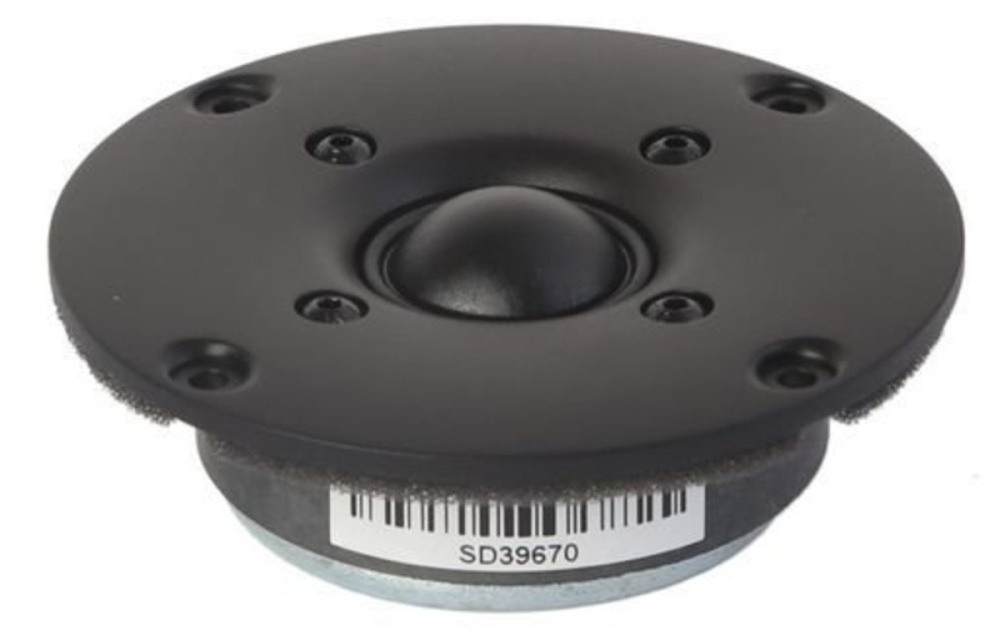

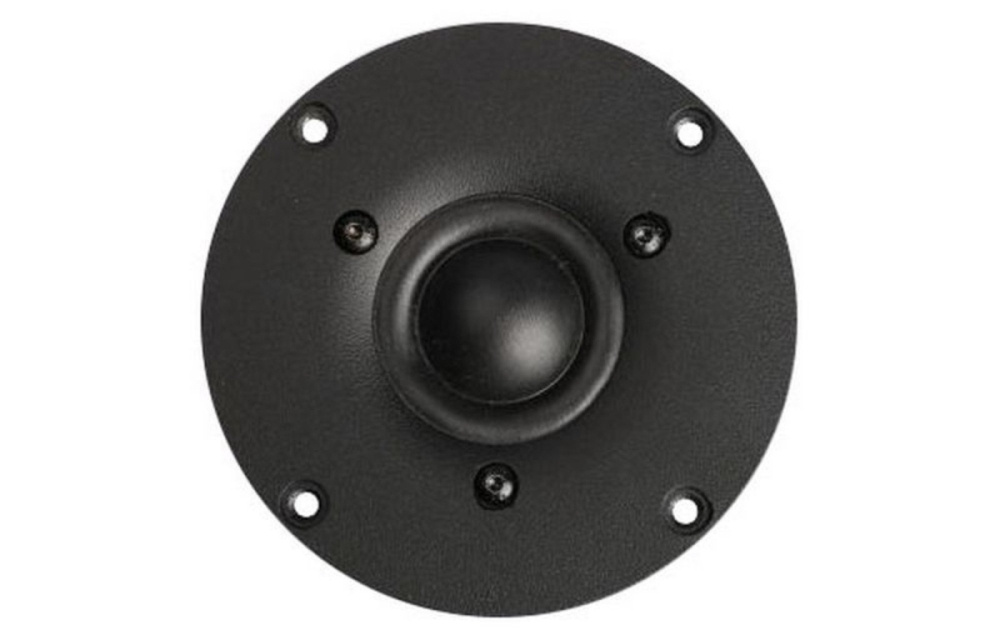

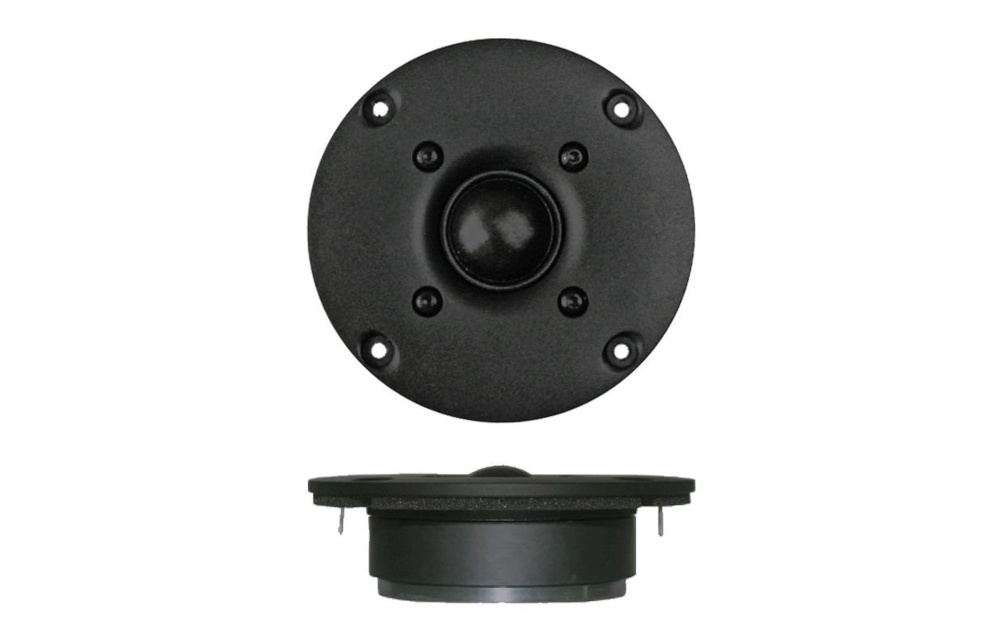

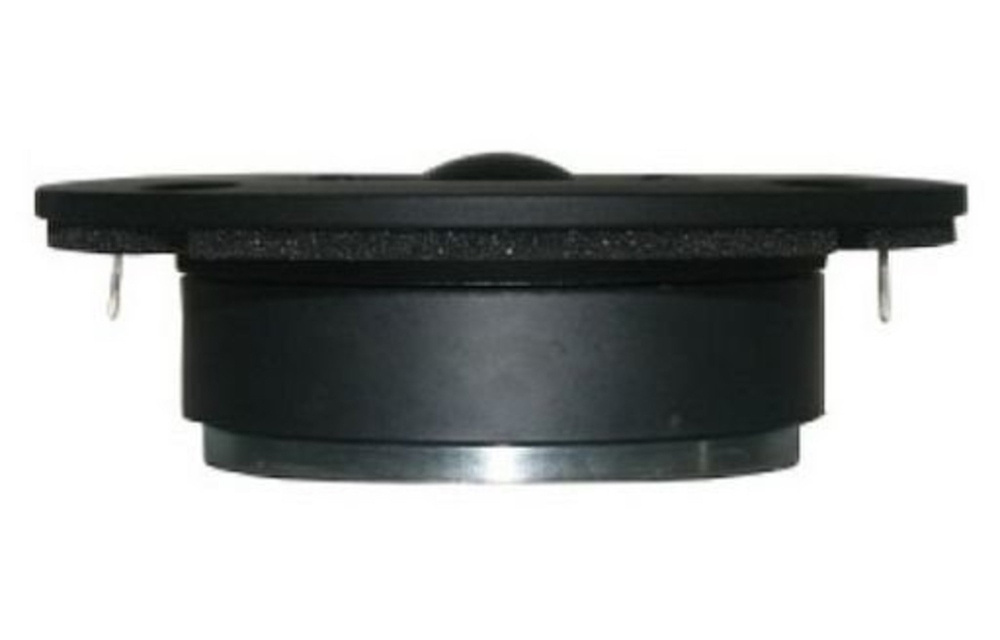

SB Acoustics SB26ST-C000-5 ist ein 1-Zoll-Soft-Dome-Hochtöner mit optimierter Dämpfung im Polloch, die interne Reflexionen minimiert und für einen klareren Klang sorgt. Er verfügt über eine leichte CCAW-Schwingspule und ein sättigungskontrolliertes Motorsystem, das niedrige Verzerrungen und eine sanfte, gleichmäßige Hochfrequenzwiedergabe bietet. Der Hochtöner ist für den Einsatz mit Hochpassfiltern um 2600 Hz vorgesehen und eignet sich für Originalsysteme sowie Eigenbauten, die eine feine Hochtonwiedergabe und hohe Leistungstoleranz erfordern.

• Nennimpedanz: 5 Ω
• Empfindlichkeit: 91 dB (2,83 V / 1 m)
• Belastbarkeit: 80 W (IEC 268-5)
• Spulendurchmesser: 25,4 mm
• Freiluftresonanz: 870 Hz
• Baffeldurchmesser: Ø88,5 mm
• Ausschnitt-Maße: Ø70,0 mm
• Eintauchtiefe: 33,2 mm
• Schraubenlöcher: 4 × Ø4,0 mm

Konstruktion und Klangqualität
Der SB26ST-C000-5 verfügt über eine Soft-Fabric-Dome mit feiner Webart, die eine sanfte und kontinuierliche Frequenzgang ohne scharfe Spitzen liefert. Die optimierte Dämpfung im Polloch reduziert interne Reflexionen und verbessert die Klangklarheit. Das Motorsystem ist sättigungskontrolliert, um Verzerrungen auch bei hoher Belastung niedrig zu halten. Die leichte CCAW-Schwingspule reduziert die bewegte Masse und trägt zu schneller Transientenansprache und Detailreichtum im Hochton bei. Das Ergebnis ist eine ausgewogene und natürliche Hochfrequenzwiedergabe, die sowohl in Originalsystemen als auch in High-End-Bauten gut funktioniert.

Maße und Montage
Der Hochtöner ist für einfache Montage mit einem Baffeldurchmesser von 88,5 mm und einem Einfräsloch (Cutout) von 70 mm ausgelegt. Er verfügt über vier versenkte Schraubenlöcher für sichere Befestigung und eine Einbautiefe von 33,2 mm, die eine leichte Integration in die meisten Gehäuse und Paneele ermöglicht. Die kompakte Bauweise erleichtert die Montage in engen Bereichen, ohne die Klangqualität zu beeinträchtigen.

Spezifikationen
Nennimpedanz: 5 Ω
Gleichstromwiderstand (Re): 4,4 Ω
Schwingspuleninduktivität (Le): 0,07 mH
Effektive Membranfläche (Sd): 6,2 cm²
Schwingspulendurchmesser: 25,4 mm
Schwingspulenhöhe: 1,8 mm
Luftspaltbreite: 3,0 mm
Lineare Schwingspulenbewegung (p-p): 1,2 mm
Bewegte Masse inkl. Luft (Mms): 0,33 g
Freiluftresonanz (Fs): 870 Hz
Empfindlichkeit (2,83 V / 1 m): 91 dB
Mechanischer Q-Faktor (Qms): 5,0
Elektrischer Q-Faktor (Qes): 1,64
Gesamt-Q-Faktor (Qts): 1,24
Kraftfaktor (Bl): 2,2 Tm
Belastbarkeit: 80 W (IEC 268-5)
Magnetische Flussdichte: 1,23 T
Magnetgewicht: 0,22 kg
Nettogewicht: 0,51 kg

Abmessungen / Montage
Baffeldurchmesser: Ø88,5 mm
Frontdurchmesser: Ø100,0 mm ±0,35 mm
Schraubenlöcher: 4 × Ø4,0 mm
Versenkung: Ø8,0 mm (4 Stück)
Eintauchtiefe: 33,2 mm
Hintere Maße: Ø81,3 mm
Ausschnitt (Einfräsloch): Ø70,0 mm
