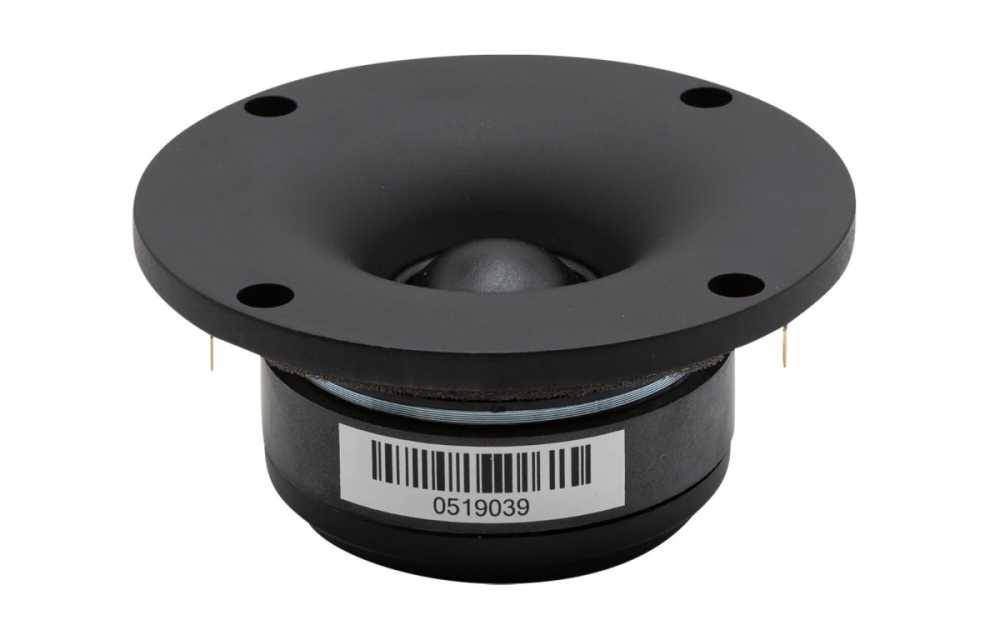

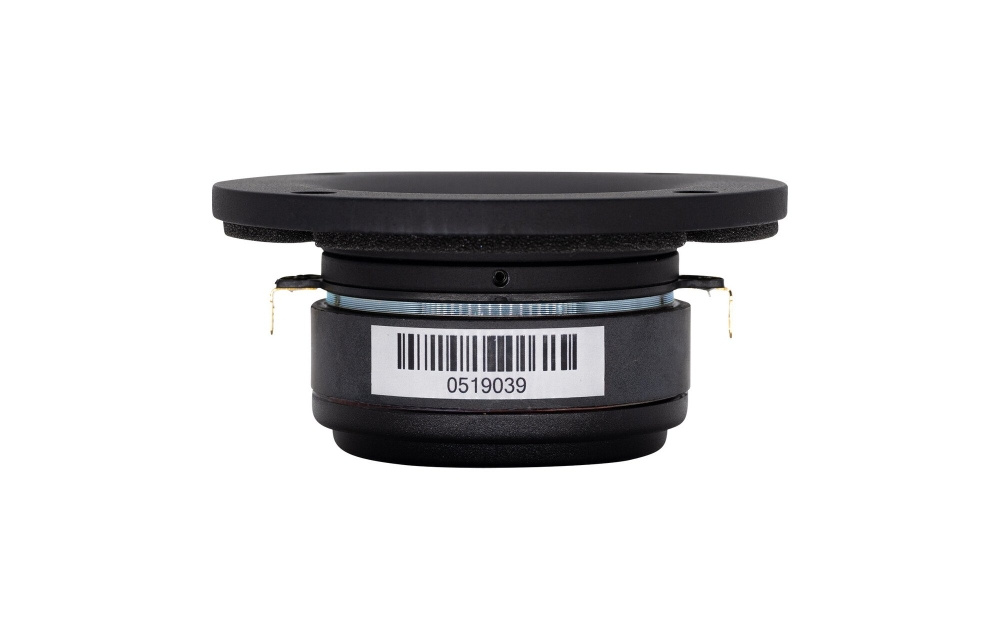

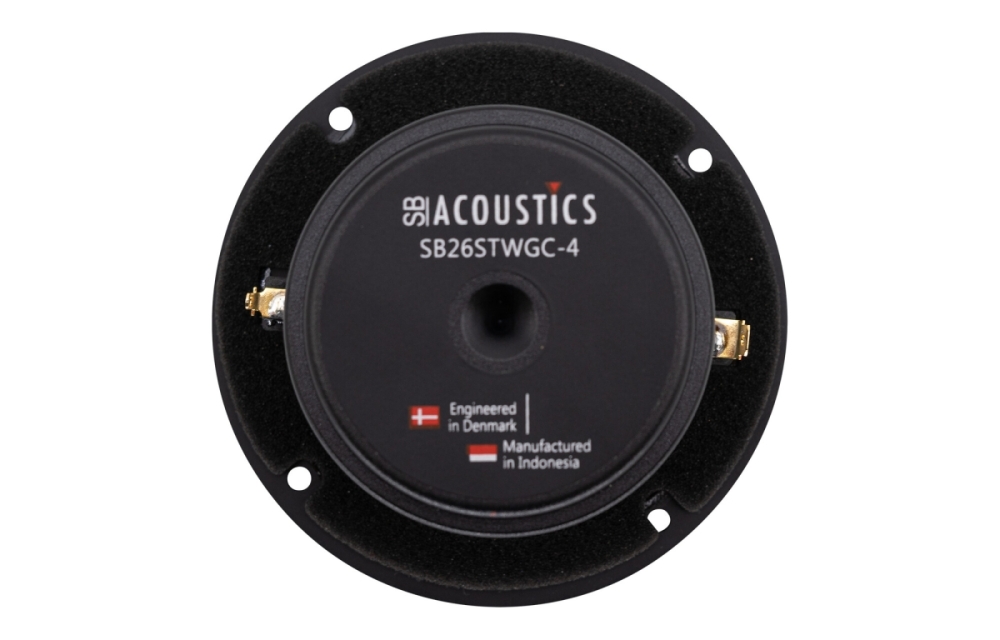

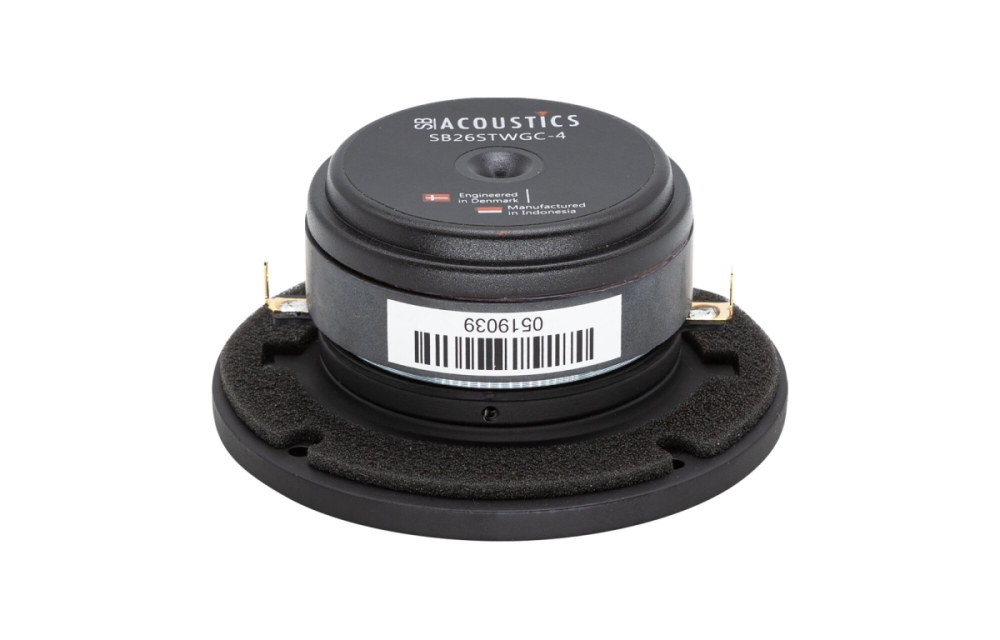

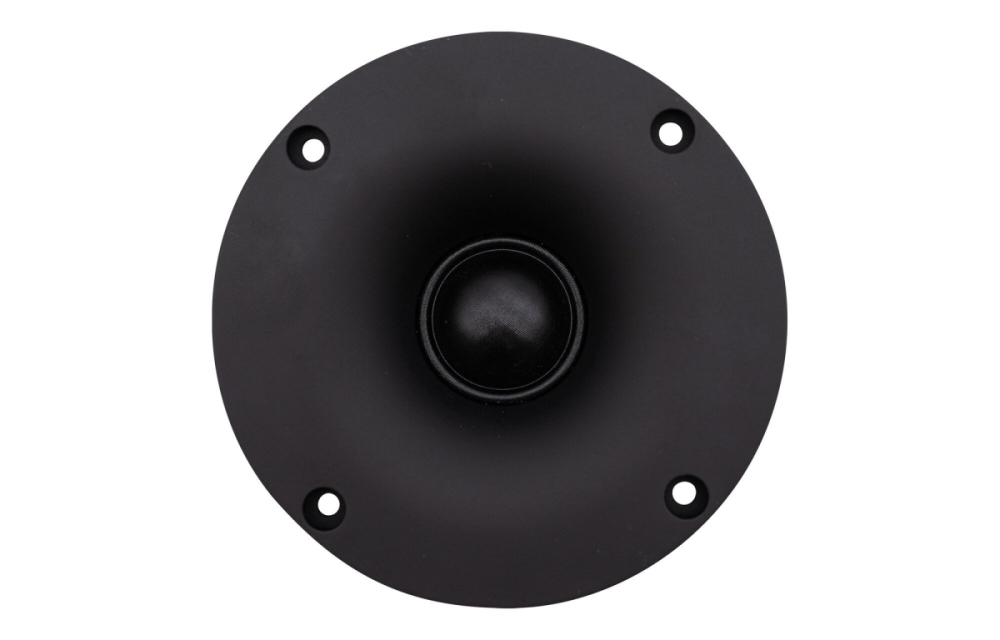

SB Acoustics SB26STWGC-4 ist ein 1-Zoll-Textilkalotten-Hochtöner mit integrierter Aluminium-Waveguide, der kontrollierte Abstrahlung und einen gleichmäßigen Frequenzgang bietet. Er eignet sich für Hochpassfilter ab ca. 2600 Hz und verfügt über eine robuste Konstruktion mit Kupferkapsel und belüftetem Polkern, die Verzerrungen und Induktivität reduziert. Das Ergebnis ist ein effizienter und detaillierter Hochtöner mit niedriger Resonanzfrequenz und hoher Empfindlichkeit, der sich gut in fortschrittlichen Car-Audio-Systemen einsetzen lässt.

• 1-Zoll-Textilkalotte mit Waveguide
• Nennimpedanz: 4 Ω
• Empfindlichkeit: 93 dB (2,83 V/1 m)
• Belastbarkeit: 120 W (IEC 268-5)
• Frequenzbereich ab ca. 2600 Hz mit Hochpassfilter
• Kupferkapsel für niedrige Schwingspuleninduktivität
• Belüfteter Polkern und optimierte Rückkammer
• Einbautiefe: 42,1 mm, Einbaudurchmesser 70 mm
• Adapterring für schraubenlose Montage

Konstruktion und Klangperformance
Der SB26STWGC-4 verfügt über eine weiche Textilkalotte mit feiner Webart, die eine natürliche und gleichmäßige Hochtonwiedergabe liefert. Der integrierte Aluminium-Waveguide steuert die Abstrahlung, was die Richtwirkung verbessert und ein fokussierteres Klangbild erzeugt. Die Kupferkapsel und der belüftete Polkern reduzieren Induktivität und Verzerrungen, was zu klarerem und dynamischerem Klang führt. Die niedrige Resonanzfrequenz erleichtert die Anpassung im Frequenzweichenfilter und trägt zu einem sauberen Mitteltonbereich bei.

Montage und Kompatibilität
Der Hochtöner hat einen Einbaudurchmesser von 70 mm und eine Einbautiefe von 42,1 mm, was ihn kompatibel mit vielen Autolautsprecherinstallationen macht. Der Adapterring ermöglicht eine schraubenlose Montage direkt am Treiber für eine einfache und sichere Installation. Der Frontdurchmesser von 92 mm und die 45°-Abstrahlrichtung des Waveguides erleichtern die Platzierung und Ausrichtung im Gehäuse oder Türpanel.

Spezifikationen
Nennimpedanz: 4 Ω
Gleichstromwiderstand (Re): 3,2 Ω
Schwingspuleninduktivität (Le): 0,04 mH
Effektive Membranfläche (Sd): 6,2 cm²
Schwingspulendurchmesser: 25,4 mm
Linearer Schwingspulenhub (p-p): 1,2 mm
Bewegte Masse inkl. Luft (Mms): 0,3 g
Freiluftresonanz (Fs): 780 Hz
Empfindlichkeit (2,83 V / 1 m): 93 dB
Belastbarkeit: 120 W (IEC 268-5)
Einbautiefe: 42,1 mm
Einbaudurchmesser: 70 mm
