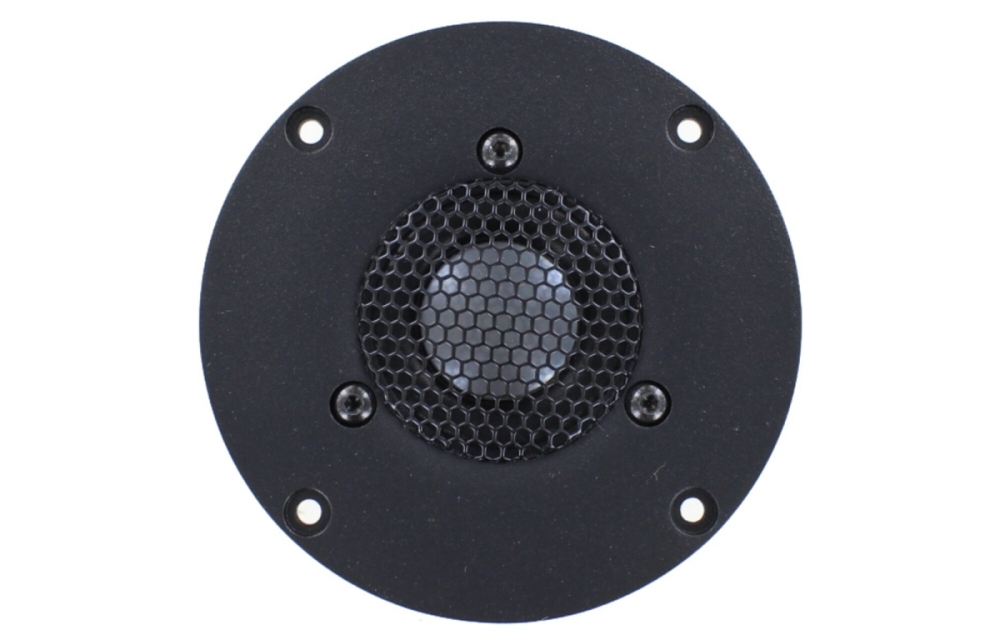

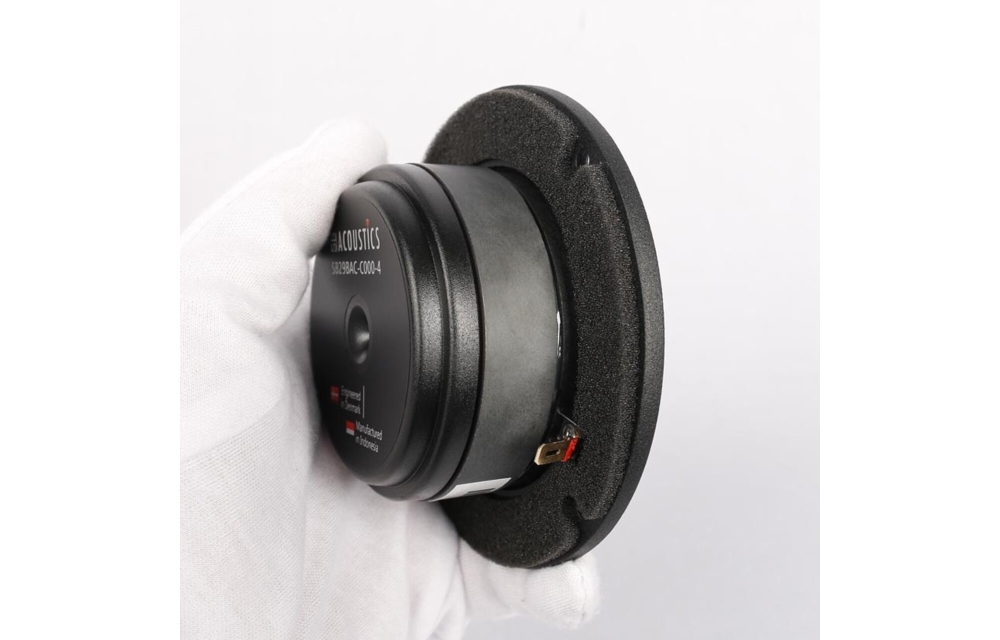

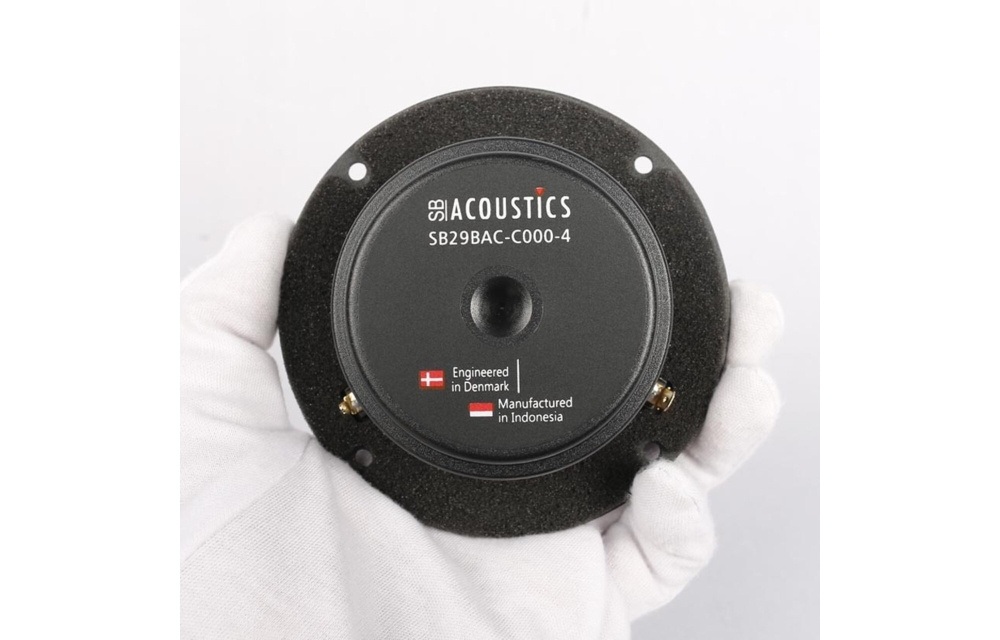

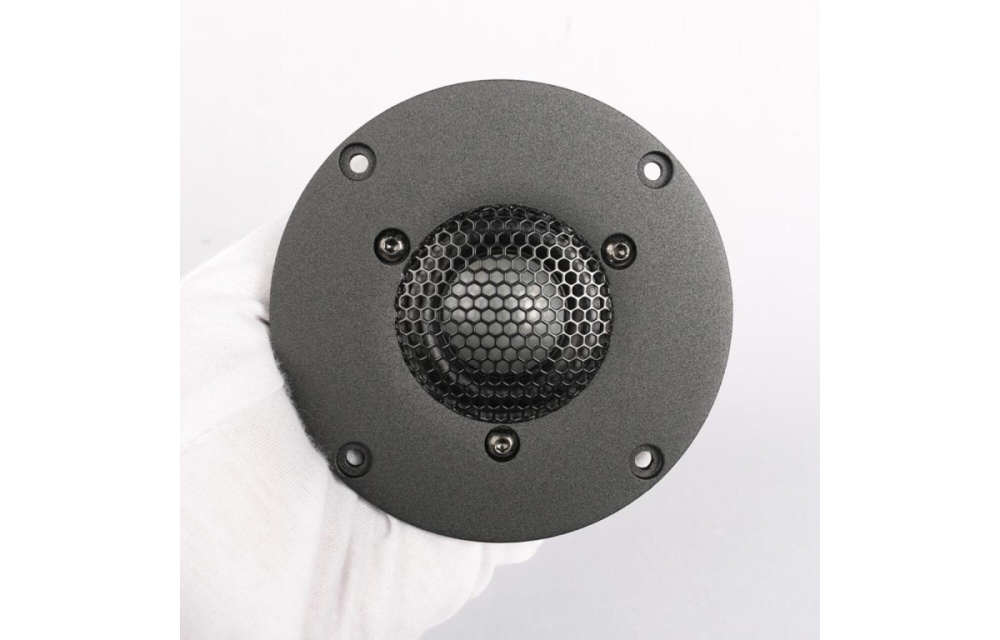

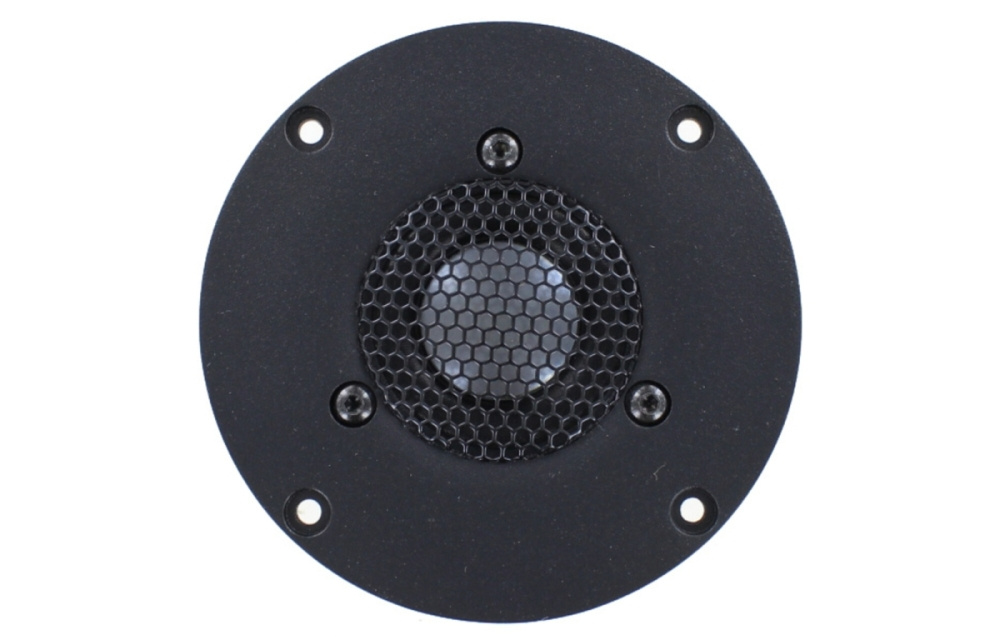

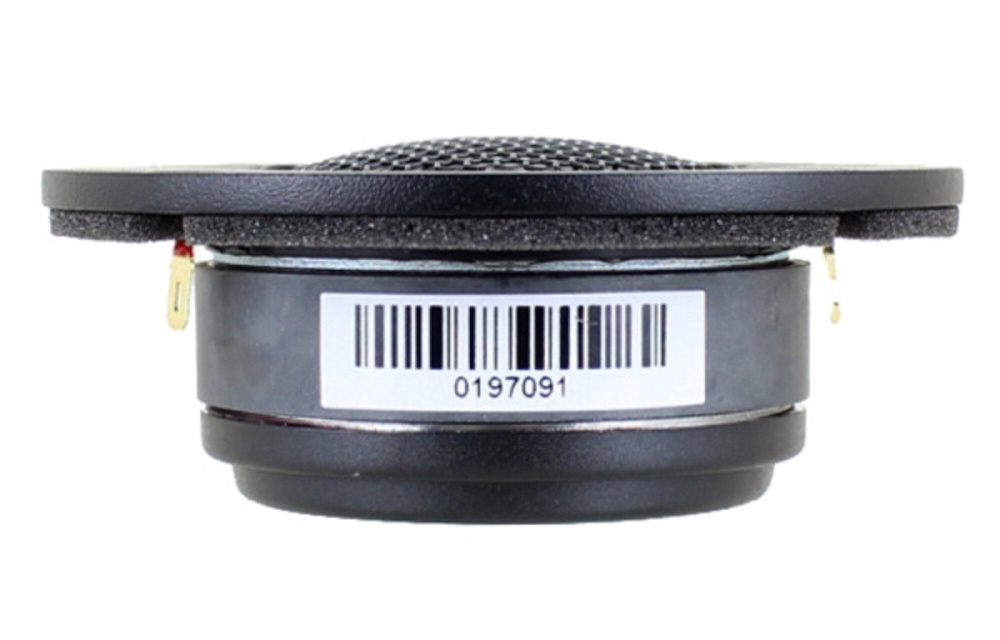

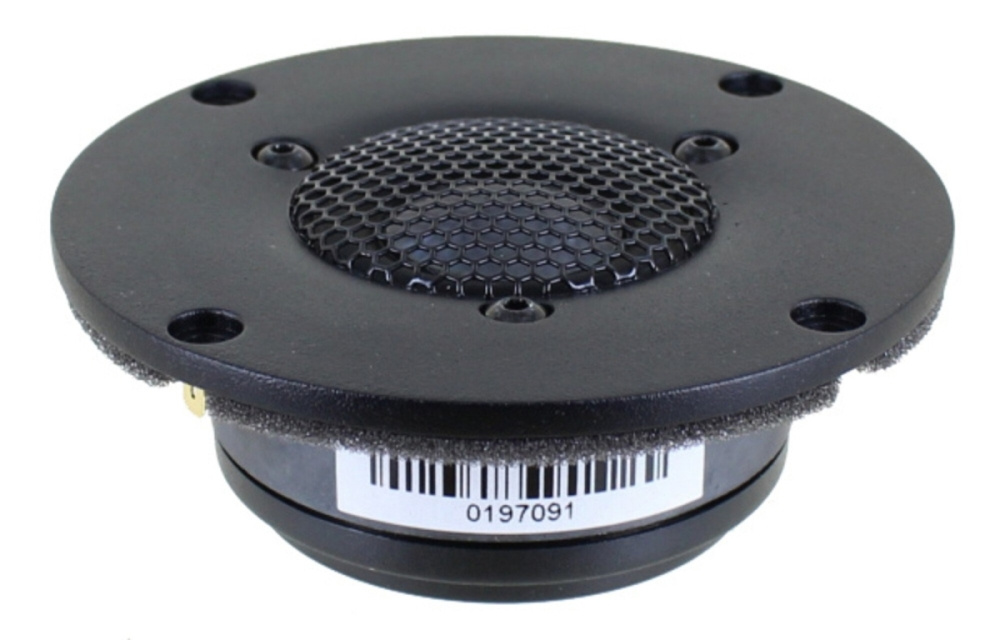

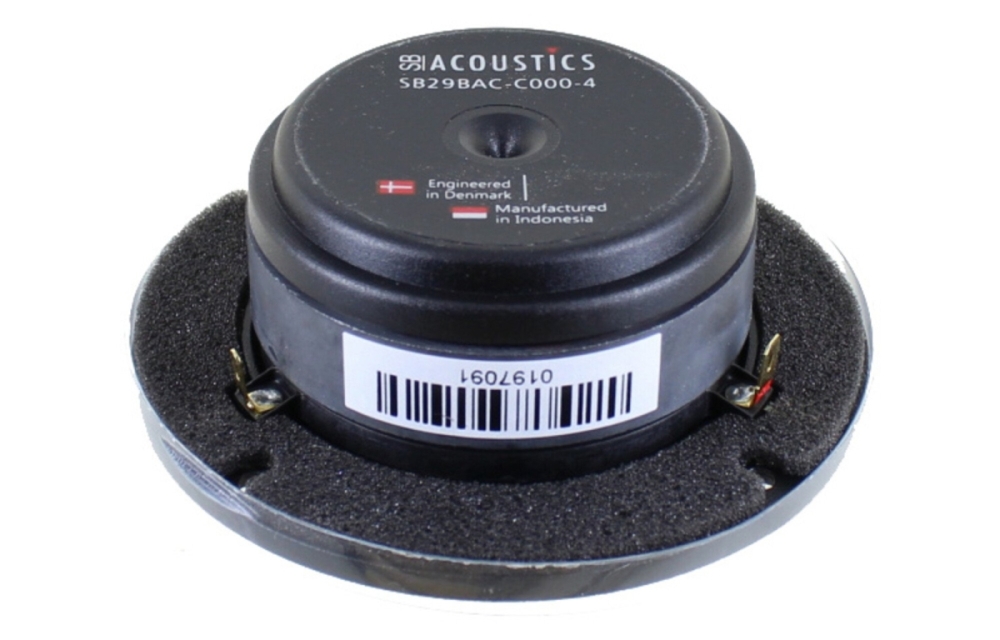

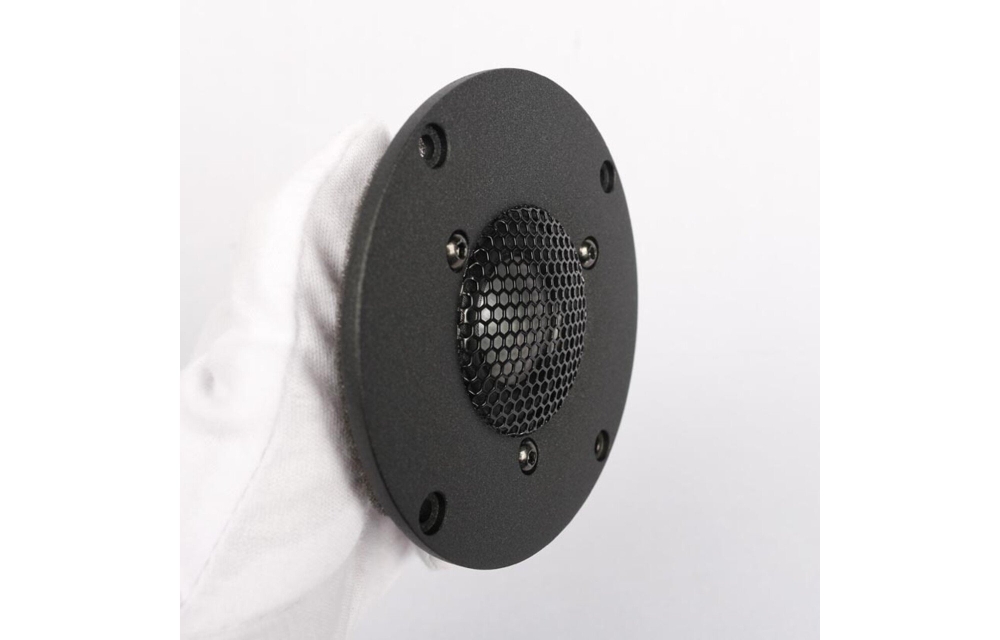

SB Acoustics SB29BAC-C000-4 ist ein 1-Zoll-Aluminiumdome-Hochtöner mit 4 Ohm, entwickelt für hochwertige Wiedergabe im oberen Frequenzbereich. Mit einer Kupferkapsel zur Verringerung der Schwingspuleninduktanz und einer belüfteten Magnetkonstruktion bietet er geringe Verzerrungen und schnelle Ansprache. Er ist für den Einbau in Zwei- oder Mehrwegsysteme mit einem Hochpassfilter ab etwa 2600 Hz ausgelegt, um eine klare und detaillierte Hochtonwiedergabe zu gewährleisten.

• Durchmesser: Ø100 mm
• Einbaumaß: Ø72 mm
• Impedanz: 4 Ω
• Empfindlichkeit: 89,5 dB (2,83 V / 1 m)
• Belastbarkeit: 100 W (mit Hochpassfilter)
• Schwingspuleninduktanz: 0,05 mH
• Freiluftresonanz: 710 Hz
• Einbautiefe: ca. 34,7 mm
• Material: Aluminiumdome mit Kupferkapsel

Konstruktion und Klangqualität
Die Aluminiumdome bietet Steifigkeit und schnelle Impulsansprache für klare Hochtonwiedergabe ohne Resonanzen. Die Kupferkapsel reduziert die Schwingspuleninduktanz, was zu geringerer Phasenverschiebung und besserer Kontrolle im Übergang zum Mitteltonbereich führt. Die belüftete Magnetkonstruktion verbessert die Kühlung und reduziert Verzerrungen bei hoher Belastung. Die hintere, nicht reflektierende Kammer mit optimierter Dämpfung trägt zu einem ausgewogenen und dynamischen Klangbild bei. Das Resultat ist ein Hochtöner, der Klarheit und Detailreichtum über lange Zeit liefert.

Montage und Kompatibilität
Der SB29BAC-C000-4 ist für die Standardmontage mit einem Lochdurchmesser von Ø72 mm und einer Frontdurchmesser von Ø100 mm ausgelegt, was die Integration in die meisten Lautsprecherprojekte erleichtert. Die Einbautiefe von ca. 35 mm erfordert einen moderaten Platz hinter der Front. Er ist dafür konzipiert, mit Bass- und Mitteltontreibern in Zwei- oder Mehrwegsystemen kombiniert zu werden, bei denen ein Hochpassfilter um 2600 Hz für optimale Zusammenarbeit und Schutz des Hochtöners eingesetzt wird.

Spezifikationen
Nennimpedanz: 4 Ω
Gleichstromwiderstand (Re): 3,3 Ω
Schwingspuleninduktanz (Le): 0,05 mH
Effektive Membranfläche (Sd): 6,6 cm²
Schwingspuldurchmesser: 25,4 mm
Schwingspulenhöhe: 1,0 mm
Luftspaltbreite: 2,5 mm
Lineare Schwingspulenbewegung (p-p): 1,0 mm
Bewegte Masse inkl. Luft (Mms): 0,40 g
Freiluftresonanz (Fs): 710 Hz
Empfindlichkeit (2,83 V / 1 m): 89,5 dB
Mechanischer Gütefaktor (Qms): 3,0
Elektrischer Gütefaktor (Qes): 2,3
Gesamtgütefaktor (Qts): 1,11
Kraftfaktor (Bl): 1,6 Tm
Belastbarkeit: 100 W (IEC 268-5, mit Hochpassfilter)
Magnetflussdichte: 1,15 T
Magnetgewicht: 0,25 kg
Nettogewicht: 0,55 kg
Durchmesser: Ø100 mm
Ausschnitt (Einbauloch): Ø72 mm
Einbautiefe: ca. 34,7 mm
