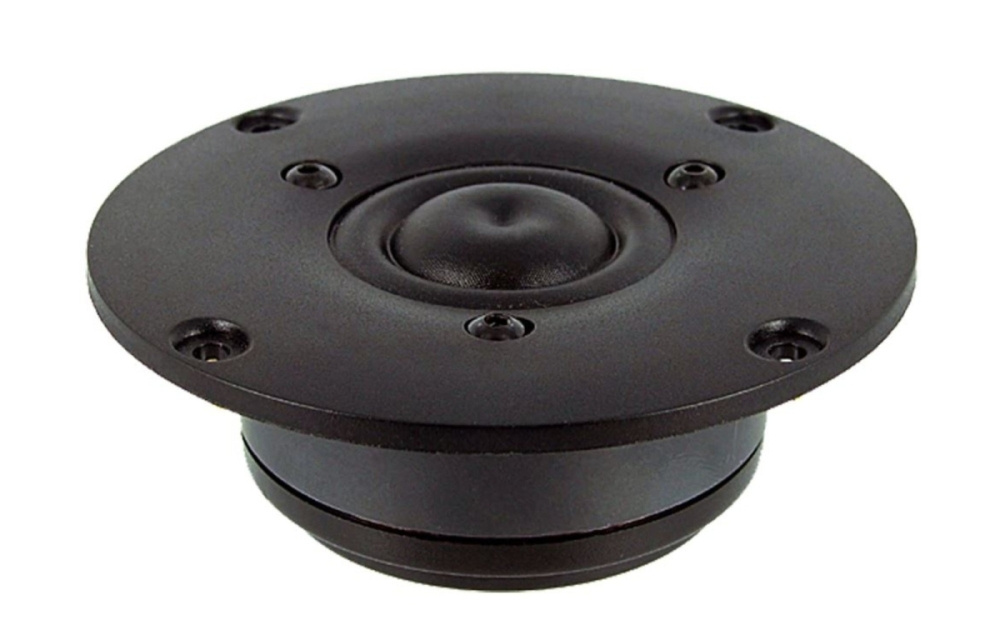

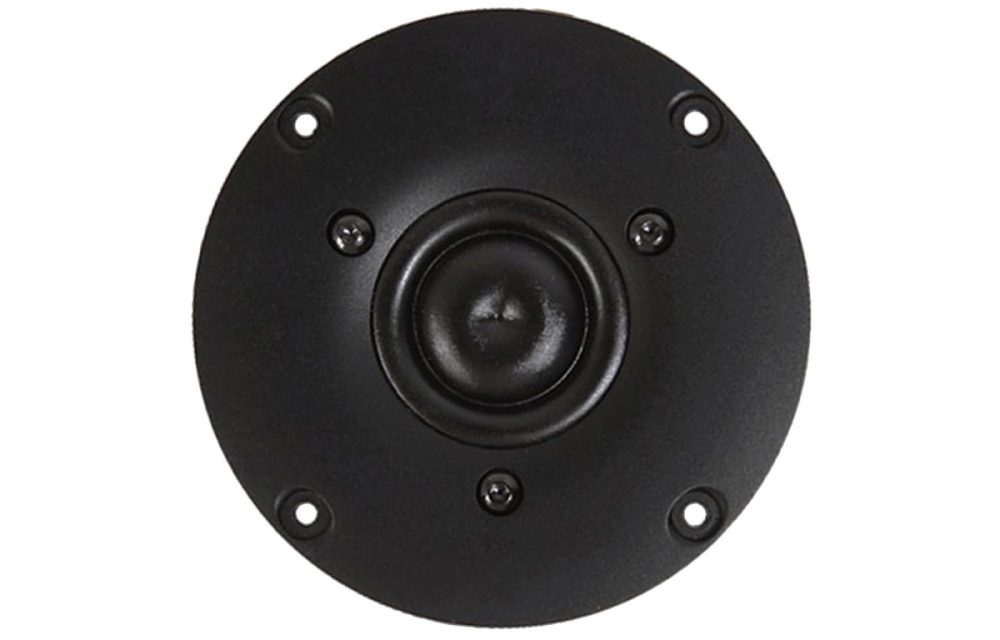

SB Acoustics SB29RDAC-C000-4 ist ein 29 mm Ring-Dome-Hochtöner, der für anspruchsvolle Audioprojekte geeignet ist, bei denen geringe Verzerrung und gleichmäßige Hochfrequenzwiedergabe wichtig sind. Mit seinem nicht resonanten Membrandesign und doppelten balancierten Kompressionskammern liefert er klare und dynamische Höhenwiedergabe, während die Kupferkapsel und die belüftete Polplatte die Schwingspuleninduktivität minimieren und die Kontrolle verbessern. Der Hochtöner ist für eine einfache Montage mit Standardmaßen ausgelegt und verträgt bis zu 100 W Leistung bei korrekter Trennfrequenz.

• Impedanz: 4 Ω
• Leistung: 100 W (IEC, Hochpass 2600 Hz / 12 dB/Oktave)
• Empfindlichkeit: 93 dB (2,83 V / 1 m)
• Membrandurchmesser: 29 mm Ring-Dome
• Nicht resonante Membran für gleichmäßigen Frequenzgang
• Doppelte balancierte Kompressionskammern
• Kupferkapsel für niedrige Schwingspuleninduktivität
• Montagetiefe: ca. 34 mm
• Ausschnittdurchmesser: ca. 72 mm

Konstruktion und Klangqualität
Der Hochtöner verfügt über eine nicht resonante Ring-Dome-Membran, die hochfrequente Störungen minimiert und eine saubere und natürliche Hochtonwiedergabe ermöglicht. Die doppelte balancierte Kompressionskammer verbessert Dynamik und Kontrolle, während die Kupferkapsel die Schwingspuleninduktivität und Phasenverschiebungen reduziert. Belüftete Polplatte und optimierte Dämpfung in der hinteren Kammer tragen zu niedriger Resonanz und sehr geringer Verzerrung bei, was ihn ideal für hochwertige Audiosysteme macht.

Montage und Kompatibilität
Der SB29RDAC-C000-4 ist für die Standardmontage mit einem Ausschnittdurchmesser von etwa 72 mm und einer Montagetiefe von 34 mm ausgelegt. Er passt in die meisten Lautsprecherkonstruktionen, die einen 29 mm Ring-Dome-Hochtöner erfordern, und verträgt eine empfohlene Trennfrequenz ab 2600 Hz mit einem 12 dB/Oktave Hochpassfilter. Das gegossene Aluminiumgehäuse und die Frontplatte gewährleisten Robustheit und einfache Montage.

Spezifikationen
Nennimpedanz: 4 Ω
Gleichstromwiderstand (Re): 3,0 Ω
Schwingspuleninduktivität (Le): 0,05 mH
Effektive Membranfläche (Sd): 9,6 cm²
Schwingspulendurchmesser: 29 mm
Schwingspulenhöhe: 2,0 mm
Luftspaltgröße: 2,5 mm
Linearer Hub (p-p): 0,5 mm
Bewegte Masse inkl. Luft (Mms): 0,45 g
Freiluftresonanz (Fs): 600 Hz
Empfindlichkeit (2,83 V / 1 m): 93 dB
Mechanischer Gütefaktor (Qms): 2,2
Elektrischer Gütefaktor (Qes): 0,9
Gesamtgütefaktor (Qts): 0,64
Kraftfaktor (Bl): 2,4 Tm
Belastbarkeit: 100 W (IEC 268-5, Hochpass 2600 Hz / 12 dB/Oktave)
Magnetflussdichte: 1,1 T
Magnetgewicht: 0,22 kg
Nettogewicht: 0,54 kg

Abmessungen und Montage
Außendurchmesser: ca. Ø104 mm
Ausschnittdurchmesser (Einbauöffnung): ca. Ø72 mm
Schraubenlöcher: 4 × Ø4,5 mm
Montagetiefe: ca. 34 mm
