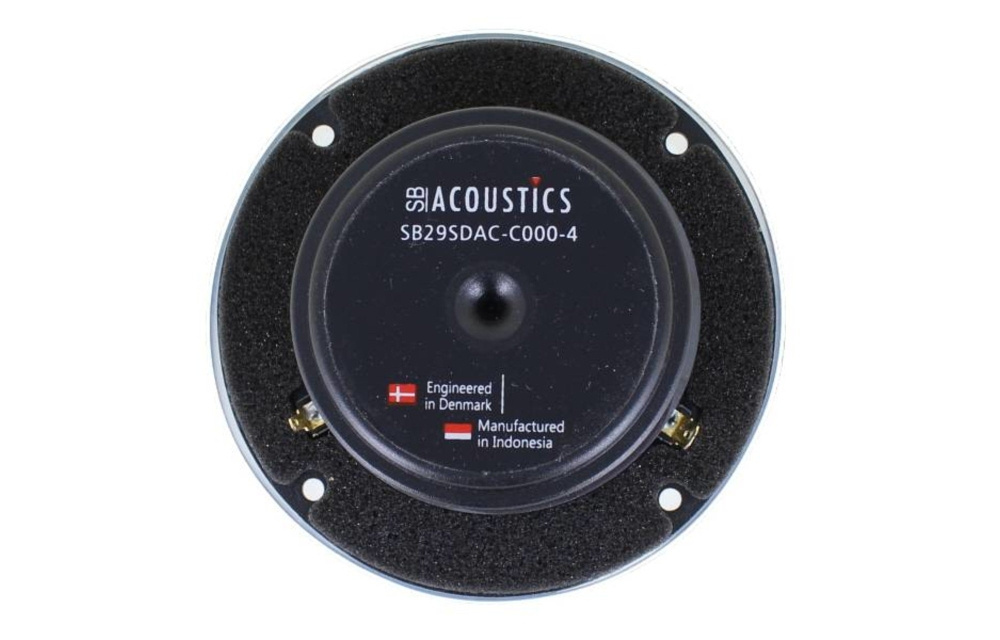

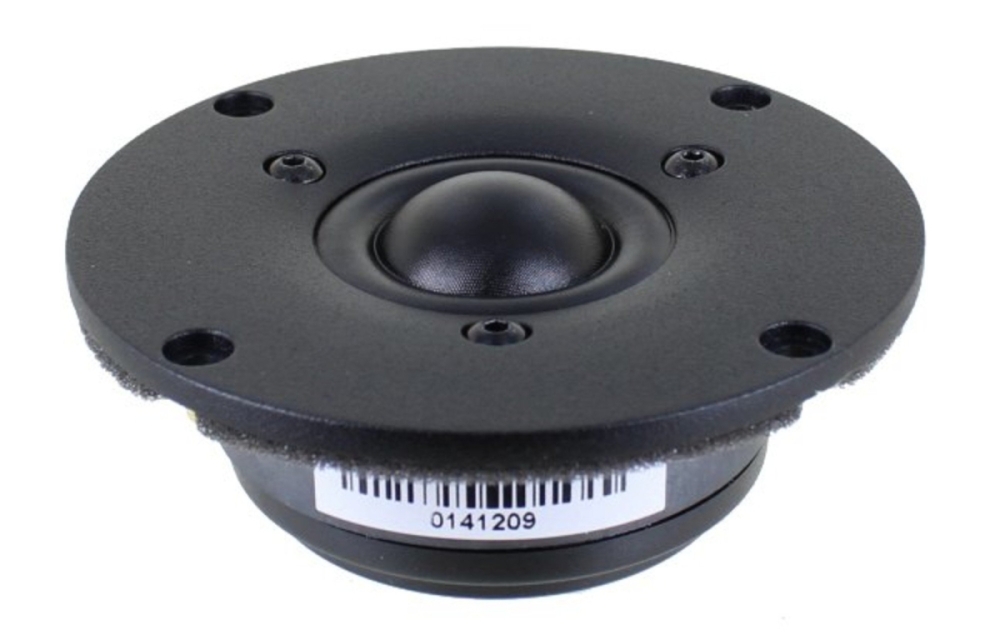

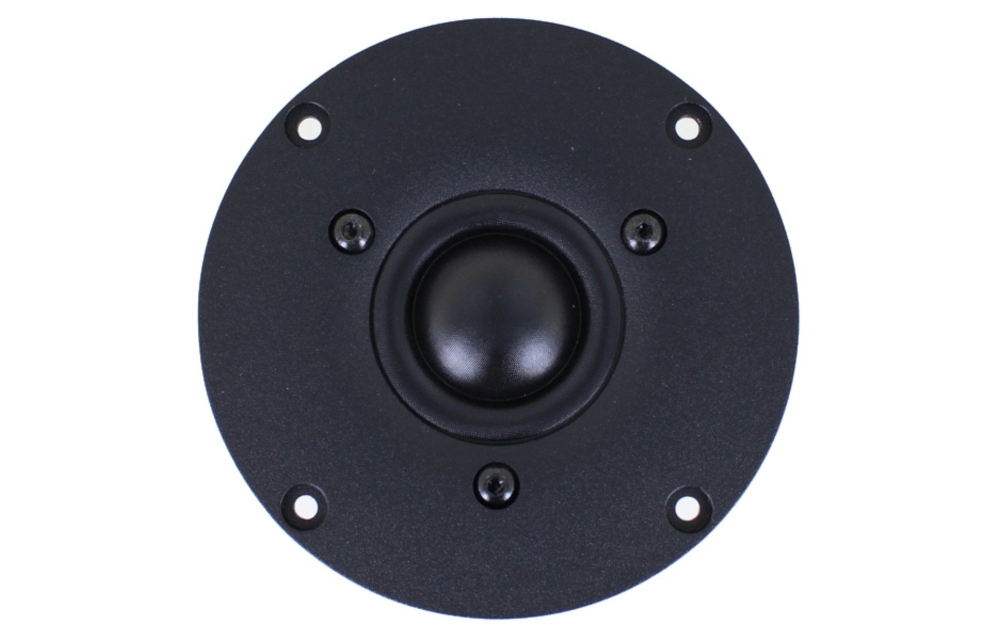

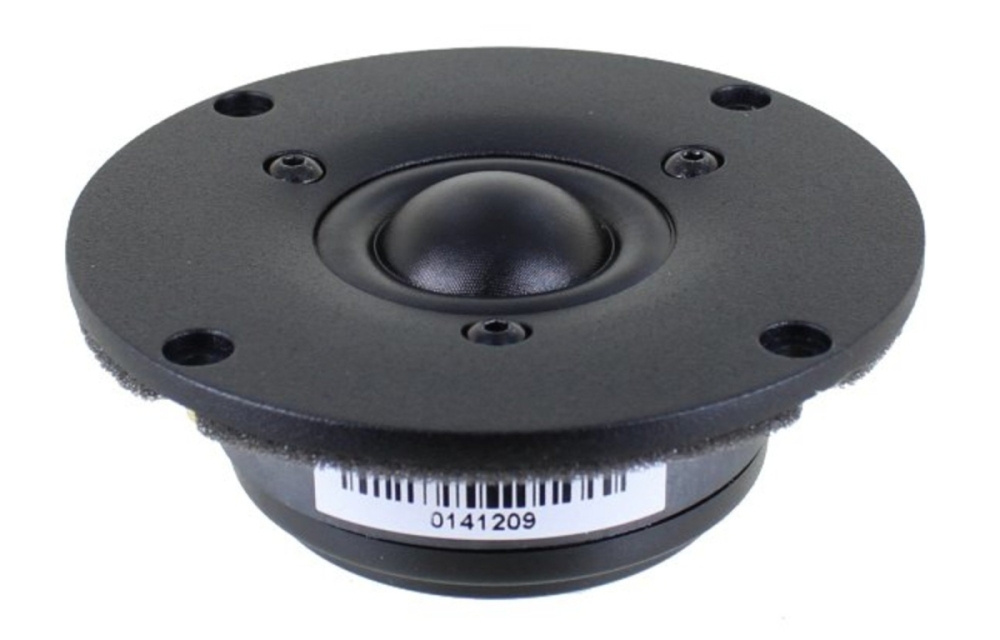

SB Acoustics SB29SDAC-C000-4 ist ein 29 mm Ring-/Soft-Dome-Hochtöner, der in fortschrittlichen Lautsprechersystemen eingesetzt wird, bei denen hohe Empfindlichkeit und geringe Verzerrungen erforderlich sind. Dank großem Surround und doppelt balancierter Kompressionskammer bietet er bessere Dynamik und gleichmäßigere akustische Abstrahlung, während die Kupferkapsel und die belüftete Polstange Phasenverschiebungen reduzieren und die Reaktion verbessern. Er ist einfach zu montieren mit Standardmaßen und verkraftet 60 W Leistung bei niedriger Resonanzfrequenz für eine einfache Integration mit Mitteltonlautsprechern.

• Nennimpedanz: 4 Ω
• Empfindlichkeit: 93 dB (2,83 V / 1 m)
• Leistungstoleranz: 60 W (mit Hochpass 2600 Hz, 12 dB/Oktave)
• Schwingspulendurchmesser: 29 mm
• Großer Surround-Dome für erhöhte Schallabstrahlung
• Doppelt balancierte Kompressionskammer
• Montagetiefe: 33,3 mm
• Einbaudurchmesser: Ø70 mm
• Außendurchmesser: Ø93 mm

Konstruktion und Klangqualität
Der Hochtöner verfügt über einen großen Surround-Dome, der eine erhöhte akustische Abstrahlung und eine niedrige Resonanzfrequenz bietet, was die Integration mit Mitteltönern erleichtert. Die doppelt balancierte Kompressionskammer verbessert die Dynamik und reduziert Verzerrungen, während eine Kupferkapsel die Schwingspuleninduktivität verringert für bessere Phasenstabilität. Belüfteter Polstab und optimierte Rückkammer tragen zu effektiver Dämpfung und gleichmäßiger Reaktion bei. Das Ergebnis ist ein Hochtöner mit klarer und natürlicher Wiedergabe auch bei hohen Pegeln.

Montage und Kompatibilität
Der SB29SDAC-C000-4 hat einen standardisierten Einbaudurchmesser von 70 mm und einen Außendurchmesser von 93 mm mit mehreren Schraublöchern für flexible Montage. Die Montagetiefe beträgt 33,3 mm, was ihn kompatibel macht mit den meisten Lautsprecherbauprojekten mit begrenztem Raum. Die gegossene Aluminium-Frontplatte sorgt für stabile Montage und effektive Wärmeableitung, was zu langer Lebensdauer und zuverlässiger Leistung beiträgt.

Spezifikationen
Nennimpedanz: 4 Ω
Gleichstromwiderstand (Re): 3,0 Ω
Schwingspuleninduktivität (Le): 0,05 mH
Effektive Membranfläche (Sd): 9,6 cm²
Schwingspulendurchmesser: 29 mm
Schwingspulenhöhe: 2,0 mm
Luftspalthöhe: 2,5 mm
Linearer Schwingspulenhub (p-p): 0,5 mm
Bewegte Masse inkl. Luft (Mms): 0,45 g
Freiluftresonanz (Fs): 600 Hz
Empfindlichkeit (2,83 V / 1 m): 93 dB
Mechanischer Gütefaktor (Qms): 2,94
Elektrischer Gütefaktor (Qes): 1,09
Gesamtgütefaktor (Qts): 0,80
Kraftfaktor (Bl): 2,4 Tm
Leistungstoleranz: 60 W (IEC 268-5, mit Hochpass 2600 Hz, 12 dB/Oktave)
Magnetische Flussdichte: 1,1 T
Magnetgewicht: 0,22 kg
Nettogewicht: 0,50 kg

Abmessungen und Montage
Außendurchmesser: Ø93,0 mm
Frontdurchmesser: Ø103,8 mm
Einbaudurchmesser (Ausschnitt): Ø70,0 mm
Schraubenlöcher: 4 × Ø4,2 mm und 4 × Ø8,0 mm
Montagetiefe hinter der Front: 33,3 mm
Frontplatte Durchmesser: Ø103,8 mm
