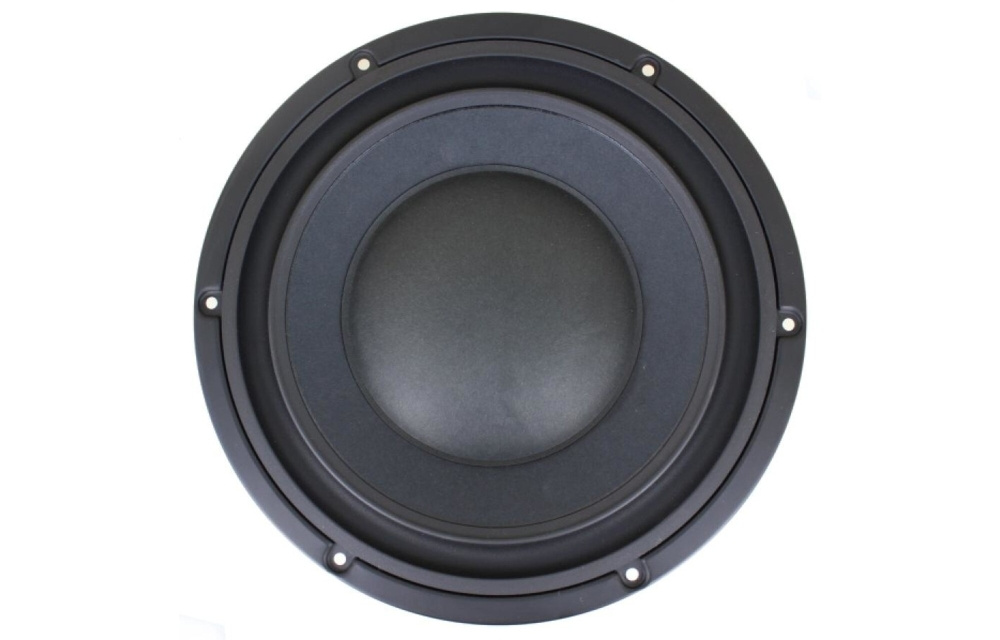

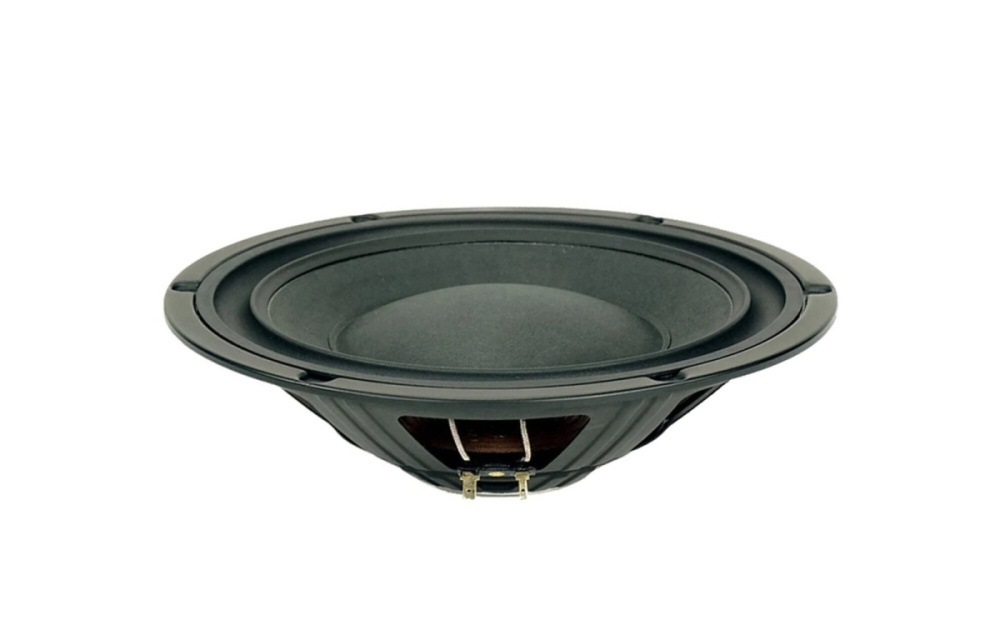

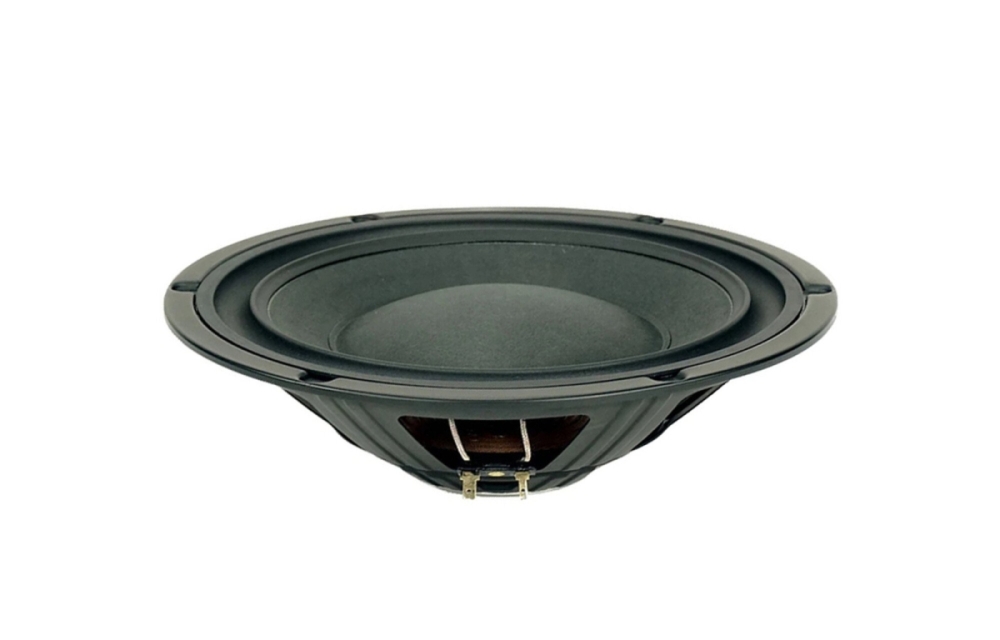

SB Acoustics SW26SFC38-8 ist ein 10" flacher Subwoofer und passiver Radiator mit 8 Ohm Impedanz, entwickelt für den kompakten Einbau bei begrenztem Platz. Mit einer hartgepressten belüfteten Papiermembran und umgekehrter Gummisicke liefert er tiefen und kontrollierten Bass, während seine optimierte Motorstruktur Verzerrungen minimiert und stabile Leistung in kleinen Gehäusen gewährleistet.

• 10" flacher Subwoofer / passiver Radiator
• Impedanz: 8 Ω
• Einbautiefe: ca. 74 mm
• Hartgepresste belüftete Papiermembran
• Umgekehrte Gummisicke
• Effektive Membranfläche: 340 cm²
• Empfindlichkeit: 91,5 dB (2,83 V / 1 m)
• Belastbarkeit: 80 W (IEC 268-5)
• Freie Luftresonanz (Fs): 27 Hz

Design und Konstruktion

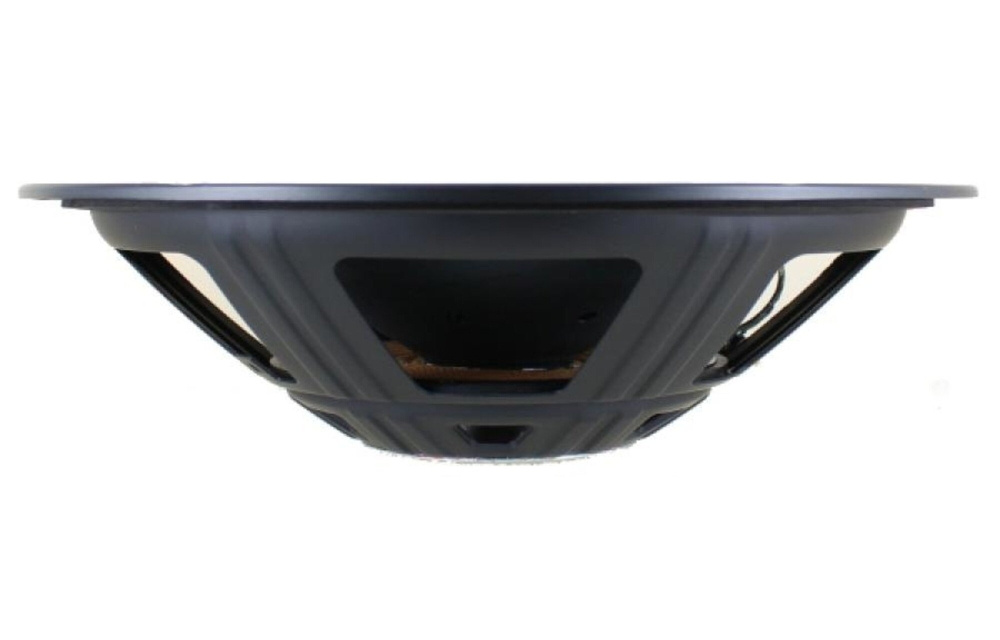

Der SW26SFC38-8 verfügt über ein Flachbau-Design, das die Montage in Gehäusen mit begrenzter Tiefe erleichtert, ohne die Bassantwort zu beeinträchtigen. Die hartgepresste belüftete Papiermembran sorgt für stabile Kolbenbewegung und gute Klangkontrolle. Die umgekehrte Gummisicke mit geringer Dämpfung und symmetrischem Aufbau trägt zu geringer Verzerrung und gleichmäßiger Bewegung bei, was einen sauberen und kraftvollen Bass liefert.

Leistung und Einsatzbereich
Mit einer Empfindlichkeit von 91,5 dB und einer Belastbarkeit von 80 W liefert der SW26SFC38-8 kraftvollen Bass in kleineren Systemen. Die niedrige freie Luftresonanz von 27 Hz ermöglicht die Wiedergabe tiefer Töne ohne Matschigkeit. Optimierte Motorstruktur und belüftete Schwingspulenform reduzieren interne Kompression und sorgen für Bassqualität auch bei hoher Belastung. Ideal für kompakte Bassgehäuse und passive Radiator-Lösungen.

Spezifikationen
Nennimpedanz: 8 Ω
Gleichstromwiderstand (Re): 6,9 Ω
Schwingspuleninduktanz (Le): 1,27 mH
Effektive Membranfläche (Sd): 340 cm²
Schwingspulendurchmesser: 38,5 mm
Schwingspulenhöhe: 16 mm
Luftspalthöhe: 9 mm
Lineare Auslenkung (p-p): 7 mm
Freie Luftresonanz (Fs): 27 Hz
Empfindlichkeit (2,83 V / 1 m): 91,5 dB
Belastbarkeit: 80 W (IEC 268-5)

Abmessungen und Montage
Außendurchmesser: Ø265 mm
Frontflanschdurchmesser: Ø250 mm ±0,20 mm
Ausschnitt-/Einbaudurchmesser: ca. Ø250 mm (siehe Zeichnung)
Einbautiefe hinter der Front: ca. 74,3 mm
Schraubenlöcher: 6 × Ø5,3 mm (versenkt gemäß Zeichnung)
