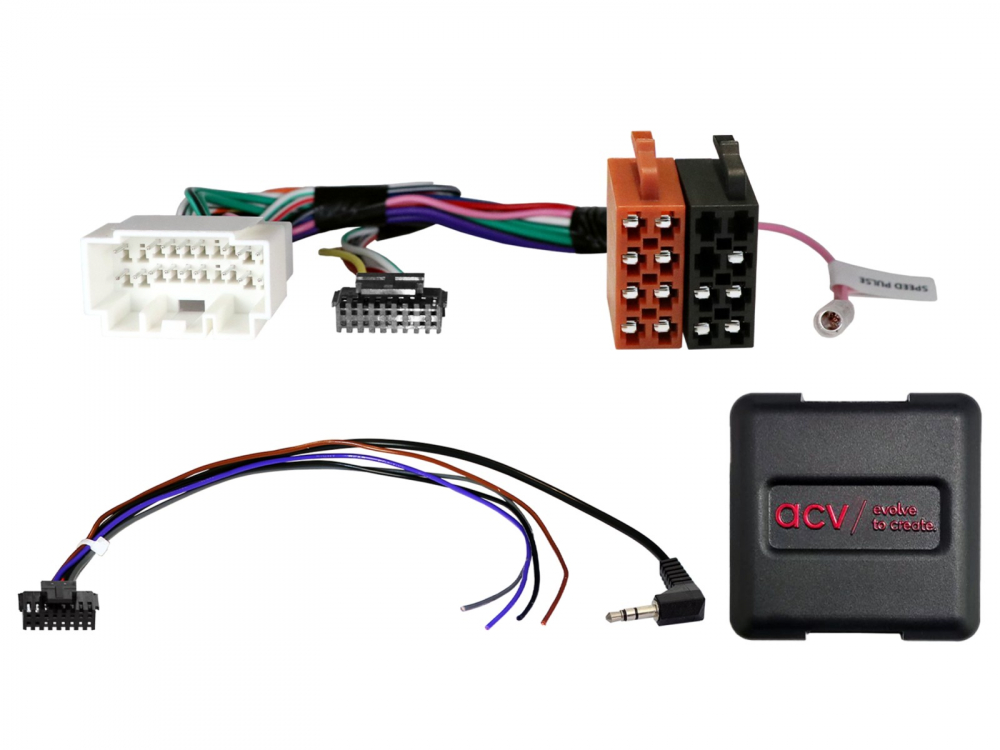

ACV 42xsz001 ist ein Stalk-Adapter, der es ermöglicht, die originalen Lenkradsteuerungsfunktionen beizubehalten, wenn das serienmäßige Werksradio durch ein Nachrüstradio ersetzt wird.

Adapter für Fiat-, Opel- und Suzuki-Fahrzeuge.
Kompatibel mit 20-poligem Suzuki-Stecker.
Beibehaltung der Lenkradsteuerungsfunktionen bei der Installation eines neuen Radios.
Überprüfen Sie, ob die Stecker sowohl optisch als auch technisch zu Ihrem Fahrzeug passen.
Beinhaltet Montagsanleitungen für korrekte Anschluss- und Konfiguration.

Beachten Sie, dass je nach Fahrzeugausstattung sowie Funktionen und Software des Nachrüstradios einige individuelle Funktionen ausgeschlossen oder durch andere ersetzt werden können. Prüfen Sie, ob eines der aufgelisteten OEM-Radios ursprünglich installiert wurde. Überprüfen Sie auch die Fahrzeugfunktionalität, Einstellungen und SWC-Funktionalität vor der endgültigen Montage. Bei Bedarf kontaktieren Sie unser Support-Team.

Bereitgestellte Signale: Reimportierte Fahrzeuge oder Fahrzeuge mit anderer Software können funktional inkompatibel sein.

Allgemeine Installationsanweisungen: Verifizierung: 1: Überprüfen Sie alle Betriebsfunktionen und Fahrzeugeinstellungen für das OEM-Radio. 2: Trennen Sie das OEM-Radio vom Stromnetz. 3: Überprüfen Sie alle Schnittstellenanschlüsse auf Korrektheit ohne Strom.

Anschluss und Anschlussreihenfolge: 1: Überprüfen Sie die Einstellungen und Hardwarekonfiguration der Schnittstelle ohne Strom. 2: Überprüfen Sie die Konfiguration des HU-Anschlusskabels ohne Strom. 3: Schließen Sie das HU-Anschlusskabel entsprechend der Bedienungsanleitung des Nachrüstradios an. 4: Schließen Sie alle anderen Anschlüsse gemäß der Anleitung des Nachrüstradios an. 5: Schließen Sie die gesamte Installation am Fahrzeug an, das Hauptanschluss zuletzt. 6: Programmieren Sie die Schnittstelle gemäß den Anweisungen im Artikeltext und Handbuch. 7: Konfigurieren Sie das Nachrüstradio gemäß der Bedienungsanleitung des Geräts. 8: Funktionstest der Lenkradsteuerung und des Fahrzeugs.

Änderungen der Konfiguration der Schnittstelle und des HU-Anschlusskabels: 1: Änderungen ohne Strom vornehmen. 2: Wiederanschluss siehe oben Punkte 5 bis 8.

Bei Fehlern an Schnittstelle oder Fahrzeug: 1: OEM-Radio neu installieren. 2: OEM-Radio verwenden. 3: CAN-Bus-Abschaltung einrichten. 4: Hardwarekonfiguration der Schnittstelle prüfen. 5: Wiederanschluss nach CAN-Bus-Abschaltung siehe oben Punkte 5 und 6.

Zusätzliche Anschlüsse, Anschlussänderungen, alternative Anschlüsse, Anschlüsse loser Kabel oder Verlängerungen loser Kabel, wie im Informationstext oder Handbuch angegeben, dienen nur zur Orientierung und Information für ausgebildete Fachinstallateure.

Änderungen an der vormontierten Kabelstrang können die Produktgarantie ungültig machen.

Passend für
Fiat Sedici (FY) 08/2009 - 10/2014
Opel Agila B (H-B) 04/2008 - 12/2014
Suzuki Dzire 2008 - 2010
Suzuki Grand Vitara (JT) 10/2005 - 09/2008
Suzuki Grand Vitara (JT) 09/2008 - 12/2012
Suzuki Kizashi (FR) 10/2010 - 08/2015
Suzuki Ritz 2009 - 2011
Suzuki Splash (EX) 04/2008 - 05/2012
Suzuki Swift (MZ/EZ) 05/2005 - 08/2010
Suzuki Swift (MZ/EZ) 01/2008 - 09/2010
Suzuki SX4 (EY/GY) 06/2006 - 01/2010
Suzuki SX4 (EY/GY) 09/2009 - 12/2014

Spezifikationen
20-poliger Stecker
OEM SWC > 3,5mm Klinke / lose Kabel
Fahrzeuge mit Siemens / VDO PACR 01/PACR 02/PACR 06/SUKNR301 OEM HU
Fahrzeuge mit Panasonic OEM Sat Nav
Fahrzeuge ohne Siemens / VDO PACR 05/PACR 07/PACR 08 OEM HU
