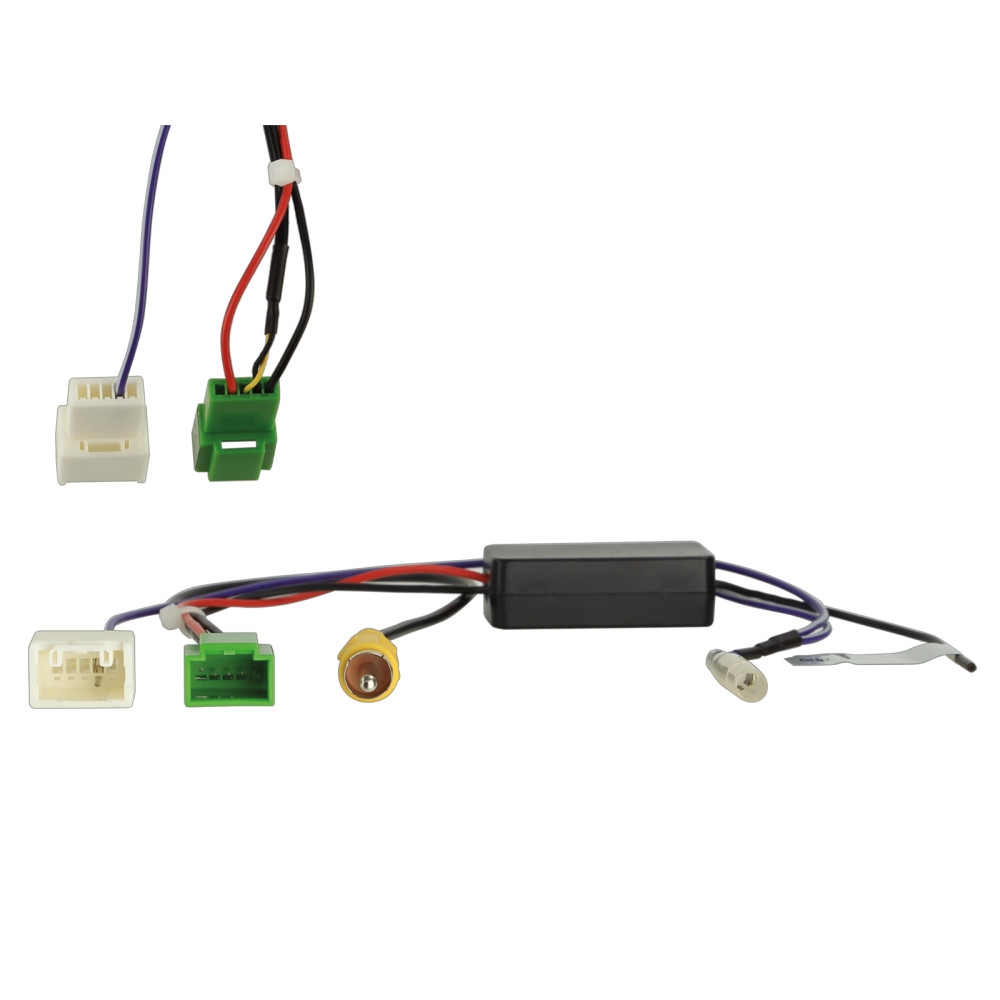

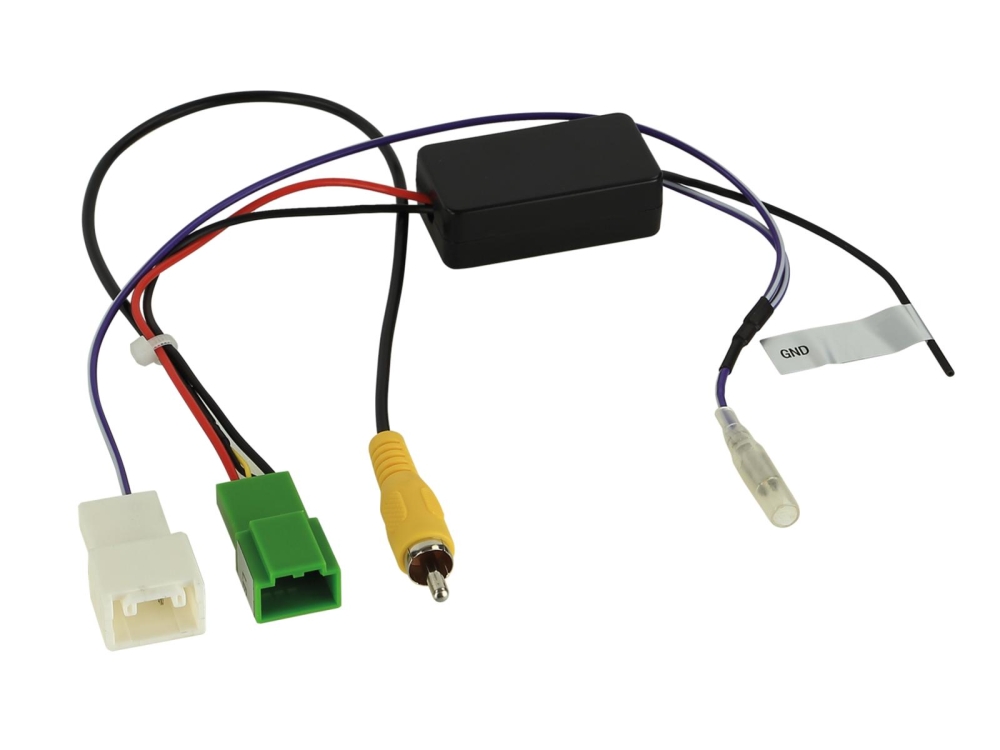

ACV 771292-1031 ist ein Adapter für Rückfahrkameras, der den Anschluss einer OEM-Kamera von Suzuki an ein Nachrüstgerät mit Kameraeingang ermöglicht.
- Der Adapter ist so konzipiert, dass die Funktionalität der originalen Rückfahrkamera erhalten bleibt.
- Er liefert Videosignal über RCA sowie Stromversorgung mit +6V und Masse für die OEM-Kamera.
- Er stellt zudem ein +12V-Signal für den Rückwärtsgang bereit, das im Fahrzeug angeschlossen werden muss.
- Die Kompatibilität mit Fahrzeugen mit 360°-Kameras oder Systemen mit beweglichen Abstandslinien kann eingeschränkt sein.
- Vor der Installation wird empfohlen, den korrekten Anschluss des Adapters an den OEM-Stecker zu überprüfen.
Bei der Installation von Nachrüstgeräten kann es notwendig sein, die Kamerafunktion im Menü einzustellen. Für Unterstützung wenden Sie sich bitte an den Support.
Der Anschluss des Adapters ist vom Typ 5 Pin / 4 Pin und für Suzuki OEM-Rückfahrkameras vorgesehen. Der Anschluss an das Nachrüstgerät erfolgt über einen gelben RCA-Stecker für den Kameraeingang. Anschlüsse sind wie folgt: schwarz: GND (Klemme 31), lila/weiß: +12V Signal Ausgang für Rückwärtsgang. Die Versorgungsspannung der OEM-Kamera beträgt +6V. Bitte vor der Installation immer die korrekte Verbindung mit dem Werksgerät durch Messen überprüfen. Wenn das Kamerabild auf dem installierten Gerät nicht angezeigt wird, schließen Sie eine zusätzliche GND-Leitung an den Außenleiter des RCA-Steckers an.
Passend für
Suzuki Ignis (MF) 01/2017 - 04/2021
Suzuki Ignis (MF) 04/2021 - 2023
Suzuki Jimny (GJ) 10/2018 - 09/2020
Suzuki Jimny NFZ (GJ) 04/2021 - 2023
Suzuki Swift (AZ) 04/2017 - 2023
Suzuki SX4 S-Cross (JY) 10/2013 - 10/2016
Suzuki SX4 S-Cross (JY) 10/2016 - 12/2021
Suzuki Vitara (LY) 04/2015 - 08/2018
Suzuki Vitara (LY) 10/2018 - 2023
*Fahrzeuge mit Garmin OEM Sat Nav 1 Steuerknopf links
Spezifikationen
Adaptertyp: 5 Pin / 4 Pin
Stromversorgung: +6V für OEM-Kamera
Rückfahrsignal: +12V
Videosignal: RCA (gelb)
Kompatibilität: OEM-Rückfahrkamera
