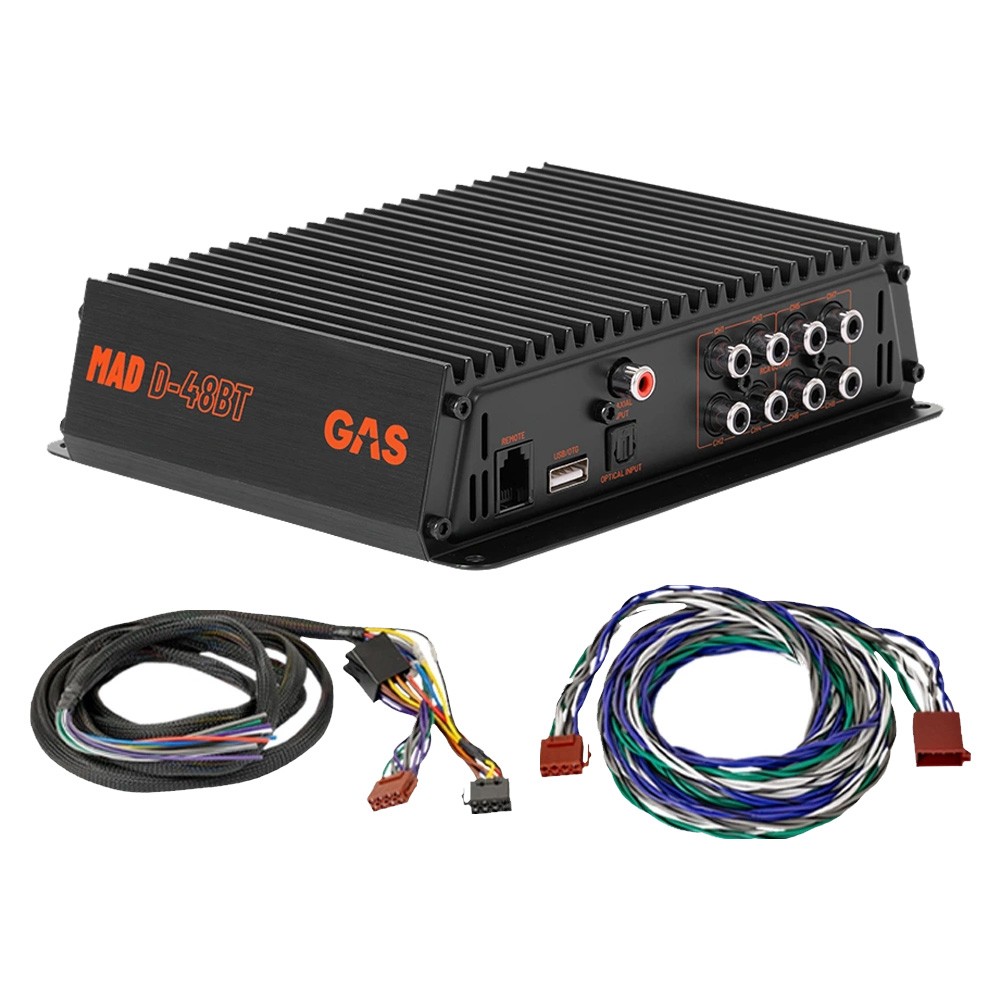

GAS MAD D-48BT ist ein praktischer 8-Kanal-DSP mit Bluetooth, der Ihnen volle Kontrolle über den Klang im Auto gibt. Mit dem intelligenten Plug-&-Play-Adapter gelingt die Integration ganz einfach, ohne in die Originalverkabelung einzugreifen. Perfekt für alle, die einen sauberen, natürlichen und präzisen Klang möchten, der das gesamte Autoradio wirklich auf die nächste Stufe hebt. Die Plug-&-Play-Adapter sorgen dafür, dass Sie das Fahrzeug auf einfache Weise integrieren können und gleichzeitig alle Signale und die Stromversorgung, die Sie für den Audio-Prozessor benötigen, unkompliziert zur Verfügung haben!

HINWEIS! In diesem Paket ist kein T-Kabelsatz enthalten, daher sind für den Anschluss ISO-Stecker vorgesehen. Wenn Ihr Autoradio in Ihrem Fahrzeug ISO-Stecker hat, kann es direkt angeschlossen werden, andernfalls wird ein modellspezifischer T-Kabelsatz benötigt (auch Plug & Play-Kabelsatz, SOT-Kabelsatz, T-ISO genannt).

Beginnen Sie damit, festzulegen, ob Sie die Lautsprecher im Auto über eine separate Endstufe betreiben möchten oder ob sie weiterhin vom Originalgerät angetrieben werden sollen. Wenn Sie die Lautsprecher weiterhin über das Originalgerät betreiben möchten (oder eigene Kabel verlegen), wählen Sie keine Rückführung für Lautsprecher. Wenn Sie eine Endstufe anschließen möchten, die die Lautsprecher im Auto antreibt, wählen Sie eine Rückführung für Lautsprecher dazu.

Wählen Sie die Kabellängen abhängig davon, wo Sie den Audio-Prozessor montieren möchten. Wenn Sie ihn im Kofferraum montieren möchten, sind 5/6 Meter passend; ansonsten reichen 3 Meter oft aus, um ihn z. B. im Handschuhfach oder unter einem Sitz zu montieren.

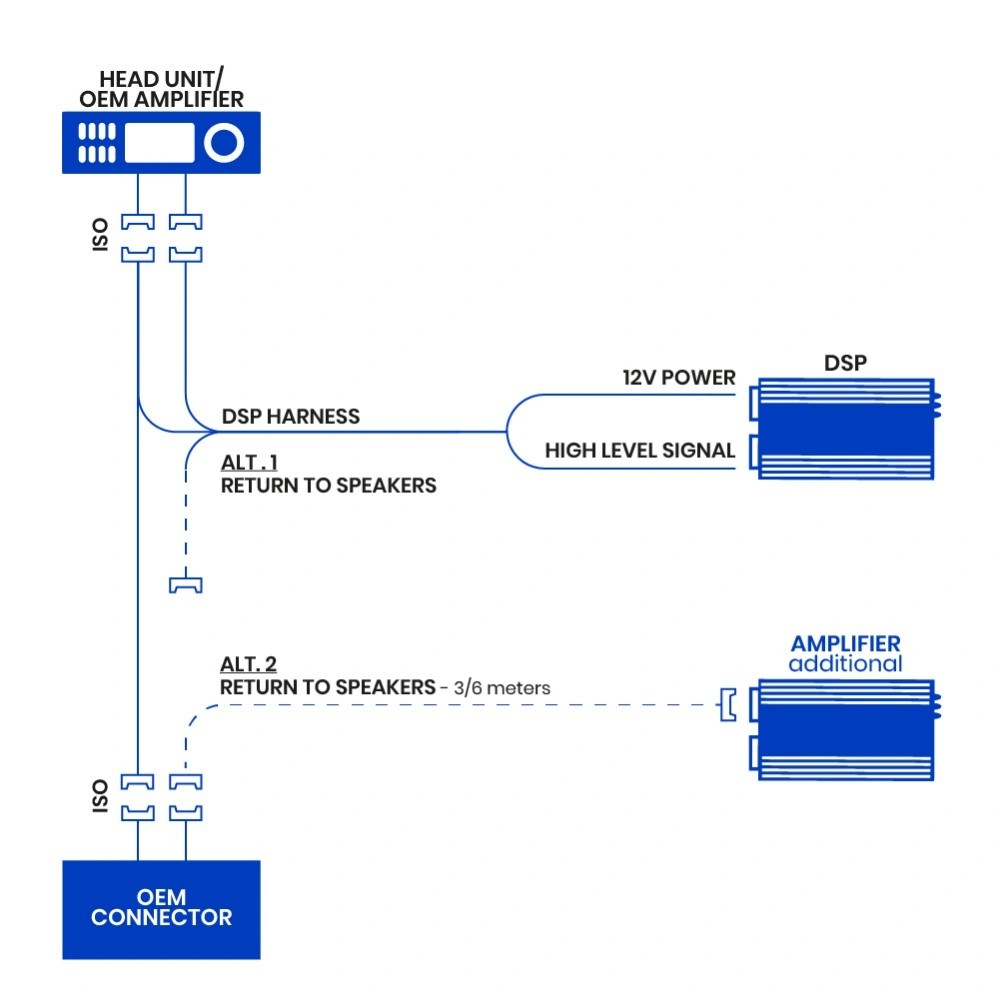

Alternative 1 (ohne Rückführung für Lautsprecher):

Alternative 2 (mit Rückführung für Lautsprecher):

Anschlussanleitung für DSP:

Gelb: +12V Dauerplus
Schwarz: Masse
Rot: Zündungsplus +12V / ACC
(Das rote Kabel wird normalerweise nicht verwendet, da der Audio-Prozessor über Auto-Einschaltung verfügt)

Weiß: Links vorne +
Weiß/schwarz: Links vorne -
Grau: Rechts vorne +
Grau/schwarz: Rechts vorne -
Grün: Links hinten +
Grün/schwarz: Links hinten -
Lila: Rechts hinten +
Lila/schwarz: Rechts hinten -

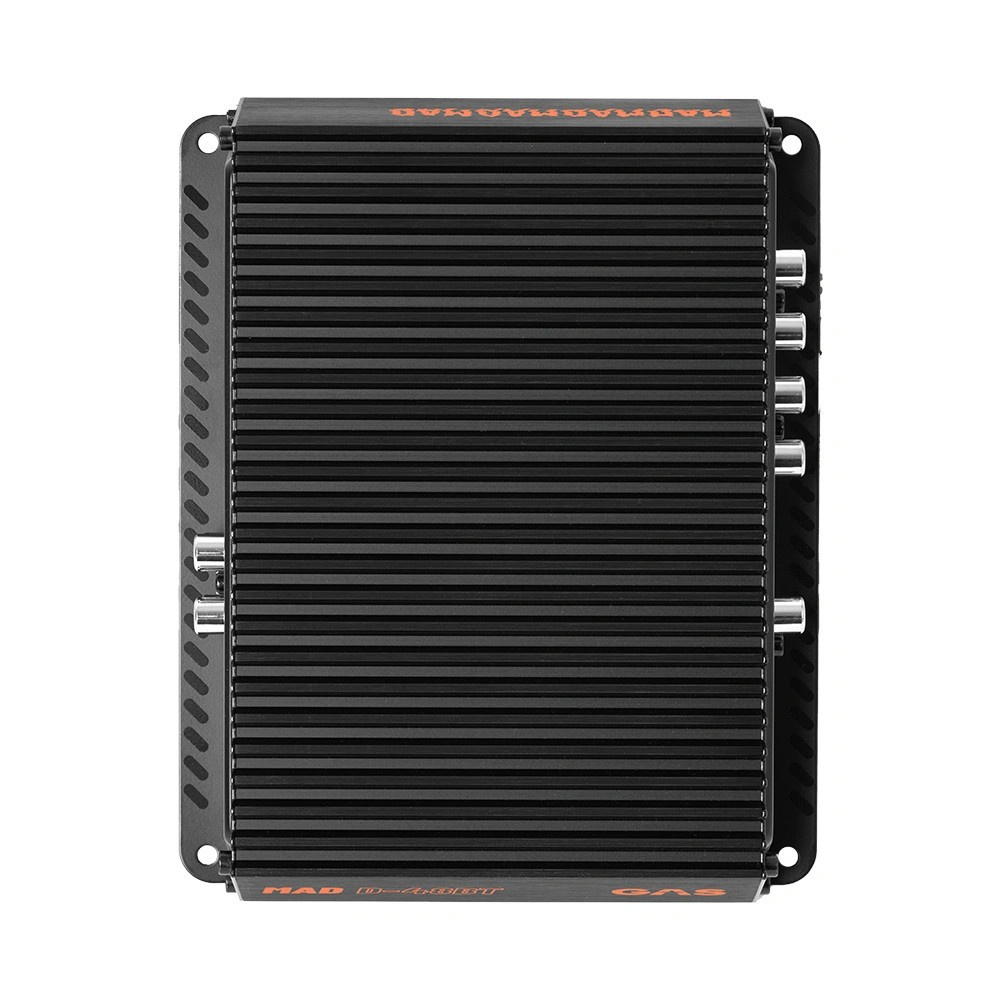

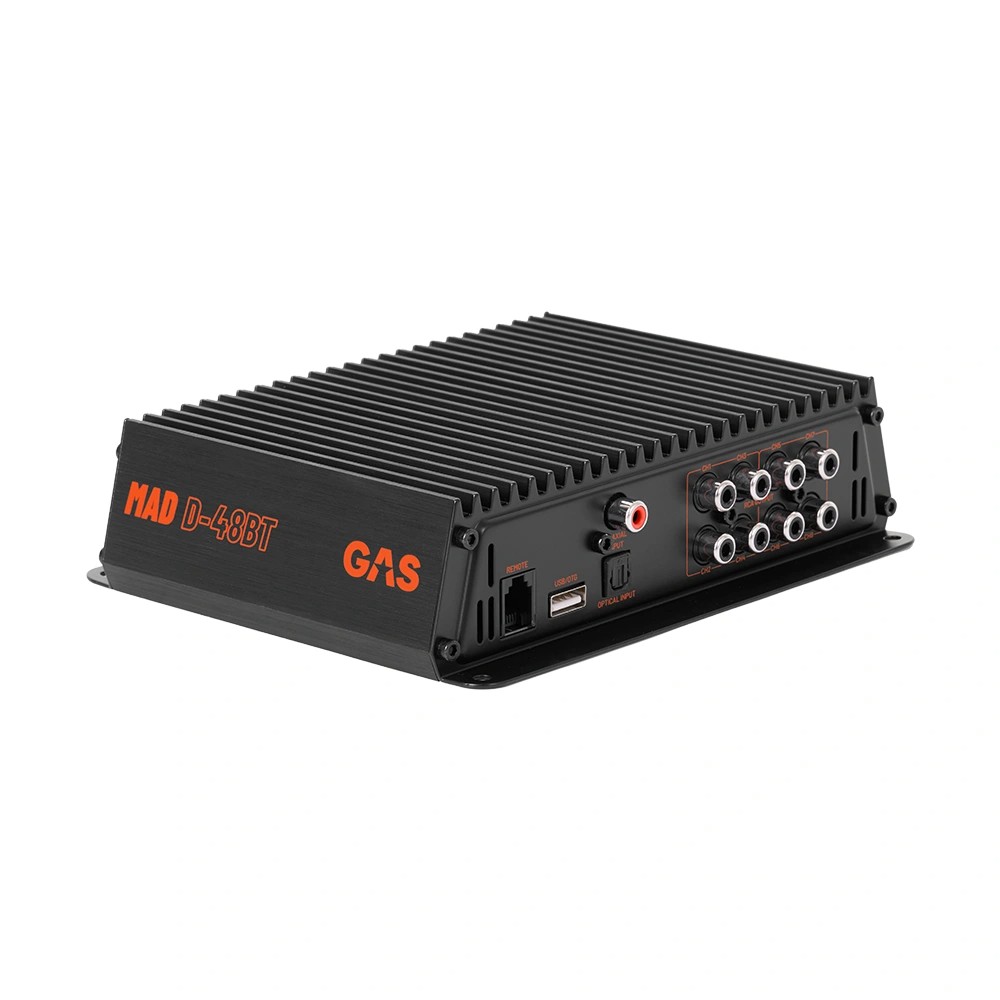

GAS MAD D-48BT ist ein 8-Kanal-DSP für alle, die bei einem anspruchsvolleren Car-Audio-Projekt Ordnung schaffen möchten, ohne in unnötig teure Lösungen zu investieren. Er eignet sich ebenso gut, wenn ein Originalsystem mehr Kontrolle erhalten soll, wie wenn das Fahrzeug mit externen Endstufen, aktiver Trennung und einer klaren Ausrichtung auf lauten, präzisen und sauber abgestimmten Klang aufgebaut wird. Mit 31-Band-parametrischem EQ pro Kanal, Laufzeitkorrektur, flexiblen Frequenzweichen, Bluetooth 5.4 und acht RCA-Ausgängen mit 3 V RMS erhalten Sie die Werkzeuge, die nötig sind, um die Klangbühne wirklich zu fixieren.

• 8-Kanal-DSP
• 4 Hochpegeleingänge, 4 Niedrigpegeleingänge mit Smart Load
• 8 RCA-Ausgänge (3V RMS)
• Bluetooth 5.4 für Einrichtung und Streaming
• Optischer und koaxialer Digitaleingang
• 31-Band-parametrischer EQ pro Kanal
• Frequenzweichen mit Bessel, Butterworth und Linkwitz-Riley bis 48 dB/Oktave
• Laufzeitkorrektur auf allen 8 Kanälen
• THD 0.002 % und Signal-Rausch-Verhältnis über 105 dB über Digitaleingang
• Sechs Speicherplätze für verschiedene Klangprofile
• Unterstützung für Fernbedienung (separat erhältlich)
• Steuerung über Windows-Software oder App für iOS und Android

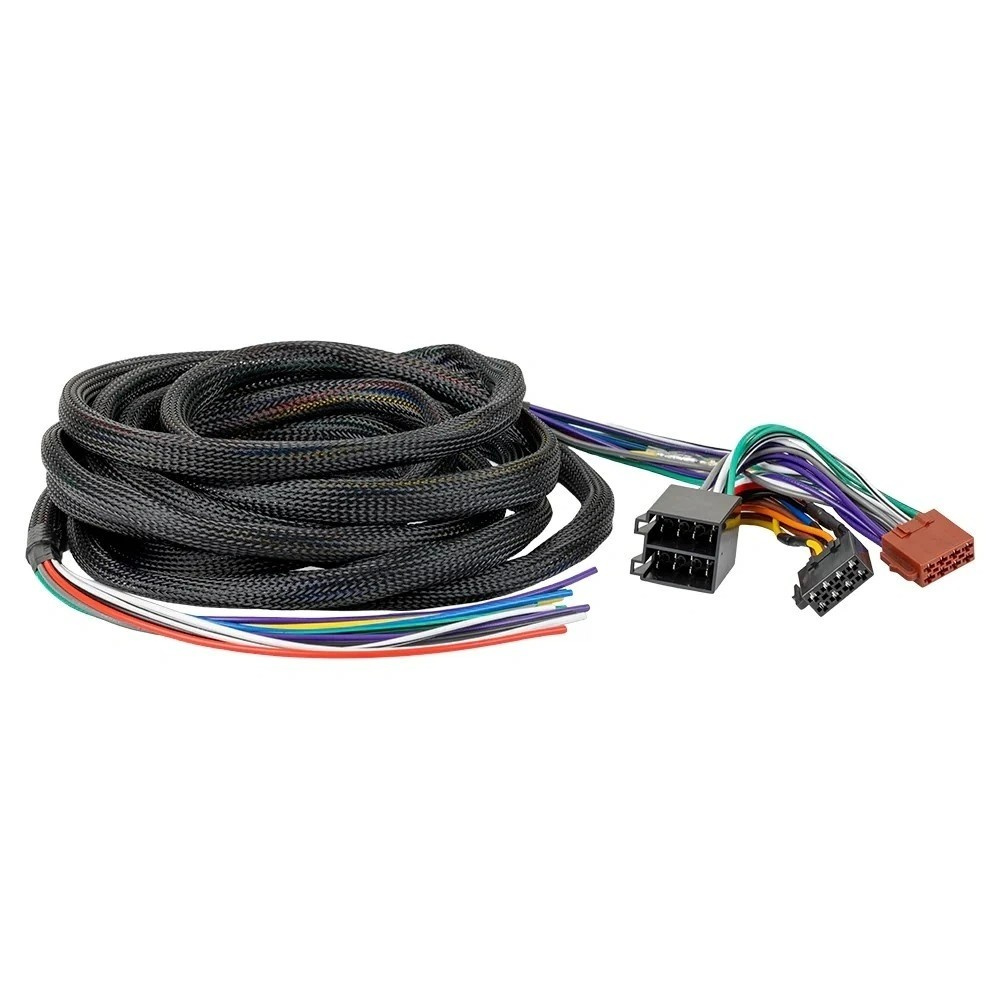

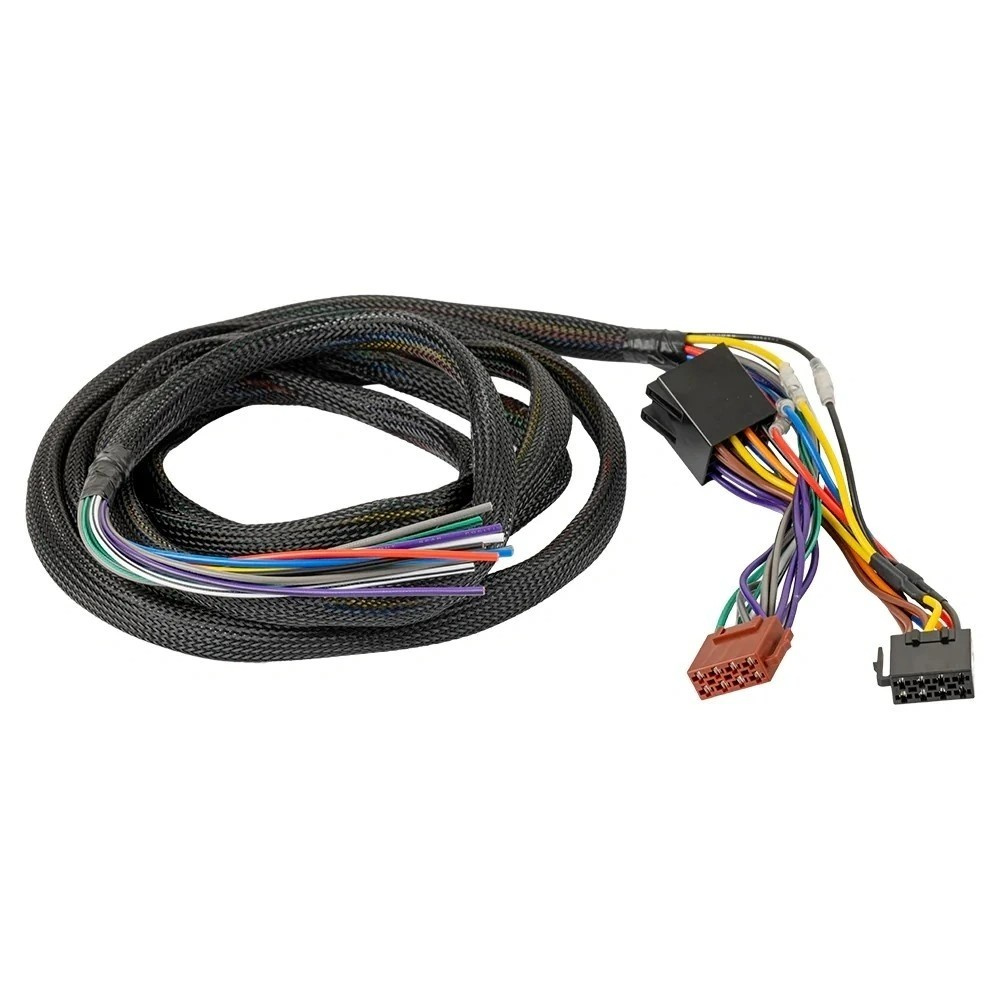

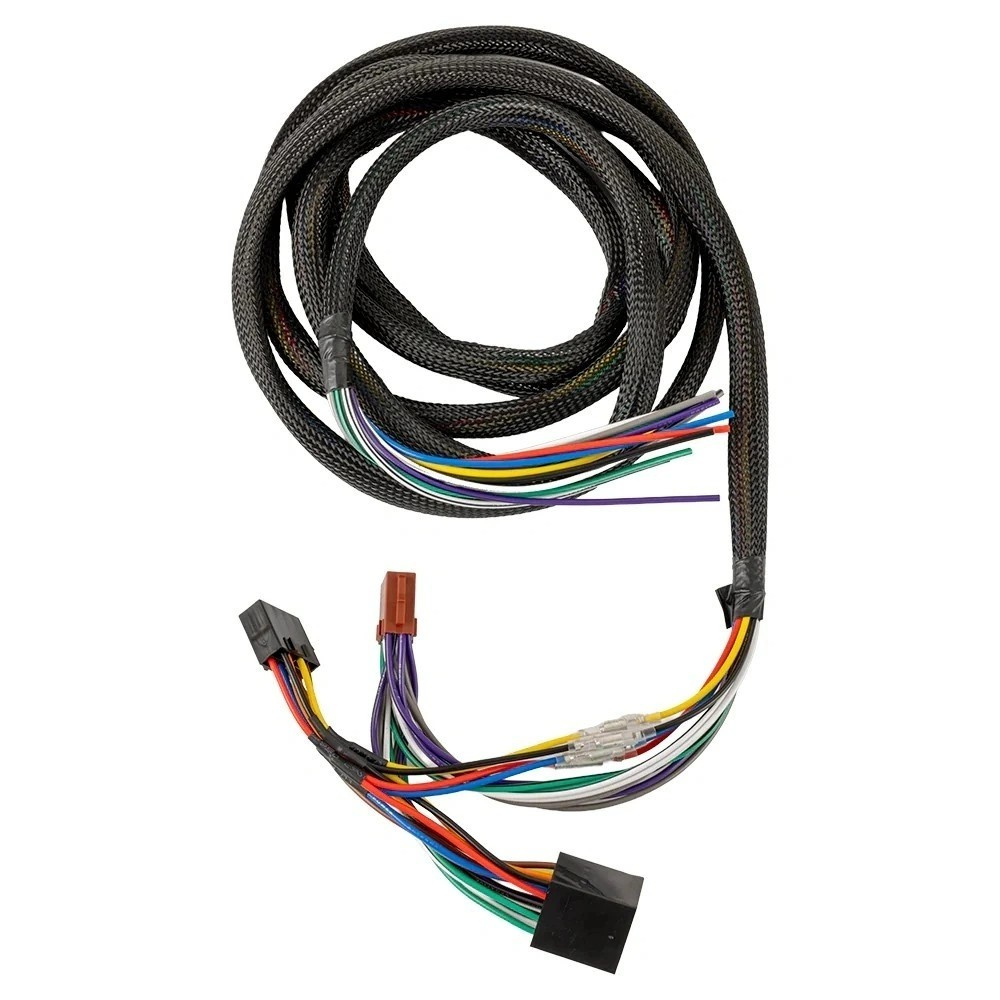

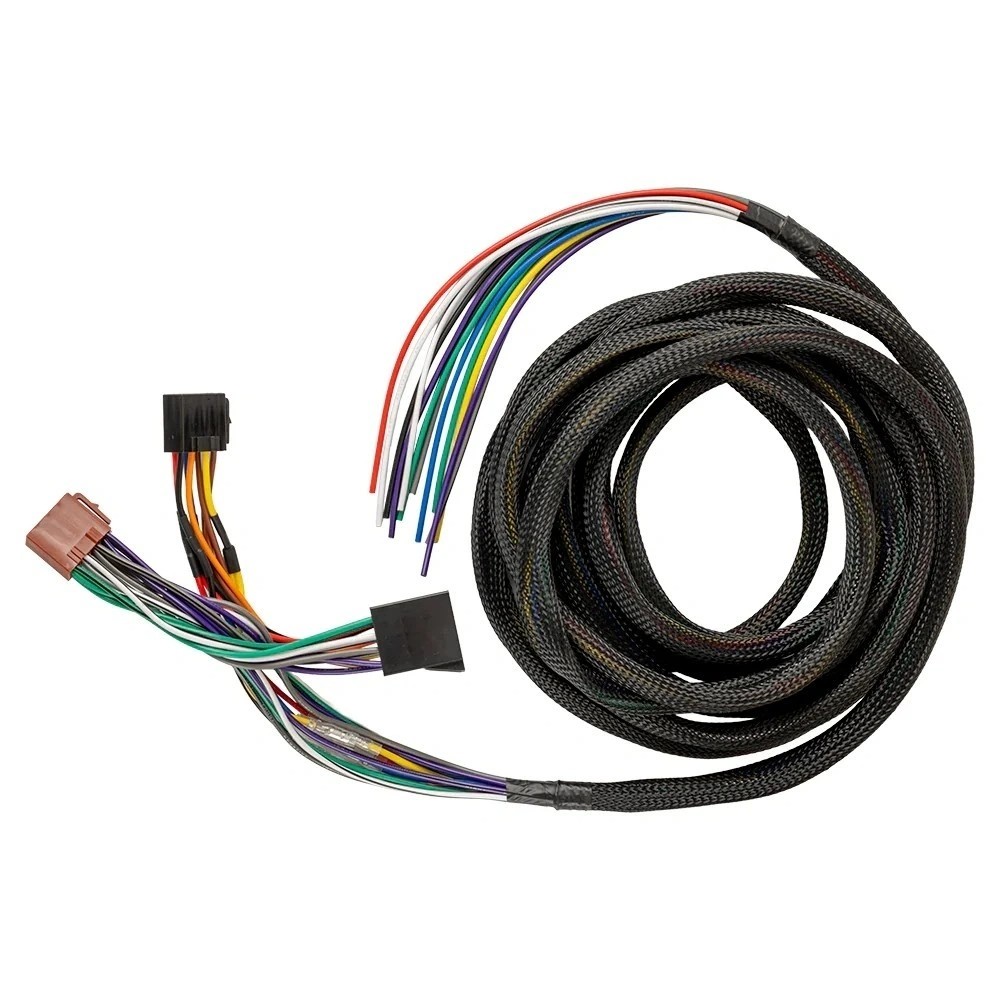

Auto-Connect UNIHLISO ist ein Plug-&-Play-Kabelsatz, der die Integration einer Endstufe oder eines DSP in ein Originalsystem erleichtert, ohne Eingriffe in die Fahrzeugverkabelung vornehmen zu müssen. Der Adapter wird über ISO-Stecker angeschlossen und liefert sowohl das Hochpegelsignal von den Lautsprecherausgängen als auch die notwendigen Stromanschlüsse im selben Kabel. Mit einer Länge von 3/5 Metern bietet er hohe Flexibilität bei der Positionierung der Geräte, beispielsweise unter einem Sitz oder im Kofferraum, während die Installation sauber, übersichtlich und vollständig rückrüstbar bleibt.

• Plug-&-Play-Adapter über ISO-Stecker
• Liefert Hochpegelsignal für DSP und Endstufe
• Integrierte Stromanschlüsse: +12V, Masse, Remote und Zündung
• 3/5 Meter Kabellänge für flexible Installation
• Farbcodiert nach Standard für einfachen Anschluss
• Kein Schneiden oder Modifizieren der Originalverkabelung
• Passend für ISO-basierte T-Kabelsätze
• Ermöglicht eine vollständig reversible Installation

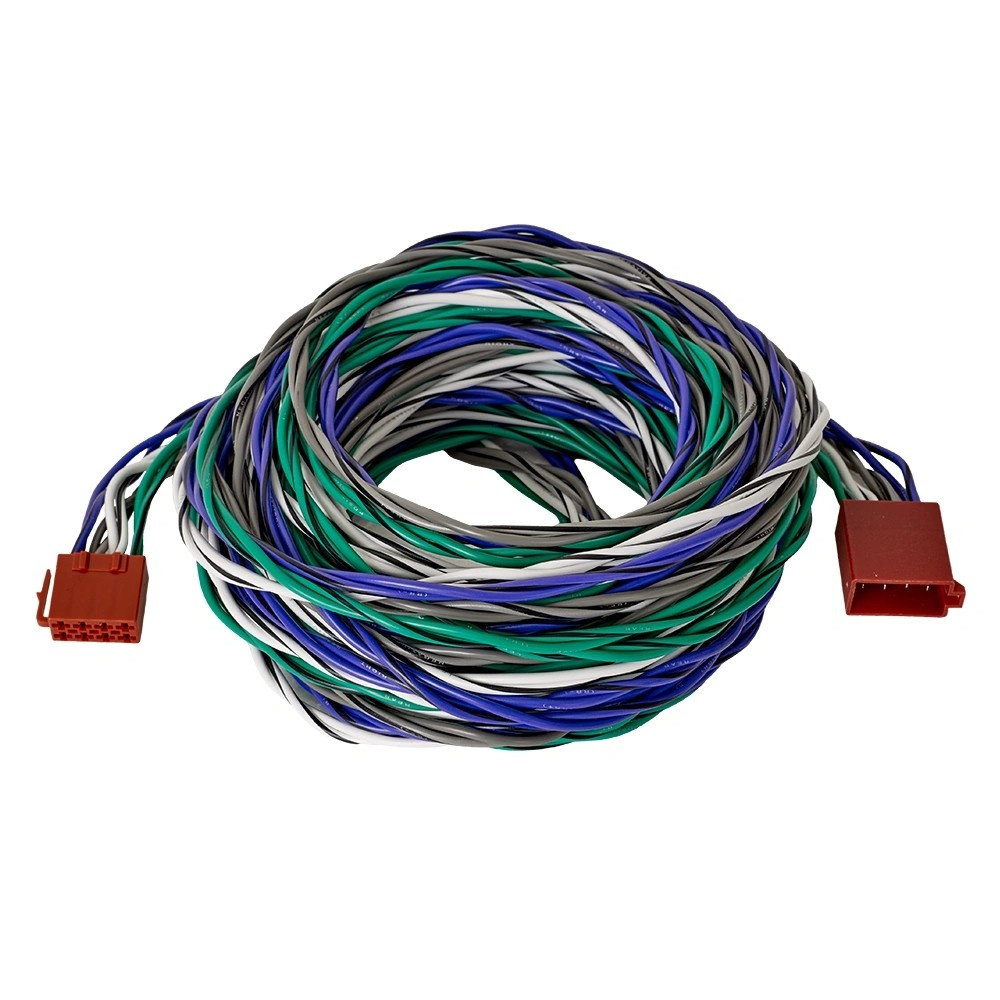

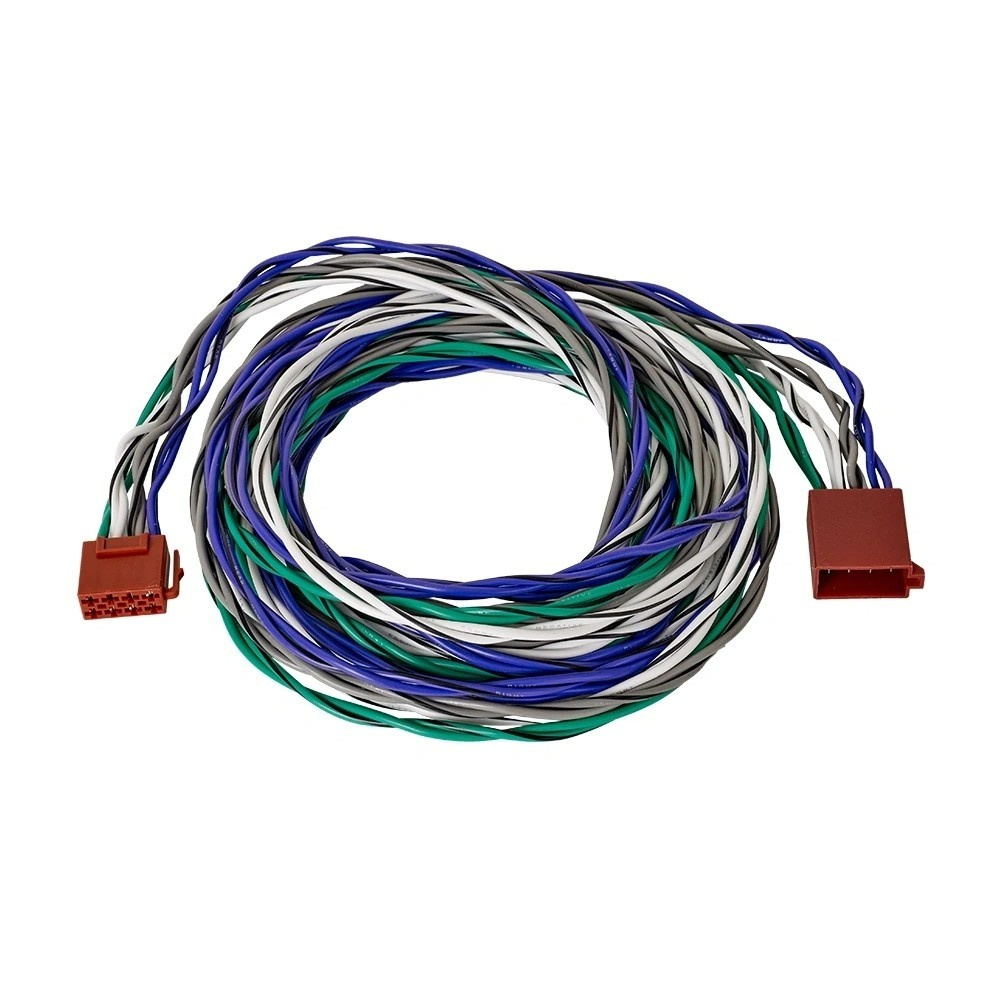

Auto-Connect ISOSCEXT ist ein ISO-Verlängerungskabel für Lautsprecher mit 8 Polen. Es dient als praktische Lösung, um zusammen mit einem Plug&Play-Kabelsatz (SOT-Kabelsatz) ein Hochpegelsignal zu einem DSP zu führen, als Rückführung von einer Endstufe und vieles mehr!

• 3/6 Meter langes ISO-Verlängerungskabel
• 2x1.5mm2 OFC-Lautsprecherkabel
• Verdrillte Leiter in ISO-Farben (weiß, grau, grün, lila) zur Minimierung von Störungen
• Stecker auf Buchse
