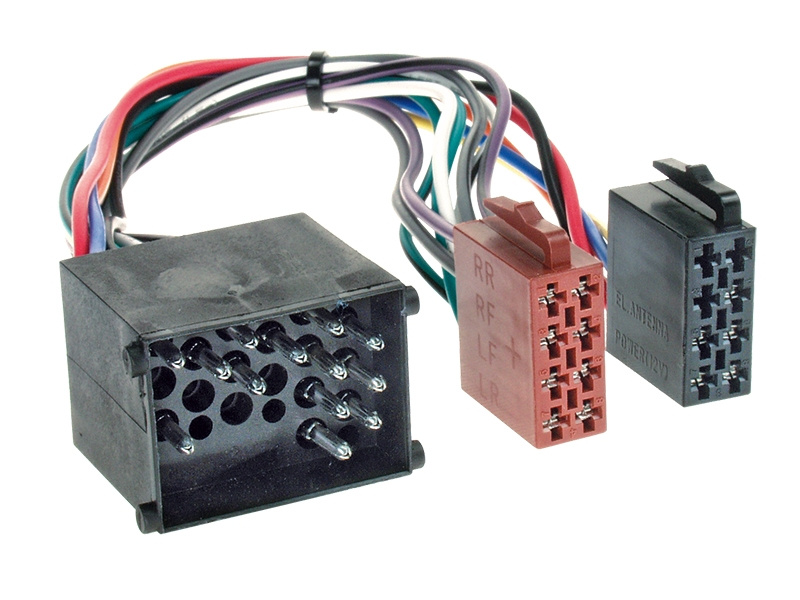

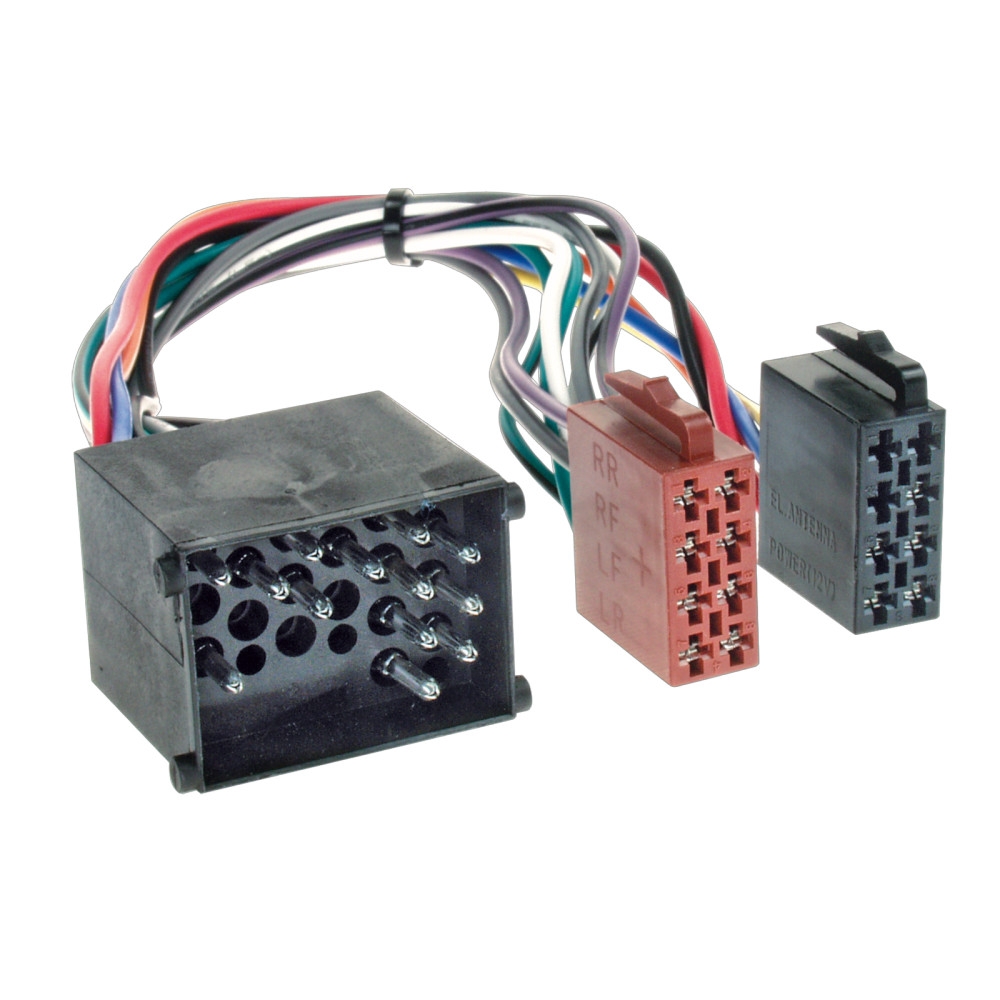

ACV 1020-02 ist ein ISO-Harness-Adapter, der speziell für BMW, Land Rover, Mini und Rover entwickelt wurde.

Dieser Adapter wird verwendet, um Aftermarket-Geräte einfach an die werkseitig installierten Anschlüsse im Radio-Einbauraum anzuschließen. Je nach Fahrzeug und Ausstattung werden folgende Signale bereitgestellt:
+12V Dauerstrom (Klemme 30)
+12V Zündung (Klemme 15)
Masse (Klemme 31)
Dimmer (Klemme 58)
Antenne Fernbedienung
Lautsprecheranschluss für Vorder- und Hinterlautsprecher.

Bei Fahrzeugen mit unterschiedlicher Ausstattung müssen möglicherweise nicht verfügbare Signale an geeignete Abgriffpunkte im Fahrzeug (z.B. Sicherungskasten) angeschlossen oder zusätzliche Anpassungen/Schnittstellen verwendet werden:
CAN-Bus Schnittstelle
LFB-Schnittstelle
Verstärkersystemadapter
Kameraadapter.

Es ist wichtig, die Signale vor dem Anschluss zu überprüfen. Für Unterstützung wenden Sie sich bitte an unser Support-Team unter 02431-9645-96 oder support@acvgmbh.de.

Hinweis: Stecker: 17-poliger BMW
Anwendungsfall: HU-Anschluss Strom/Lautsprecher.

Passend für
BMW 3er (E30) 09/1987->03/1994
BMW 3er (E36) Compact 1990 - 2000
BMW 3er (E36) 1990 - 2000
BMW 3er (E46) 02/1998 - 01/2007
BMW 5er (E34) 01/1988 - 06/1996
BMW 5er (E39) 09/1995 - 09/2004
BMW 7er (E38) 06/1994 - 08/2001
BMW X5 (E53) 11/1999 - 09/2006
BMW Z3 09/1995 - 07/2002
BMW Z8 03/2000 - 07/2003
BMW Mini 09/2000 - 12/2002
Land Rover Defender 2 04/2001 -
Land Rover Discovery 2 2001 - 09/2004
Land Rover Freelander 2001 - 2003
Rover 25 2000 -
Rover 45 1999 -
Rover 75 1999 -
