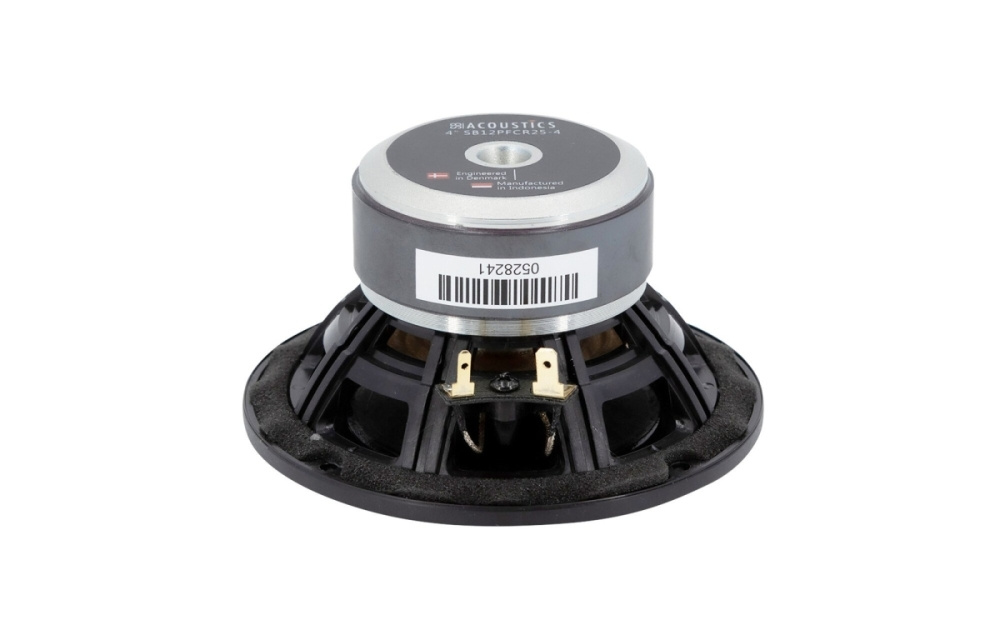

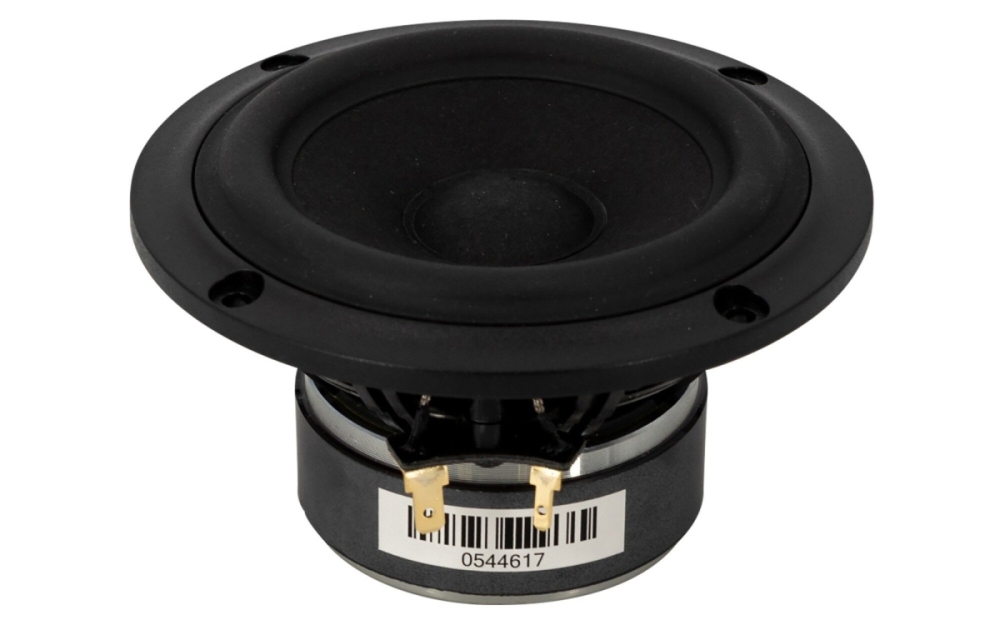

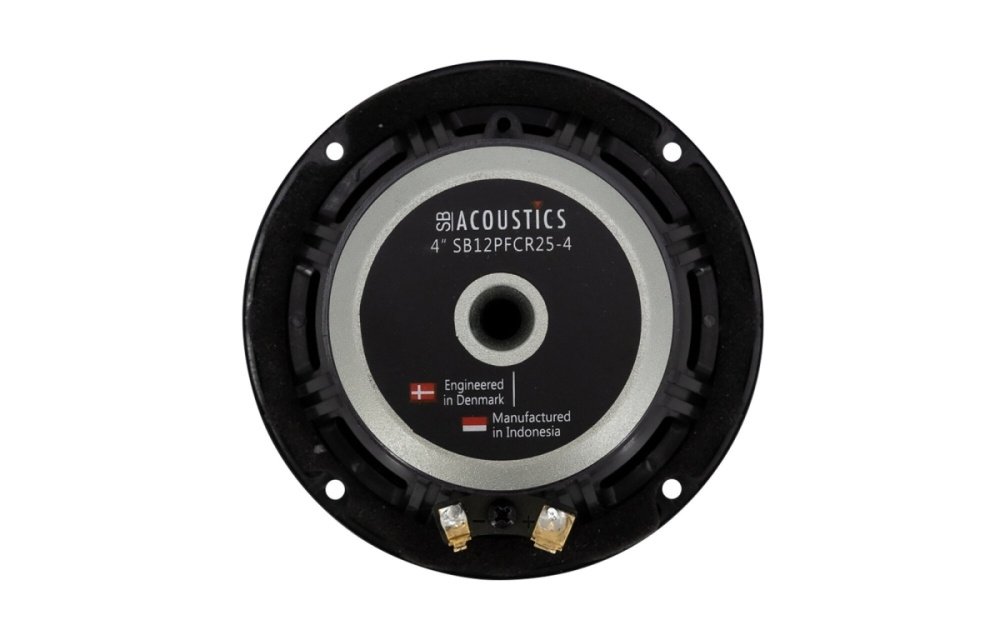

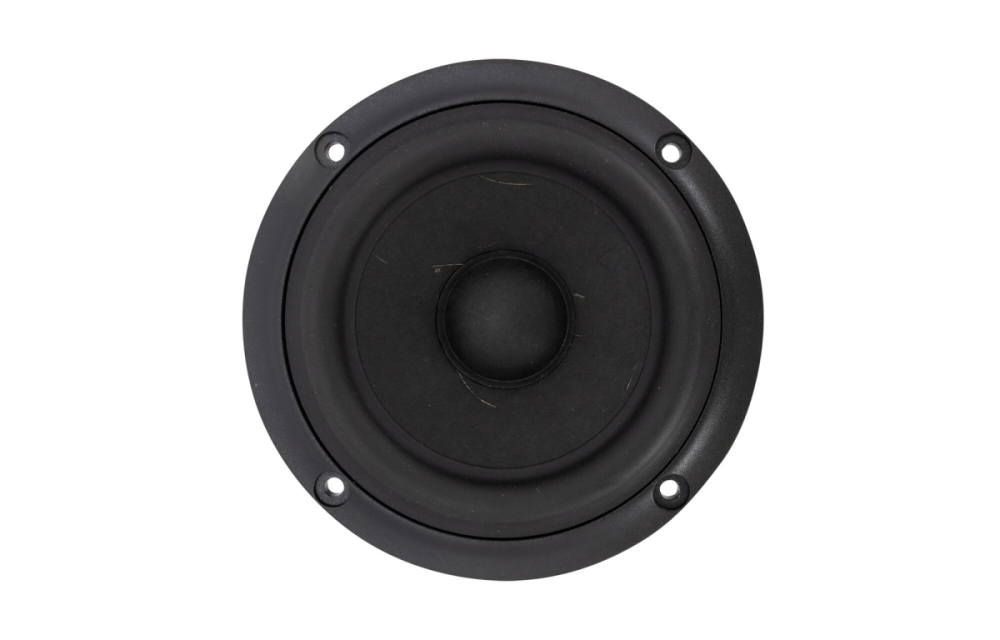

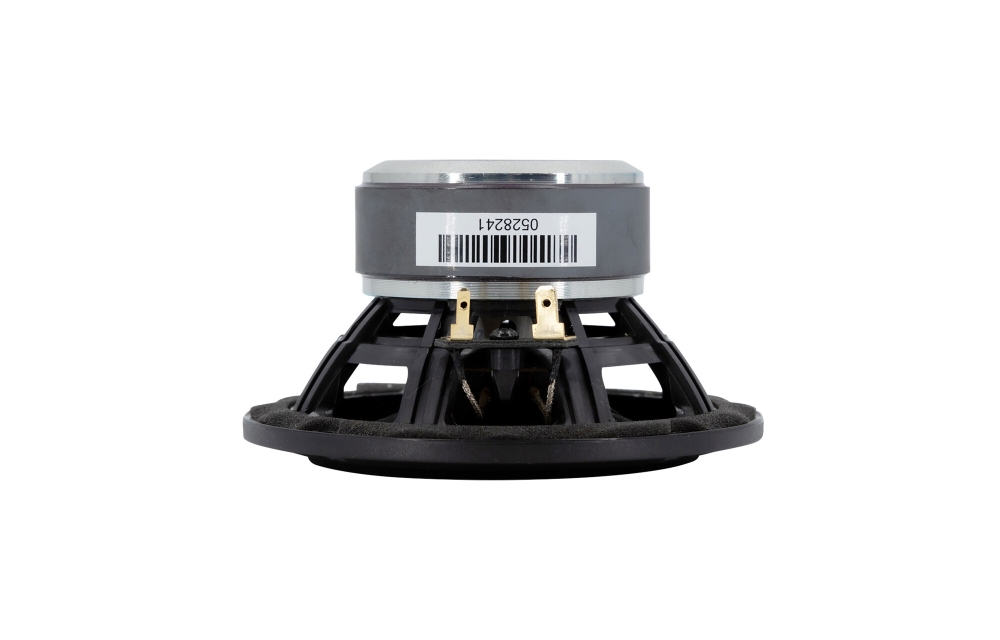

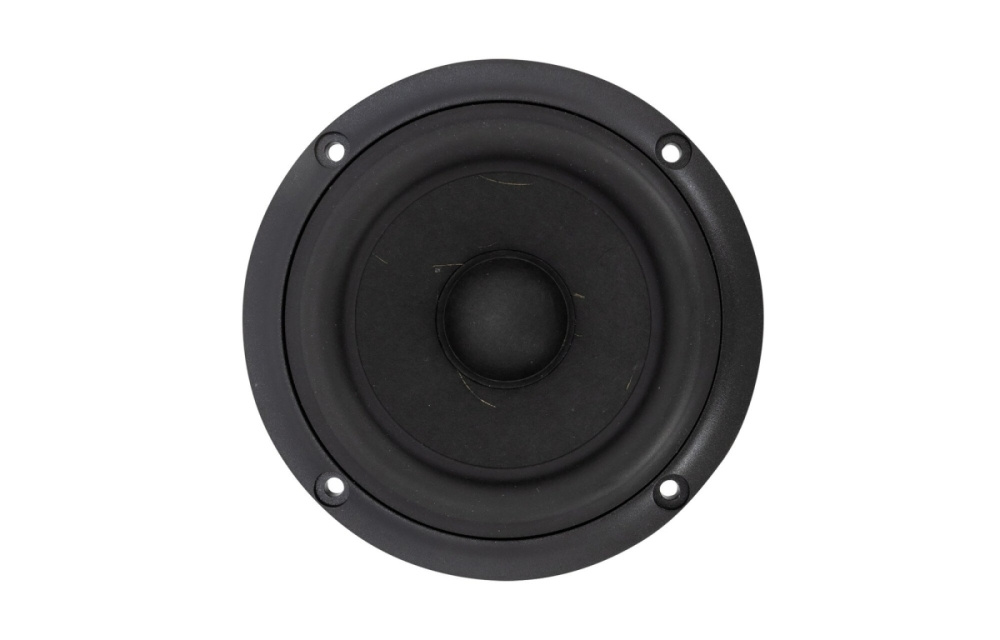

SB Acoustics SB12PFCR25-4 ist ein 122 mm Mitteltieftöner aus der PFC-Serie, der für Zwei- und Dreihweg-Lautsprechersysteme geeignet ist. Er verfügt über eine steife und gedämpfte Membran aus Naturfasern für einen natürlichen Klang mit geringer Verzerrung. Das belüftete Kunststoffgehäuse und das Magnetsystem reduzieren Kompression und verbessern die Kühlung, während die langhubige Aufhängung eine bessere Dynamik und zuverlässige Leistung über die Zeit bietet.

• Membrandurchmesser: 122 mm (4 Zoll)
• Impedanz: 4 Ohm
• Empfindlichkeit: 87,5 dB (2,83 V/1 m)
• Leistungsbelastbarkeit: 30 W (IEC 268-5)
• Frequenzbereich: Resonanzfrequenz 58 Hz
• Belüftetes verstärktes Kunststoffchassis
• Butylgummi-Aufhängung für gleichmäßigen Frequenzgang
• Langhubige lineare Aufhängung für bessere Dynamik
• Schwingspule: 25,4 mm Durchmesser, 14,8 mm Höhe

Bauqualität und Montage
Das Chassis besteht aus belüftetem verstärktem Kunststoff, der Resonanzen reduziert und das Gewicht niedrig hält. Die belüftete Schwingspule und das Magnetsystem verbessern die Kühlung und reduzieren Kompression bei hoher Belastung. Mit 4 Befestigungslöchern und einer Gesamttiefe von 71,3 mm ist der Lautsprecher leicht in Standardgehäusen zu montieren. Die Materialwahl und Konstruktion sorgen für lange Lebensdauer und stabile Leistung.

Klangmerkmale und Leistung
Die Membran aus Naturfasern vereint Steifigkeit und Dämpfung für einen dynamischen und natürlichen Klang mit niedrigen Verzerrungen. Die Butylgummi-Aufhängung sorgt für eine gleichmäßige Frequenzantwort, während die langhubige Aufhängung den Bewegungsfreiraum für bessere Dynamik und Kontrolle im Mittel- und Bassbereich erhöht. Die Empfindlichkeit von 87,5 dB und die Belastbarkeit von 30 W machen ihn gut geeignet für moderate Endstufen und Originalsysteme.

Spezifikationen
Nennimpedanz: 4 Ohm
Gleichstromwiderstand (Re): 3,1 Ohm
Schwingspuleninduktivität (Le): 0,26 mH
Effektive Membranfläche (Sd): 50 cm²
Schwingspulendurchmesser: 25,4 mm
Schwingspulenhöhe: 14,8 mm
Luftspaltbreite: 5 mm
Lineare Hubbewegung (p-p): 9,8 mm
Magnetische Flussdichte: 0,84 T
Magnetgewicht: 0,32 kg
Nettogewicht: 0,7 kg
Resonanzfrequenz (Fs): 58 Hz
Empfindlichkeit (2,83 V/1 m): 87,5 dB
Mechanischer Gütefaktor (Qms): 3,4
Elektrischer Gütefaktor (Qes): 0,49
Gesamtgütefaktor (Qts): 0,43
Bewegte Masse inkl. Luft (Mms): 5,3 g
Kraftfaktor (Bl): 3,5 Tm
Äquivalentes Luftvolumen (Vas): 5,2 Liter
Compliance (Cms): 1,42 mm/N
Mechanische Verluste (Rms): 0,6 kg/s
Belastbarkeit (IEC 268-5): 30 W
