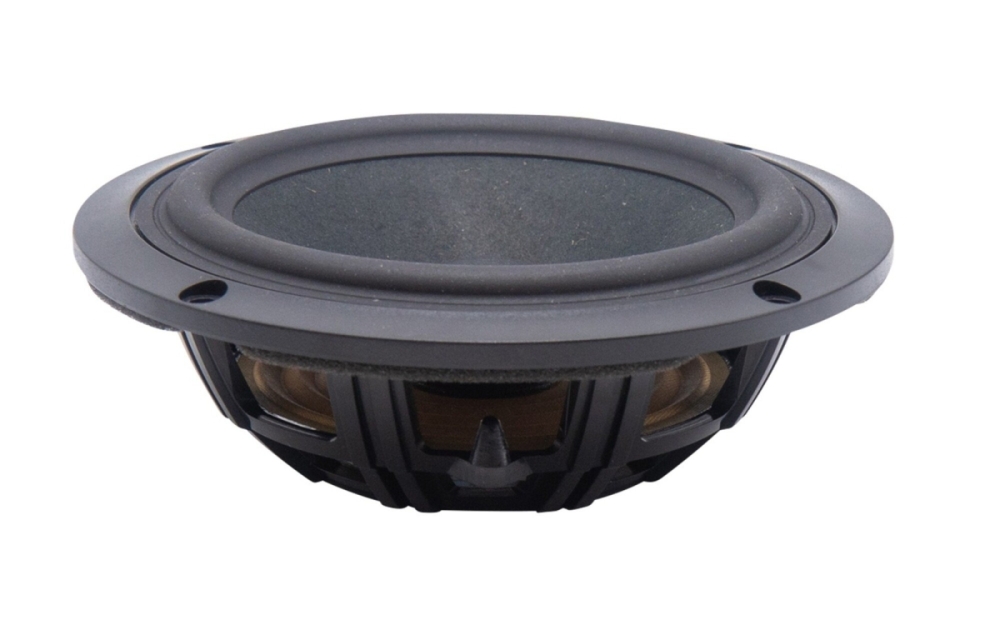

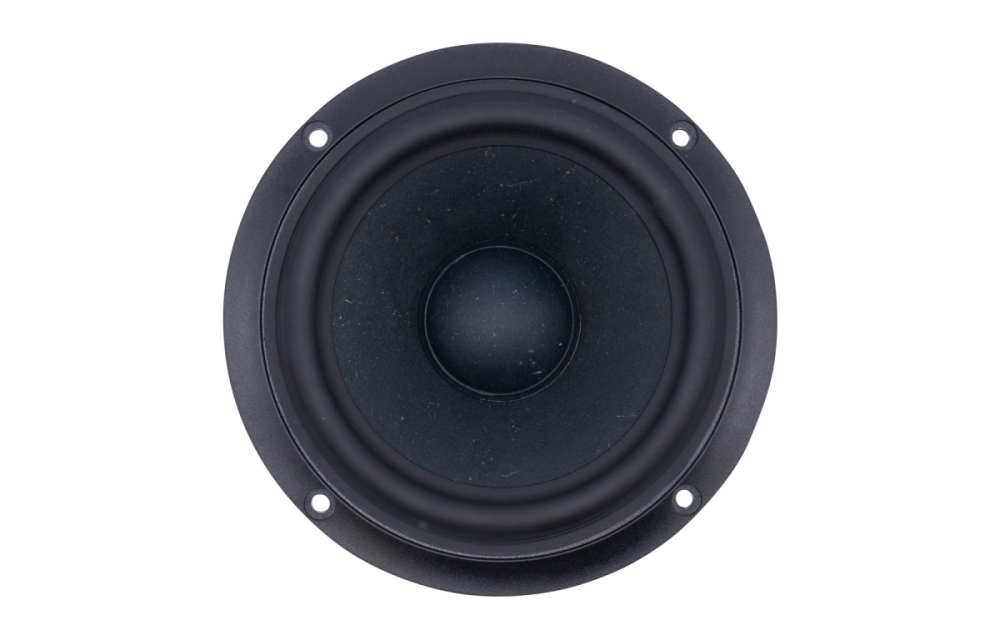

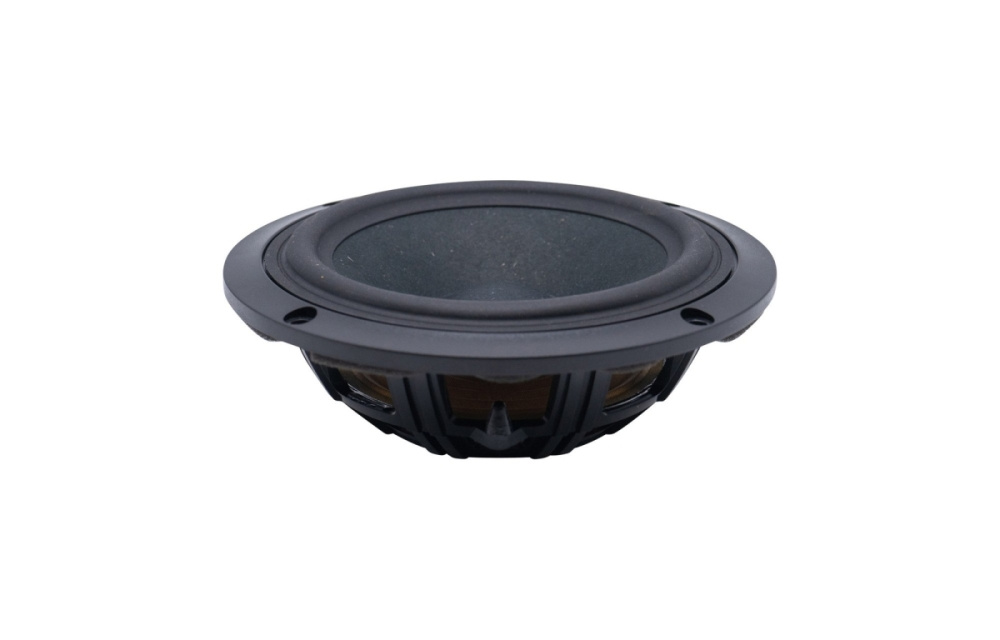

SB Acoustics SB13PFCR-00 ist ein 5-Zoll passiver Radiator, der für kleine bis mittelgroße Lautsprechergehäuse geeignet ist, bei denen Sie den Bass ohne Portgeräusche verlängern möchten. Die Membran aus Naturfasern zusammen mit der Naturgummikonstruktion und der symmetrischen Federung sorgt für stabile Kontrolle bei großen Auslenkungen. Die verstellbare bewegliche Masse ermöglicht es, die Abstimmung des Gehäuses einfach für das beste Klangergebnis feinzujustieren.

• 5-Zoll passiver Radiator zur Bassverstärkung ohne Portgeräusche
• Membran aus Naturfasern mit niedrigem Gewicht und hoher Steifigkeit
• Aufhängung aus Naturgummi mit symmetrischer, langhubiger Federung
• Verstellbare bewegliche Masse für präzise Abstimmung
• Freie Luftresonanz (Fs): 23 Hz
• Maximale mechanische Auslenkung: ±10 mm
• Effektive Membranfläche (Sd): 87 cm²
• Montagetiefe: 37,5 mm hinter der Frontplatte
• Gewicht: 136 Gramm

Design und Konstruktion

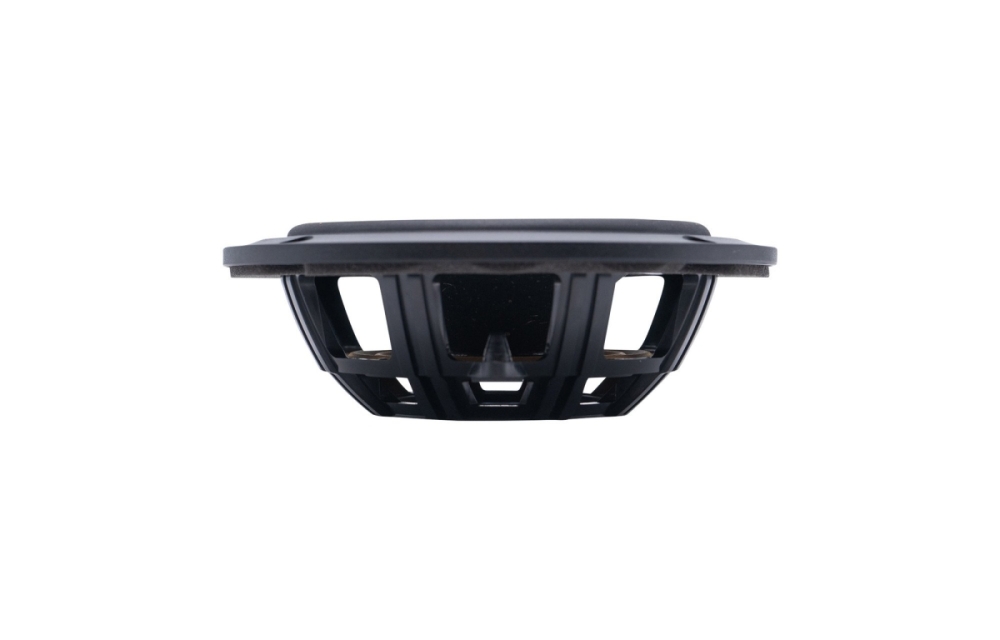

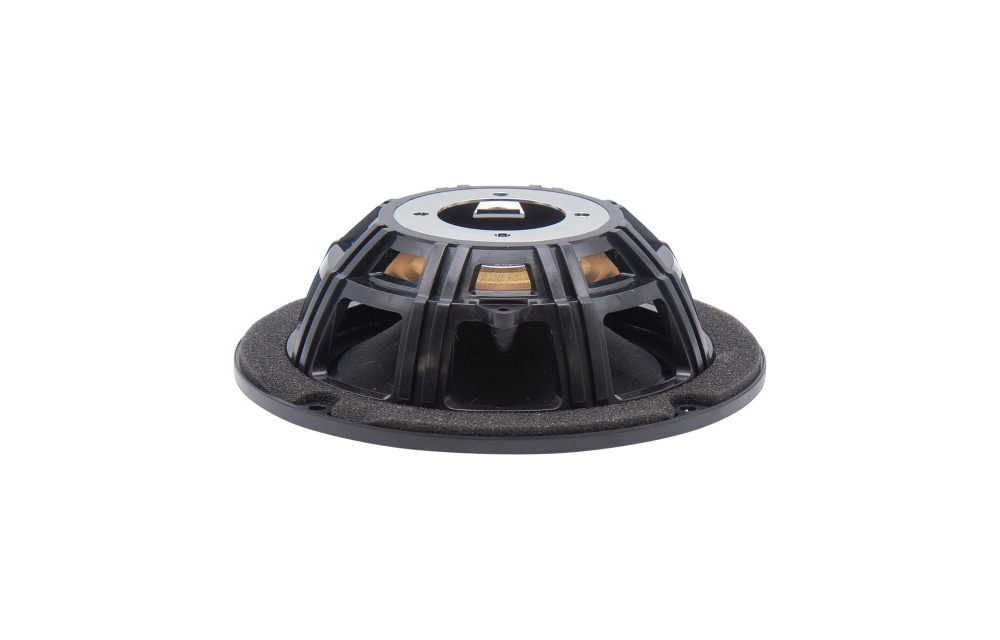

Der SB13PFCR-00 verfügt über ein belüftetes und verstärktes Kunststoffgehäuse, das geringe Resonanzen und hohe Haltbarkeit bietet. Die Membran wird hausintern aus Naturfasern gefertigt, was natürliche Dämpfung und Stabilität verleiht. Das Naturgummi in der Aufhängung sorgt für niedrige mechanische Dämpfung, und die symmetrische Federung gewährleistet eine gleichmäßige und kontrollierte Bewegung, auch bei großen Auslenkungen. Die einstellbare Masse ermöglicht es, die Bassantwort für Ihr spezifisches Gehäuse zu optimieren.

Praktische Anwendung und Leistung
Mit einer Resonanzfrequenz von 23 Hz und einem maximalen Hub von ±10 mm verlängert der SB13PFCR-00 effektiv den Bass in kompakteren Gehäusen, ohne Portgeräusche einzuführen. Die relativ hohe mechanische Güte (Q) und geringe mechanische Verluste sorgen für eine präzise und kontrollierte Basswiedergabe. Die Montagetiefe ist auf die meisten Konstruktionen mit einer Standard-Ausschnittgröße von 122 mm abgestimmt.

Spezifikationen
Effektive Membranfläche (Sd): 87 cm²
Freie Luftresonanz (Fs): 23 Hz
Nachgiebigkeit (Cms): 1,33 mm/N
Bewegliche Masse inkl. Luft (Mms): 36 g
Maximale mechanische Auslenkung (Xmech): ±10 mm
Mechanischer Verlust (Rms): 0,88 kg/s
Mechanische Güte (Qms): 5,9
Äquivalentes Volumen (Vas): 14,2 Liter
Nettogewicht: 136 g

Maße
Außendurchmesser: Ø150,5 mm
Befestigungslochkreis (P.C.D.): Ø140,0 ±0,2 mm
Frontausschnitt: Ø122,0 mm
Schraubenlöcher: 4 × Ø5,0 mm (Senkkopf Ø8,3 mm)
Frontflanschstärke: 5,0 mm
Einbautiefe hinter der Front: 37,5 mm
Gesamttiefe: 51,7 mm
