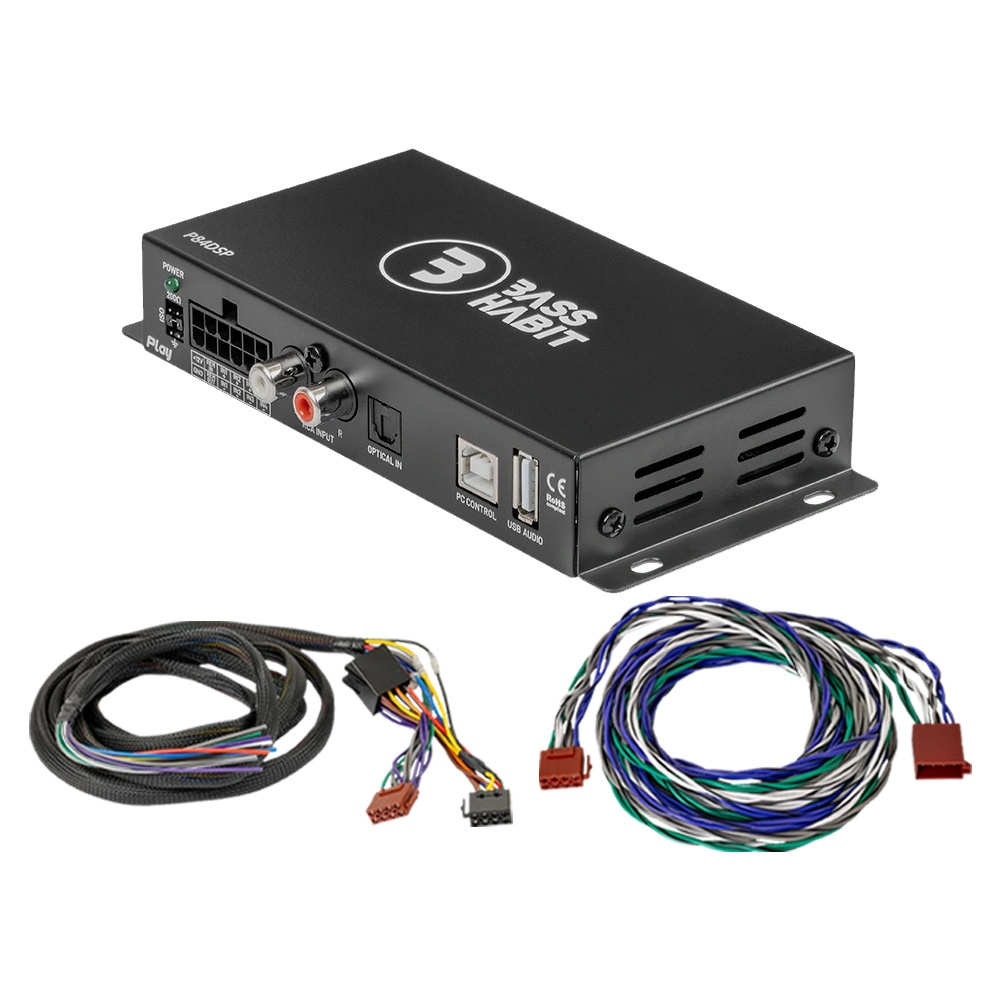

Bass Habit P84DSP ist das Gehirn in deinem Soundaufbau, perfekt für dich, wenn du die volle Kontrolle über jeden Kanal im Auto haben möchtest. Mit 8-Kanal-DSP, erweiterten EQ-Möglichkeiten und praktischen Plug & Play-Adaptern wird es einfach, den Klang präzise nach deinem Stil zu steuern und fein abzustimmen. Die Plug & Play-Adapter sorgen dafür, dass du das System auf einfache Weise in dein Auto integrieren kannst, und gleichzeitig alle Signale und die Stromversorgung, die du für den Soundprozessor brauchst, auf einfache Weise erhältst!

HINWEIS! In diesem Paket ist kein T-Kabelbaum enthalten, daher sind ISO-Stecker für den Anschluss vorgesehen. Wenn dein Autoradio im Auto ISO-Stecker hat, kann es direkt angeschlossen werden, andernfalls wird ein modellspezifischer T-Kabelbaum benötigt (auch Plug & Play-Kabelbaum, SOT-Kabelbaum, T-ISO genannt).

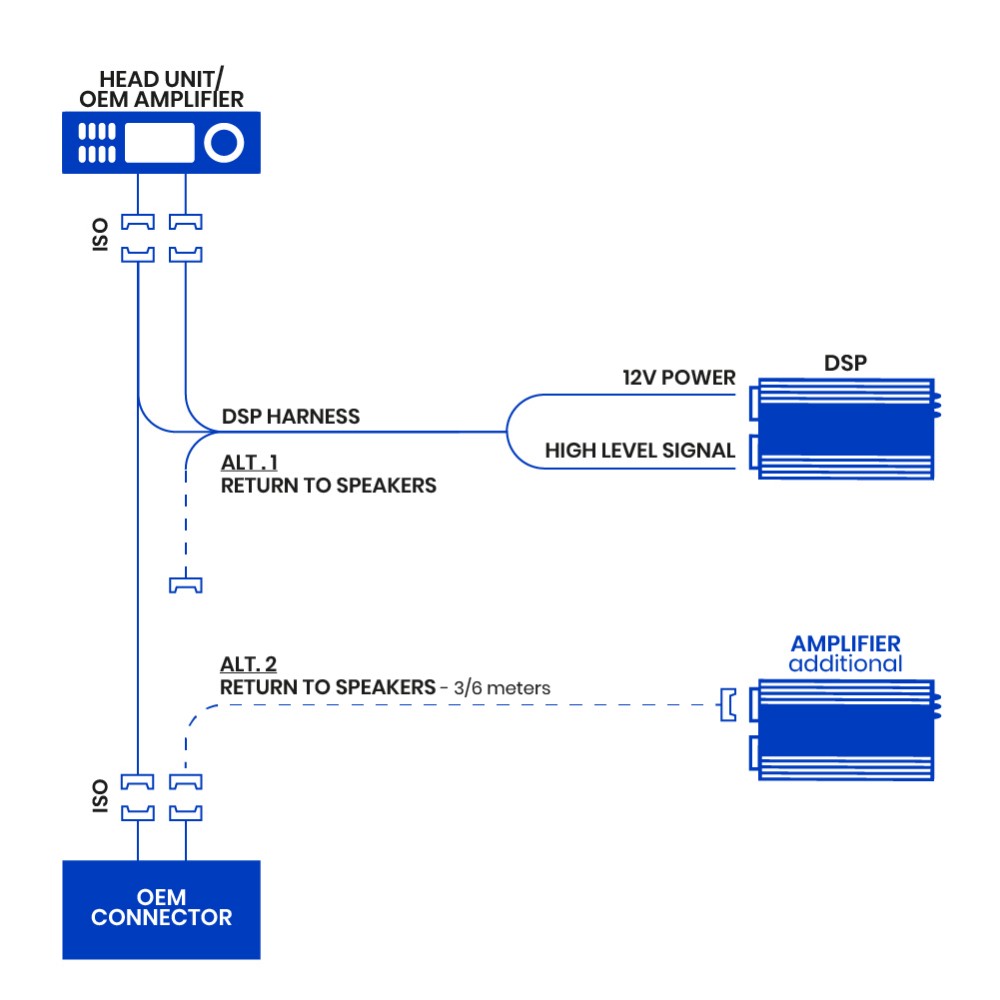

Beginne damit, festzulegen, ob du die Lautsprecher im Auto über eine separate Endstufe betreiben möchtest oder ob sie weiterhin vom Originalgerät betrieben werden sollen. Wenn du die Lautsprecher weiterhin über das Originalgerät betreiben möchtest (oder eigene Kabel verlegen willst), wählst du keine Rückführung für Lautsprecher. Wenn du eine Endstufe anschließen möchtest, die die Lautsprecher im Auto antreibt, wähle dann eine Rückführung für Lautsprecher dazu.

Wähle die Kabellängen je nachdem, wo du den Soundprozessor montieren möchtest. Soll er im Kofferraum montiert werden, sind 5/6 Meter passend, andernfalls reichen 3 Meter oft aus, um ihn z. B. im Handschuhfach oder unter einem Sitz zu montieren.

Option 1 (ohne Rückführung für Lautsprecher):

Option 2 (mit Rückführung für Lautsprecher):

Anschlussanleitung zum DSP:

Gelb: +12V konstante Stromversorgung
Schwarz: Masse
Rot: Zündungsgeschaltetes +12V / ACC
(Das rote Kabel wird normalerweise nicht verwendet, da der Soundprozessor eine automatische Einschaltfunktion hat)

Weiß: Links vorne +
Weiß/schwarz: Links vorne -
Grau: Rechts vorne +
Grau/schwarz: Rechts vorne -
Grün: Links hinten +
Grün/schwarz: Links hinten -
Lila: Rechts hinten +
Lila/schwarz: Rechts hinten -

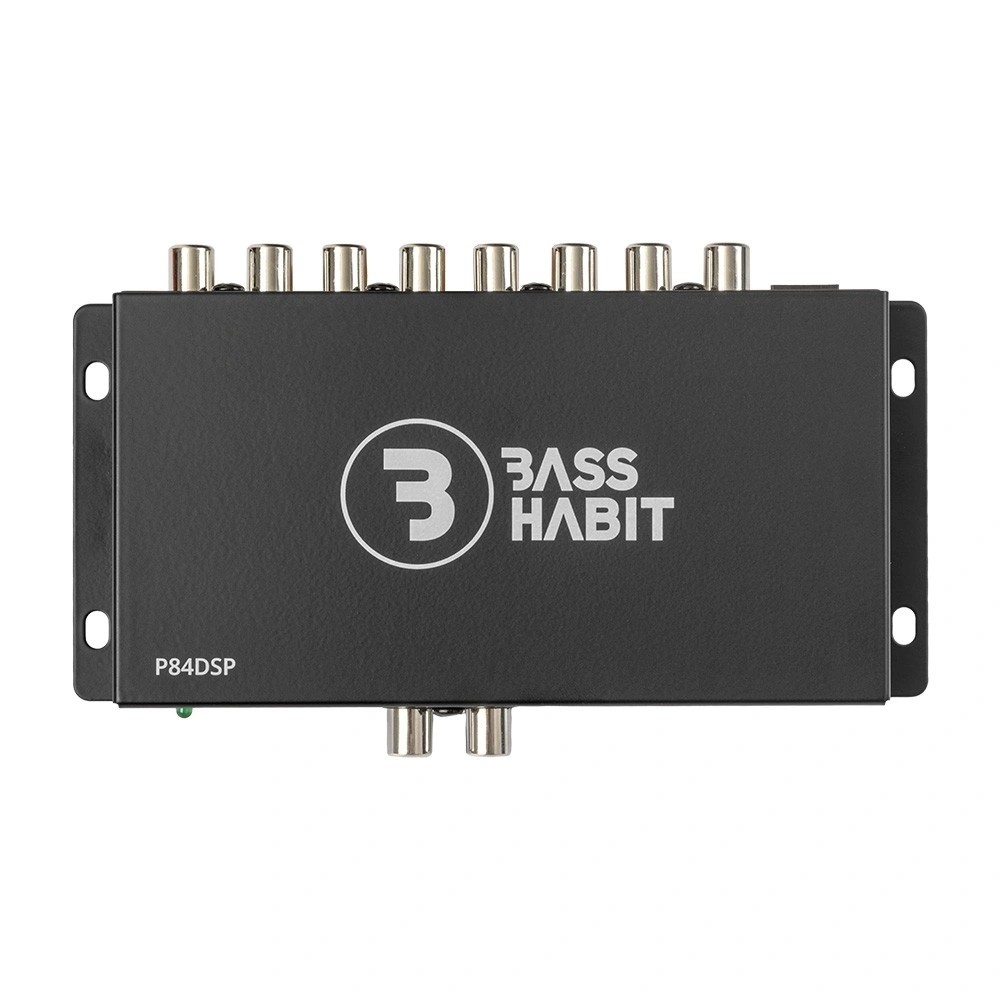

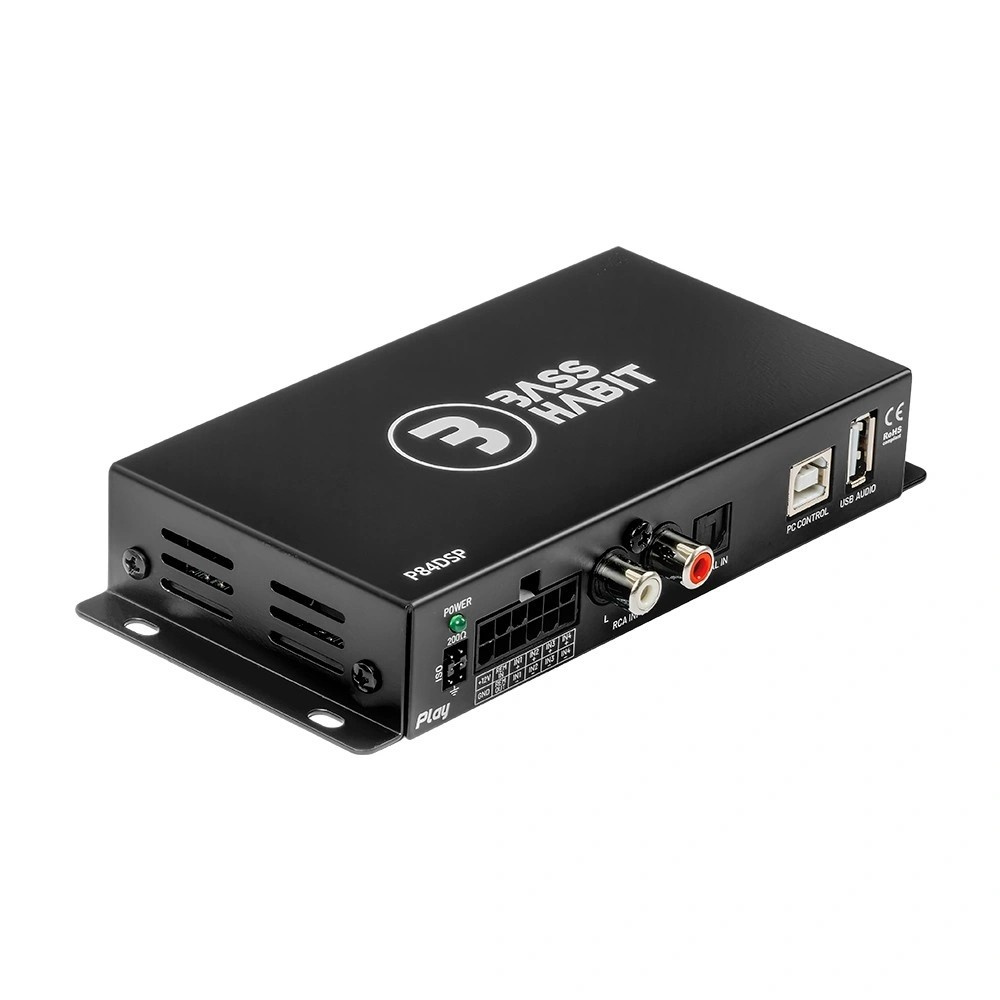

Bass Habit P84DSP ist ein Soundprozessor/DSP, entwickelt für Audioaufbauten, in denen mehrere Endstufen, verschiedene Lautsprechertypen und mehrere Signalquellen zusammenarbeiten sollen. Mit 4 Eingängen und 8 Ausgängen fungiert er als Kontrollzentrum für das gesamte Audiosystem des Autos. Hier kann jeder Kanal individuell mit EQ, Frequenzweiche und Zeitkompensation eingestellt werden, was es ermöglicht, das Klangbild genau nach deinen Wünschen zu formen!

• 4 Eingänge und 8 RCA-Ausgänge für flexiblen Systemaufbau
• Bis zu 31-Band-EQ pro Kanal für präzises Fine-Tuning
• Mehrere Filtertypen: Butterworth, Linkwitz-Riley und Bessel
• Frequenzweichen mit Flankensteilheit bis zu 48 dB/Oktave
• Zeitkompensation in Schritten von 0.021 ms (1 cm)
• High Performance AKM DSP mit Cirrus Logic DAC
• Signal-/Rauschabstand ≥100 dB für einen sauberen Signalweg
• Unterstützung für High-Level, RCA, optischen Eingang, Bluetooth 5.4 und USB-Audio

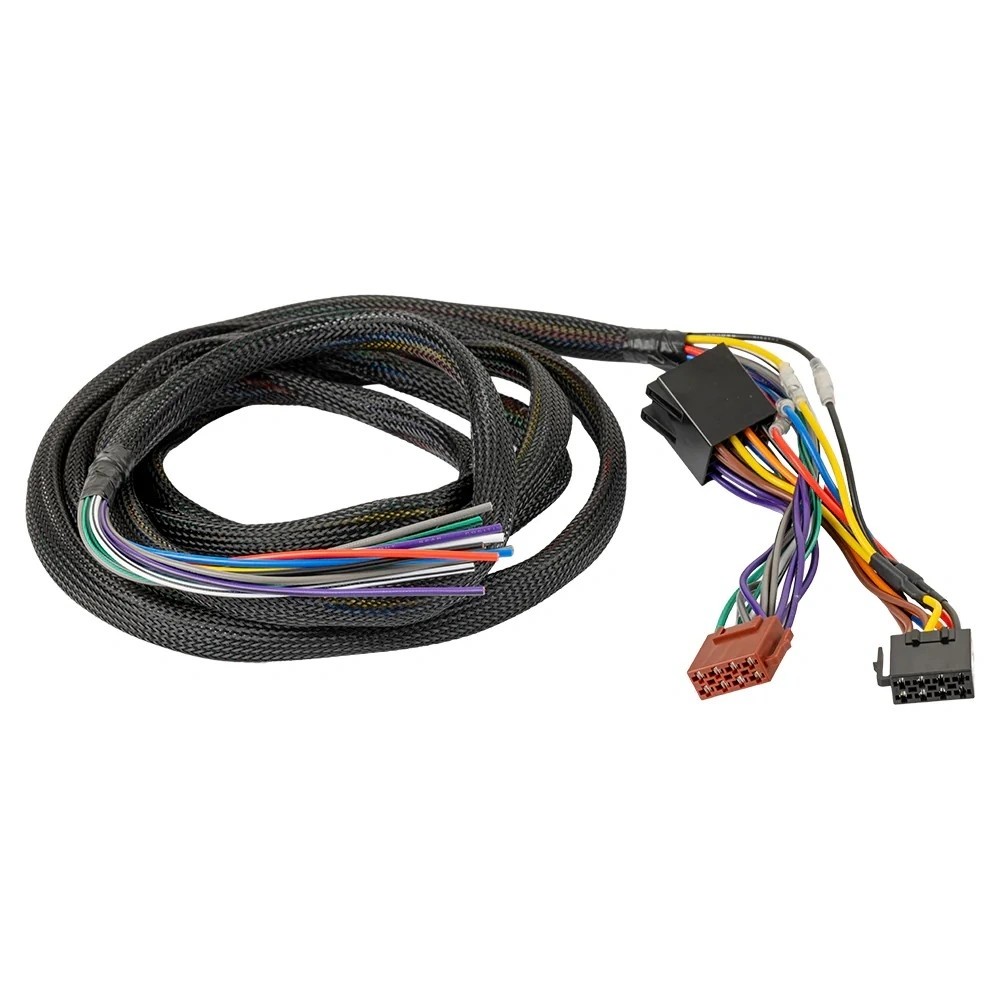

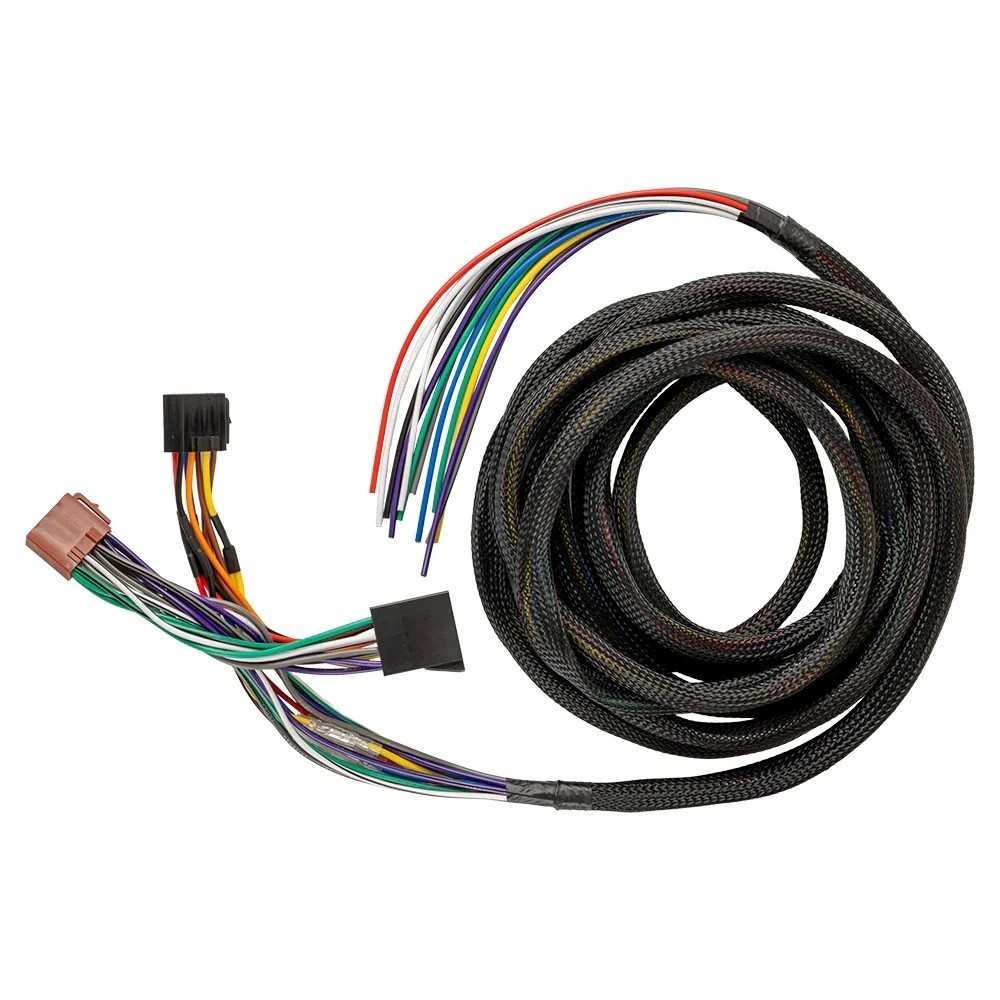

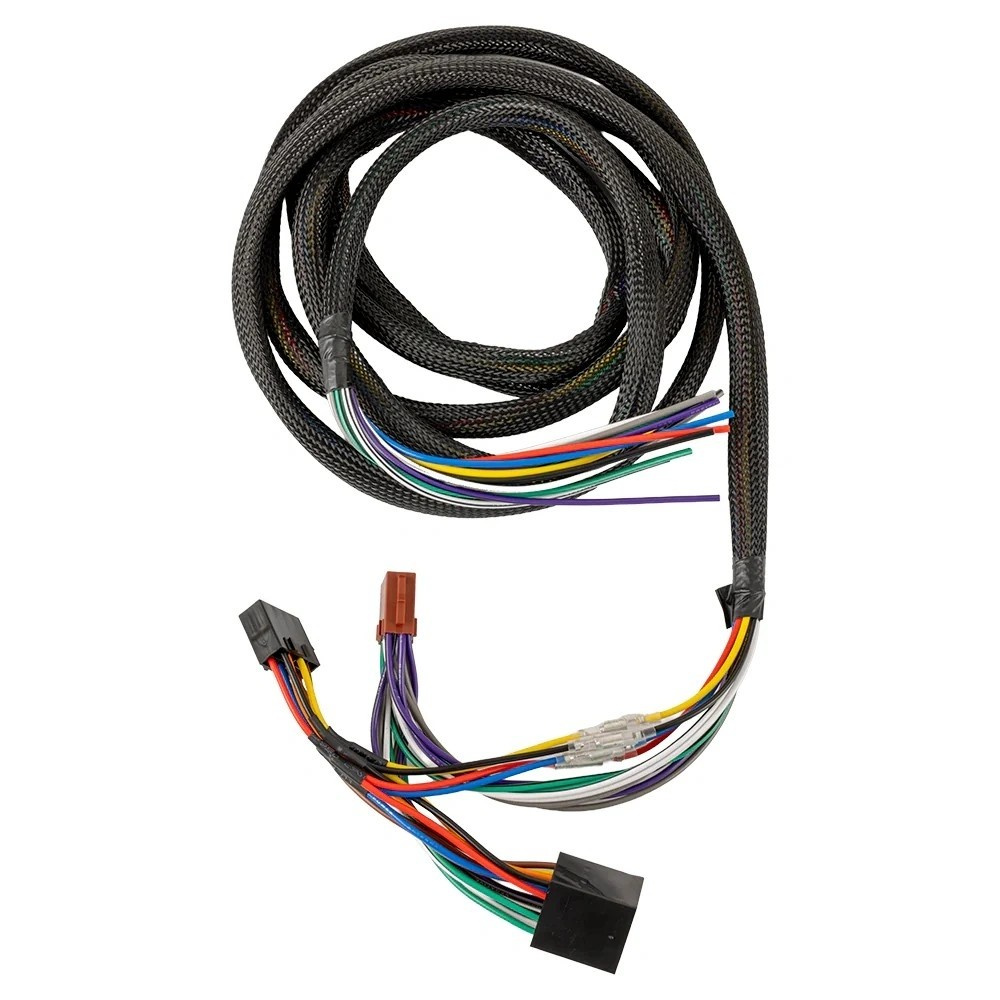

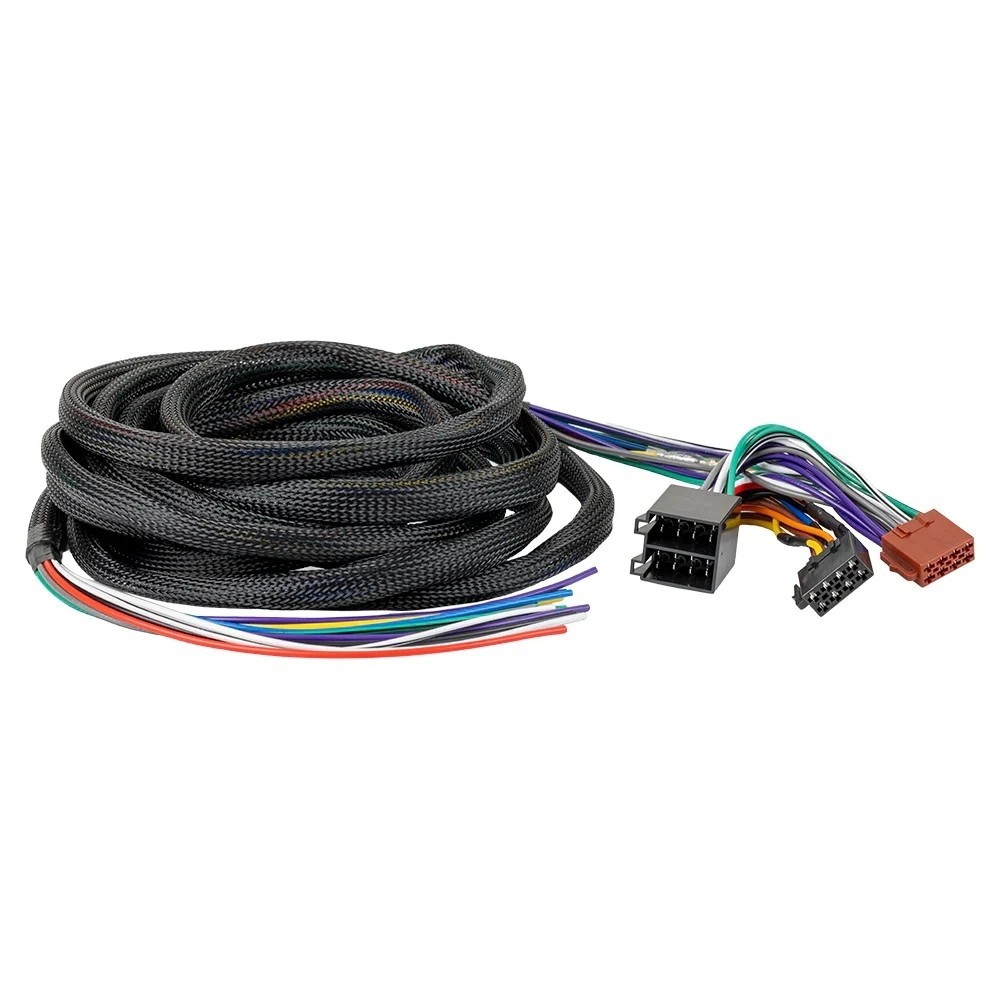

Auto-Connect UNIHLISO ist ein Plug & Play-Kabelbaum, der es einfach macht, eine Endstufe oder einen DSP in ein Originalsystem zu integrieren, ohne in den Kabelbaum des Fahrzeugs eingreifen zu müssen. Der Adapter wird über ISO-Stecker angeschlossen und liefert sowohl das High-Level-Signal von den Lautsprecherausgängen als auch die erforderlichen Stromanschlüsse im selben Kabel. Mit einer Länge von 3/5 Metern bietet er hohe Flexibilität bei der Platzierung der Geräte, zum Beispiel unter dem Sitz oder im Kofferraum, während die Installation sauber, übersichtlich und vollständig rückrüstbar bleibt.

• Plug & Play-Adapter über ISO-Stecker
• Lieferung eines High-Level-Signals für DSP und Endstufe
• Integrierte Stromanschlüsse: +12V, Masse, Remote und Zündung
• 3/5 Meter Kabellänge für flexible Installation
• Farbkodiert nach Standard für einfachen Anschluss
• Kein Schneiden oder Modifizieren des Originalkabelbaums
• Passend für ISO-basierte T-Kabelbäume
• Ermöglicht eine vollständig reversible Installation

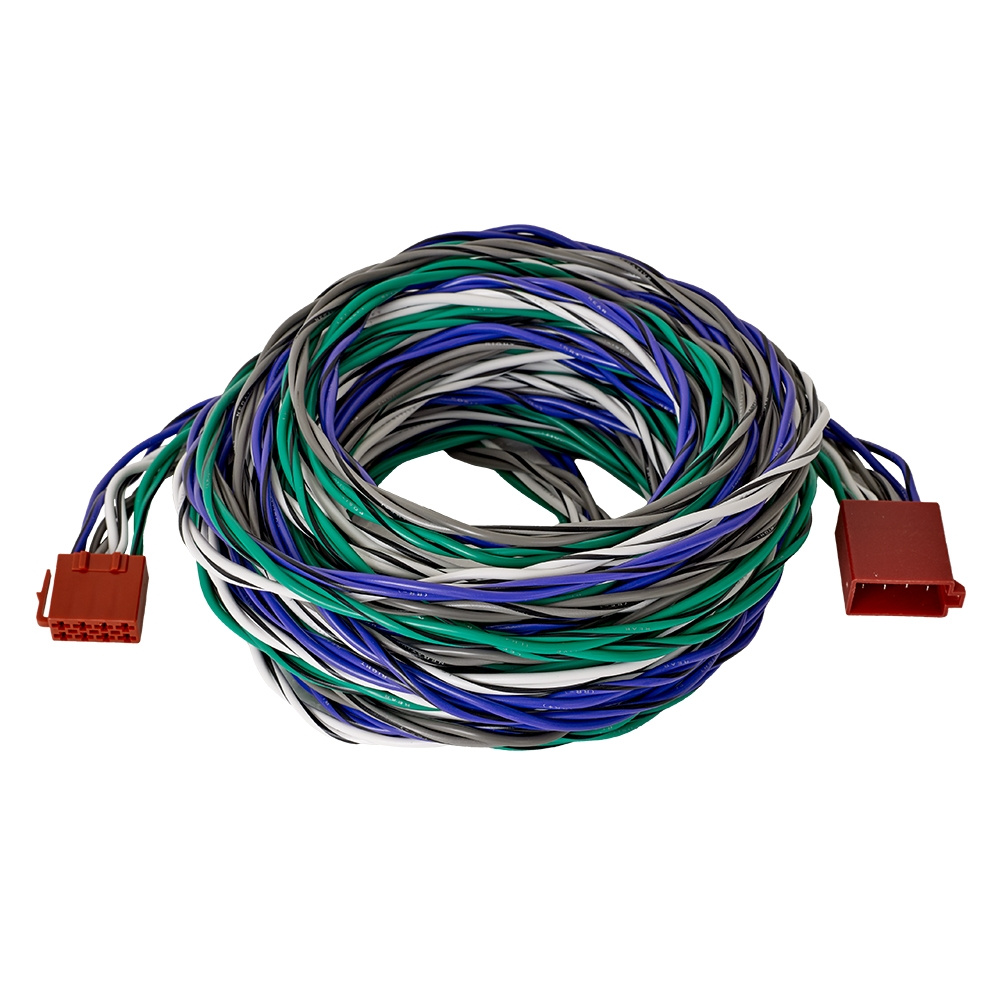

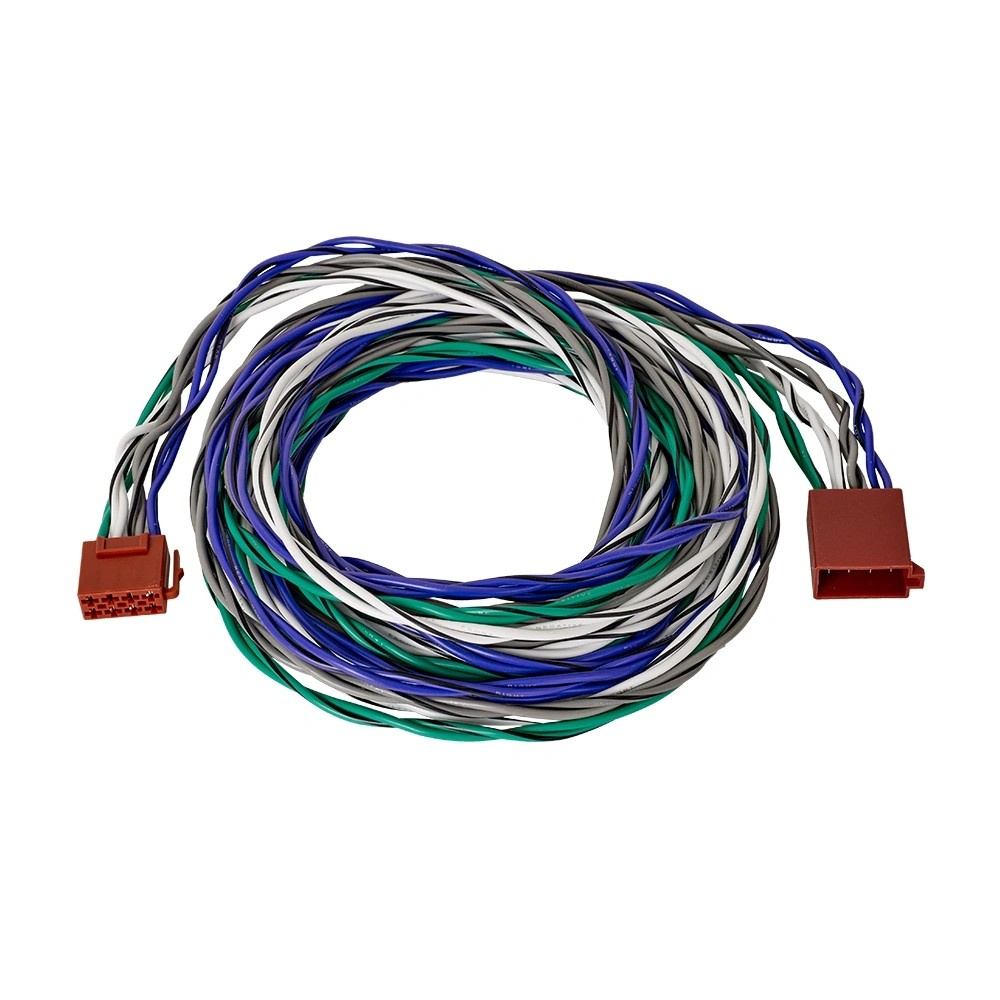

Auto-Connect ISOSCEXT ist ein ISO-Verlängerungskabel für Lautsprecher mit 8 Stiften. Wird als praktische Möglichkeit verwendet, um zusammen mit einem Plug&Play-Kabelbaum (SOT-Kabelbaum) ein High-Level-Signal zu einem DSP zu holen, als Rückführung von einer Endstufe und vieles mehr!

• 3/6 Meter langes ISO-Verlängerungskabel
• 2x1.5mm2 OFC-Lautsprecherkabel
• Verdrillte Leiter in ISO-Farben (weiß, grau, grün, lila) zur Minimierung von Störungen
• Stecker auf Buchse
