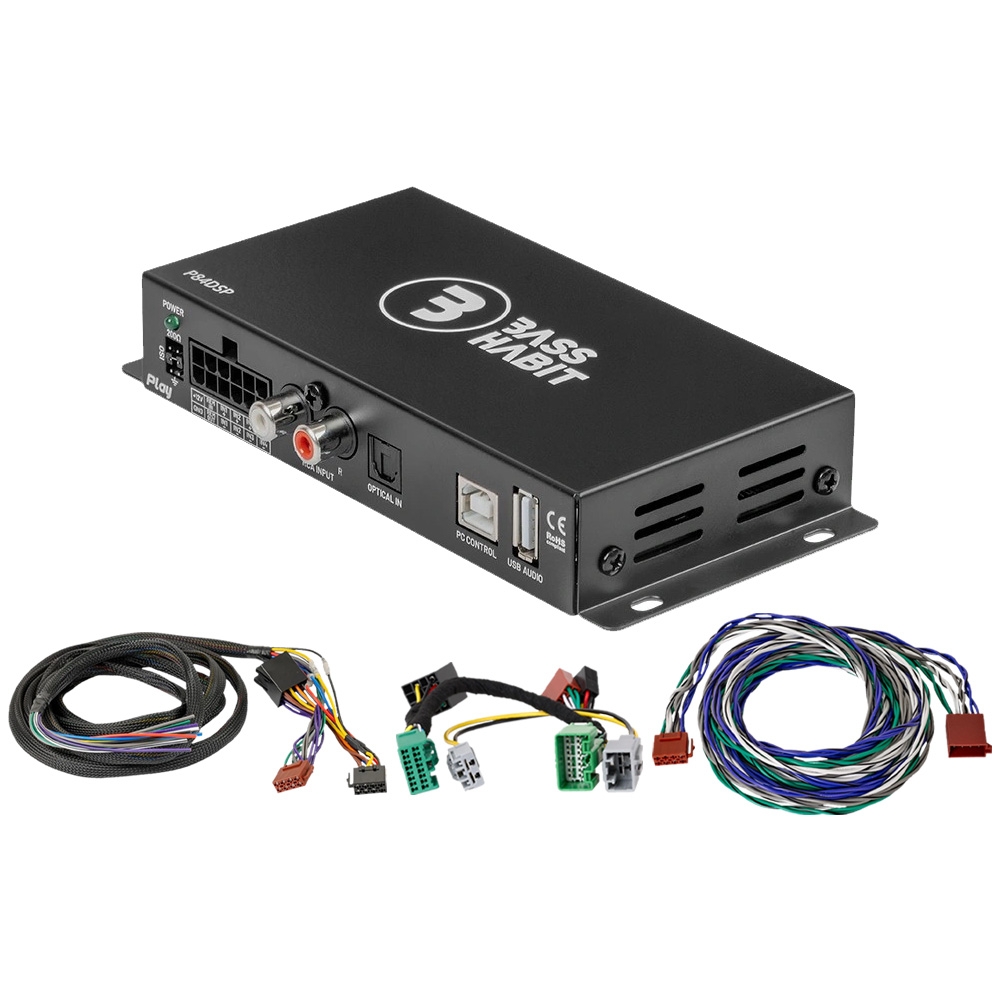

Bass Habit P84DSP ist das Herzstück deines Volvo-Soundaufbaus von 2007 bis 2016. Mit 8 Kanälen, fortschrittlichem EQ und Zeitkompensation feinjustierst du den Klang exakt nach deinem Geschmack. Die Plug-& Play-Adapter sorgen dafür, dass du auf einfache Weise eine Verbindung zum Fahrzeug herstellen kannst und gleichzeitig alle Signale und die Stromversorgung erhältst, die du für den Soundprozessor brauchst!

Beginne damit zu entscheiden, ob du die Lautsprecher im Auto über eine separate Endstufe betreiben möchtest oder ob sie weiterhin vom Originalgerät angetrieben werden sollen. Wenn die Lautsprecher weiterhin vom Originalgerät betrieben werden sollen (oder du eigene Kabel verlegen willst), wählst du keine Rückführung für Lautsprecher. Wenn du eine Endstufe anschließen möchtest, die die Lautsprecher im Auto betreibt, wähle dann eine Rückführung für Lautsprecher dazu.

Wähle die Kabellängen abhängig davon, wo du den Soundprozessor montieren möchtest. Wenn du ihn im Kofferraum montieren willst, sind 5/6 Meter passend, ansonsten reichen 3 Meter oft aus, um ihn z. B. im Handschuhfach oder unter einem Sitz zu montieren.

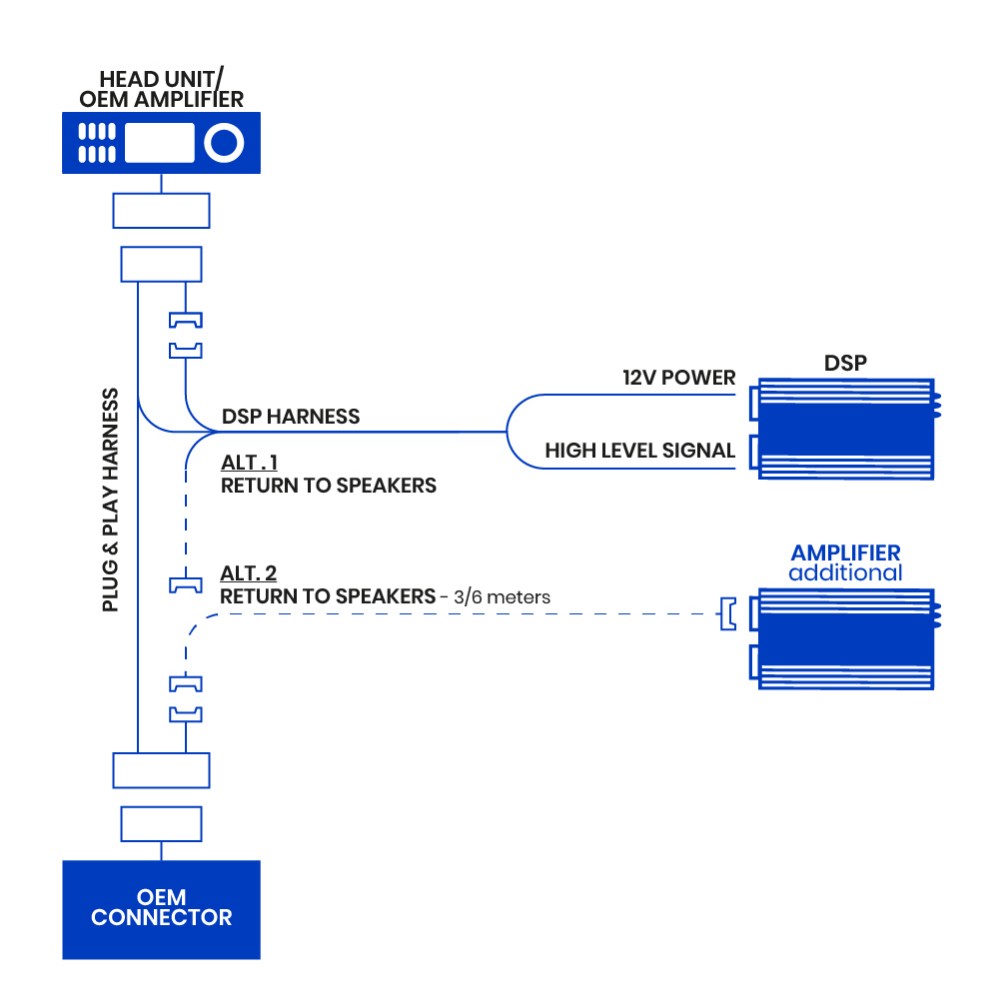

Alternative 1 (ohne Rückführung für Lautsprecher):

Alternative 2 (mit Rückführung für Lautsprecher):

Anschlussanleitung an den DSP:

Gelb: +12V Dauerplus
Schwarz: Masse
Rot: zündungsgeschaltetes +12V / ACC
(Das rote Kabel wird normalerweise nicht verwendet, da der Soundprozessor über eine automatische Einschaltfunktion verfügt)

Weiß: Links vorne +
Weiß/Schwarz: Links vorne -
Grau: Rechts vorne +
Grau/Schwarz: Rechts vorne -
Grün: Links hinten +
Grün/Schwarz: Links hinten -
Lila: Rechts hinten +
Lila/Schwarz: Rechts hinten -

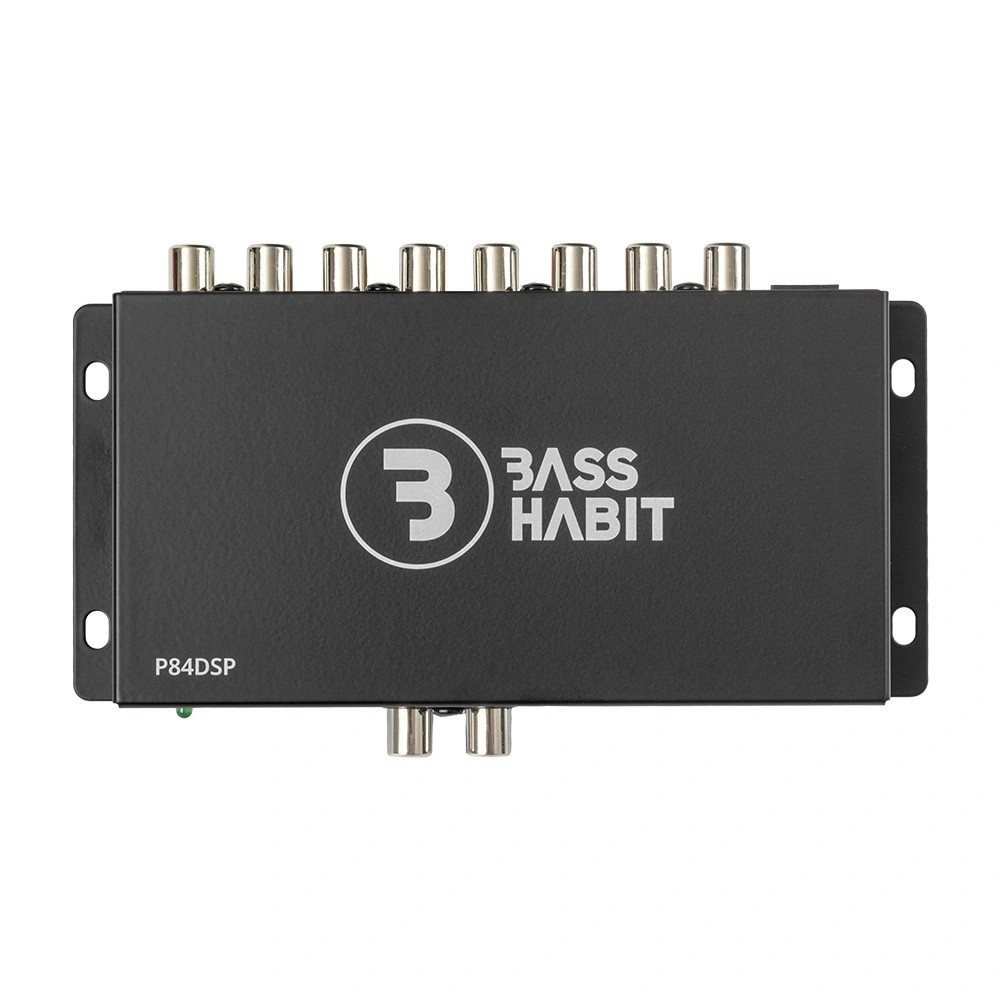

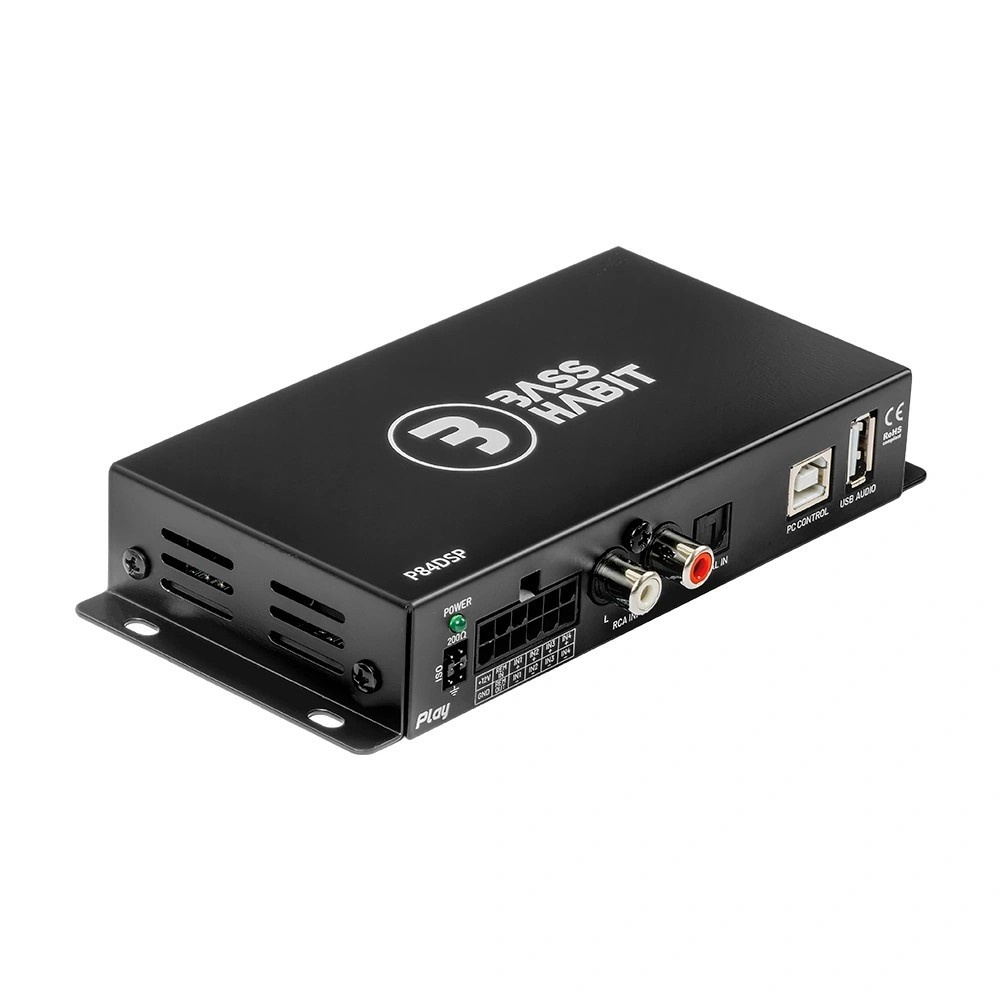

Bass Habit P84DSP ist ein Audioprozessor/DSP, entwickelt für Audioaufbauten, bei denen mehrere Endstufen, verschiedene Lautsprechertypen und mehrere Signalquellen zusammenarbeiten sollen. Mit 4 Eingängen und 8 Ausgängen fungiert er als Kontrollzentrum für das gesamte Audiosystem des Fahrzeugs. Hier kann jeder Kanal individuell mit EQ, Frequenzweiche und Zeitkompensation angepasst werden, wodurch es möglich wird, das Klangbild genau so zu formen, wie du es möchtest!

• 4 Eingänge und 8 RCA-Ausgänge für flexiblen Systemaufbau
• Bis zu 31-Band-EQ pro Kanal für präzise Feinabstimmung
• Mehrere Filtertypen: Butterworth, Linkwitz-Riley und Bessel
• Frequenzweiche mit Steilheit bis zu 48 dB/Oktave
• Zeitkompensation in Schritten von 0.021 ms (1 cm)
• High Performance AKM DSP mit Cirrus Logic DAC
• Signal-/Rauschverhältnis ≥100 dB für einen sauberen Signalweg
• Unterstützung für High-Level, RCA, optischen Eingang, Bluetooth 5.4 und USB-Audio

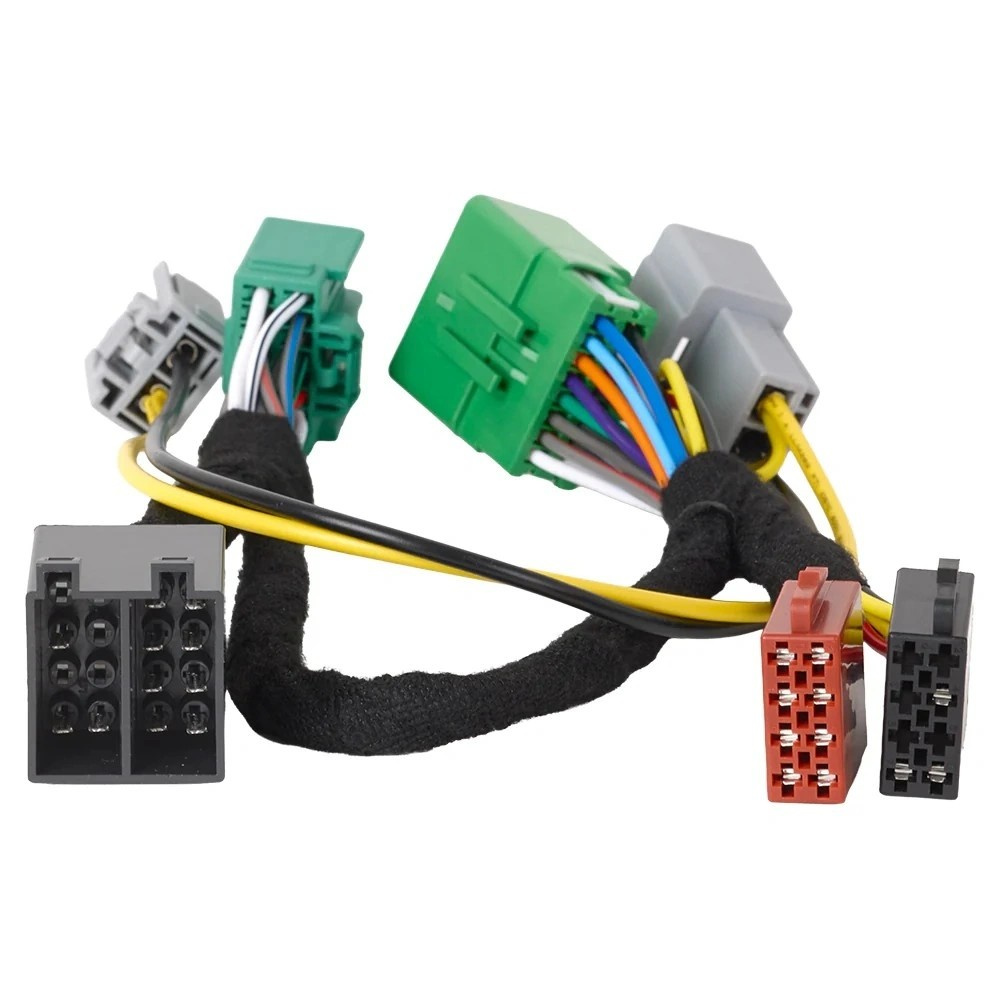

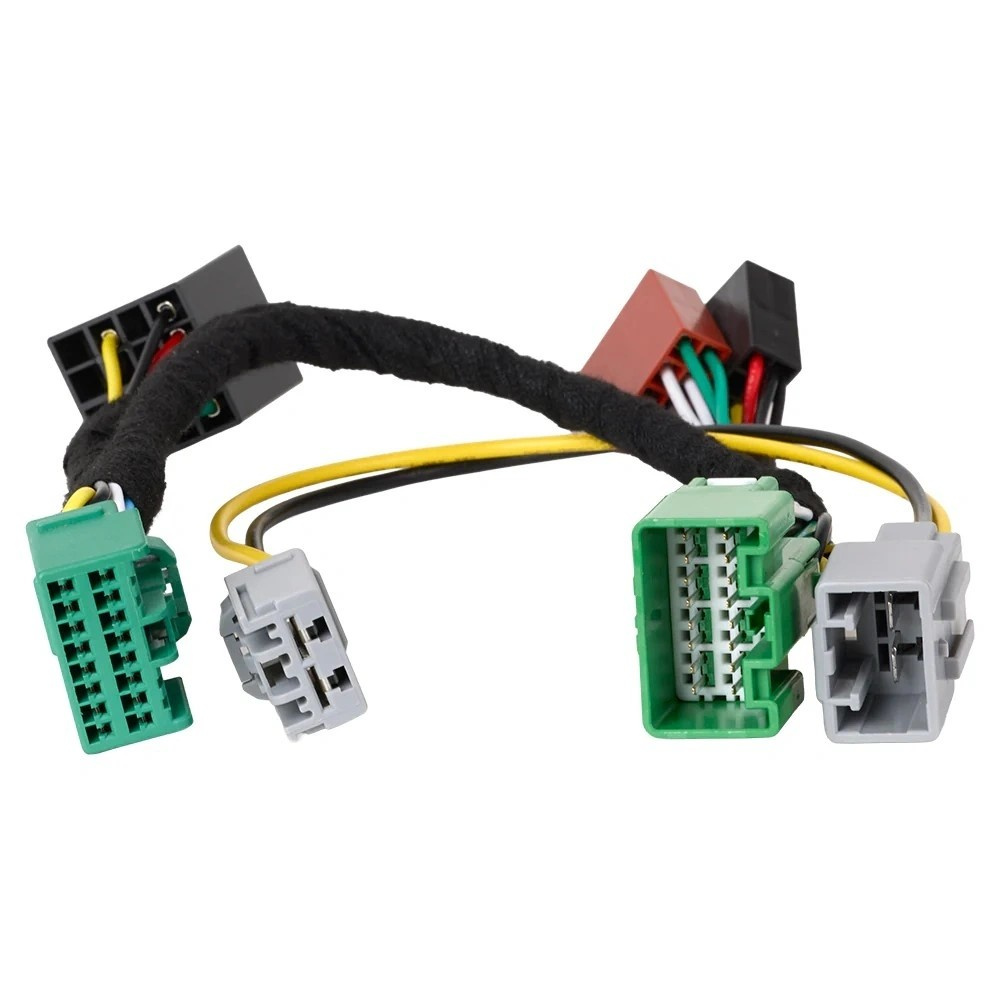

Auto-Connect VOPNP03 ist ein fahrzeugspezifisches Plug-& Play-SOT-Kabel für Volvo-Modelle mit High Performance-Soundsystem. Es ermöglicht den Anschluss von DSP, Audioprozessor oder Signalwandler, ohne das Originalkabel des Fahrzeugs zu beeinträchtigen. Das Kabel wird in der OEM-Endstufe des Fahrzeugs oder dem dazugehörigen Kabelbaum montiert und funktioniert als Zwischenverbindung, über die Hochpegelsignal, Lautsprecherkabel und Strom auf vollständig reversible Weise entnommen und zurückgeführt werden können.

• Plug-& Play-Integrationsadapter für Volvo
• Geeignet für High Performance-Soundsystem
• Zur Verbindung von DSP, Audioprozessor oder Wandler
• Kein Schneiden oder Modifizieren des Originalkabelbaums
• Vollständig rückrüstbare Installation
• Von Volvo-Steckverbindern zu ISO-Steckverbindern
• Wird in der OEM-Endstufe oder im Originalkabelbaum montiert

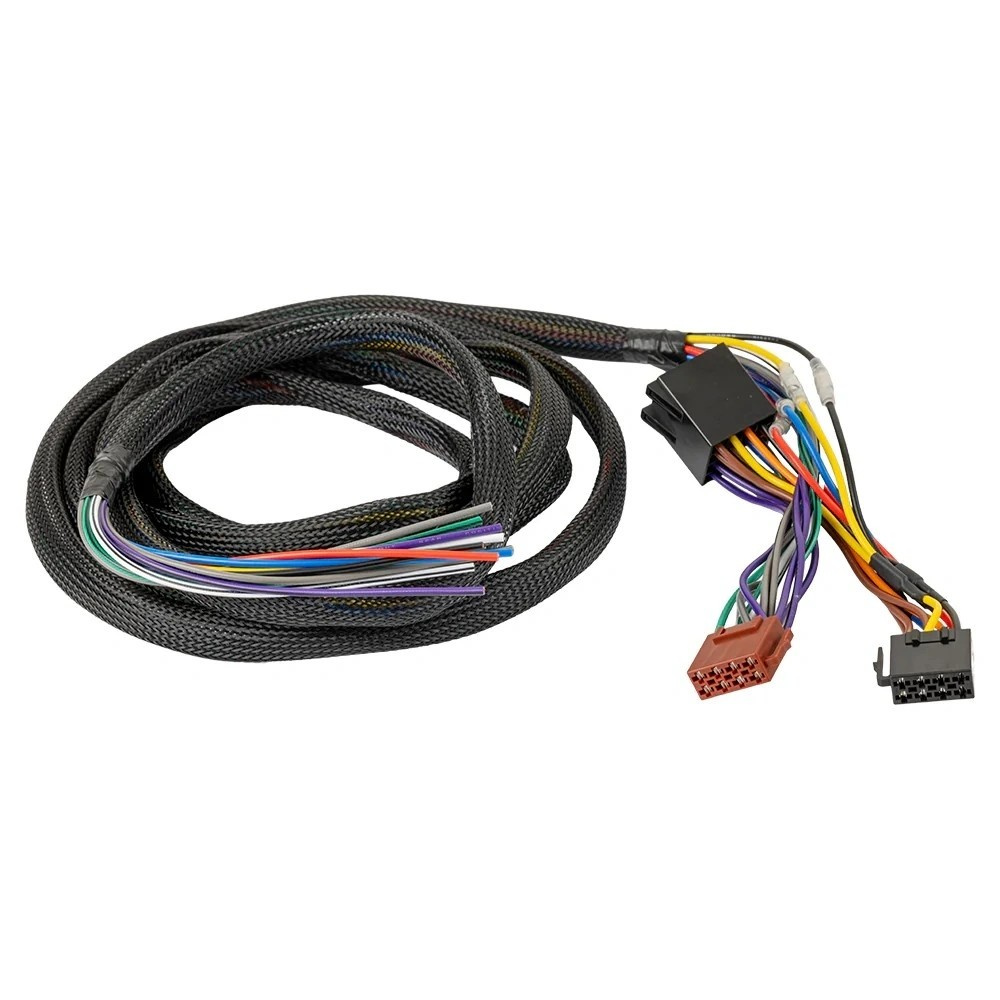

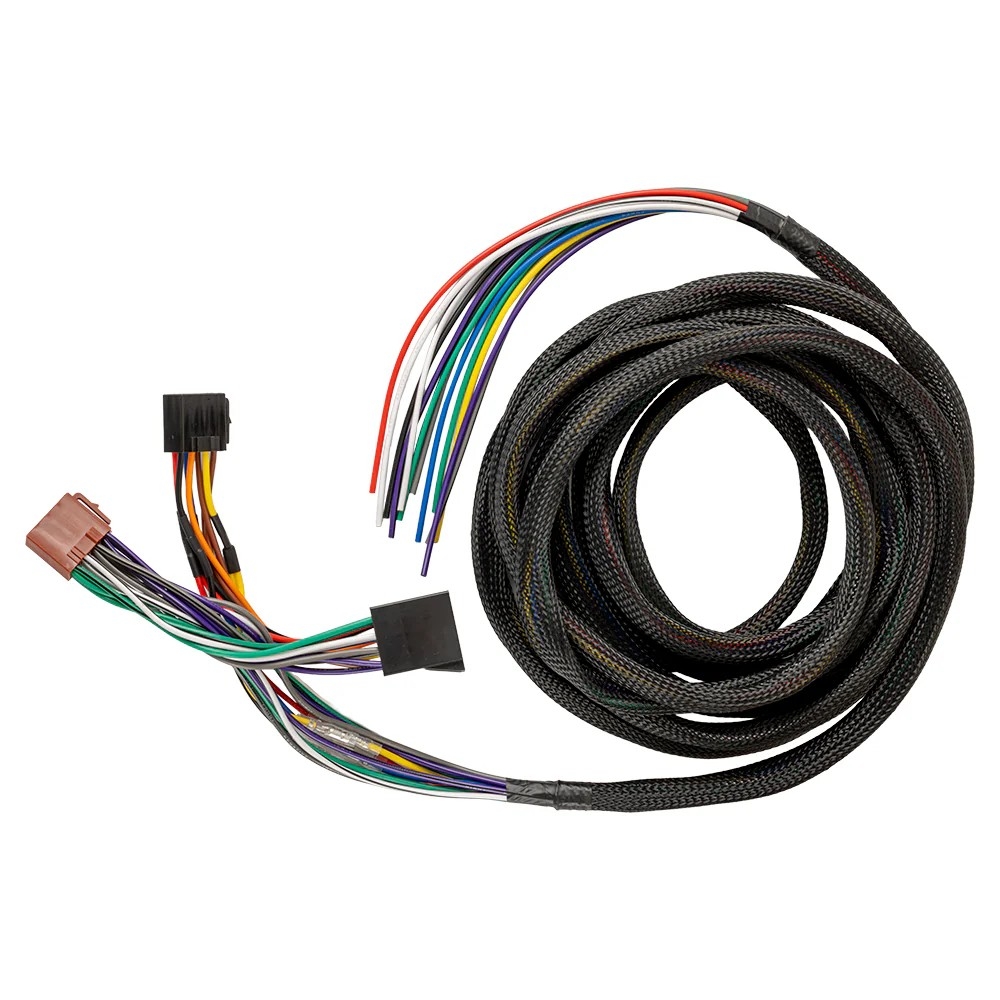

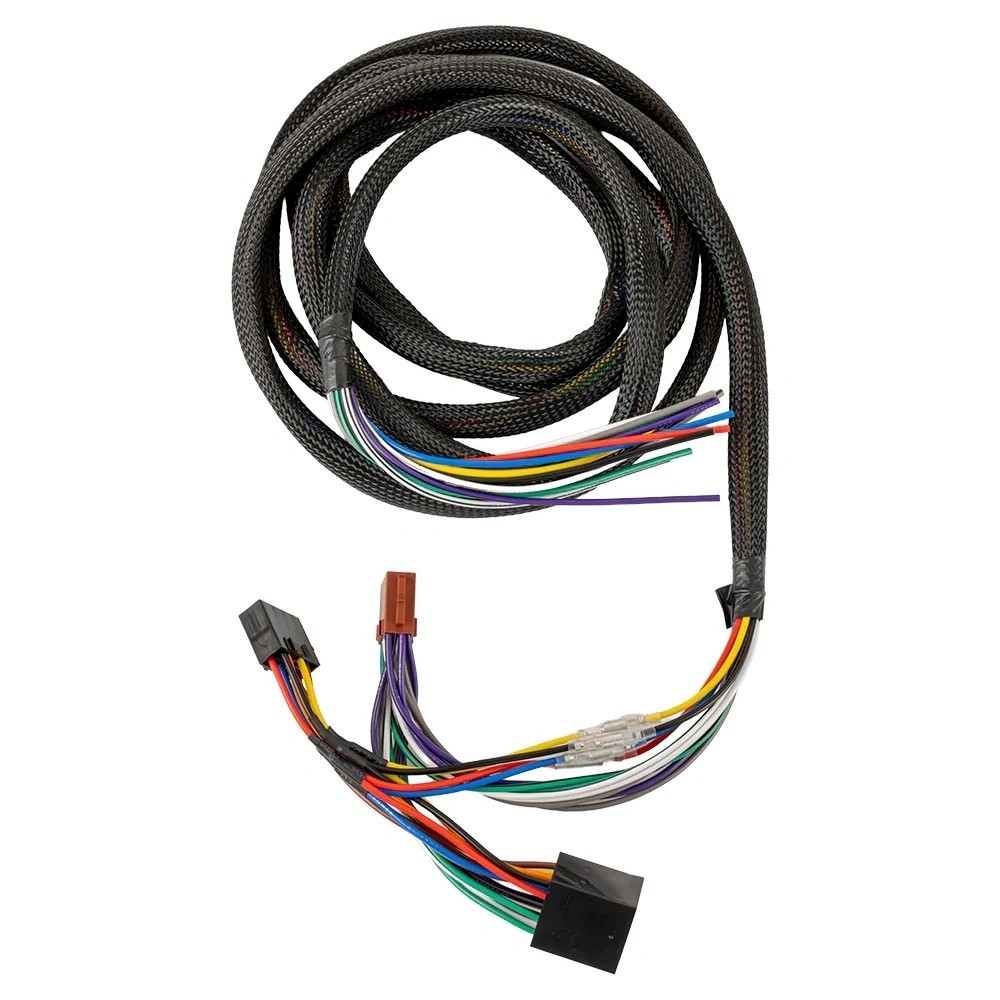

Auto-Connect UNIHLISO ist ein Plug-& Play-Kabel, das die Integration einer Endstufe oder eines DSP in ein Originalsystem erleichtert, ohne Eingriffe in den Fahrzeugkabelbaum vornehmen zu müssen. Der Adapter wird über ISO-Steckverbinder angeschlossen und liefert sowohl Hochpegelsignal von den Lautsprecherausgängen als auch die erforderlichen Stromanschlüsse im selben Kabel. Mit einer Länge von 3/5 Metern besteht große Flexibilität bei der Platzierung der Geräte, zum Beispiel unter dem Sitz oder im Kofferraum, während die Installation sauber, übersichtlich und vollständig rückrüstbar bleibt.

• Plug-& Play-Adapter über ISO-Steckverbinder
• Lieferung von Hochpegelsignal für DSP und Endstufe
• Integrierte Stromanschlüsse: +12V, Masse, Remote und Zündung
• 3/5 Meter Kabellänge für flexible Installation
• Farbkodiert nach Standard für einfachen Anschluss
• Kein Schneiden oder Modifizieren des Originalkabelbaums
• Passend für ISO-basierte T-Kabelbäume
• Ermöglicht eine vollständig reversible Installation

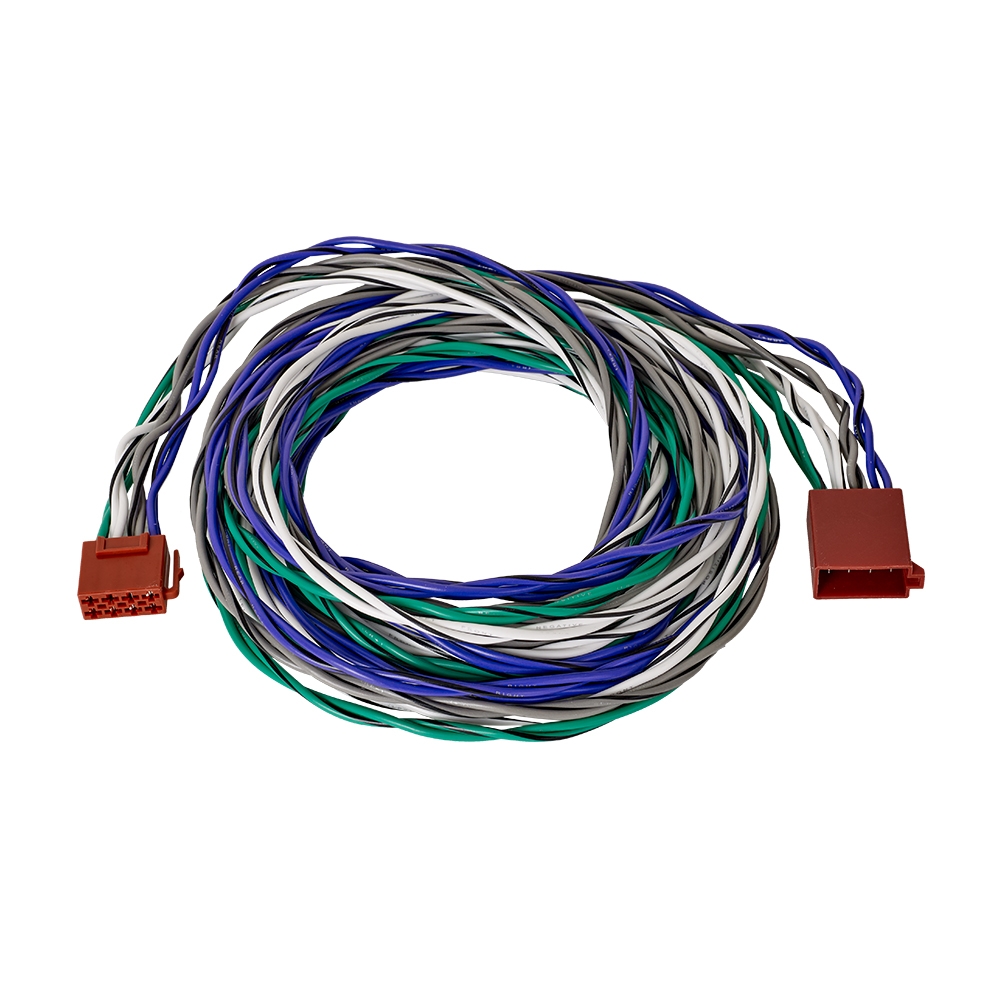

Auto-Connect ISOSCEXT ist ein ISO-Verlängerungskabel für Lautsprecher mit 8 Pins. Es wird als praktische Lösung verwendet, um zusammen mit einem Plug&Play-Kabelbaum (SOT-Kabelbaum) ein Hochpegelsignal zu einem DSP zu holen, als Rückführung von einer Endstufe und vieles mehr!

• 3/6 Meter langes ISO-Verlängerungskabel
• 2x1.5mm2 OFC-Lautsprecherkabel
• Verdrillte Leiter in ISO-Farben (weiß, grau, grün, lila) zur Minimierung von Störungen
• Stecker auf Buchse

Passend für
Volvo C30 2006–2013*
Volvo C70 2006–2013*
Volvo S40 2004–2012*
Volvo S60 2010–2018
Volvo S80 2006–2018
Volvo V40 2012–2019
Volvo V50 2004–2012*
Volvo V60 2010–2018
Volvo V70 2008–2016
Volvo XC60 2009–2017
Volvo XC70 2007–2016
Volvo XC90 2003–2014

* Die originale Endstufe befindet sich normalerweise im Kofferraum, meist auf der linken Seite.
Passend für Volvo mit High Performance-Soundpaket und wird an der Endstufe montiert, die normalerweise unter dem Beifahrersitz sitzt.
