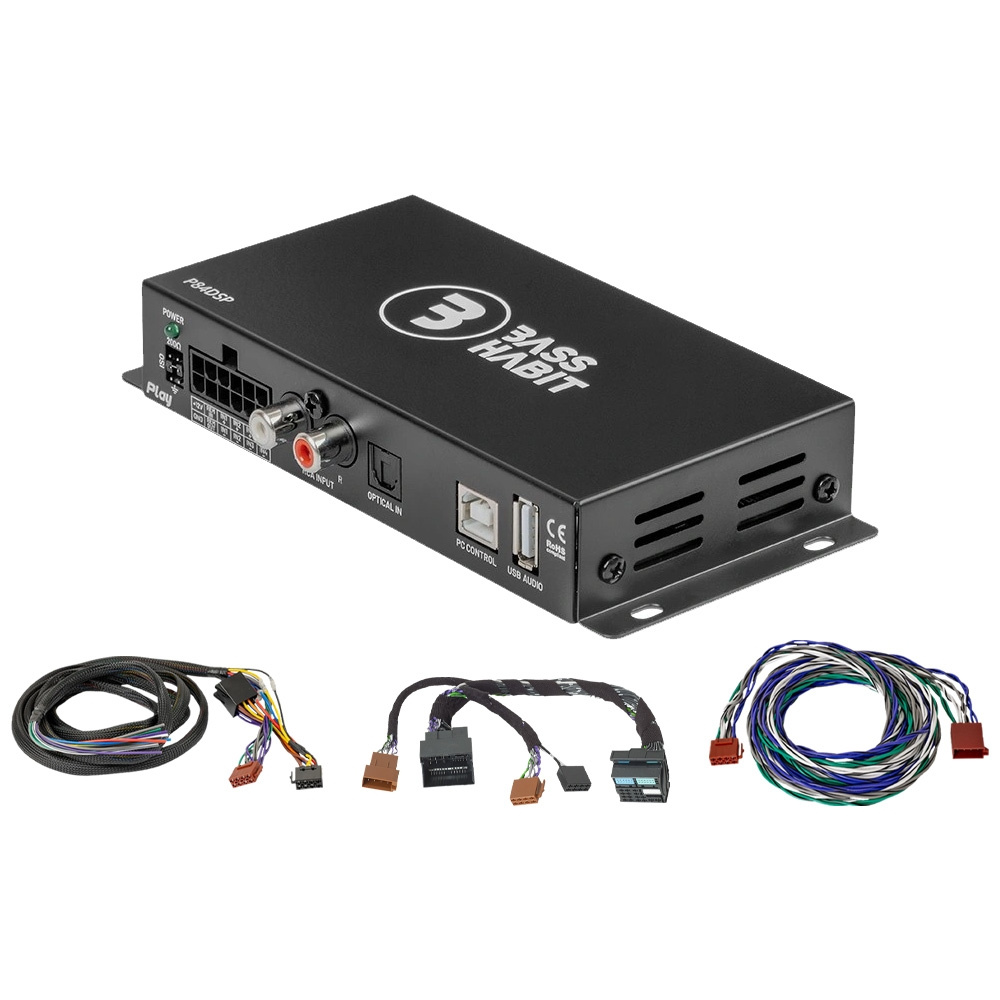

Bass Habit P84DSP ist ein leistungsstarker 8-kanaliger Klangprozessor, mit dem du die Kontrolle über das Soundsystem des Autos präzise übernehmen kannst. Die Plug & Play-Adapter sorgen dafür, dass du das System auf einfache Weise mit dem Fahrzeug verbinden kannst und gleichzeitig alle Signale und die Stromversorgung, die du für den Klangprozessor benötigst, ganz unkompliziert erhältst!

Beginne damit zu entscheiden, ob du die Lautsprecher im Auto über eine separate Endstufe betreiben möchtest oder ob sie weiterhin vom Originalgerät angetrieben werden sollen. Wenn die Lautsprecher weiterhin vom Originalgerät betrieben werden sollen (oder wenn du eigene Kabel verlegst), wählst du keinen Rückweg für die Lautsprecher. Wenn du eine Endstufe anschließen möchtest, die die Lautsprecher im Auto antreibt, wählst du einen Rückweg für die Lautsprecher dazu.

Wähle die Kabellängen abhängig davon, wo du den Klangprozessor montieren möchtest. Soll er im Kofferraum montiert werden, sind 5/6 Meter passend, ansonsten reichen oft 3 Meter aus, um ihn z. B. im Handschuhfach oder unter einem Sitz zu montieren.

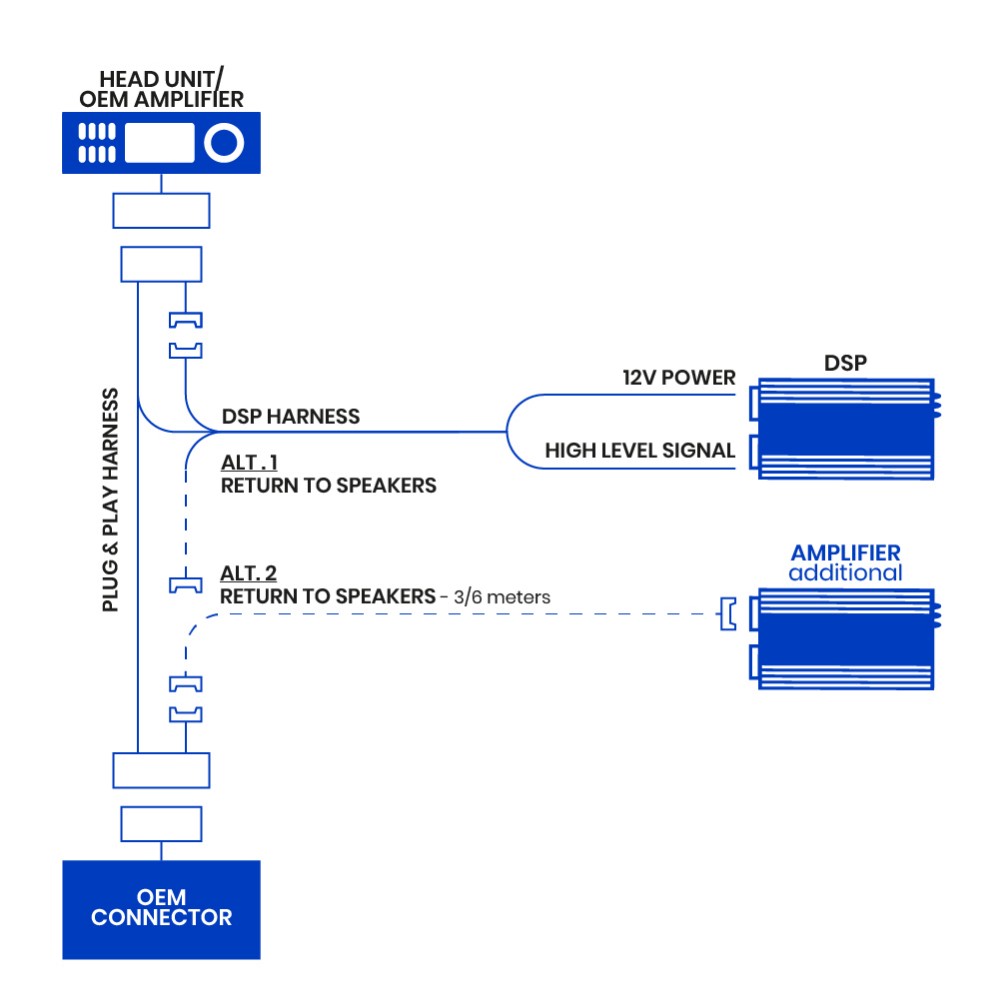

Alternativ 1 (ohne Rückweg für Lautsprecher):

Alternativ 2 (mit Rückweg für Lautsprecher):

Anschlussanleitung an den DSP:

Gelb: +12V Dauerstrom
Schwarz: Masse
Rot: zündungsgesteuertes +12V / ACC
(Das rote Kabel wird normalerweise nicht verwendet, da der Klangprozessor über automatische Einschaltung verfügt)

Weiß: Links vorne +
Weiß/schwarz: Links vorne -
Grau: Rechts vorne +
Grau/schwarz: Rechts vorne -
Grün: Links hinten +
Grün/schwarz: Links hinten -
Lila: Rechts hinten +
Lila/schwarz: Rechts hinten -

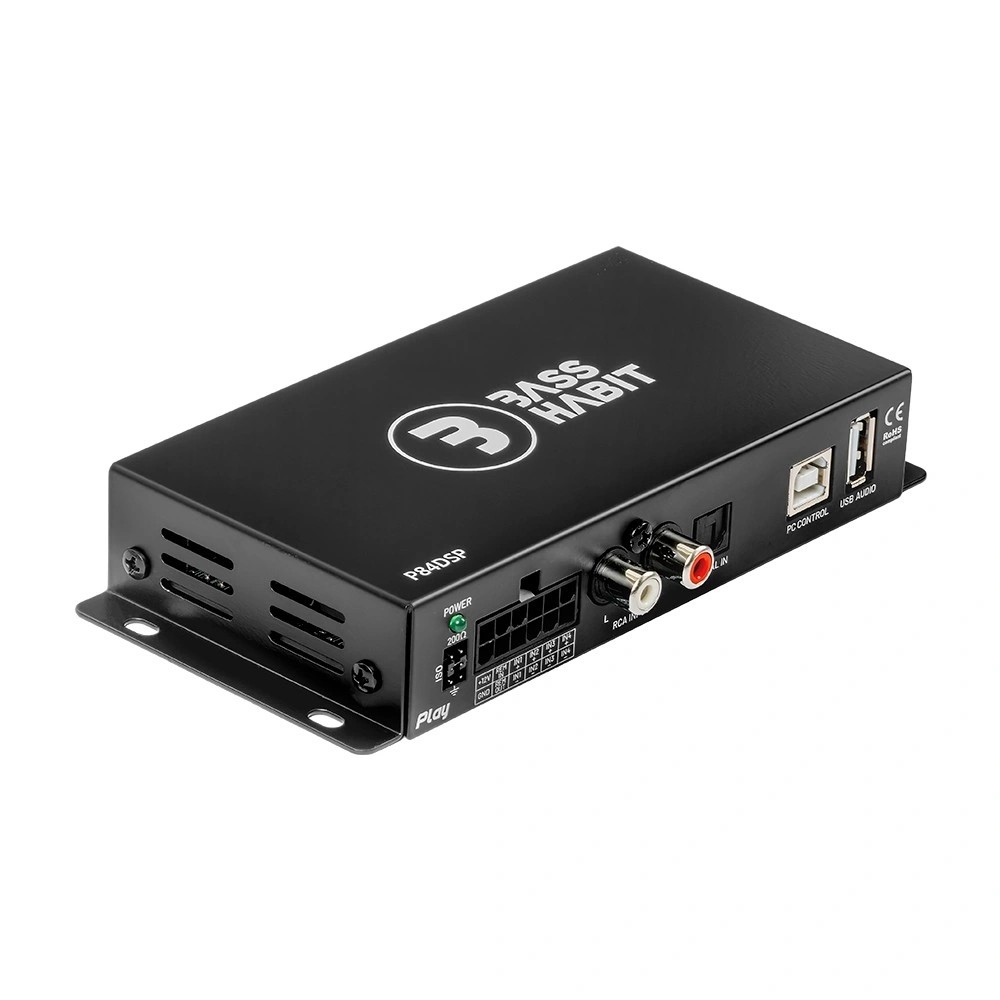

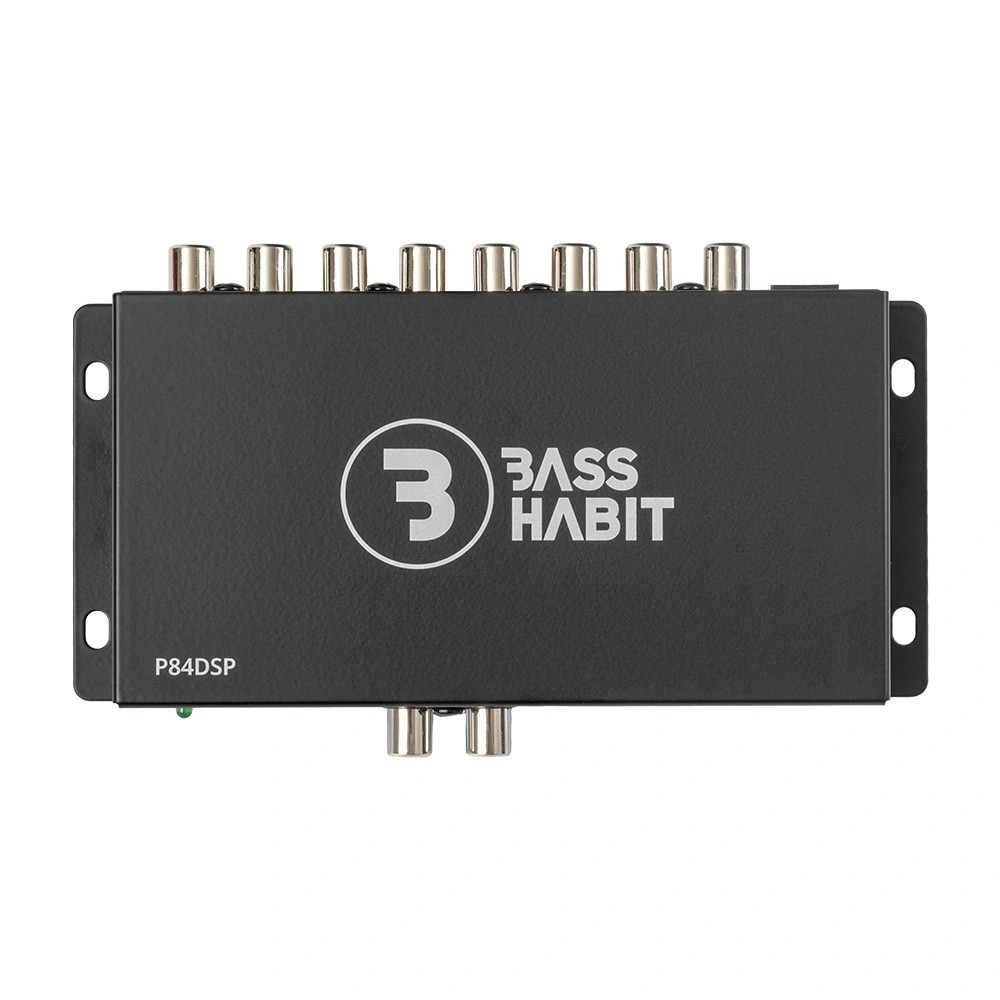

Bass Habit P84DSP ist ein Klangprozessor/DSP, entwickelt für Audioaufbauten, bei denen mehrere Endstufen, verschiedene Lautsprechertypen und mehrere Signalquellen zusammenarbeiten sollen. Mit 4 Eingängen und 8 Ausgängen fungiert er als Kontrollzentrum für das gesamte Soundsystem des Autos. Hier kann jeder Kanal einzeln mit EQ, Frequenzweichen und Laufzeitkorrektur angepasst werden, wodurch sich das Klangbild exakt so formen lässt, wie du es möchtest!

• 4 Eingänge und 8 RCA-Ausgänge für flexiblen Systemaufbau
• Bis zu 31-Band-EQ pro Kanal für präzise Feinabstimmung
• Mehrere Filtertypen: Butterworth, Linkwitz-Riley und Bessel
• Frequenzweichen mit einer Flankensteilheit von bis zu 48 dB/Oktave
• Laufzeitkorrektur in Schritten von 0.021 ms (1 cm)
• High Performance AKM DSP mit Cirrus Logic DAC
• Signal-Rausch-Verhältnis ≥100 dB für einen sauberen Signalweg
• Unterstützt High Level, RCA, optischen Eingang, Bluetooth 5.4 und USB-Audio

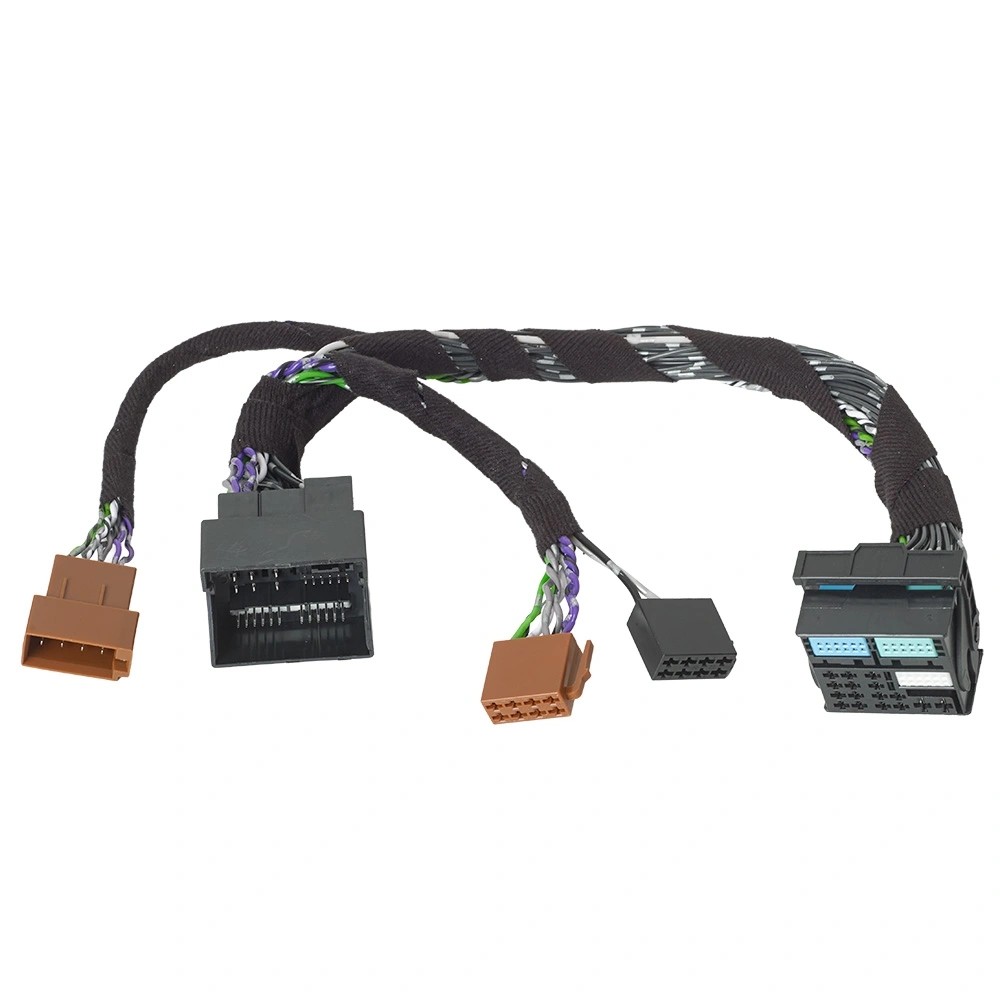

Auto-Connect VWPNP02 ist ein fahrzeugspezifisches SOT-Kabelbaum (52-Pin), das den Anschluss von Klangprozessor, DSP oder High-Level-Wandler ganz einfach macht, ohne den Original-Kabelbaum des Fahrzeugs zu beeinträchtigen. Der Kabelbaum wird zwischen dem Originalradio des Fahrzeugs und dem Zubehör angeschlossen und führt gleichzeitig das Signal zurück zu den Lautsprechern des Fahrzeugs. Eine professionelle Lösung für Fahrzeuge mit MIB-Quadlock-Anschluss.

• SOT-Kabelbaum für einfachen Plug & Play-Anschluss
• Wird zum Anschluss von Klangprozessor/DSP, Wandlern und mehr verwendet
• Keine Eingriffe in den Original-Kabelbaum des Fahrzeugs
• Vollständig rückrüstbar
• Passend für eine große Anzahl von Fahrzeugmodellen
• Von MIB-Quadlock-Anschluss zu ISO-Anschluss
• Passt für ein breites Spektrum an VW-, Audi-, Skoda-, Seat- und Cupra-Modellen

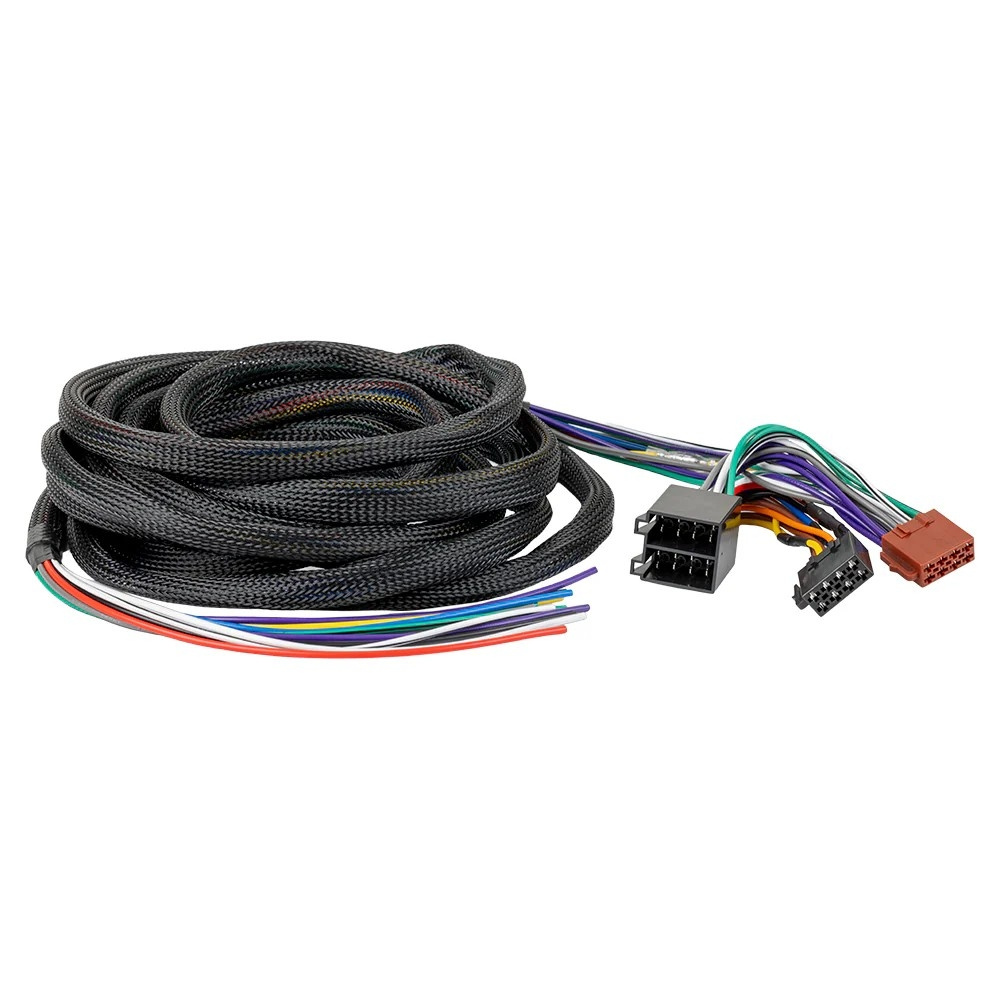

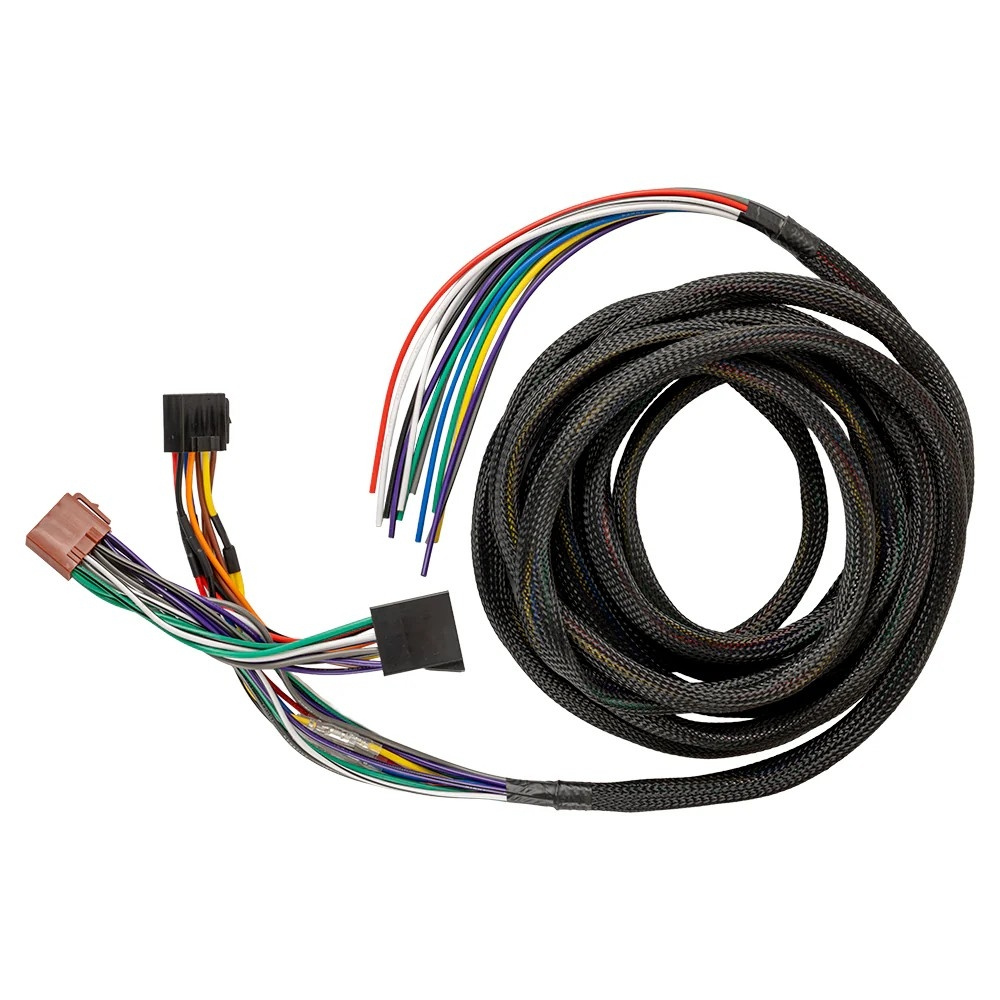

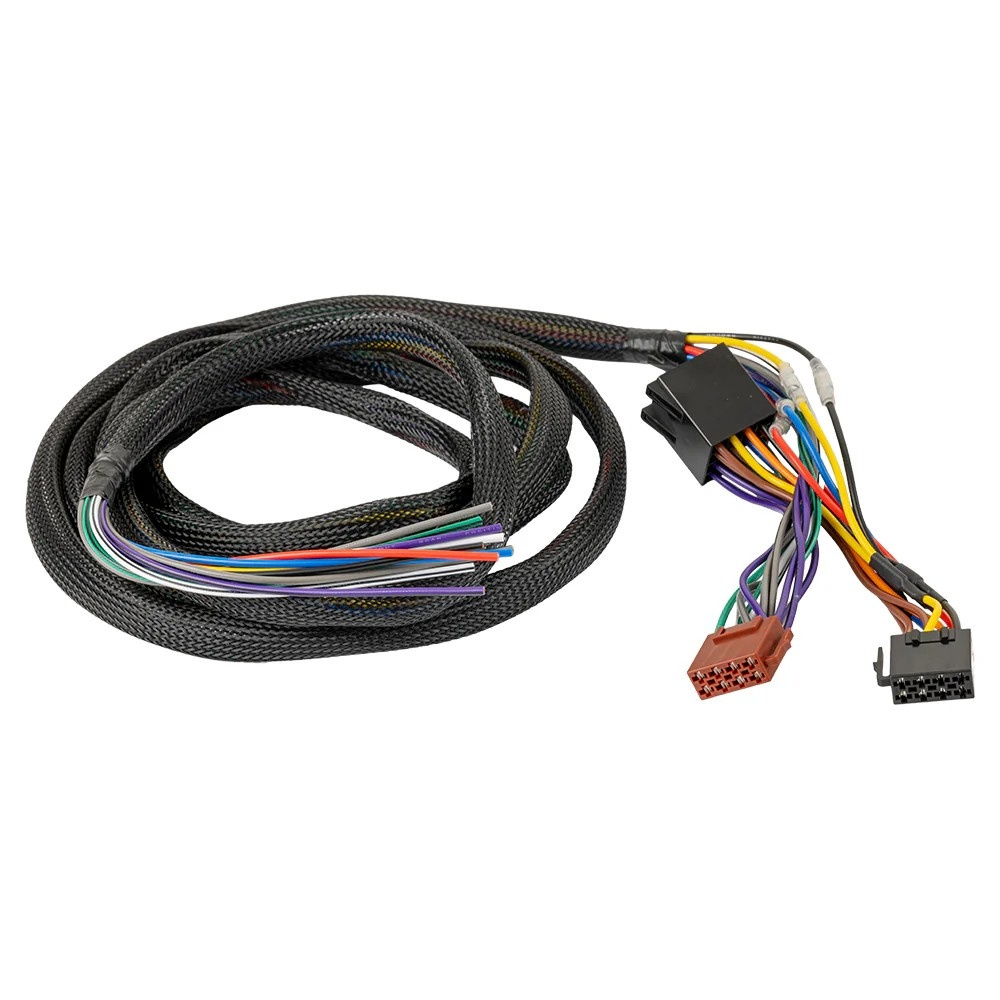

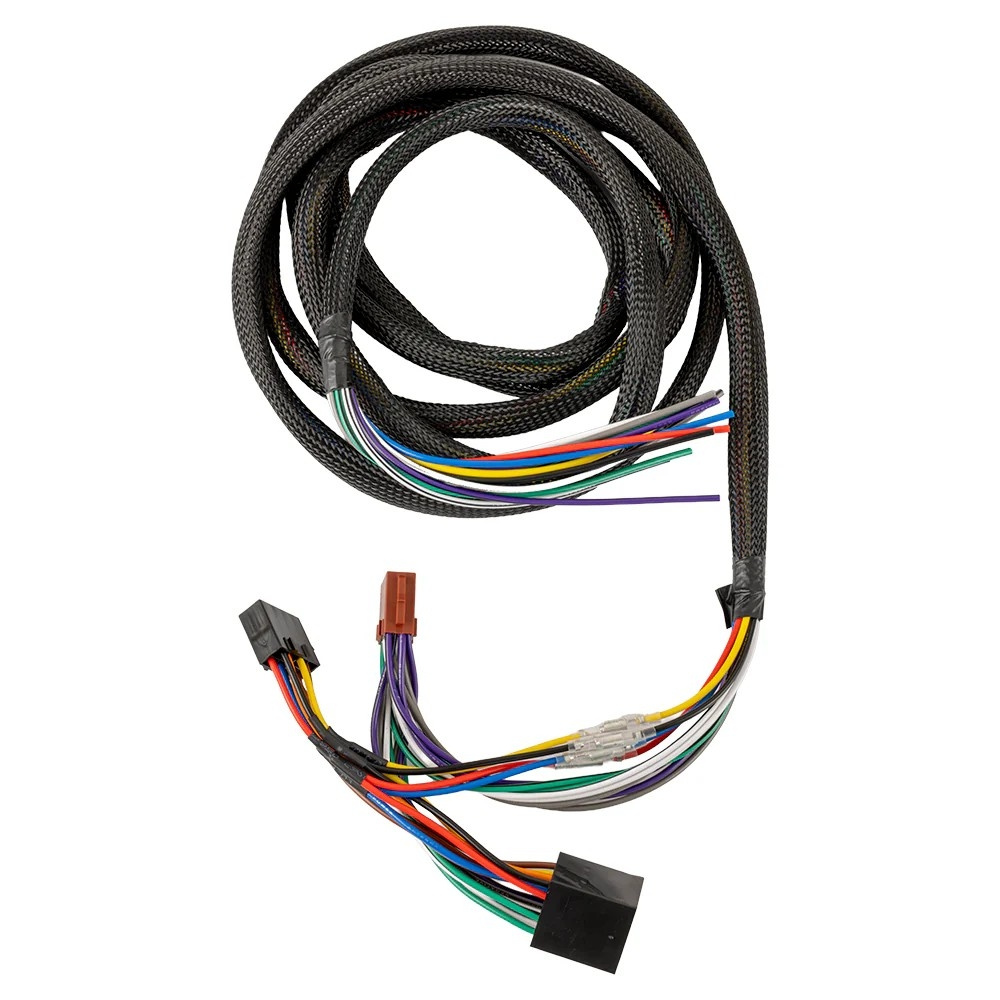

Auto-Connect UNIHLISO ist ein Plug & Play-Kabelbaum, mit dem sich eine Endstufe oder ein DSP einfach in ein Originalsystem integrieren lässt, ohne in die Fahrzeugverkabelung eingreifen zu müssen. Der Adapter wird über ISO-Anschlüsse verbunden und liefert sowohl das High-Level-Signal von den Lautsprecherausgängen als auch die notwendigen Stromanschlüsse in demselben Kabel. Mit einer Länge von 3/5 Metern besteht große Flexibilität bei der Platzierung der Komponenten, beispielsweise unter dem Sitz oder im Kofferraum, während die Installation sauber, übersichtlich und vollständig rückrüstbar bleibt.

• Plug & Play-Adapter über ISO-Anschlüsse
• Liefert High-Level-Signal für DSP und Endstufe
• Integrierte Stromanschlüsse: +12V, Masse, Remote und Zündung
• 3/5 Meter Kabellänge für flexible Installation
• Farbcodiert gemäß Standard für einfachen Anschluss
• Kein Schneiden oder Modifizieren des Original-Kabelbaums
• Passend für ISO-basierte T-Kabelbäume
• Ermöglicht eine vollständig reversible Installation

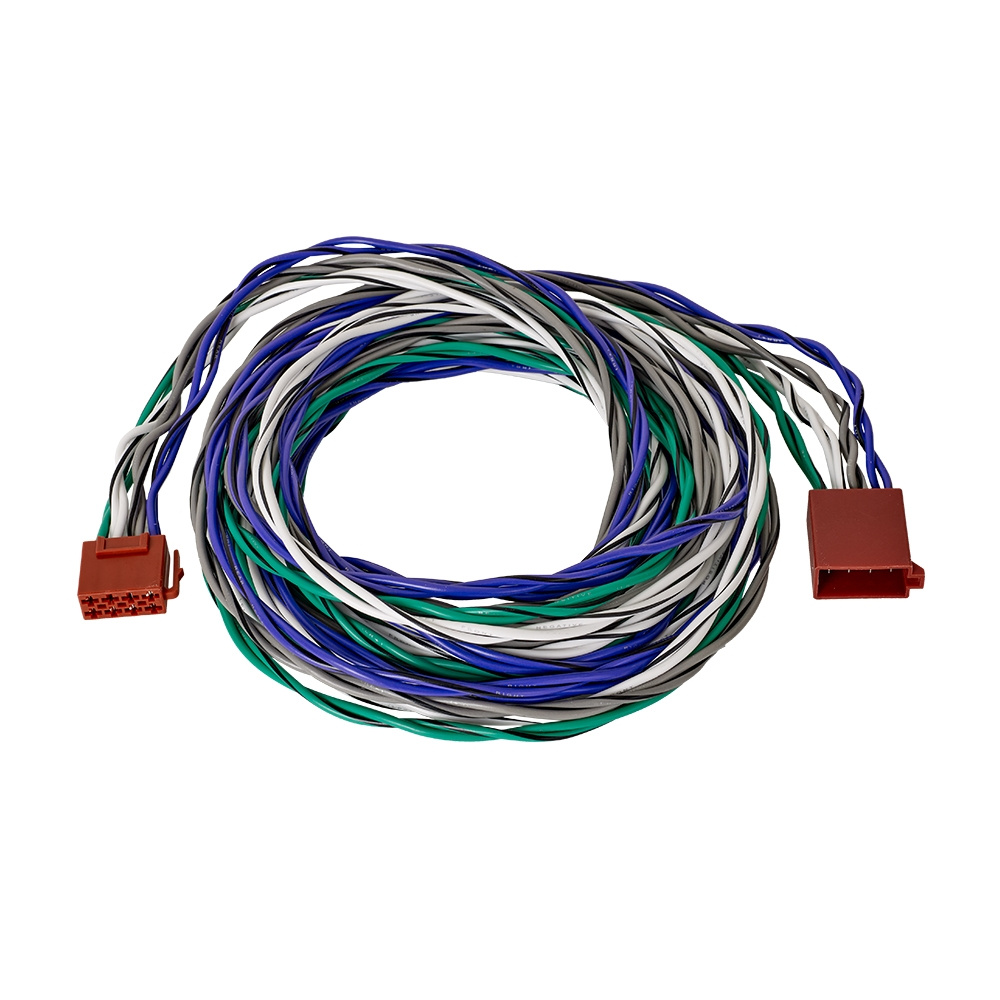

Auto-Connect ISOSCEXT ist ein ISO-Verlängerungskabel für Lautsprecher mit 8 Pins. Es wird als praktische Lösung verwendet, um zusammen mit einem Plug&Play-Kabelbaum (SOT-Kabelbaum) das High-Level-Signal zu einem DSP zu führen, als Rückführung von einer Endstufe und vieles mehr!

• 3/6 Meter langes ISO-Verlängerungskabel
• 2x1.5mm2 OFC-Lautsprecherkabel
• Verdrillte Adern in ISO-Farben (weiß, grau, grün, lila) zur Minimierung von Störungen
• Stecker auf Buchse

Passend für

Volkswagen
Volkswagen Amarok 2017-2020 (2H Facelift)
Volkswagen Amarok 2023- (T1)
Volkswagen Ameo 2016-2020 (631)
Volkswagen Arteon 2017-2020 (3H)
Volkswagen Arteon 2021-2025 (3H Facelift)
Volkswagen Atlas 2018-2020 (CA)
Volkswagen Atlas 2020-2023 (CA Facelift 1)
Volkswagen Atlas 2024- (CA Facelift 2)
Volkswagen Beetle 2017-2018 (5C Facelift)
Volkswagen Caddy 2015-2020 (Mk4)
Volkswagen Caddy 2020- (Mk5)
Volkswagen Caravelle 2016-2019 (T6)
Volkswagen Caravelle 2019-2024 (T6.1)
Volkswagen Caravelle 2022- (T7)
Volkswagen Crafter 2017-2022 (Gen 2)
Volkswagen Crafter 2021-2025 (Gen 2 Facelift 1)
Volkswagen Golf 2013-2021 (Mk7)
Volkswagen Golf 2020- (Mk8)
Volkswagen ID. Buzz 2023-
Volkswagen ID.3 2020-2023 (E1)
Volkswagen ID.3 2023- (E1 Facelift)
Volkswagen ID.4 2021- (E21)
Volkswagen ID.5 2022- (E39)
Volkswagen ID.7 2024- (ED)
Volkswagen Jetta 2019-2024 (Mk7)
Volkswagen Jetta 2025- (Mk7 Facelift)
Volkswagen Lamando 2015-2018 (Type BM)
Volkswagen Lamando 2019-2022 (Type BM Facelift)
Volkswagen Lamando 2022- (Type DM)
Volkswagen Lavida 2018-2022 (Gen 3 Type OC/OE)
Volkswagen Lavida 2020-2023 (Gen 2 Type 18 Facelift 2)
Volkswagen Lavida 2022- (Gen 3 Type OC Facelift)
Volkswagen Magotan 2016-2019 (B8L)
Volkswagen Magotan 2020-2024 (B8L Facelift)
Volkswagen Magotan 2025- (B9)
Volkswagen Multivan 2016-2019 (T6)
Volkswagen Multivan 2019-2024 (T6.1)
Volkswagen Multivan 2022- (T7)
Volkswagen Nivus 2021-2024 (CH)
Volkswagen Nivus 2025- (CH Facelift)
Volkswagen Passat 2015-2019 (B8 / 3G)
Volkswagen Passat 2020-2024 (B8 Facelift / CB)
Volkswagen Passat 2024- (B9 / CJ)
Volkswagen Polo 2015-2017 (Mk5 Facelift)
Volkswagen Polo 2018- (Mk6)
Volkswagen Scirocco 2015-2018 (Mk3 Facelift)
Volkswagen Sharan 2016-2023 (7N Facelift)
Volkswagen T-Cross 2019-2023 (C1)
Volkswagen T-Cross 2024- (D3)
Volkswagen T-Roc 2018-2022 (A1)
Volkswagen T-Roc 2022-2026 (D1)
Volkswagen T-Roc 2026- (Mk2)
Volkswagen Taigo 2022- (CS1)
Volkswagen Talagon 2021-
Volkswagen Taos 2021-2024 (CL)
Volkswagen Taos 2025- (CL Facelift)
Volkswagen Tavendor 2023-
Volkswagen Tayron 2019-2022 (OD)
Volkswagen Tayron 2023- (OD Facelift)
Volkswagen Tayron 2025- (R4)
Volkswagen Teramont 2018-2020 (Mk1)
Volkswagen Teramont 2020-2023 (Mk1 Facelift 1)
Volkswagen Teramont 2024- (Mk1 Facelift 2)
Volkswagen Tiguan 2012-2016 (Mk1 Facelift)
Volkswagen Tiguan 2016-2024 (Mk2)
Volkswagen Tiguan 2024- (Mk3)
Volkswagen Touareg 2011-2018 (II)
Volkswagen Touareg 2018- (III)
Volkswagen Touran 2016- (Mk2)
Volkswagen Transporter 2016-2019 (T6)
Volkswagen Transporter 2019-2024 (T6.1)
Volkswagen Transporter 2022- (T7)
Volkswagen up! 2017-2024 (BL Facelift)
Volkswagen Viloran 2020-2022
Volkswagen Viloran 2022-
Volkswagen Virtus 2020-2022 (BZ)
Volkswagen Virtus 2023- (D2)

Audi
Audi A1 2010-2019 (8X)
Audi A1 2019- (GB)
Audi A3 2012-2016 (8V)
Audi A3 2016-2020 (8V Facelift)
Audi A3 2020-2024 (8Y)
Audi A3 2024- (8Y Facelift)
Audi A4 2008-2016 (B8)
Audi A4 2016-2025 (B9)
Audi A5 2007-2012 (8T)
Audi A5 2012-2017 (8T Facelift)
Audi A5 2017-2025 (F5)
Audi A5 2025- (FU)
Audi A6 2011-2018 (C7)
Audi A6 2018-2025 (C8)
Audi A6 2025- (C9)
Audi A7 2011-2018 (C7)
Audi A7 2019- (C8)
Audi Q2 2017-2020 (GA)
Audi Q2 2021- (GA Facelift)
Audi Q3 2012-2018 (8U)
Audi Q3 2019-2026 (F3)
Audi Q3 2026- (FJ)
Audi Q5 2009-2013 (8R)
Audi Q5 2013-2017 (8R Facelift)
Audi Q5 2017-2020 (FY)
Audi Q5 2021-2025 (FY Facelift)
Audi RS Q3 2014-2018 (8U)
Audi RS Q3 2019- (F3)
Audi RS3 2015-2016 (8V)
Audi RS3 2016-2020 (8V Facelift)
Audi RS3 2020-2024 (8Y)
Audi RS3 2024- (8Y Facelift)
Audi RS4 2012-2016 (B8 Facelift)
Audi RS4 2016-2025 (B9)
Audi RS5 2010-2012 (8T)
Audi RS5 2012-2017 (8T Facelift)
Audi RS5 2017-2025 (F5)
Audi RS5 2025- (FU)
Audi RS6 2019- (C8)
Audi RS7 2011-2018 (C7)
Audi RS7 2019- (C8)
Audi S3 2012-2016 (8V)
Audi S3 2016-2020 (8V Facelift)
Audi S3 2020-2024 (8Y)
Audi S3 2024- (8Y Facelift)
Audi S4 2008-2016 (B8)
Audi S4 2016-2025 (B9)
Audi S5 2007-2012 (8T)
Audi S5 2012-2017 (8T Facelift)
Audi S5 2017-2025 (F5)
Audi S5 2025- (FU)
Audi S6 2011-2018 (C7)
Audi S6 2019- (C8)
Audi S7 2011-2018 (C7)
Audi S7 2019- (C8)
Audi SQ5 2018-2025 (FY)

Skoda
Skoda Citigo 2017-2019 (Mk1 Facelift)
Skoda Citigo 2020-2022 (Mk1 Facelift 2)
Skoda Enyaq iV 2021-2025 (Mk1)
Skoda Enyaq iV 2025- (Mk1 Facelift)
Skoda Fabia 2015-2018 (NJ)
Skoda Fabia 2018-2023 (NJ Facelift)
Skoda Fabia 2021- (PJ)
Skoda Kamiq 2019-2023 (Mk1)
Skoda Kamiq 2024- (Mk1 Facelift)
Skoda Karoq 2018-2022 (Mk1)
Skoda Karoq 2022- (Mk1 Facelift)
Skoda Kodiaq 2017-2021 (Mk1)
Skoda Kodiaq 2021-2024 (Mk1 Facelift)
Skoda Kodiaq 2024- (Mk2)
Skoda Kushaq 2021-2026 (Mk1)
Skoda Kushaq 2026- (Mk1 Facelift)
Skoda Octavia 2013-2017 (5E)
Skoda Octavia 2017-2020 (5E Facelift)
Skoda Octavia 2020-2024 (NX)
Skoda Octavia 2024- (NX Facelift)
Skoda Scala 2019-2023 (Mk1)
Skoda Scala 2024- (Mk1 Facelift)
Skoda Slavia 2022-
Skoda Superb 2015-2020 (3V)
Skoda Superb 2020-2024 (3V Facelift)
Skoda Superb 2024- (B9)

Seat
Seat Alhambra 2016-2022 (7N Facelift)
Seat Arona 2018-2021 (KJ)
Seat Arona 2021-2026 (KJ Facelift 1)
Seat Arona 2026- (KJ Facelift 2)
Seat Ateca 2016-2020 (5F)
Seat Ateca 2021- (5F Facelift)
Seat Ibiza 2018-2021 (6F)
Seat Ibiza 2021-2026 (6F Facelift 1)
Seat Ibiza 2026- (6F Facelift 2)
Seat Leon 2013-2017 (5F)
Seat Leon 2017-2020 (5F Facelift)
Seat Leon 2020-2024 (KL)
Seat Leon 2024- (KL Facelift)
Seat Mii 2012-2021
Seat Toledo 2013-2019 (NH)

Cupra
Cupra Ateca 2018-2020 (Mk1)
Cupra Ateca 2021- (Mk1 Facelift)
Cupra Born 2021-2026 (Mk1)
Cupra Born 2026- (Mk1 Facelift)
Cupra Formentor 2021-2024 (Mk1)
Cupra Formentor 2024- (Mk1 Facelift)
Cupra Leon 2020-2024 (Mk1)
Cupra Leon 2024- (Mk1 Facelift)
Cupra Tavascan 2024-

OBS! Passar nur in Autos ohne aufgerüstetes Original-Soundsystem, also dort, wo die Lautsprecher direkt über den eingebauten Verstärker des Autoradios betrieben werden. Ist ein separater Endstufe vorhanden, wie z. B. in Dynaudio-/Fender-Soundsystemen, passt es nicht.
