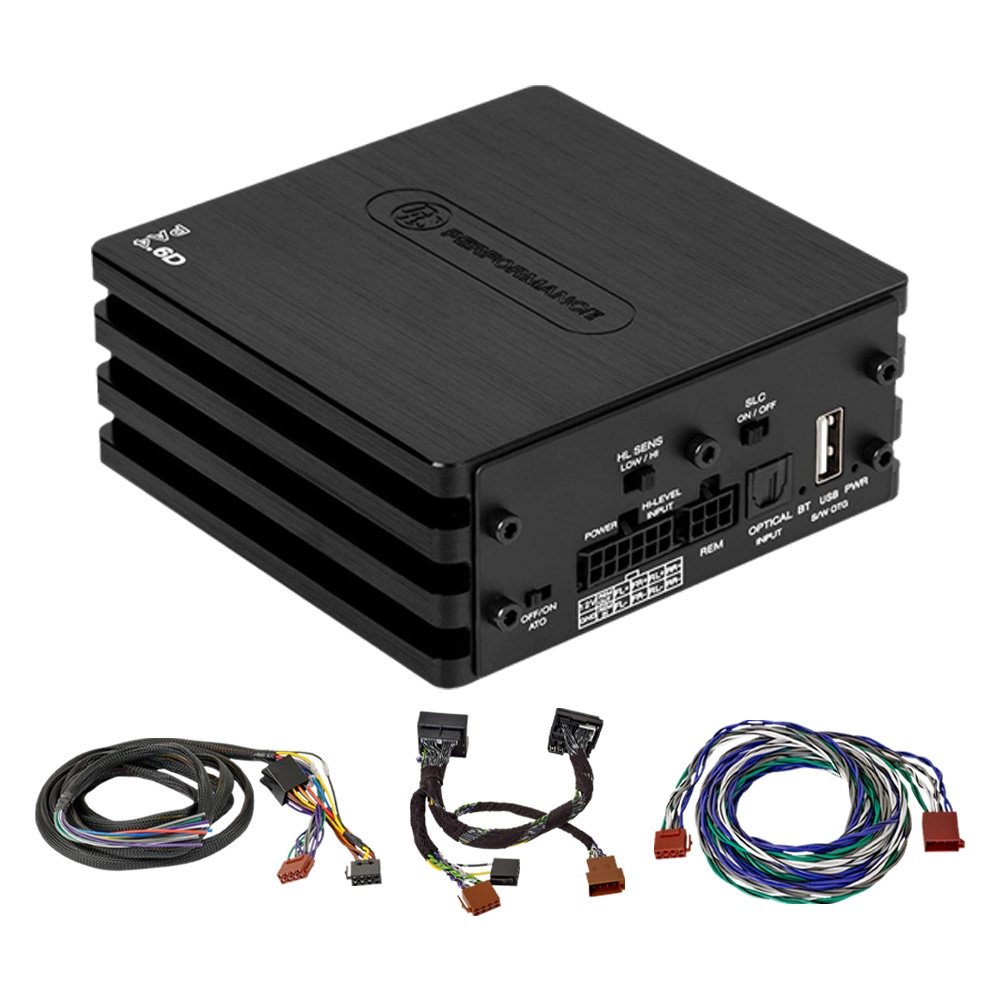

DLS PA4.6D ist das Herzstück Ihres Car-Systems, wenn Sie die volle Kontrolle über den Klang haben und die Endstufe völlig frei wählen möchten. Die Plug-&-play-Adapter sorgen dafür, dass Sie das System einfach mit dem Fahrzeug integrieren können und gleichzeitig alle Signale und die Stromversorgung, die Sie für den Audioprozessor brauchen, auf einfache Weise zur Verfügung haben!

Beginnen Sie damit zu entscheiden, ob Sie die Lautsprecher im Auto über eine separate Endstufe ansteuern möchten oder ob sie weiterhin vom Originalgerät betrieben werden sollen. Wenn die Lautsprecher weiterhin über das Originalgerät laufen sollen (oder Sie eigene Kabel ziehen), wählen Sie keinen Rücklauf für Lautsprecher. Wenn Sie eine Endstufe anschließen, die die Lautsprecher im Auto ansteuert, wählen Sie einen Rücklauf für Lautsprecher.

Wählen Sie die Kabellängen je nachdem, wo Sie den Audioprozessor montieren möchten. Soll er im Kofferraum montiert werden, sind 5/6 Meter passend, ansonsten reichen 3 Meter oft aus, um ihn z. B. im Handschuhfach oder unter einem Sitz zu montieren.

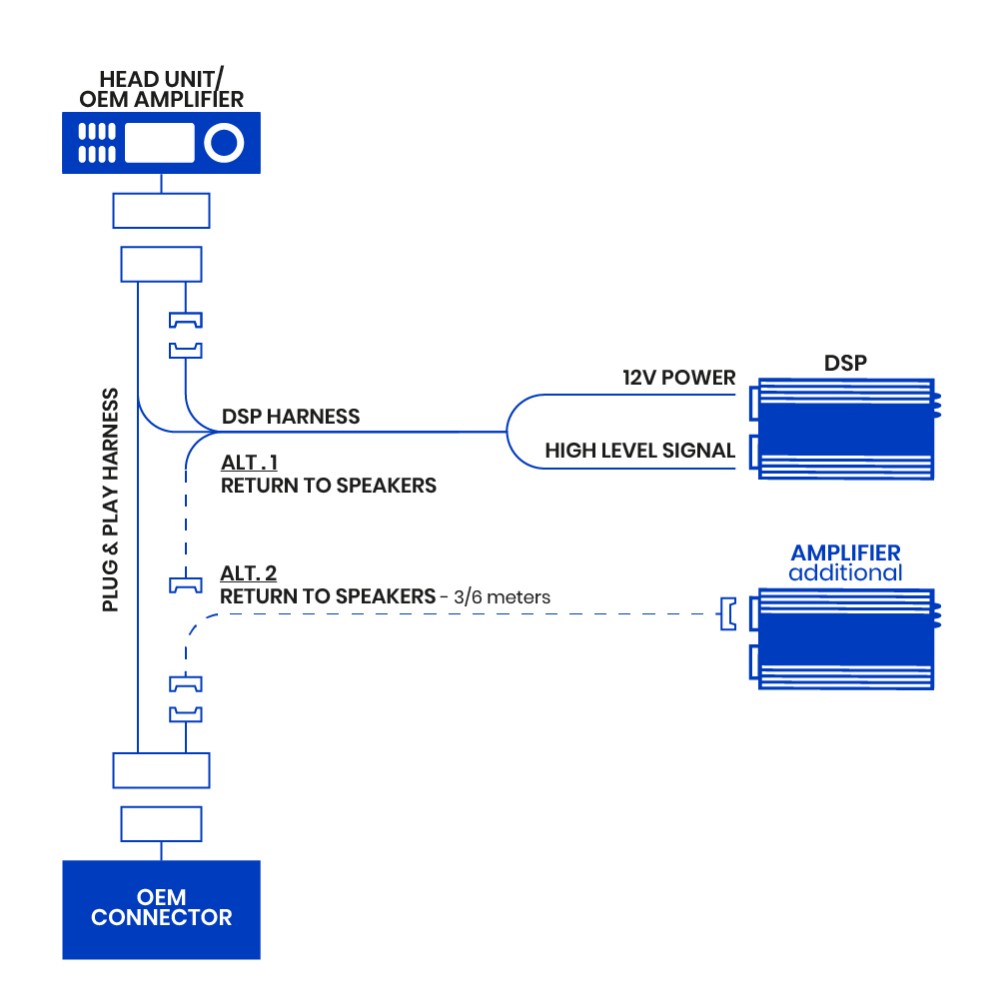

Alternative 1 (ohne Rücklauf für Lautsprecher):

Alternative 2 (mit Rücklauf für Lautsprecher):

Anschlussanleitung für DSP:

Gelb: +12V Dauerstrom
Schwarz: Masse
Rot: Zündungsgesteuertes +12V / ACC
(Das rote Kabel wird normalerweise nicht verwendet, da der Audioprozessor über Auto-Einschaltung verfügt)

Weiß: Links vorne +
Weiß/Schwarz: Links vorne -
Grau: Rechts vorne +
Grau/Schwarz: Rechts vorne -
Grün: Links hinten +
Grün/Schwarz: Links hinten -
Lila: Rechts hinten +
Lila/Schwarz: Rechts hinten -

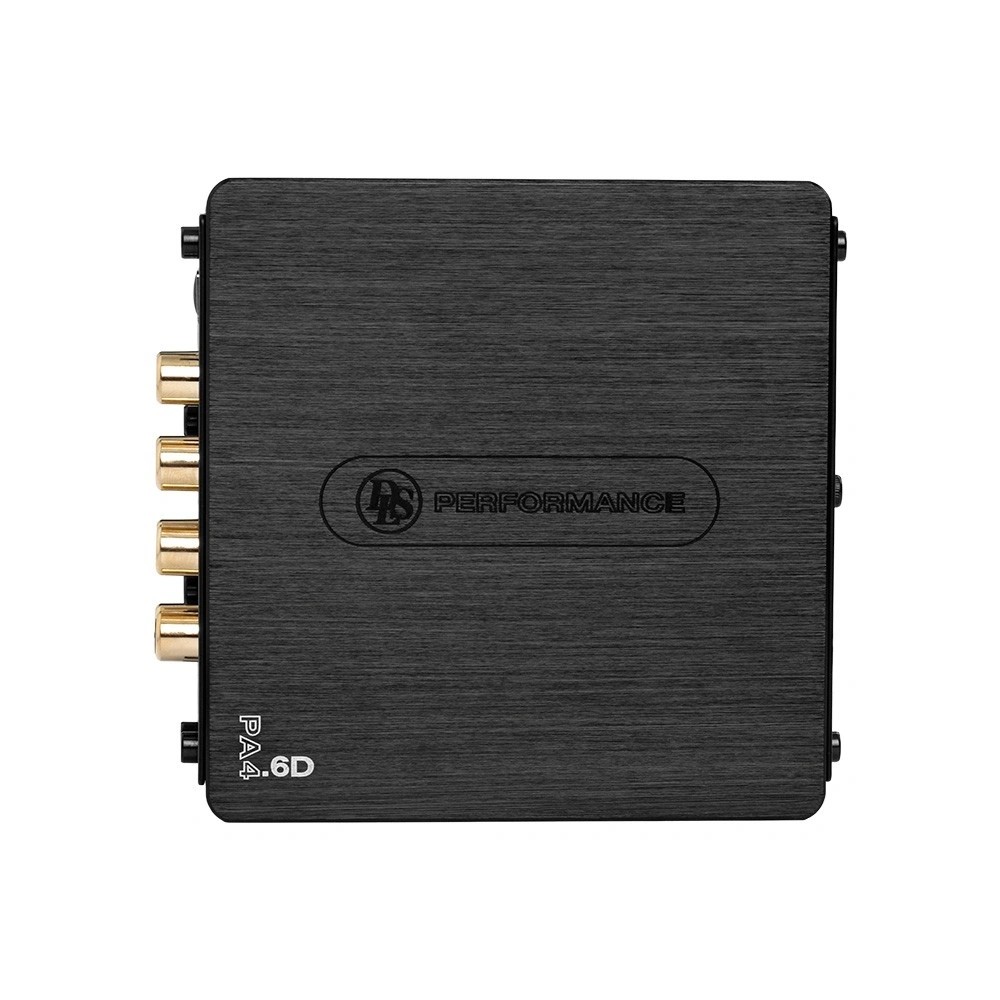

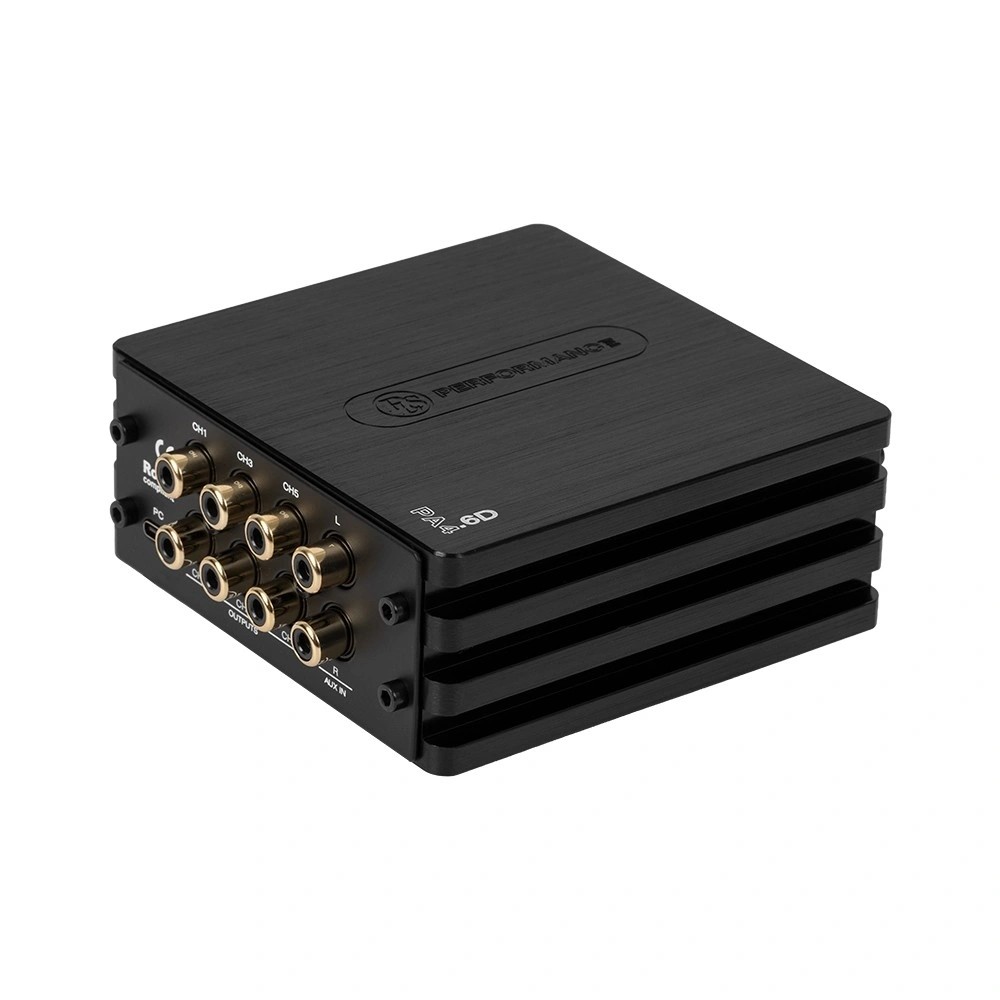

DLS Performance Advantage PA4.6D ist ein klangstarker 6-Kanal-DSP für alle, die die volle Kontrolle über den Klang und die Freiheit haben möchten, die Endstufe selbst zu wählen. Der Fokus liegt auf Präzision, stabiler Integration und einem Klang, der sich im Alltag geschlossen und natürlich anfühlt. PA4.6D fungiert als Knotenpunkt des Systems zwischen Autoradio und externen Endstufen und wurde entwickelt, um sowohl Lautsprecher als auch die Akustik des Fahrzeugs zu korrigieren, ohne den Grundcharakter der Musik zu verändern. Das Ergebnis ist ein ruhigerer, ausgewogenerer Klang, mit dem man über lange Zeit gut leben kann.

6-Kanal-DSP
Cirrus Logic DSP, 24 Bit / 192 kHz
Hochpegeleingang mit Smart Load
31-Band-EQ pro Kanal
Trennfilter bis zu 48 dB pro Oktave
Zeitkompensation bis zu 519 cm
Optischer Eingang, RCA und Bluetooth 5.1
10 Presets, USB-Konfiguration

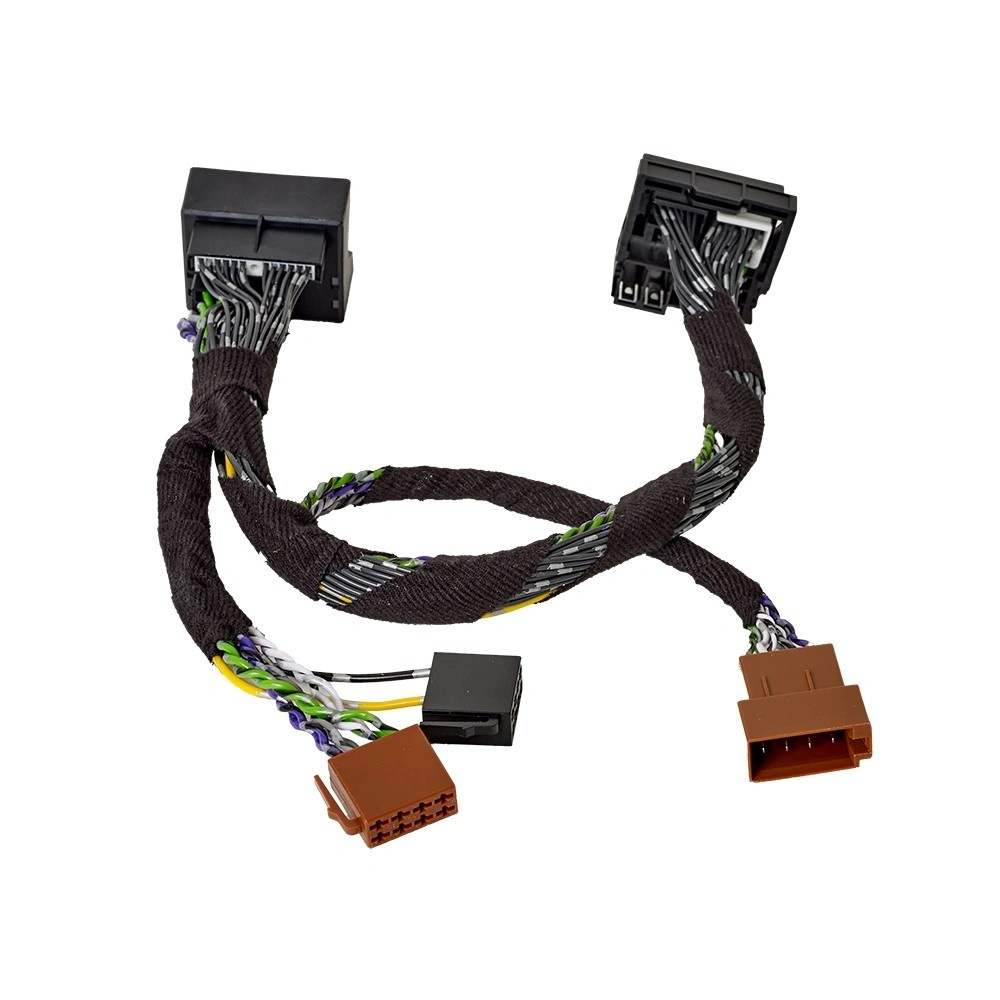

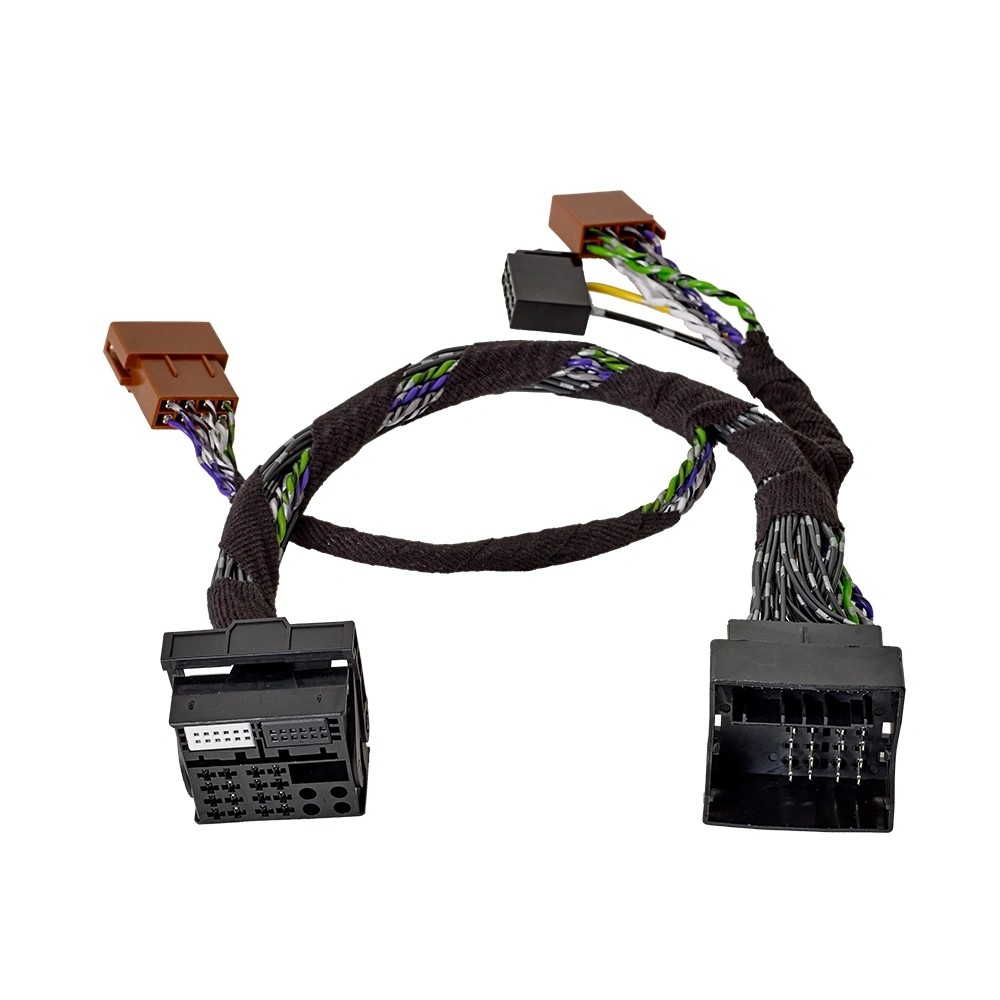

Auto-Connect QLPNP01 ist ein praktisches und intelligentes Plug-&-play-Kabel, das unter anderem dazu gedacht ist, Plug-&-play-Produkte mit ISO-Anschlüssen in Ihren Autos mit passenden Quadlock-Anschlüssen einfach zu verbinden. Das Kabel passt zu VAG, BMW, Mercedes und weiteren (siehe Liste unten), die denselben Quadlock-Anschluss haben. Der Anschluss wird mit dem Originalradio des Fahrzeugs verbunden und macht es einfach, sowohl das Hochpegelsignal aus dem Fahrzeug abzunehmen als auch Lautsprecherkabel als Rücklauf zu den Fahrzeuglautsprechern von einem Verstärker zu führen.

SOT-Kabelsatz für einfachen Plug-& Play-Anschluss
Wird zum Anschließen von Audioprozessor/DSP, Wandler usw. verwendet
Kein Eingriff in die originale Verkabelung des Fahrzeugs
Vollständig rückrüstbar
Passend für eine große Anzahl von Automodellen
Von Quadlock-Anschluss zu ISO-Anschluss

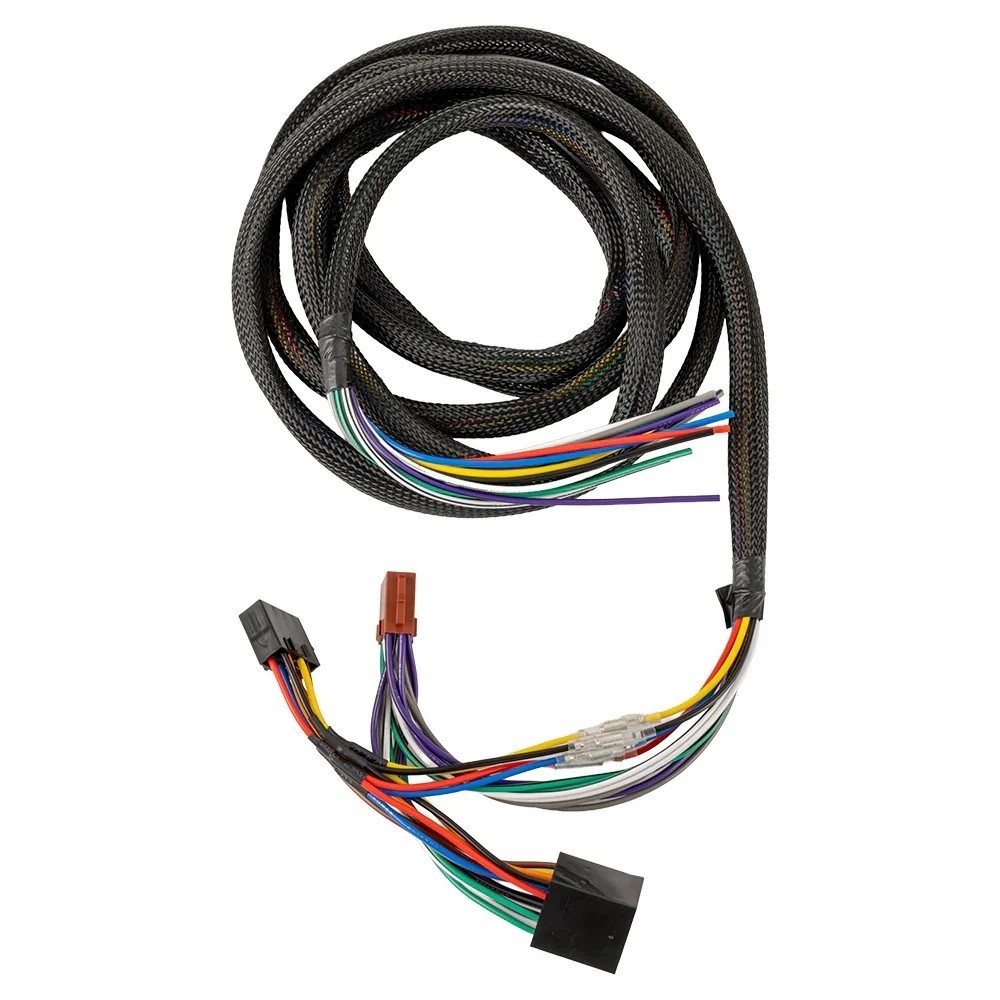

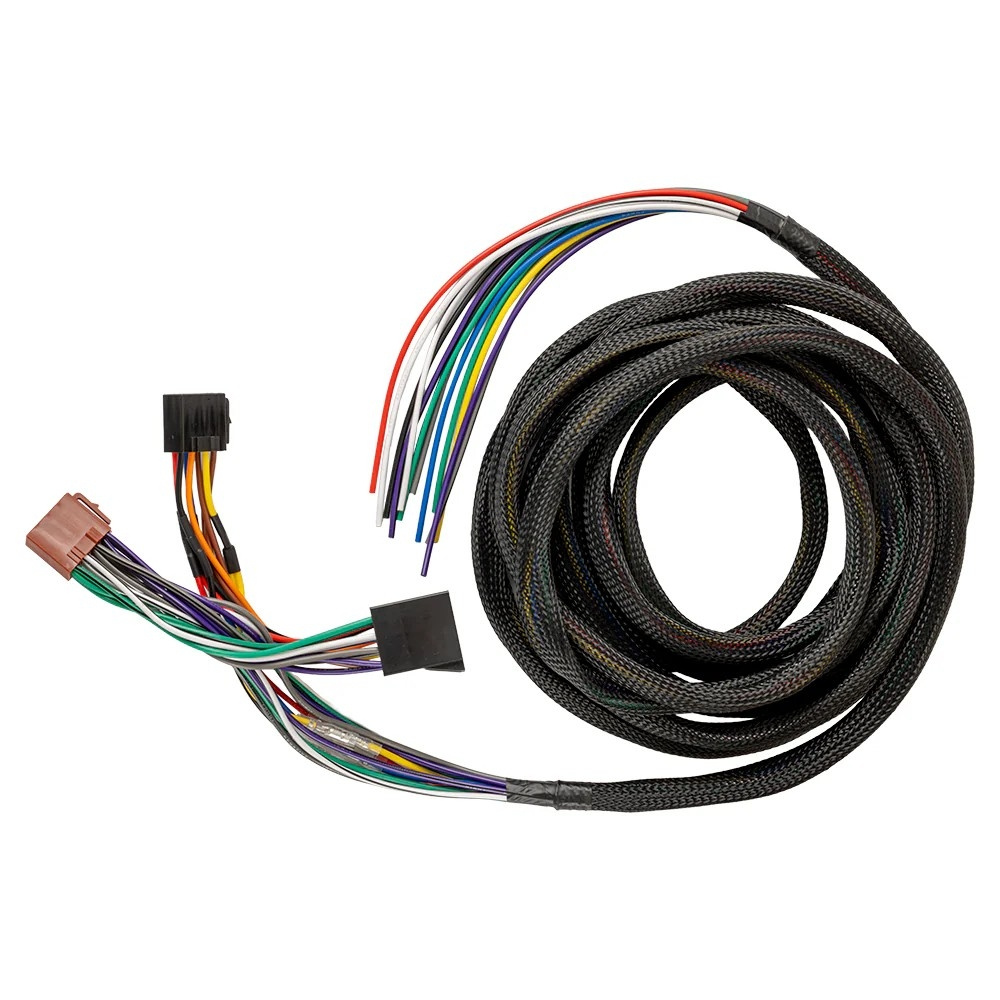

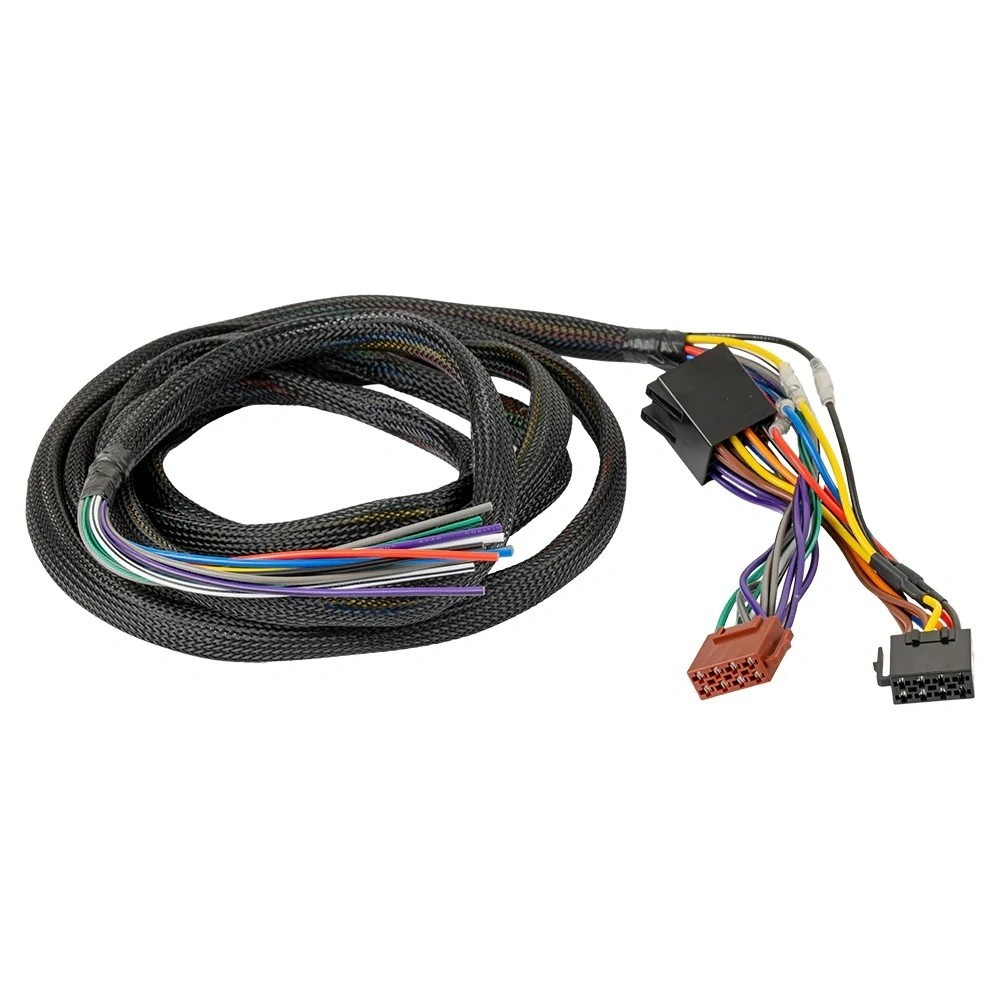

Auto-Connect UNIHLISO ist ein Plug-& play-Kabelsatz, der die Integration einer Endstufe oder eines DSP in ein Originalsystem erleichtert, ohne Eingriffe in die Fahrzeugverkabelung vornehmen zu müssen. Der Adapter wird über ISO-Anschlüsse verbunden und liefert sowohl das Hochpegelsignal von den Lautsprecherausgängen als auch die notwendigen Stromanschlüsse in demselben Kabel. Mit einer Länge von 3/5 Metern bietet er große Flexibilität für die Platzierung der Geräte, zum Beispiel unter dem Sitz oder im Kofferraum, während die Installation sauber, übersichtlich und vollständig rückrüstbar bleibt.

Plug-& play-Adapter über ISO-Anschlüsse
Lieferung von Hochpegelsignal für DSP und Endstufe
Integrierte Stromanschlüsse: +12V, Masse, Remote und Zündung
3/5 Meter Kabellänge für flexible Installation
Farbcodiert nach Standard für einfachen Anschluss
Kein Schneiden oder Modifizieren der Originalverkabelung
Passend für ISO-basierte T-Kabelsätze
Ermöglicht eine vollständig reversible Installation

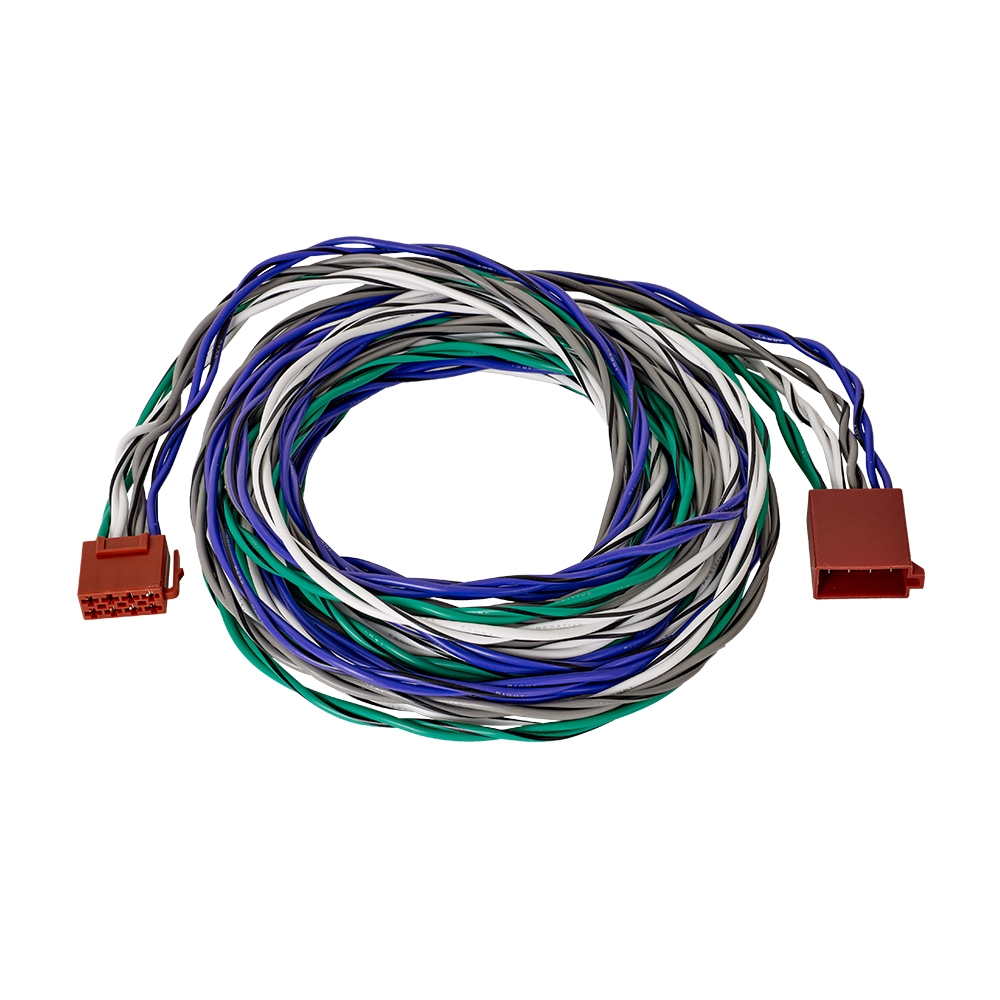

Auto-Connect ISOSCEXT ist ein ISO-Verlängerungskabel für Lautsprecher mit 8 Pins. Es wird als praktische Lösung verwendet, um zusammen mit einem Plug&play-Kabelsatz (SOT-Kabelsatz) das Hochpegelsignal für einen DSP abzunehmen, als Rücklauf von einer Endstufe und vieles mehr!

3/6 Meter langes ISO-Verlängerungskabel
2x1.5mm2 OFC-Lautsprecherkabel
Verdrillte Leiter in ISO-Farben (weiß, grau, grün, lila) zur Minimierung von Störungen
Stecker auf Buchse

Passend für
Volkswagen
Volkswagen Amarok 2010-2016 (2H)
Volkswagen Beetle 2011-2016 (5C)
Volkswagen Caddy 2004-2011 (Mk3)
Volkswagen Caddy 2011-2015 (Mk3 Facelift)
Volkswagen Caravelle 2003-2009 (T5)
Volkswagen Caravelle 2010-2015 (T5.1)
Volkswagen CC 2008-2012 (B6)
Volkswagen CC 2012-2016 (B7)
Volkswagen Crafter 2006-2012 (Gen 1)
Volkswagen Crafter 2011-2016 (Gen 1 Facelift)
Volkswagen Eos 2006-2011 (Typ 1F)
Volkswagen Eos 2011-2015 (Typ 1F Facelift)
Volkswagen Fox 2005-2011 (5Z1)
Volkswagen Golf 2003-2006 (Mk4)
Volkswagen Golf 2004-2009 (Mk5)
Volkswagen Golf 2009-2013 (Mk6)
Volkswagen Jetta 2006-2010 (Mk5)
Volkswagen Jetta 2011-2014 (Mk6)
Volkswagen Lavida 2008-2012 (Gen 1 Type 18)
Volkswagen Lavida 2012-2015 (Gen 2 Type 18)
Volkswagen Lavida 2016-2019 (Gen 2 Type 18 Facelift 1)
Volkswagen Multivan 2003-2009 (T5)
Volkswagen Multivan 2010-2015 (T5.1)
Volkswagen Passat 2003-2005 (B5 / 3BG)
Volkswagen Passat 2006-2010 (B6 / 3C)
Volkswagen Passat 2011-2015 (B7 / 3C)
Volkswagen Phaeton 2008-2010 (3D Facelift 1)
Volkswagen Polo 2006-2010 (Mk4 Facelift)
Volkswagen Polo 2010-2014 (Mk5)
Volkswagen Scirocco 2009-2014 (Mk3)
Volkswagen Sharan 2011-2015 (7N)
Volkswagen Tiguan 2008-2011 (Mk1)
Volkswagen Touareg 2003-2010 (I)
Volkswagen Touran 2003-2006 (Mk1)
Volkswagen Touran 2007-2010 (Mk1 / GP)
Volkswagen Touran 2011-2015 (Mk1 / GP2)
Volkswagen Transporter 2003-2009 (T5)
Volkswagen Transporter 2010-2015 (T5.1)
Volkswagen up! 2012-2016 (BL)

BMW
BMW 1er Reihe 2004-2007 (E87)
BMW 1er Reihe 2007-2014 (E81/E82/E87/E88)
BMW 1er Reihe 2012-2019 (F20)
BMW 2er Reihe 2014-2021 (F22)
BMW 3er Reihe 2002-2007 (E46)
BMW 3er Reihe 2005-2013 (E90)
BMW 3er Reihe 2012-2021 (F30)
BMW 4er Reihe 2014-2020 (F32)
BMW 5er Reihe 2000-2004 (E39)
BMW 5er Reihe 2004-2010 (E60)
BMW 5er Reihe 2010-2017 (F10)
BMW 5er Reihe 2017-2019 (G30)
BMW 6er Reihe 2004-2010 (E64)
BMW 6er Reihe 2011-2019 (F12)
BMW 6er Reihe 2018-2020 (G32)
BMW 7er Reihe 2002-2008 (E65)
BMW 7er Reihe 2009-2015 (F01)
BMW 7er Reihe 2016-2019 (G11)
BMW i3 2014-2022 (I01)
BMW i8 2014-2018 (I12)
BMW i8 2018-2020 (I12 LCI)
BMW X1 2010-2015 (E84)
BMW X1 2016-2019 (F48)
BMW X2 2018-2023
BMW X3 2004-2011 (E83)
BMW X3 2011-2017 (F25)
BMW X3 2018-2019 (G01)
BMW X4 2015-2018 (F26)
BMW X4 2018-2019 (G02)
BMW X5 2001-2007 (E53)
BMW X5 2007-2013 (E70)
BMW X5 2014-2018 (F15)
BMW X6 2008-2014 (E71)
BMW X6 2015-2019 (F16)
BMW Z4 2003-2009 (E85)
BMW Z4 2009-2016 (E89)
BMW Z8 2000-2003

Mercedes-Benz
Mercedes-Benz A-Klasse 2005-2012 (W169)
Mercedes-Benz A-Klasse 2013-2018 (W176)
Mercedes-Benz B-Klasse 2006-2011 (W245)
Mercedes-Benz B-Klasse 2012-2019 (W246)
Mercedes-Benz C-Klasse 2004-2008 (W203 Facelift)
Mercedes-Benz C-Klasse 2007-2015 (W204)
Mercedes-Benz Citan 2022- (W420)
Mercedes-Benz CLC-Klasse 2008-2011 (CL203)
Mercedes-Benz CLK-Klasse 2006-2010 (W209 Facelift)
Mercedes-Benz CLS-Klasse 2005-2011 (W219)
Mercedes-Benz E-Klasse 2002-2006 (W211)
Mercedes-Benz E-Klasse 2006-2009 (W211 Facelift)
Mercedes-Benz E-Klasse 2009-2016 (W212)
Mercedes-Benz E-Klasse 2017-2023 (W213)
Mercedes-Benz G-Klasse 2007-2018 (W463 Facelift)
Mercedes-Benz GL-Klasse 2007-2012 (X164)
Mercedes-Benz GL-Klasse 2013-2016 (X166)
Mercedes-Benz GLK-Klasse 2009-2012 (X204)
Mercedes-Benz GLK-Klasse 2013-2015 (X204 Facelift)
Mercedes-Benz M-Klasse 2006-2012 (W164)
Mercedes-Benz M-Klasse 2012-2015 (W166)
Mercedes-Benz R-Klasse 2006-2015 (V251)
Mercedes-Benz SL-Klasse 2002-2006 (R230)
Mercedes-Benz SL-Klasse 2006-2012 (R230 Facelift)
Mercedes-Benz SLK-Klasse 2005-2011 (R171)
Mercedes-Benz Sprinter 2006-2013 (W906)
Mercedes-Benz Sprinter 2014-2019 (W906 Update)
Mercedes-Benz Sprinter 2018- (W907/W910)
Mercedes-Benz Viano 2006-2014 (W639)
Mercedes-Benz Vito 2006-2011 (W639)
Mercedes-Benz Vito 2010-2014 (W639 Facelift)
Mercedes-Benz Vito 2014-2020 (W447)
Mercedes-Benz Vito 2019-2024 (W447 Facelift 1)
Mercedes-Benz X-Klasse 2018-2020 (W470)

Audi
Audi A1 2010-2019 (8X)
Audi A3 2003-2006 (8P)
Audi A3 2007-2013 (8P Facelift)
Audi A4 2001-2006 (B6)
Audi A4 2005-2009 (B7)
Audi A5 2007-2012 (8T)
Audi A6 2002-2005 (C5 Facelift)
Audi Q3 2012-2018 (8U)
Audi Q5 2009-2013 (8R)
Audi Q7 2006-2015 (4L)
Audi R8 2007-2015
Audi RS Q3 2014-2018 (8U)
Audi RS3 2011-2013 (8P)
Audi RS4 2005-2009 (B7)
Audi RS5 2010-2012 (8T)
Audi RS6 2002-2005 (C5 Facelift)
Audi S3 2006 (8P)
Audi S3 2007-2013 (8P Facelift)
Audi S4 2003-2006 (B6)
Audi S4 2005-2009 (B7)
Audi S5 2007-2012 (8T)
Audi S6 2002-2003 (C5 Facelift)
Audi TT 2006-2014 (8J)

Ford
Ford C‑MAX 2007-2010 (DM2 Facelift)
Ford C‑MAX C-MAX 2003-2007 (DM2)
Ford Fiesta 2006-2009 (JC3/JD3/JH1 Facelift)
Ford Focus 2005-2011 (DA3/DB3)
Ford Fusion 2006-2012 (JU2 Facelift)
Ford Galaxy 2006-2010 (WA6)
Ford Galaxy 2010-2015 (WA6 Facelift)
Ford Kuga 2008-2013 (DM2)
Ford Mondeo 2003-2007 (BxY Facelift)
Ford Mondeo 2007-2009 (BD/BE/BG)
Ford Mondeo 2010-2011 (BD/BE/BG)
Ford Mondeo 2011-2015 (BD/BE/BG Facelift)
Ford S-MAX 2006-2010 (WS)
Ford S-MAX 2010-2015 (WS Facelift)
Ford Transit 2006-2014 (V347/348)
Ford Transit Connect 2007-2013 (Mk1 Facelift)

Mini
Mini Cabriolet 2004-2008 (R52)
Mini Cabriolet 2009-2015 (R57)
Mini Cabriolet 2016-2019 (F57)
Mini Cabriolet 2019-2021 (F57 LCI 1)
Mini Clubman 2008-2014 (R55)
Mini Clubman 2016-2019 (F54)
Mini Clubman 2019-2021 (F54 LCI 1)
Mini Cooper 2001-2006 (Gen 1 R50/R53)
Mini Cooper 2007-2013 (Gen 2 R56)
Mini Cooper 2014-2019 (Gen 3 F56)
Mini Cooper 2019-2021 (Gen 3 F56 LCI 1)
Mini Countryman 2010-2016 (R60)
Mini Countryman 2017-2020 (F60)
Mini Coupé 2012-2015 (R58)
Mini Paceman 2010-2016 (R61)
Mini Roadster 2012-2015 (R59)

Alfa Romeo
Alfa Romeo Giulia 2016-2019 (952)
Alfa Romeo Giulia 2020-2022 (952 Facelift 1)
Alfa Romeo Giulia 2023- (952 Facelift 2)
Alfa Romeo Giulietta 2010-2013 (940 Series 1)
Alfa Romeo Giulietta 2014-2016 (940 Series 2)
Alfa Romeo Giulietta 2016-2021 (940 Series 3)
Alfa Romeo MiTo 2008-2013 (955)
Alfa Romeo MiTo 2013-2016 (955 Facelift 1)
Alfa Romeo MiTo 2016-2018 (955 Facelift 2)
Alfa Romeo Stelvio 2017-2019 (949)
Alfa Romeo Stelvio 2020-2022 (949 Facelift 1)
Alfa Romeo Stelvio 2023- (949 Facelift 2)

Opel
Opel Agila 2004-2008 (A Facelift)
Opel Antara 2006-2011 (A)
Opel Astra 2004-2012 (H)
Opel Combo 2004-2011 (C Facelift)
Opel Corsa 2004-2006 (C Facelift)
Opel Corsa 2007-2015 (D)
Opel Meriva 2003-2006 (A)
Opel Meriva 2006-2010 (A Facelift)
Opel Signum 2005-2008 (Mk1 Facelift)
Opel Tigra TwinTop 2004-2009 (B)
Opel Vectra 2006-2009 (C Facelift)
Opel Zafira 2006-2014 (B)

Seat
Seat Alhambra 2011-2015 (7N)
Seat Altea 2004-2009 (5P)
Seat Altea 2009-2015 (5P Facelift)
Seat Exeo 2009-2012 (3R)
Seat Exeo 2012-2013 (3R Facelift)
Seat Ibiza 2009-2012 (6J)
Seat Ibiza 2012-2015 (6J Facelift 1)
Seat Leon 2006-2009 (1P)
Seat Leon 2009-2013 (1P Facelift)
Seat Mii 2012-2021
Seat Toledo 2004-2009 (5P)
Seat Toledo 2013-2019 (NH)

Skoda
Skoda Citigo 2012-2017 (Mk1)
Skoda Fabia 2007-2010 (5J)
Skoda Fabia 2010-2015 (5J Facelift)
Skoda Octavia 2004-2009 (1Z)
Skoda Octavia 2009-2013 (1Z Facelift)
Skoda Rapid 2013-2017 (NH)
Skoda Roomster 2006-2010 (5J)
Skoda Roomster 2010-2015 (5J Facelift)
Skoda Superb 2009-2013 (3T)
Skoda Superb 2014-2015 (3T Facelift)
Skoda Yeti 2010-2014 (5L)

Renault
Renault Fluence 2010-2012
Renault Fluence 2012-2020
Renault Grand Scénic 2010-2012 (III)
Renault Grand Scénic 2013-2017 (III Facelift)
Renault Mégane 2009-2016 (III)
Renault Scénic 2010-2012 (III)
Renault Scénic 2013-2017 (III Facelift)
Renault Twingo 2008-2011 (II)
Renault Twingo 2012-2014 (II Facelift)
Renault Wind 2011-2013

Land Rover
Land Rover Defender 2001-2007
Land Rover Range Rover 2002-2012 (3)

Iveco
Iveco Daily 2014-2019 (III/Gen 6)

Saab
Saab 9-3 2003-2006 (NG)

Smart
Smart ForFour 2004-2007 (454)

OBS! Passt nur in Autos ohne aufgerüstetes Original-Soundsystem, also dort, wo die Lautsprecher direkt vom eingebauten Verstärker des Autoradios angetrieben werden. Wenn ein separater Verstärker vorhanden ist, wie z. B. bei Dynaudio/Fender-Soundsystemen oder BMWs S676 HiFi oder Top HiFi, dann passt es nicht.
