Ordentlich Leistung hinter der quadratischen Membran

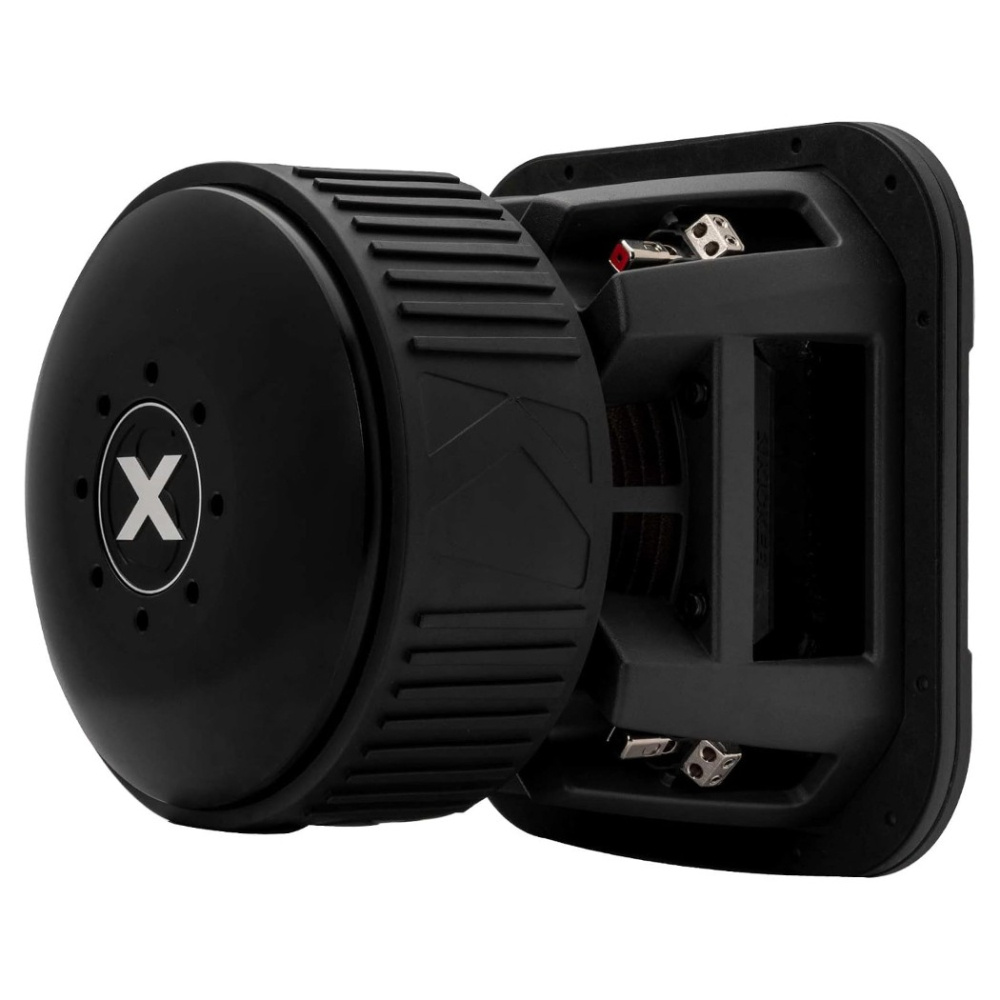

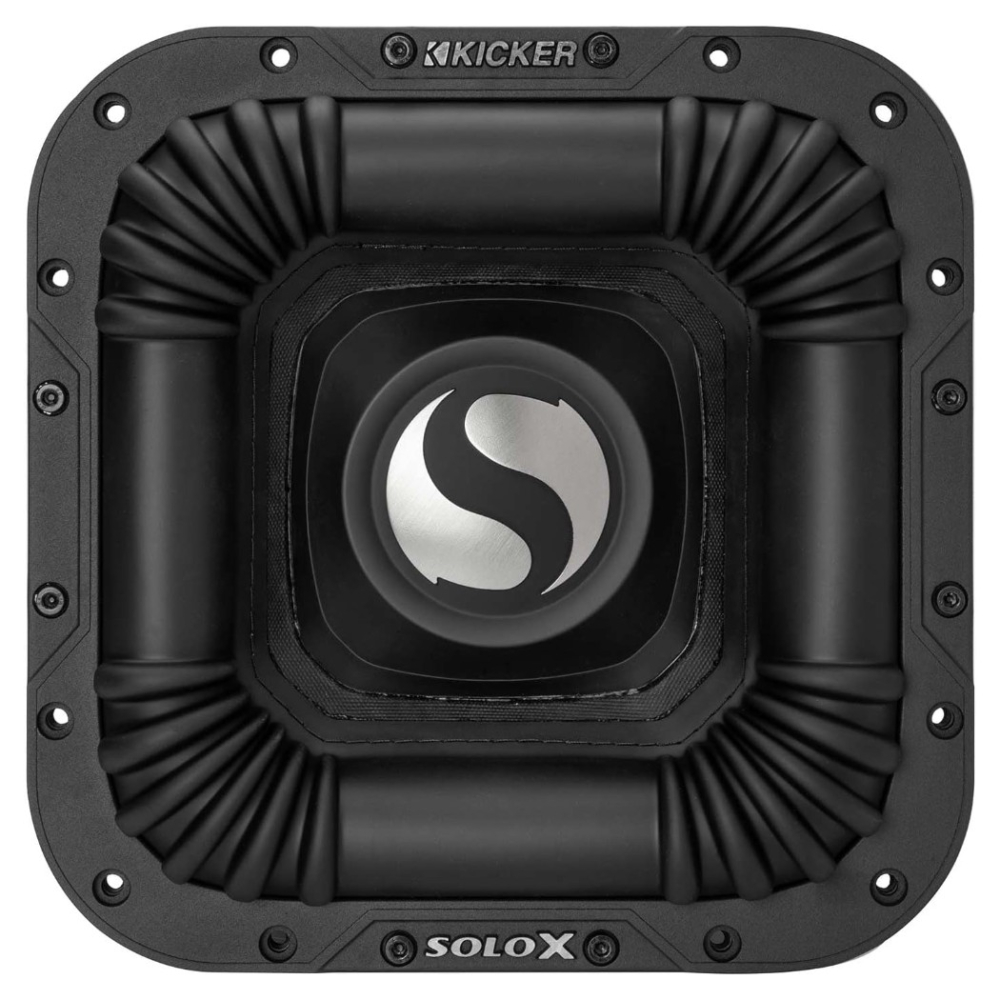

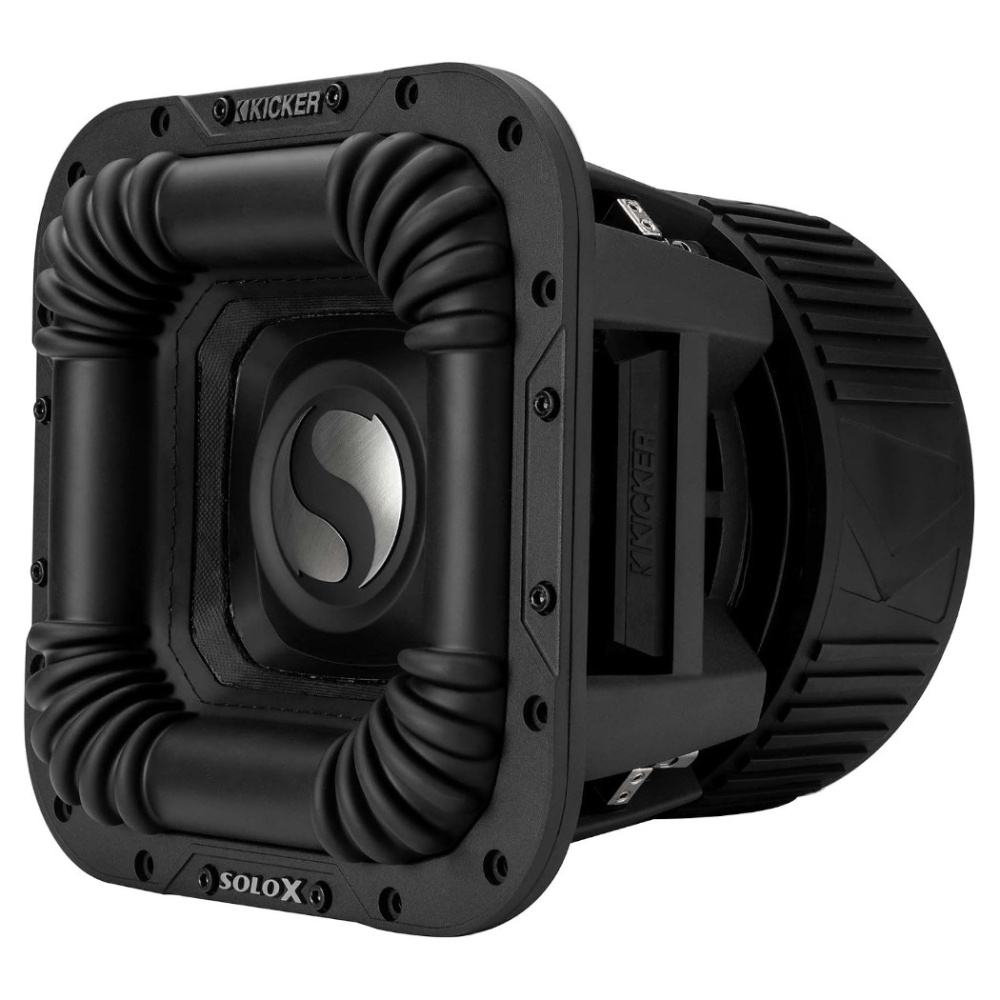

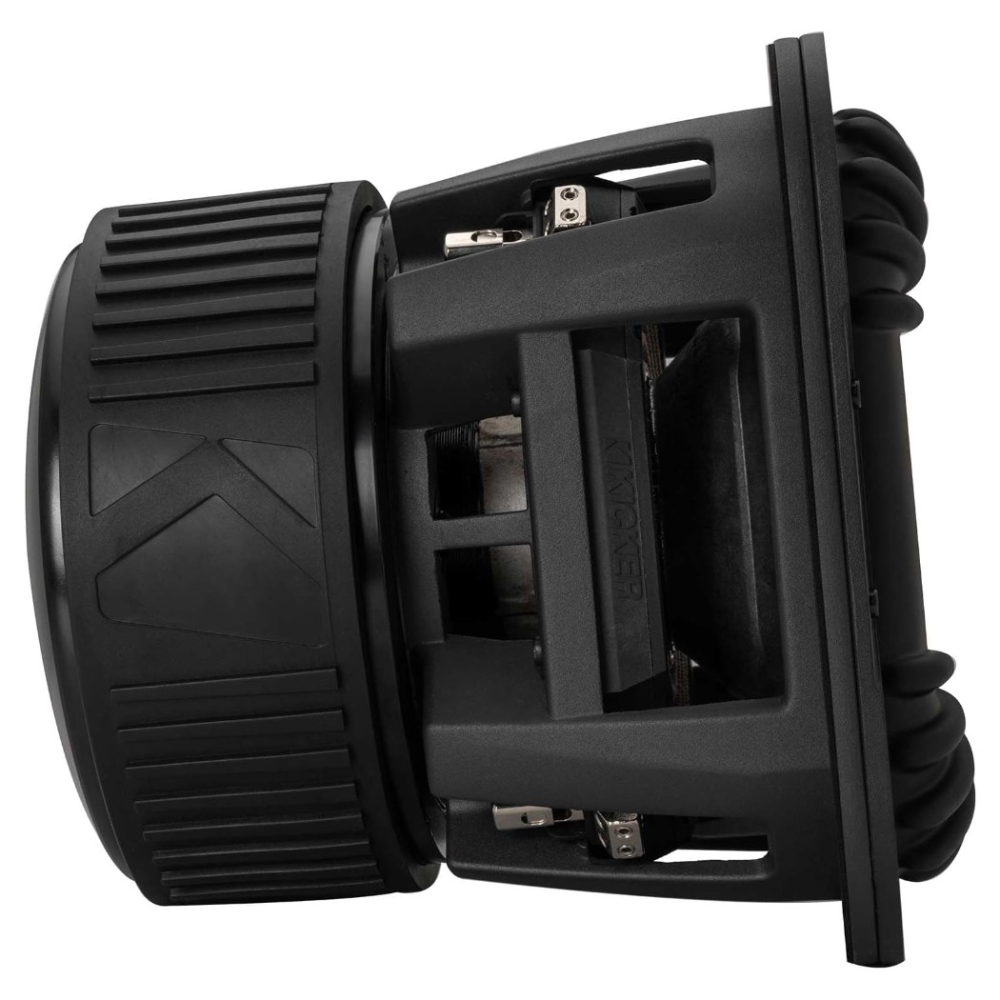

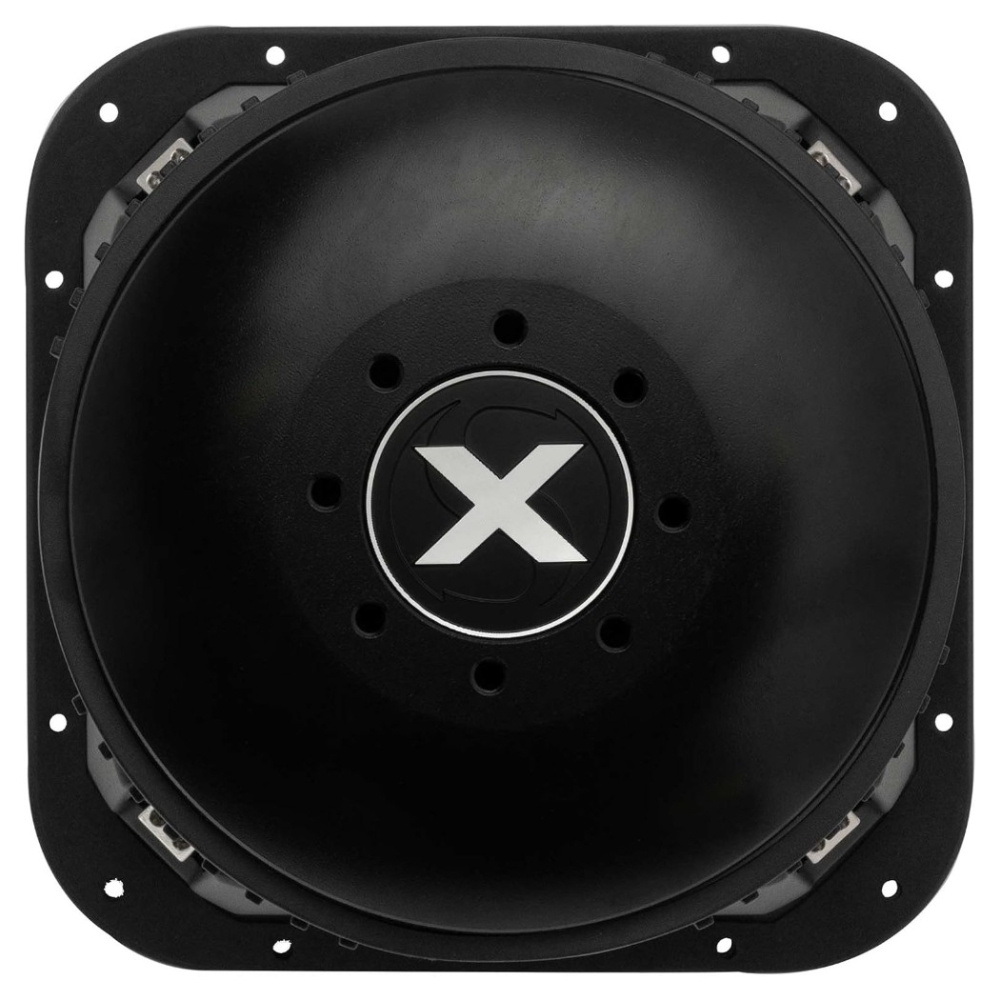

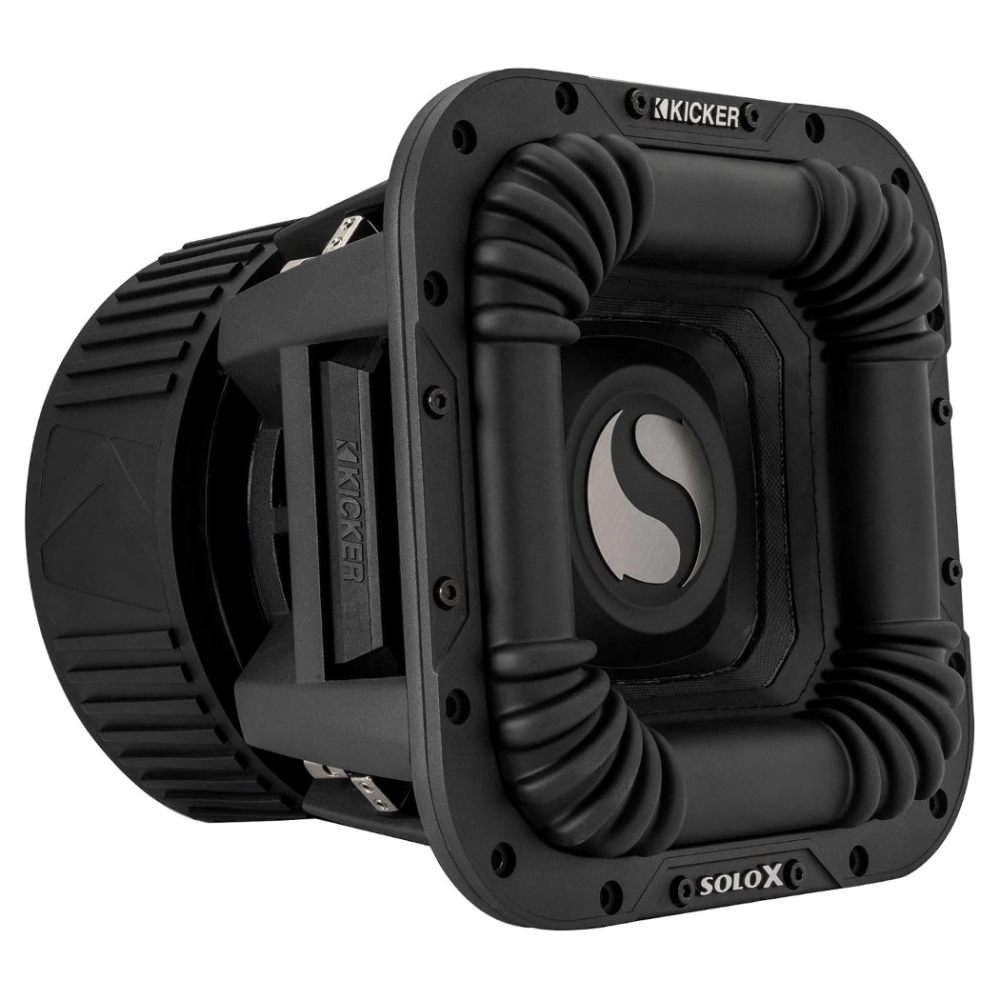

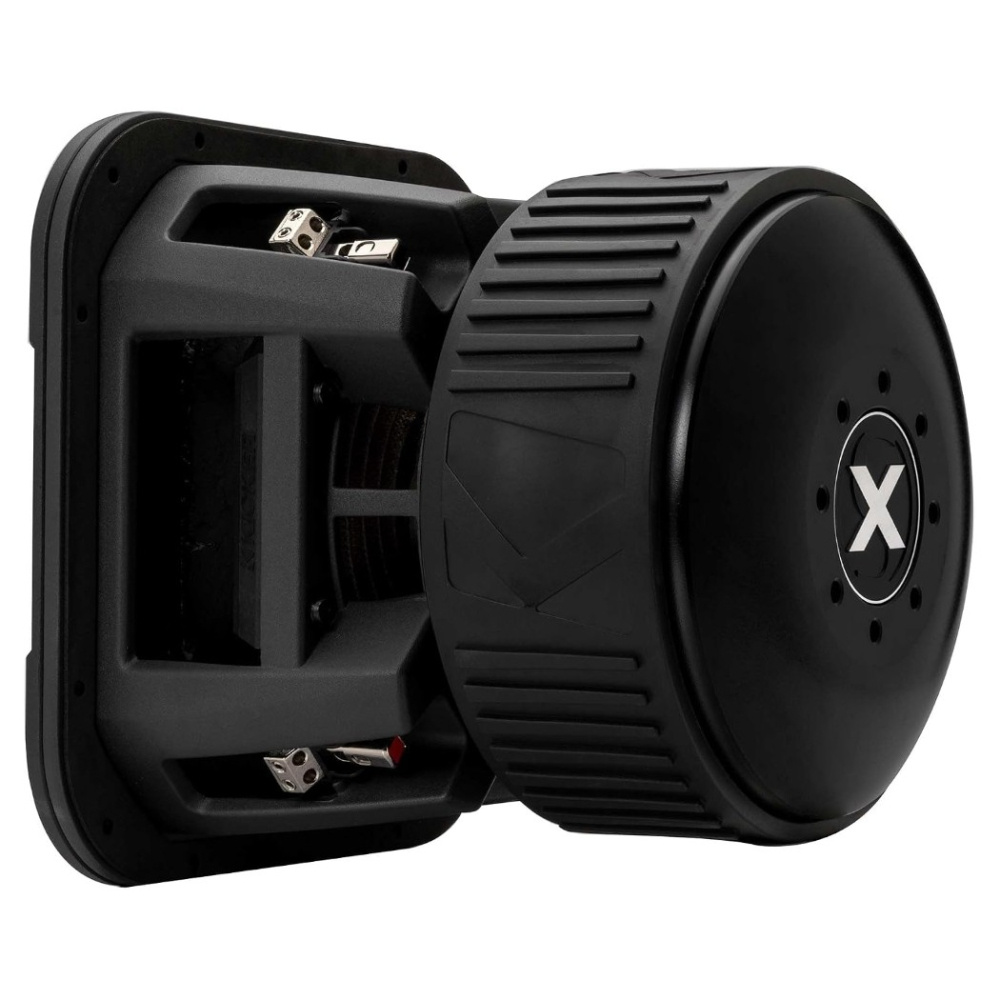

Kicker SoloX L7X101 ist ein 10-Zoll-Tieftöner mit zwei 1-Ohm-Schwingspulen und einer empfohlenen Endstufenleistung von 1 000–2 000 W RMS. Er wurde für Bassanlagen mit hohen Leistungsanforderungen entwickelt und verfügt über eine Konstruktion, die einen linearen Hub von ganzen 31.25 mm ermöglicht. Die quadratische Membran besteht aus doppelt gepresster Papiermasse und ist von einer robusten, UV-beständigen Santoprene-Sicke umgeben. Ein dreifach gestapeltes Ferrit-Magnetsystem, doppelte Zentrierspinnen und Forced-Air Cooling sorgen für die mechanische Stabilität und Kühlung, die für den anspruchsvollen Betrieb erforderlich sind.

• 10-Zoll-SoloX-Tieftöner mit quadratischer Membran
• Empfohlene Endstufenleistung von 1 000–2 000 W RMS
• Zwei 1-Ohm-Schwingspulen für eine Anschlussimpedanz von 0.5 oder 2 Ohm
• Linearer Hub, Xmax: 31.25 mm
• 75-mm-Schwingspule mit doppelten Zentrierspinnen
• Gegossener Aluminiumkorb und dreifach gestapelter Ferritmagnet
• Robuste Santoprene-Sicke mit verstärkten Ecken
• Forced-Air Cooling für die Belüftung bei hoher Belastung
• Austauschbare Membran- und Schwingspuleneinheit ohne Kleben

Für hohe Belastungen gebaut

Das leistungsstarke Motorsystem besteht aus drei gestapelten Ferritmagneten und einer 75-mm-Schwingspule mit Aluminiumträger. Doppelte Zentrierspinnen tragen dazu bei, die Membranbewegung zu stabilisieren, während die Santoprene-Sicke große Auslenkungen ermöglicht. Die doppelt gepresste Papiermembran verbindet Steifigkeit mit einer für hohe Belastungen ausgelegten Konstruktion. Forced-Air Cooling nutzt die Bewegungen des Tieftöners, um eine Luftzirkulation durch das Magnetsystem zu erzeugen und so die Schwingspulen kühl zu halten.

Mit Bedacht anschließen

Die beiden 1-Ohm-Schwingspulen ergeben bei Reihenschaltung eine Anschlussimpedanz von 2 Ohm oder bei Parallelschaltung 0.5 Ohm. Letztere Anschlussart stellt sehr hohe Anforderungen an die Endstufe und darf nur verwendet werden, wenn der Verstärker ausdrücklich für diese Last stabil ausgelegt ist. Robuste Anschlüsse für 8-AWG-Kabel und ein zusätzlicher Anschlusssatz erleichtern die Verkabelung. Bei einer Wartung lassen sich Membran-, Schwingspulen- und Zentriereinheit ohne Kleben austauschen. Bei der Gehäuseplanung muss auch die Einbautiefe von 24 cm berücksichtigt werden.

Gehäuseempfehlung

Kickers Empfehlung für ein Bassreflexgehäuse hat ein Volumen von 56.6 Litern und ist auf 31 Hz abgestimmt. Der empfohlene Port hat eine Öffnung von 6 × 31 cm und eine Länge von 98 cm. Das Portvolumen muss bei der Bestimmung der Gesamtgröße des Gehäuses separat berücksichtigt werden.

Empfohlenes Bassreflexgehäuse: 56.6 Liter
Abstimmfrequenz: 31 Hz
Portöffnung: 6 × 31 cm
Portlänge: 98 cm

Parameter

Fs: 43.1 Hz
Qts: 0.474
Vas: 6.79 Liter
Sd: 380.25 cm²
Xmax: 31.25 mm

Technische Daten

Größe: 10 Zoll (25 cm)
Impedanz: 2 × 1 Ohm
Schwingspulen: 2
Anschlussimpedanz: 0.5 oder 2 Ohm
Empfohlene Endstufenleistung: 1 000–2 000 W RMS
Frequenzbereich: 25–100 Hz
Schwingspulendurchmesser: 75 mm

Membranmaterial: Doppelt gepresste Papiermasse
Sickenmaterial: UV-beständiges Santoprene
Korb: Gegossenes Aluminium
Magnetsystem: Dreifach gestapelter Ferritmagnet
Zentrierspinnen: Doppelte
Kühlung: Forced-Air Cooling
Anschluss: Federbelastete 8-AWG-Anschlüsse
