12-Zöller mit extremen Leistungsreserven

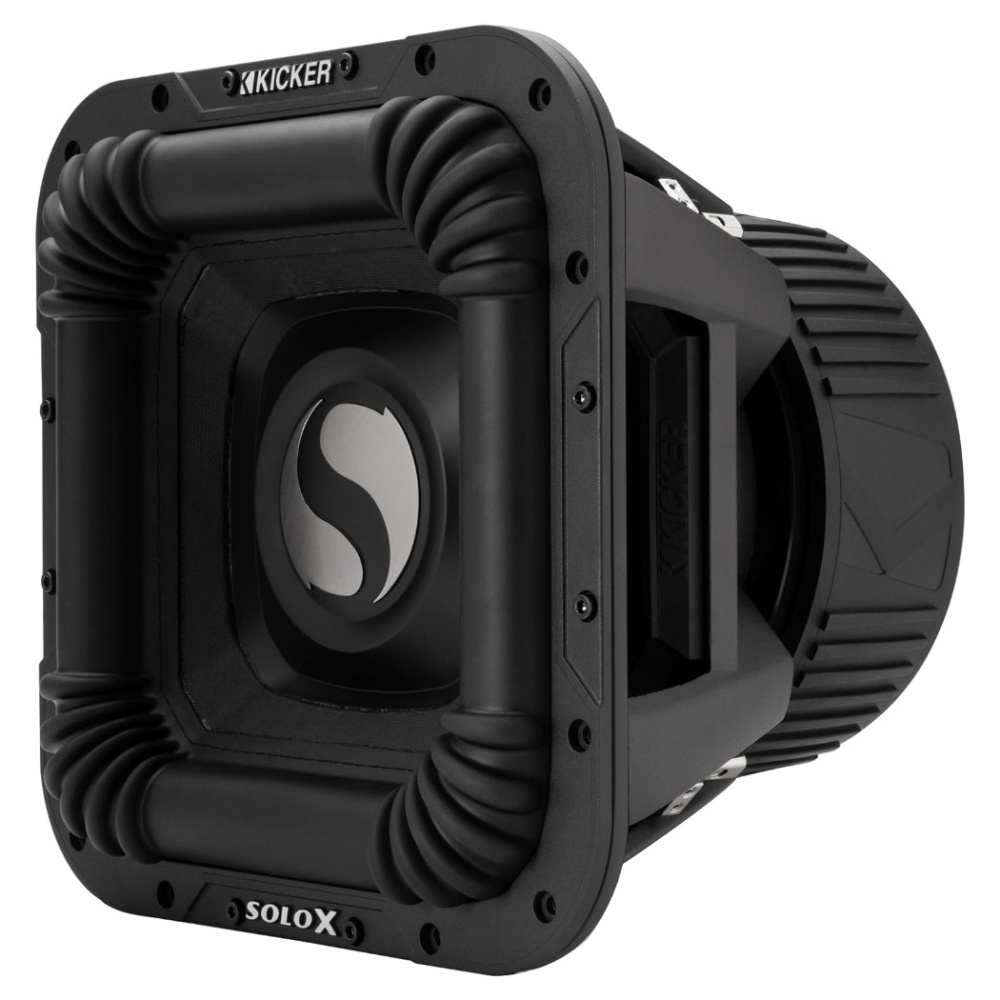

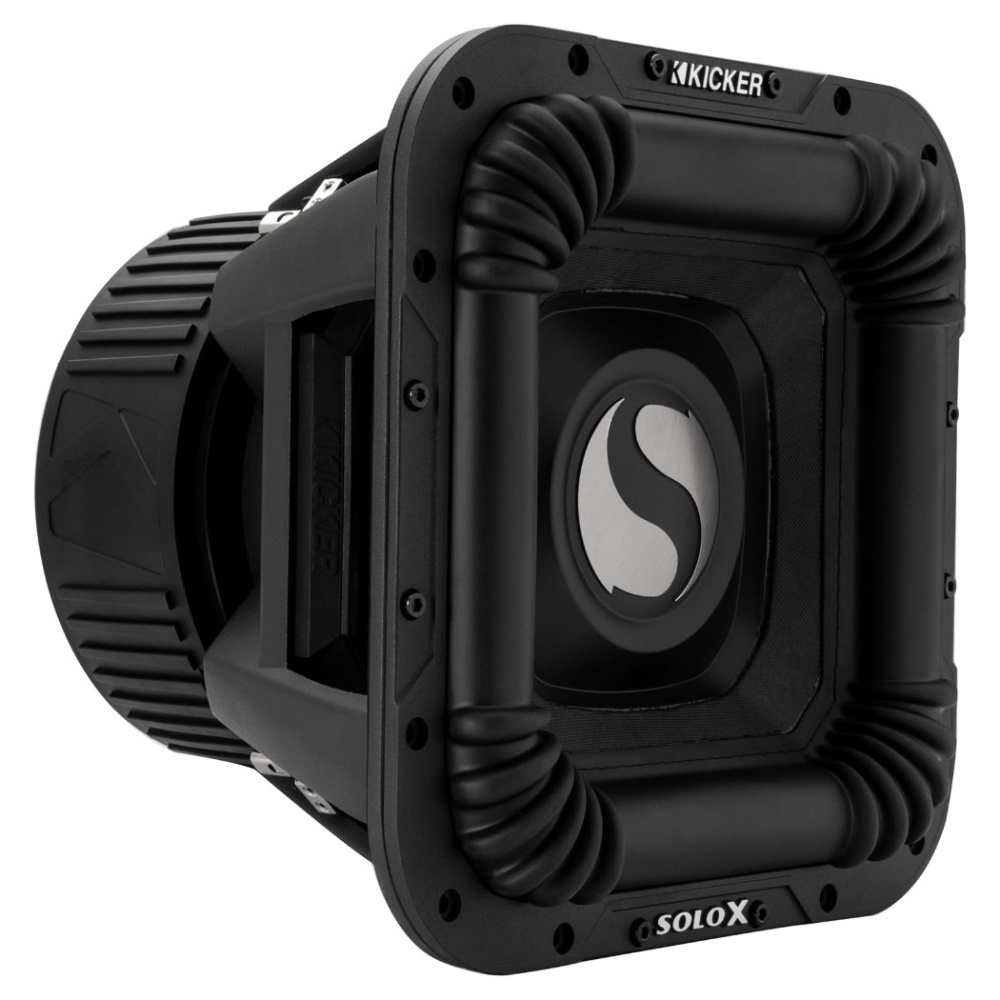

Kicker SoloX L7X121 ist ein quadratischer 12-Zoll-Subwoofer mit zwei 1-Ohm-Schwingspulen und einer empfohlenen Endstufenleistung von 1 000–2 000 W RMS. Er wurde für hohe Schalldruckpegel entwickelt und verfügt über einen stabilen Aluminiumkorb, eine doppelt gepresste Papiermembran und eine robuste, langhubige Santoprene-Sicke. Der lineare Hub von 31.25 mm versetzt große Luftmengen in Bewegung, während eine 75-mm-Schwingspule, doppelte Zentrierspinnen und Forced-Air Cooling dazu beitragen, die Konstruktion unter Belastung stabil zu halten. Eine solide Grundlage für ein ambitioniertes Bassprojekt.

• 12-Zoll-SoloX-Subwoofer mit quadratischer Membran
• Empfohlene Endstufenleistung von 1 000–2 000 W RMS
• Zwei 1-Ohm-Schwingspulen für eine Anschlussimpedanz von 0.5 oder 2 Ohm
• 31.25 mm linearer Hub, Xmax
• 75-mm-Schwingspule und doppelte Zentrierspinnen
• Drei übereinander angeordnete Ferritmagnete und gegossener Aluminiumkorb
• Doppelt gepresste Papiermembran mit UV-beständiger Santoprene-Sicke
• Forced-Air Cooling für die Belüftung bei hoher Belastung
• Austauschbare Membran- und Schwingspuleneinheit ohne Kleben

Stabilität auf ganzer Linie

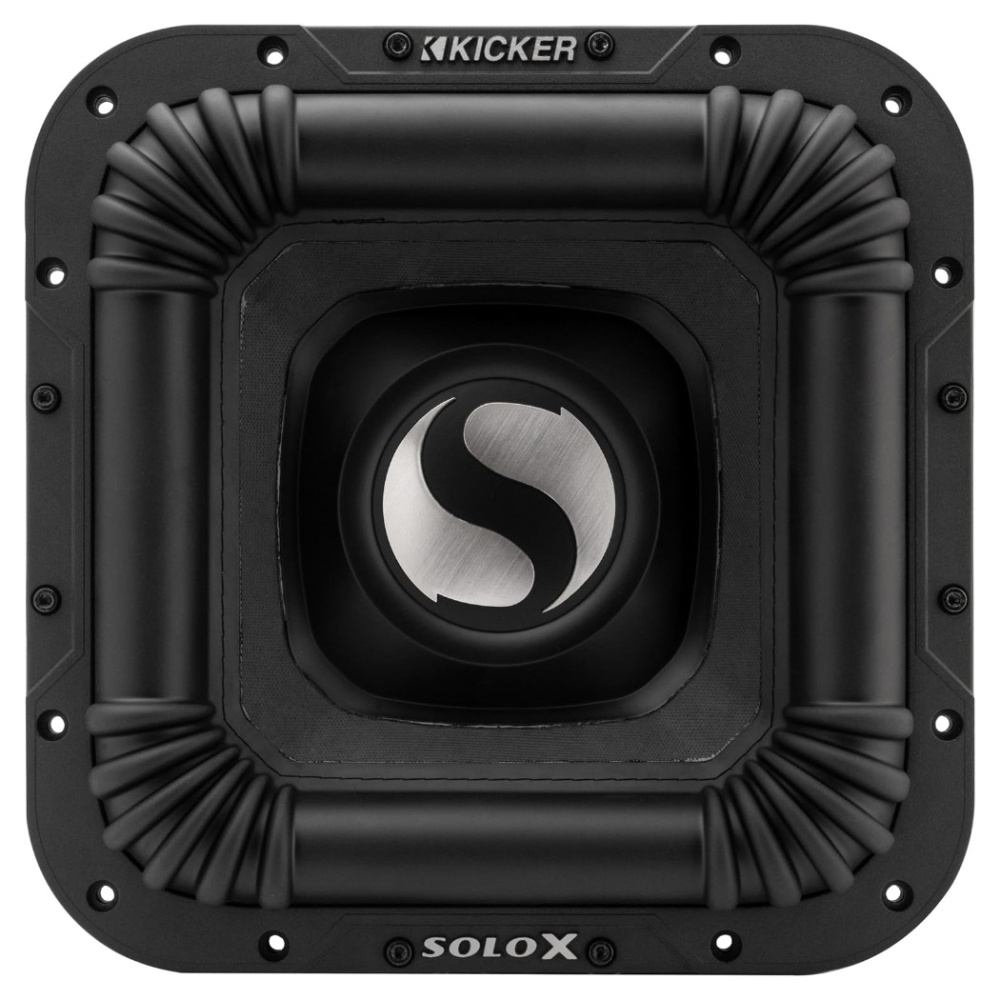

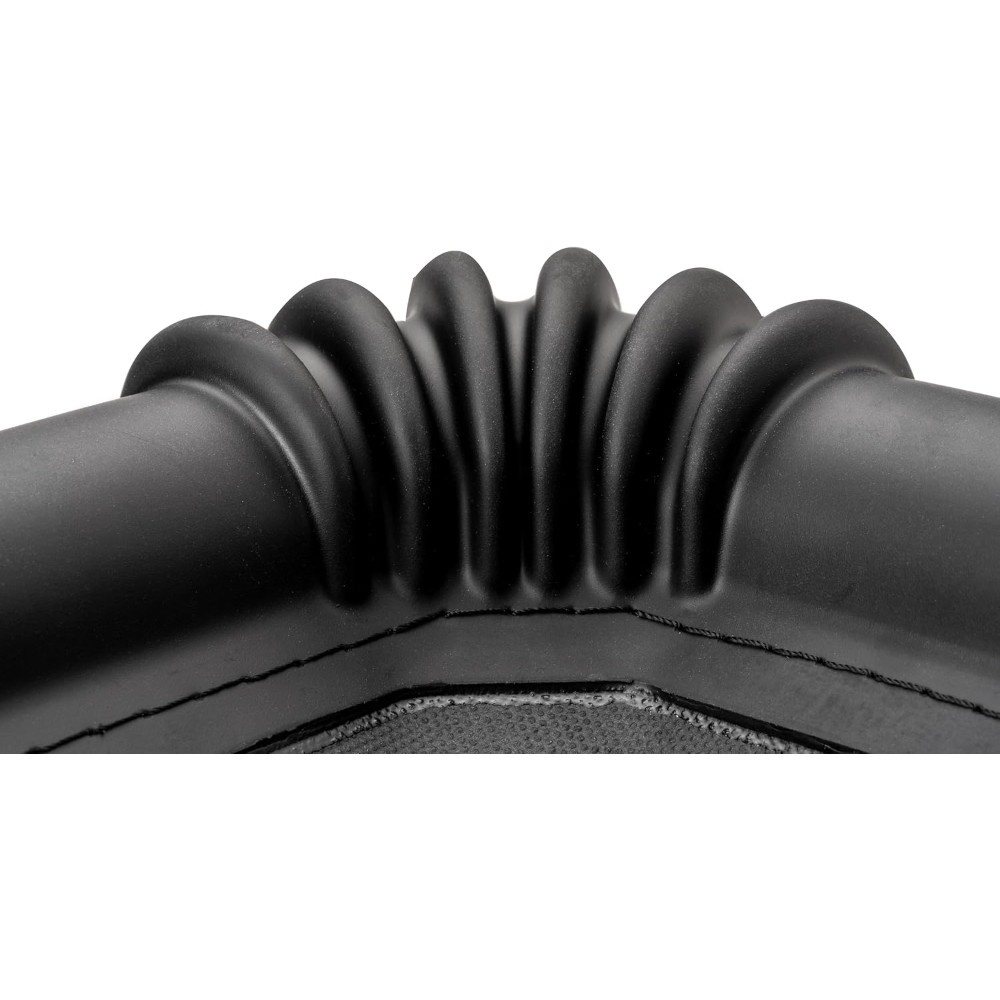

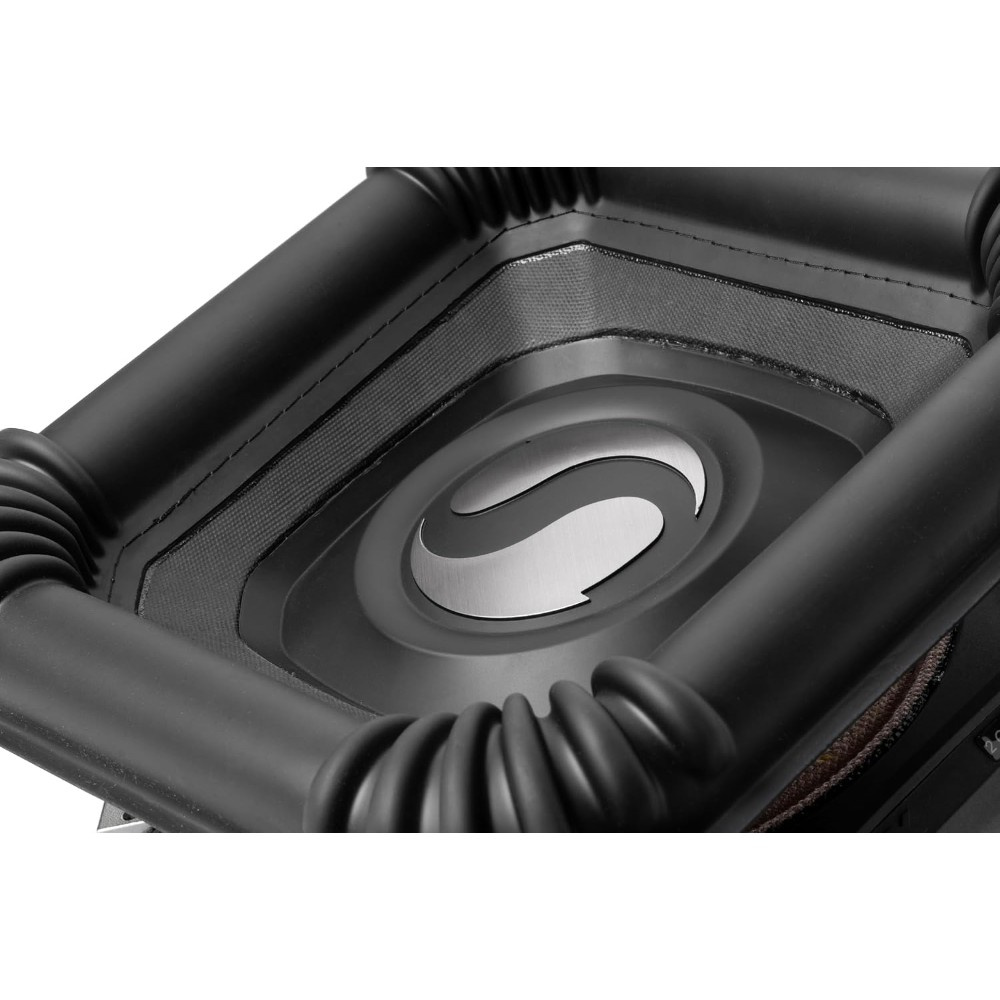

Die quadratische Membran nutzt die Frontfläche effizient aus und besteht aus doppelt gepresster Papiermasse. Die robuste Santoprene-Sicke hat verstärkte Ecken, die für große Membranhübe ausgelegt sind. Zusammen mit den doppelten Zentrierspinnen hilft sie dabei, die Bewegung der Schwingspule zu führen. Das dreifach gestapelte Magnetsystem sitzt in einem steifen Aluminiumkorb und ist mit Forced-Air Cooling ausgestattet, das bei hoher Leistung für Luftzirkulation und Wärmeableitung sorgt.

Endstufe und Service

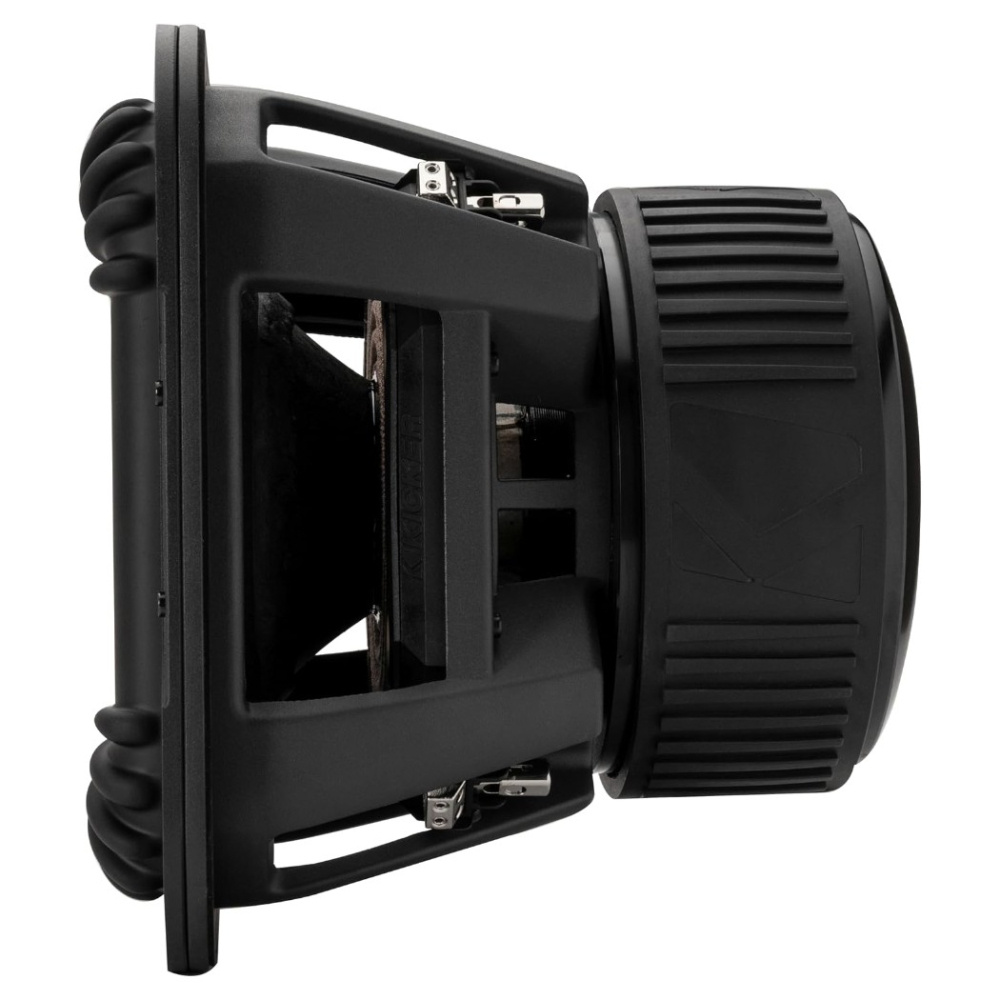

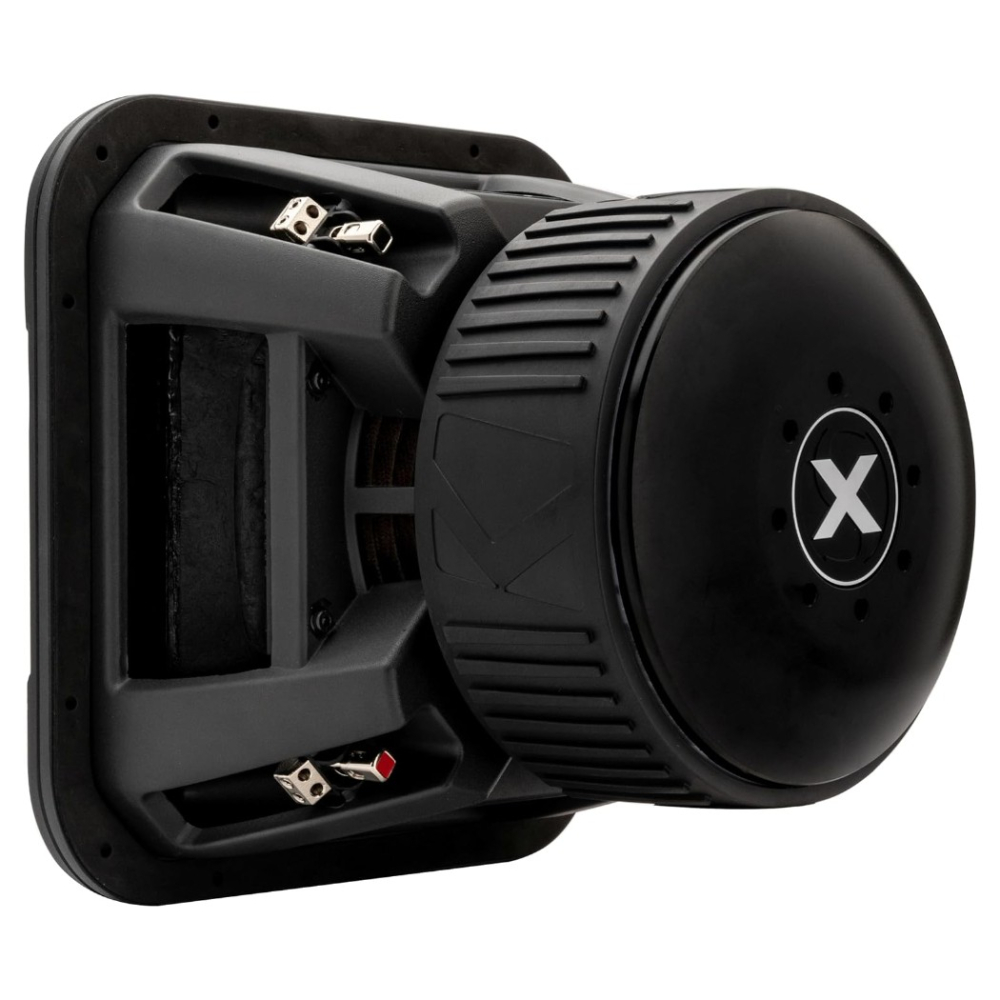

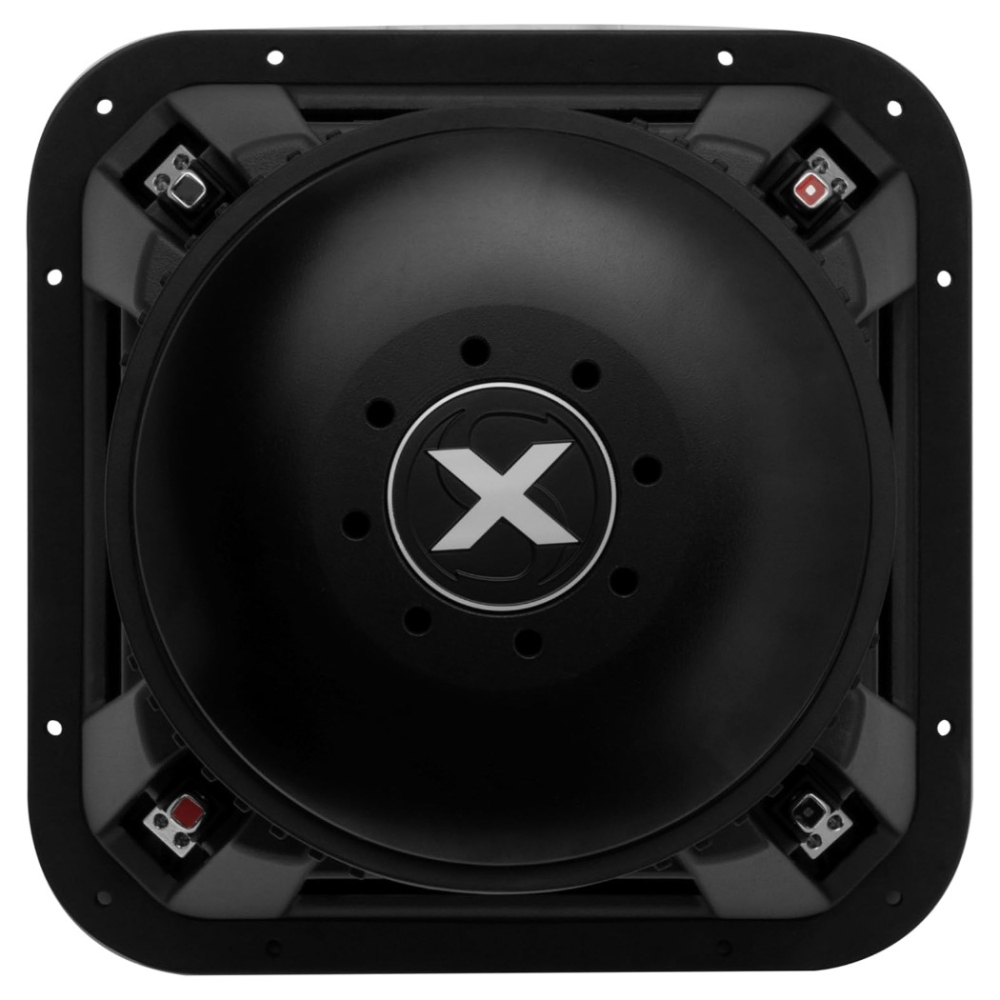

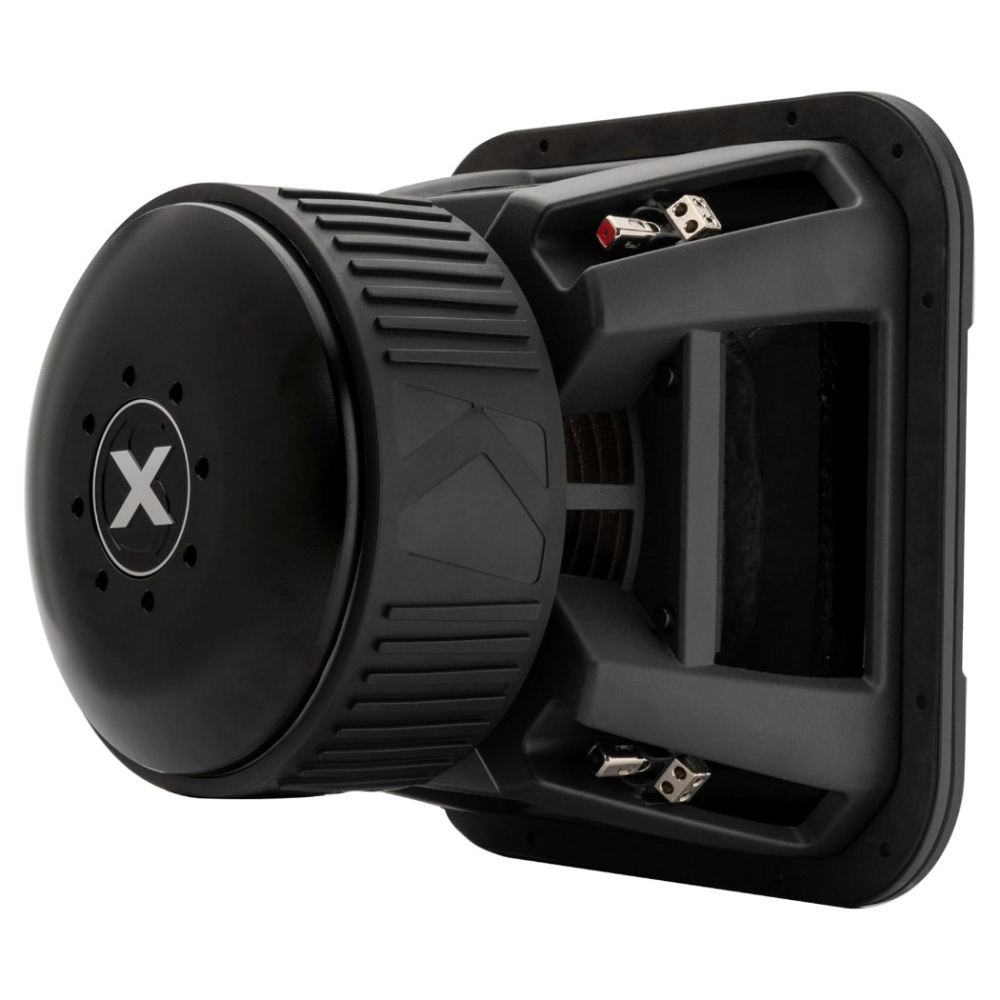

Bei zwei 1-Ohm-Schwingspulen ergibt eine Reihenschaltung 2 Ohm und eine Parallelschaltung 0.5 Ohm. Die extrem niedrige Last bei Parallelschaltung erfordert eine Endstufe, die ausdrücklich dafür ausgelegt ist. Das Lautsprecherkabel wird über robuste, federbelastete 8-AWG-Anschlüsse angeschlossen; zusätzliche Anschlüsse erleichtern die Verkabelung. Wird die Membran- oder Schwingspuleneinheit beschädigt, kann sie als komplette Einheit ohne Kleben ausgetauscht werden. Berücksichtigen Sie beim Gehäusebau auch die Einbautiefe von 25.7 cm.

Gehäusevorschlag

Für den L7X121 empfiehlt Kicker ein Bassreflexgehäuse mit einem Volumen von 84.9 Litern und einer Abstimmung auf 31 Hz. Der lange Port erfordert eine sorgfältige Platzierung im Gehäuse. Berechnen Sie das Portvolumen zusätzlich zum empfohlenen Volumen und stellen Sie sicher, dass der Magnet des Subwoofers ausreichend Platz hat.

Empfohlenes Bassreflexgehäuse: 84.9 Liter
Abstimmfrequenz: 31 Hz
Portöffnung: 9 × 33 cm
Portlänge: 93 cm

Parameter

Fs: 40.3 Hz
Qts: 0.487
Vas: 18.05 Liter
Sd: 585.64 cm²
Xmax: 31.25 mm

Spezifikationen

Größe: 12 Zoll (30 cm)
Impedanz: 2 × 1 Ohm
Schwingspulen: 2
Anschlussimpedanz: 0.5 oder 2 Ohm
Empfohlene Endstufenleistung: 1 000–2 000 W RMS
Frequenzbereich: 20–100 Hz
Schwingspulendurchmesser: 75 mm

Membranmaterial: Doppelt gepresste Papiermasse
Sicke: UV-beständiges Santoprene
Korb: Gegossenes Aluminium
Magnetsystem: Dreifach gestapelter Ferritmagnet
Zentrierspinnen: Doppelte
Kühlung: Forced-Air Cooling
Anschluss: Federbelastete 8-AWG-Anschlüsse
