Kleiner Konus, große Ambitionen

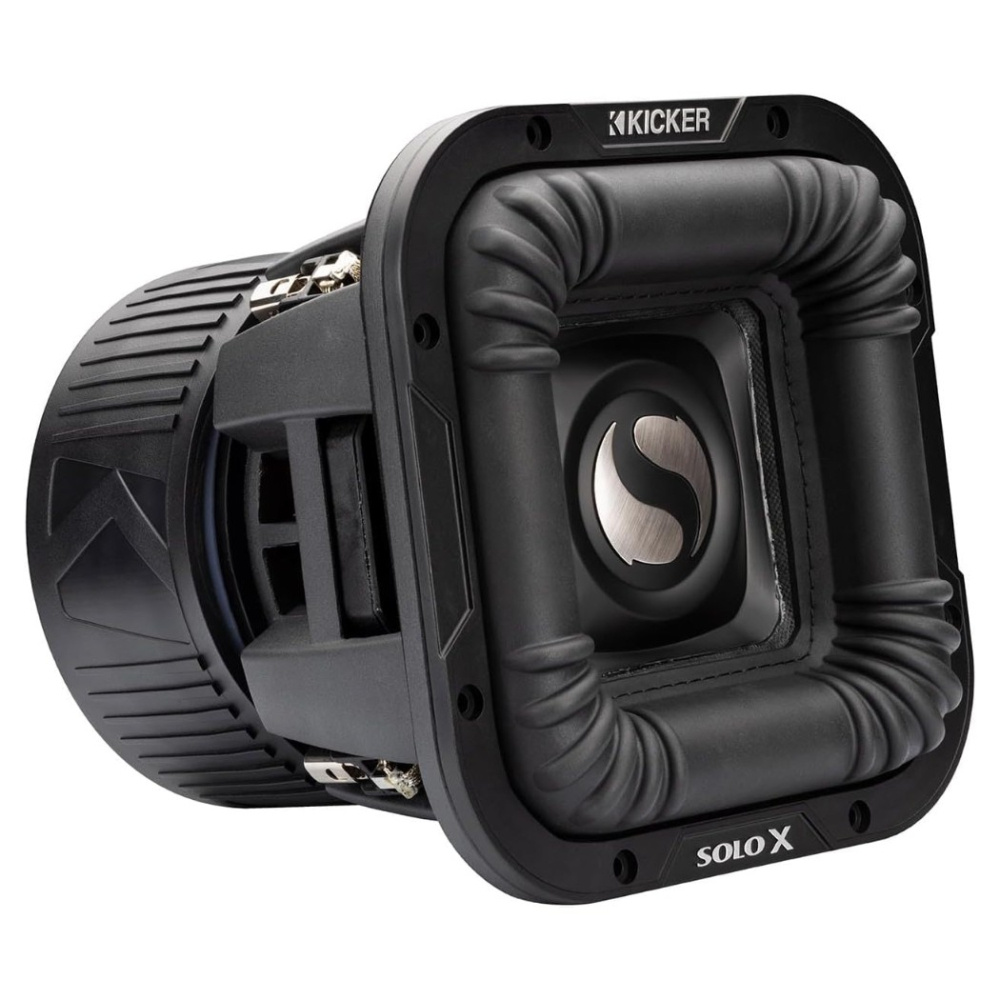

Kicker SoloX L7X81 ist ein leistungsstarker 8-Zoll-Subwoofer mit zwei 1-Ohm-Schwingspulen und einer empfohlenen Endstufenleistung von 400–800 W RMS. Er wurde für Soundsysteme entwickelt, in denen der Bass laut spielen und mit großen Konusbewegungen arbeiten soll – trotz des vergleichsweise kompakten Frontformats. Der quadratische, doppelt gepresste Papierkonus sitzt in einem gegossenen Aluminiumkorb mit robuster Santoprene-Sicke, doppelten Zentrierspinnen und einem dreifach gestapelten Magnetsystem. Ein linearer Hub von 24 mm und die aktive Belüftung durch Forced-Air Cooling schaffen gute Voraussetzungen für anspruchsvolle Anwendungen.

• Quadratischer 8-Zoll-Subwoofer für hohe Schalldruckpegel
• Empfohlene Endstufenleistung von 400–800 W RMS
• Zwei 1-Ohm-Schwingspulen für eine Anschlussimpedanz von 0.5 oder 2 Ohm
• 24 mm linearer Hub, Xmax
• 62.5-mm-Schwingspule mit Aluminiumträger
• Doppelt gepresster Papierkonus und robuste Santoprene-Sicke
• Gegossener Aluminiumkorb und drei gestapelte Ferritmagnete
• Forced-Air Cooling und austauschbare Konus- und Schwingspuleneinheit

Robuste Konstruktion

Die großen Konusbewegungen stellen hohe Anforderungen an die Konstruktion des Lautsprechers. Deshalb verwendet der L7X81 doppelte Zentrierspinnen, eine gerippte und UV-beständige Santoprene-Sicke sowie einen stabilen Korb aus gegossenem Aluminium. Der quadratische Konus besteht aus doppelt gepresster Papiermasse und hat eine effektive Konusfläche von 249.64 cm². Forced-Air Cooling nutzt die Bewegung des Lautsprechers, um Luft um die Schwingspulen zirkulieren zu lassen. Das hilft, die Wärme zu bewältigen, wenn die Endstufe hohe Leistung liefert.

Impedanz planen

Mit zwei 1-Ohm-Schwingspulen ergibt sich bei Reihenschaltung eine Impedanz von 2 Ohm und bei Parallelschaltung eine Impedanz von 0.5 Ohm. Die letztgenannte Last ist sehr anspruchsvoll und setzt eine Endstufe voraus, die ausdrücklich für den Betrieb mit 0.5 Ohm ausgelegt ist. Der Lautsprecher verfügt über robuste, federbelastete 8-AWG-Anschlüsse für eine sichere Kabelverbindung. Bei einer eventuellen Reparatur kann die Einheit aus Konus, Sicke und Schwingspule durch einen kompatiblen Reparatursatz ersetzt werden. Für den Austausch sind Klebstoff und eine ausreichende Aushärtezeit erforderlich.

Gehäusevorschlag

Kickers Vorschlag für ein Bassreflexgehäuse ist auf 39 Hz abgestimmt und hat ein empfohlenes Volumen von 25 Litern. Der lange Port muss mit dem richtigen Querschnitt und der richtigen Länge gebaut werden, damit er wie vorgesehen funktioniert. Das Portvolumen ist separat zu berechnen. Achten Sie außerdem darauf, dass genügend Platz für die Einbautiefe des Lautsprechers von 20.1 cm vorhanden ist.

Empfohlenes Bassreflexgehäuse: 25 Liter
Abstimmfrequenz: 39 Hz
Portöffnung: 5 × 23 cm
Portlänge: 82 cm

Parameter

Fs: 48 Hz
Qts: 0.631
Vas: 3.75 Liter
Sd: 249.64 cm²
Xmax: 24 mm

Technische Daten

Größe: 8 Zoll (20 cm)
Impedanz: 2 × 1 Ohm
Schwingspulen: 2
Anschlussimpedanz: 0.5 oder 2 Ohm
Empfohlene Endstufenleistung: 400–800 W RMS
Frequenzbereich: 30–100 Hz
Schwingspulendurchmesser: 62.5 mm

Konusmaterial: Doppelt gepresste Papiermasse
Sickenmaterial: UV-beständiges Santoprene
Korb: Gegossenes Aluminium
Magnetsystem: Dreifach gestapelter Ferritmagnet
Kühlung: Forced-Air Cooling
Zentrierspinnen: Doppelte
Anschluss: Federbelastete Anschlüsse
