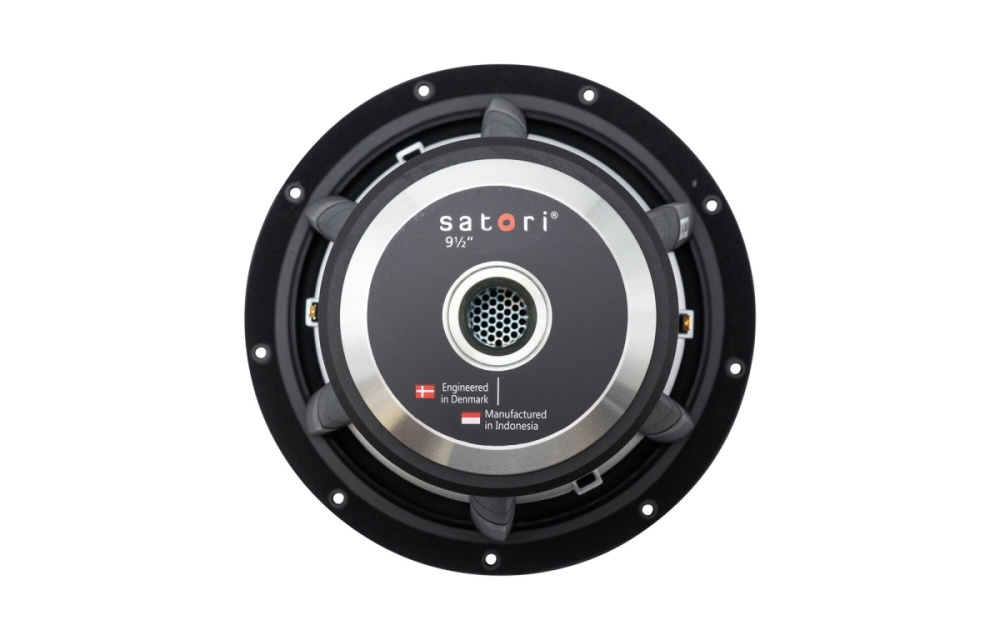

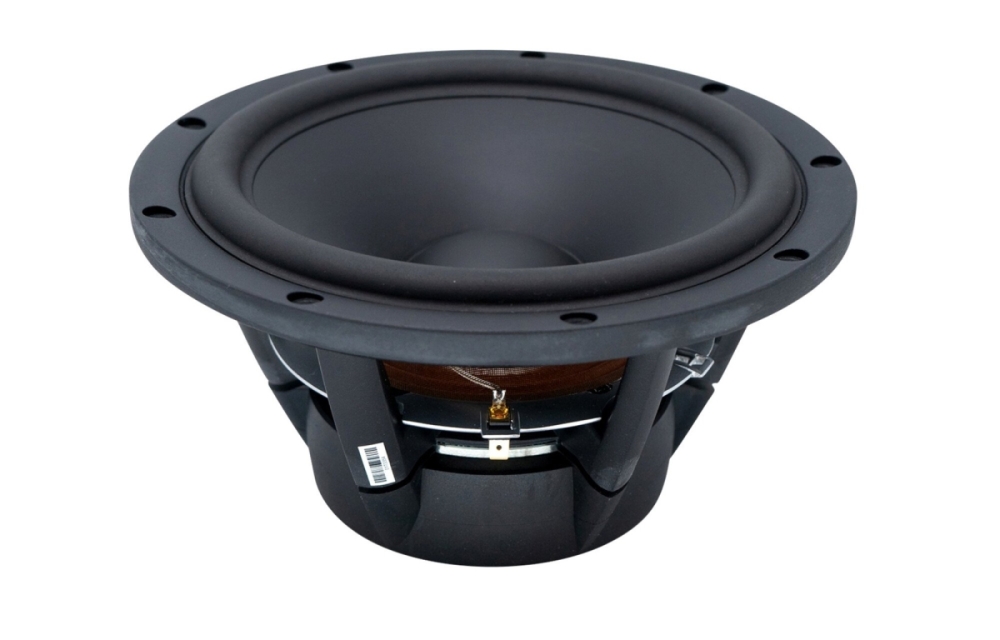

SB Acoustics Satori WO24P-4 ist ein 9,5-Zoll-Bass-/Mitteltonelement mit einer harten Papyrusmembran, die geringes Gewicht und hohe Steifigkeit für präzise Klangwiedergabe bietet. Das Element verfügt über ein fortschrittliches Neodym-Motorsystem mit doppelten Kurzschlussringen und einem untercut Polkern, die Verzerrungen reduzieren, sowie ein belüftetes Aluminiumchassis, das die Kompression bei hoher Belastung niedrig hält. Die linear-symmetrische Aufhängung sorgt für stabile und dynamische Bewegung, wodurch dieses Element gut für hochwertige Audiosysteme geeignet ist, die sowohl Leistung als auch Präzision erfordern.

• Elementgröße: 9,5 Zoll (242 mm)
• Impedanz: 4 Ω
• Empfindlichkeit: 91 dB (2,83 V/1 m)
• Belastbarkeit: 90 W (IEC 268-5)
• Schwingspulendurchmesser: 49,5 mm
• Freier Luftresonanzpunkt (Fs): 28 Hz
• Membranfläche (Sd): 255 cm²
• Montagetiefe: 116,4 mm

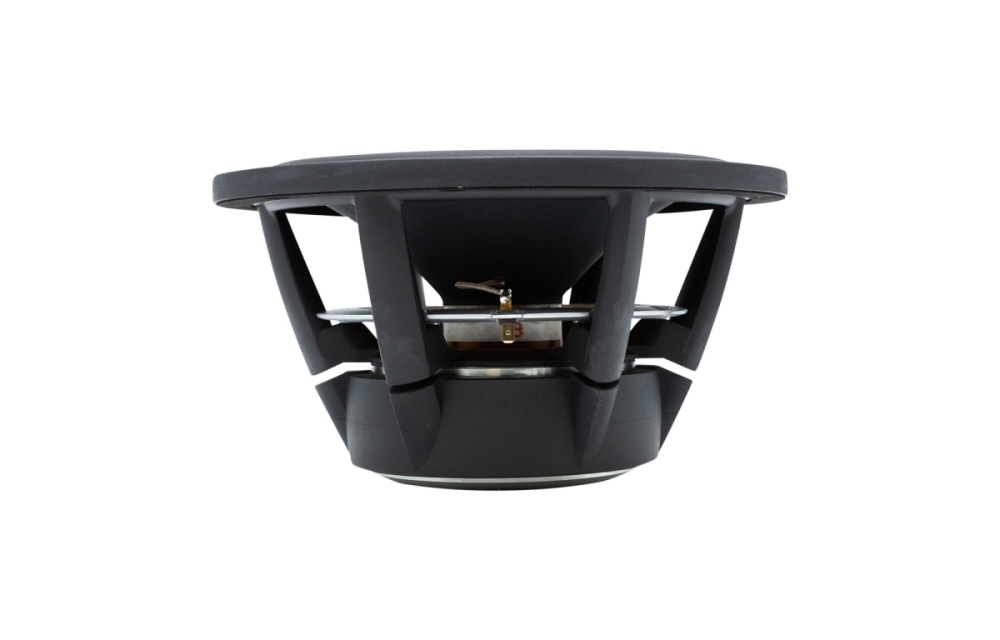

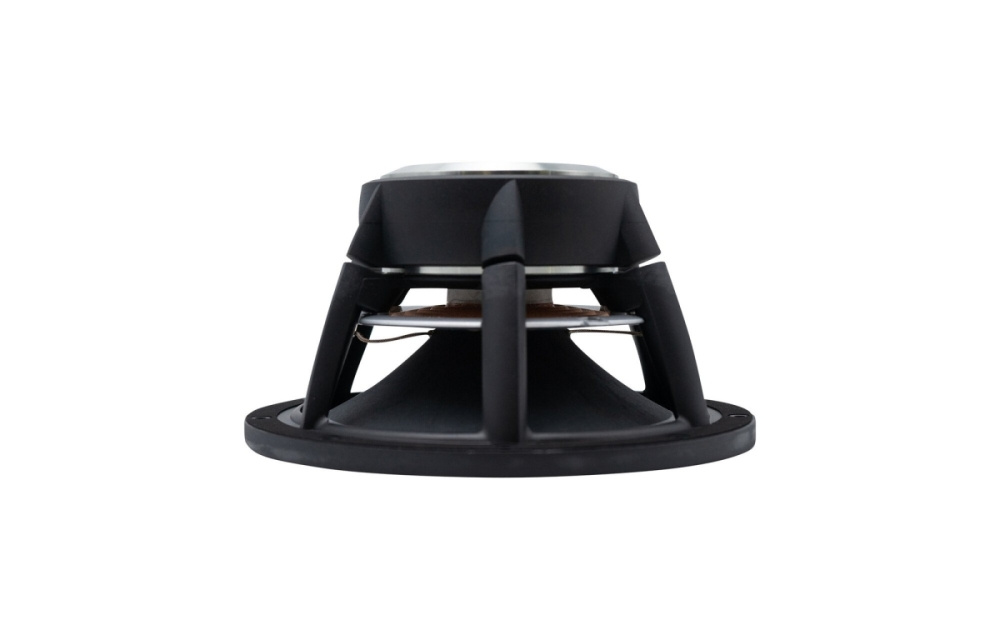

• Gussaluminium-Chassis mit Belüftung

Konstruktion und Klangqualität

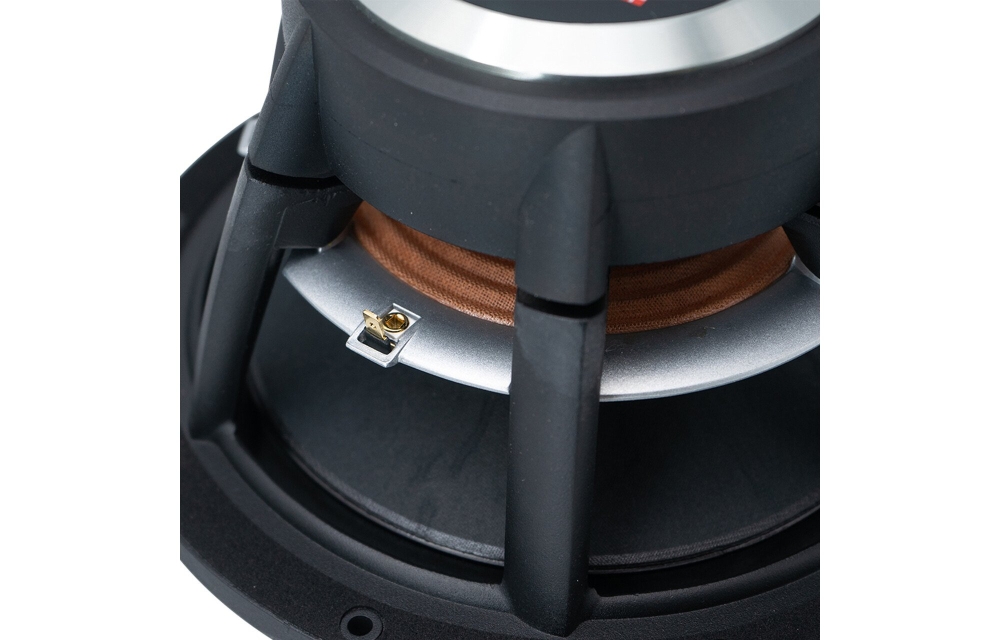

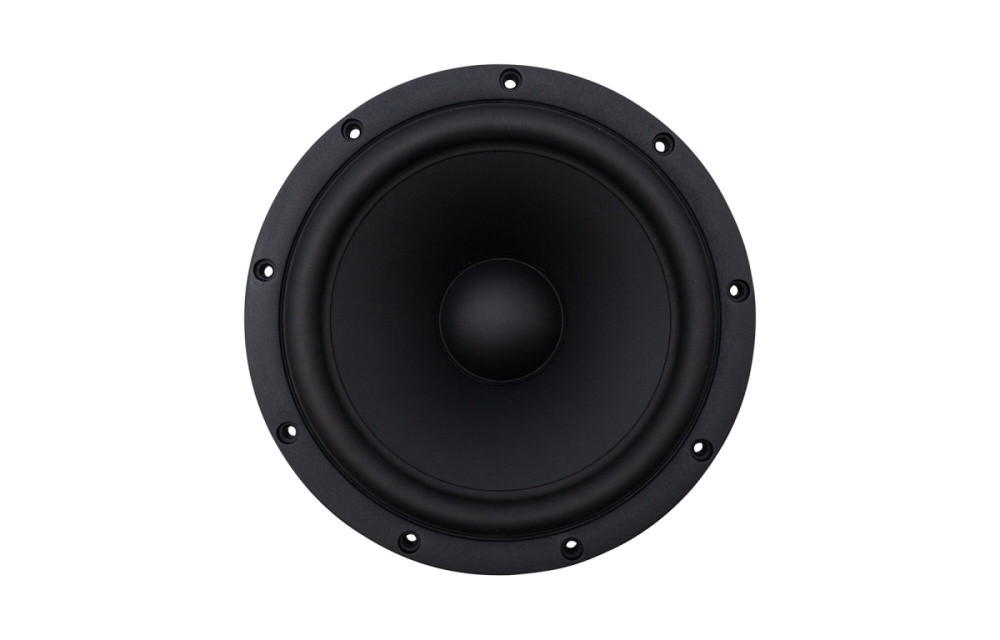

Die harte Papyrusmembran wird intern gefertigt und verbindet niedriges Gewicht mit hoher Steifigkeit, was eine schnelle Reaktion und geringe Verzerrungen ermöglicht. Der Motor wurde mit einem untercut Polkern und doppelten Kurzschlussringen optimiert, die unerwünschte magnetische Störungen effektiv reduzieren. Das gut belüftete Aluminiumchassis mindert Kompression und hält die Temperatur niedrig, was auch bei hoher Belastung stabile Leistung gewährleistet. Die linear-symmetrische Aufhängung sorgt dafür, dass die Membran präzise und kontrolliert bewegt wird, für sauberen und dynamischen Klang.

Montage und Kompatibilität
Das Element hat einen Außendurchmesser von 242 mm und eine Einbaudurchmesser von 209,3 mm, passend für Standard-9,5-Zoll-Montagelöcher. Die Montagetiefe beträgt 116,4 mm, und das Chassis ist mit 9 Schraubenlöchern im Winkel von 40° für sicheren Halt ausgestattet. Die robuste Konstruktion und die Standardmaße erleichtern die Integration in sowohl neu gebaute als auch nachgerüstete Lautsprechersysteme.

Spezifikationen
Nennimpedanz: 4 Ω
Gleichstromwiderstand (Re): 3,3 Ω
Schwingspuleninduktivität (Le): 0,29 mH
Effektive Membranfläche (Sd): 255 cm²
Schwingspulendurchmesser: 49,5 mm
Schwingspulenhöhe: 23 mm
Luftspalthöhe: 6 mm
Linearer Hub (p-p): 17 mm
Magnetische Flussdichte: 1,1 T
Magnetgewicht: 1,36 kg
Nettogewicht: 3,7 kg
Freier Luftresonanzpunkt (Fs): 28 Hz
Empfindlichkeit (2,83 V / 1 m): 91 dB
Mechanischer Q-Faktor (Qms): 6,7
Elektrischer Q-Faktor (Qes): 0,42
Gesamt-Q-Faktor (Qts): 0,40
Bewegte Masse inkl. Luft (Mms): 42 g
Kraftfaktor (Bl): 7,6 Tm
Äquivalentes Volumen (Vas): 71 Liter
Nachgiebigkeit (Cms): 0,77 mm/N
Mechanische Verluste (Rms): 1,1 kg/s
Belastbarkeit: 90 W (IEC 268-5)
