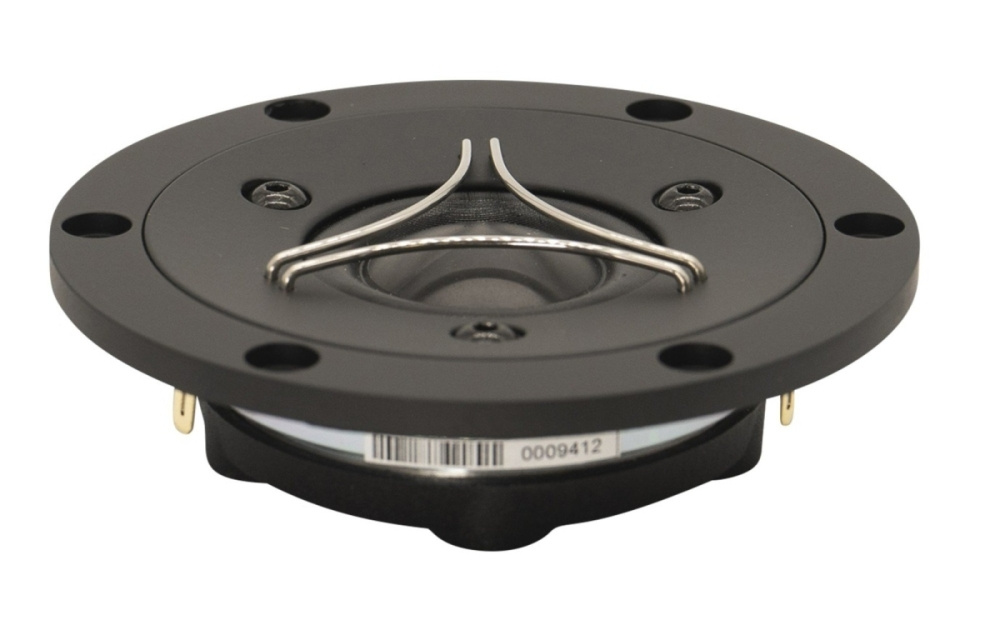

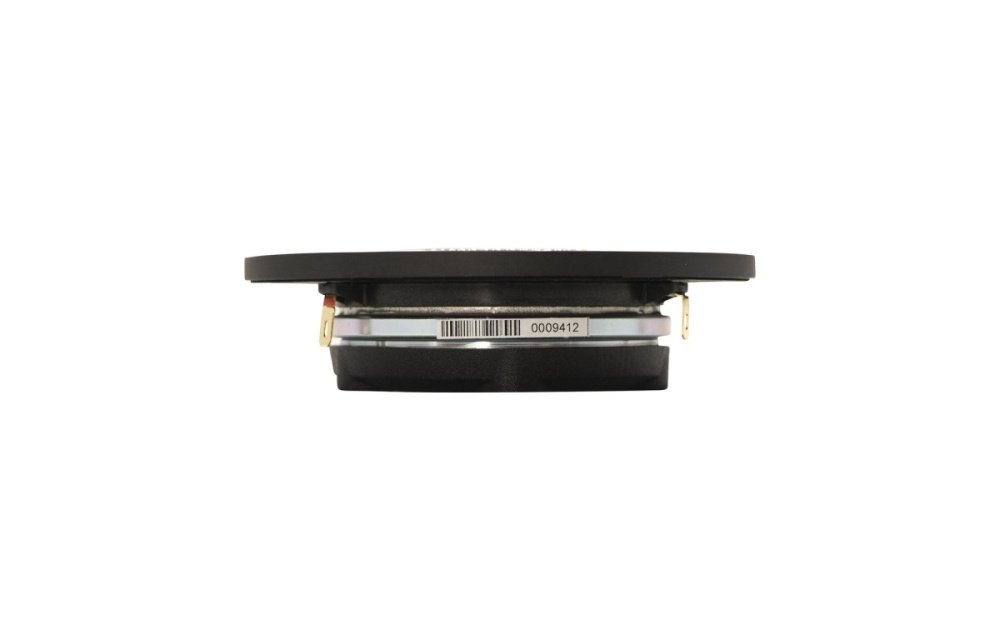

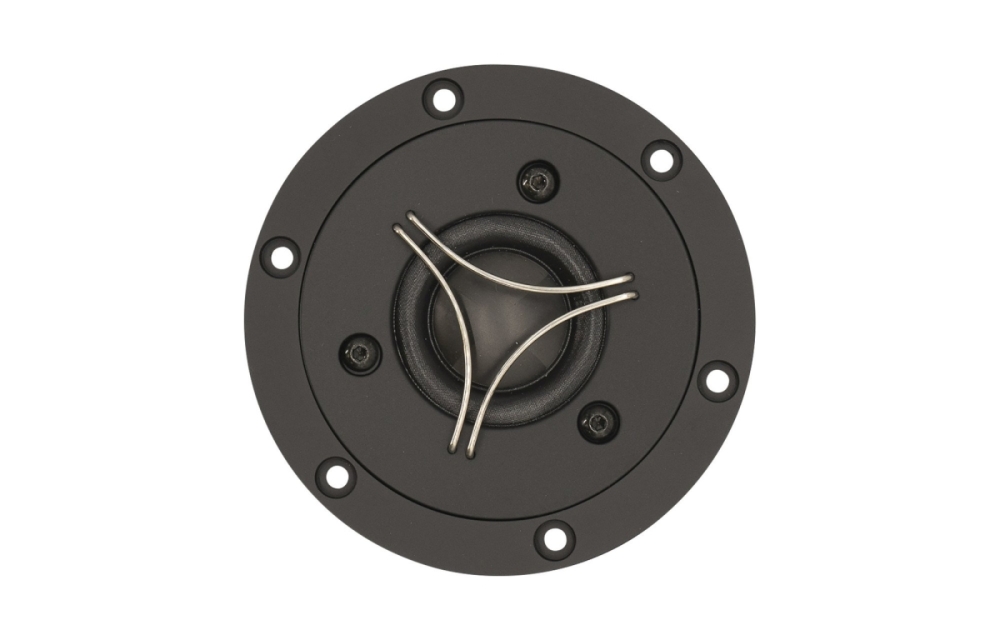

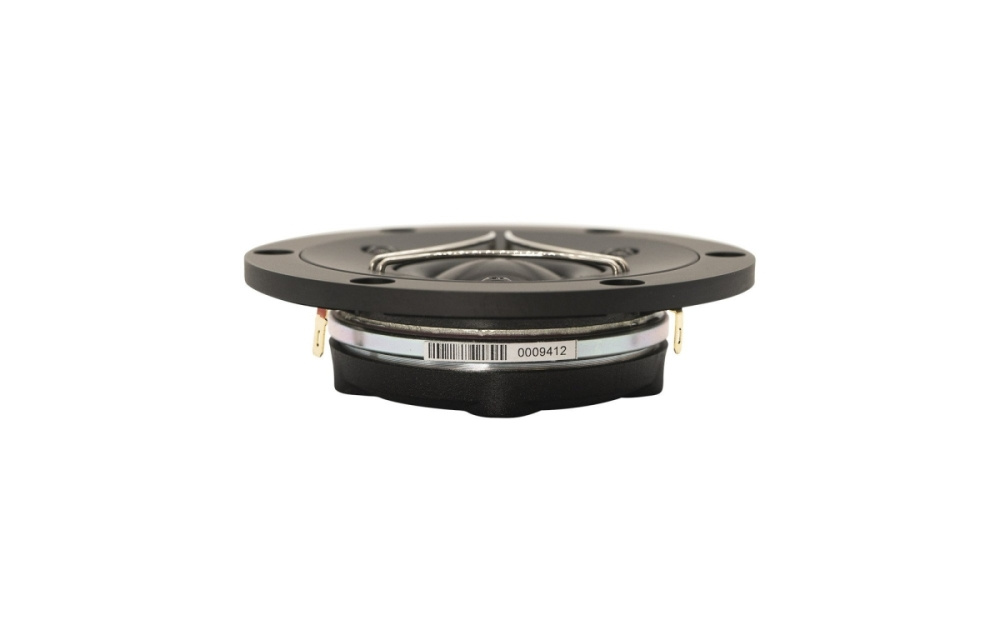

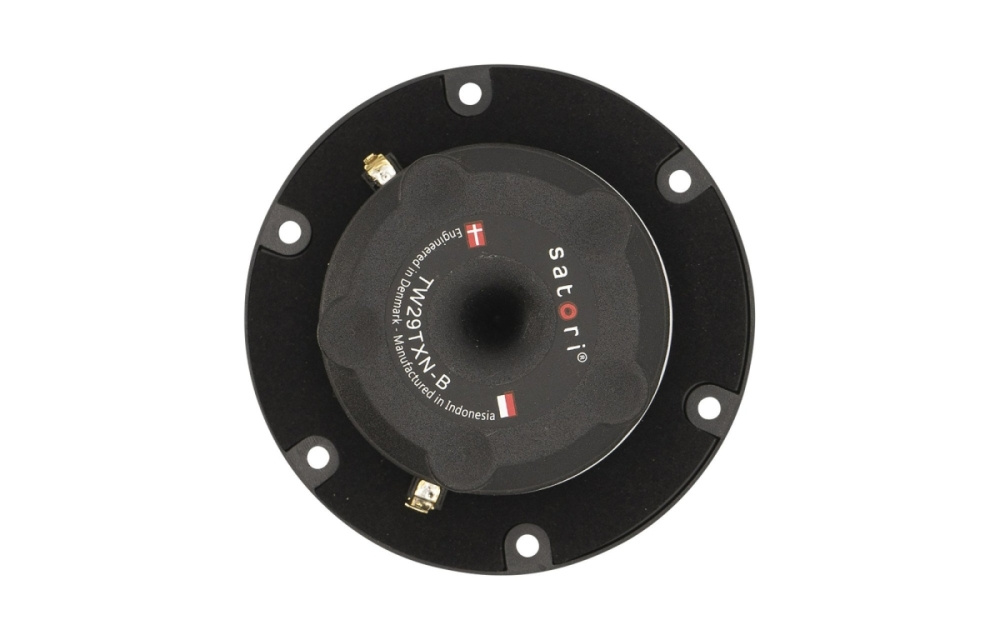

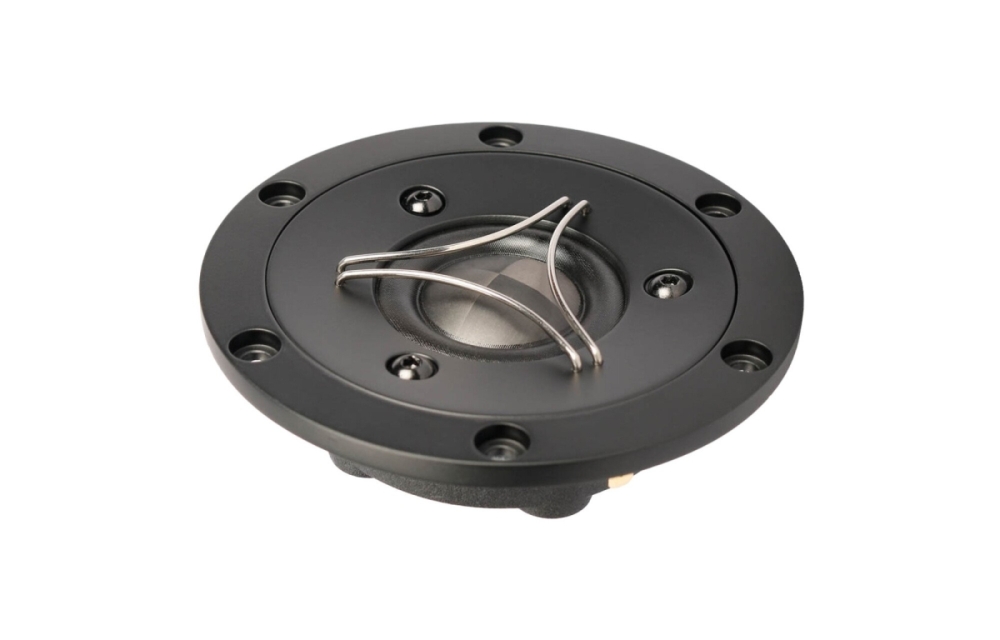

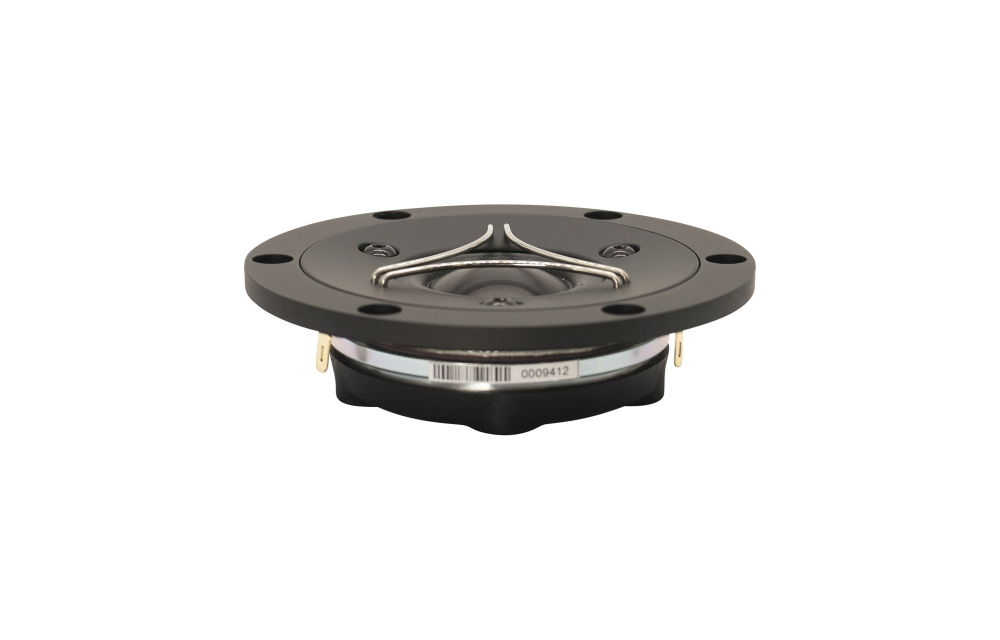

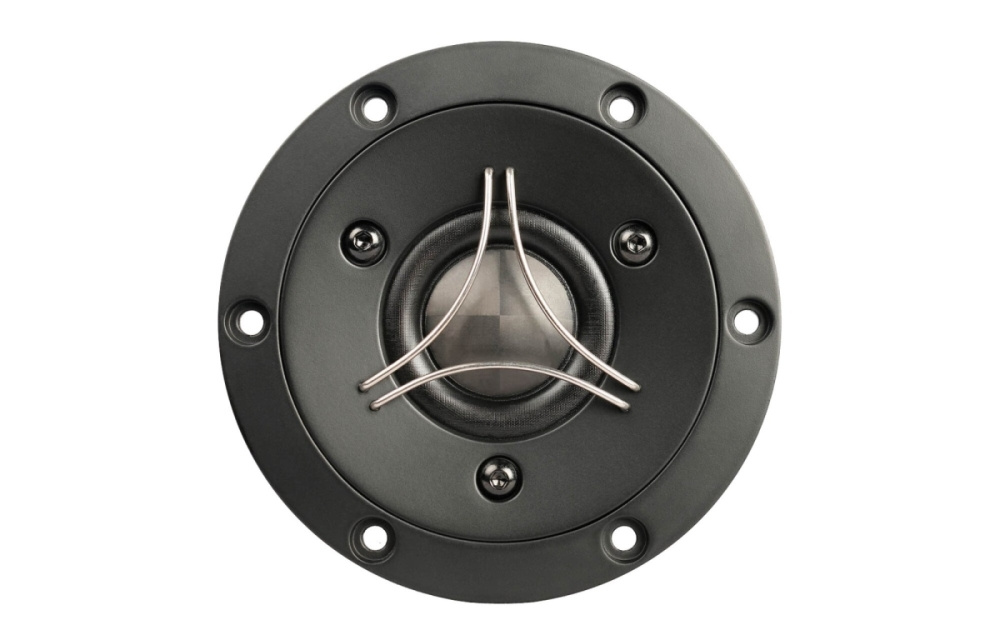

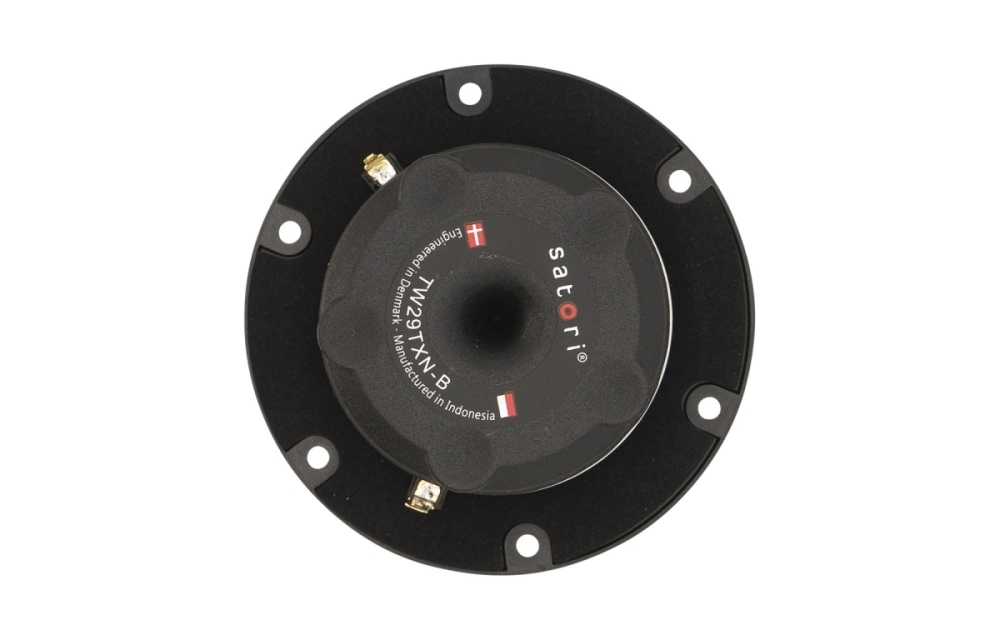

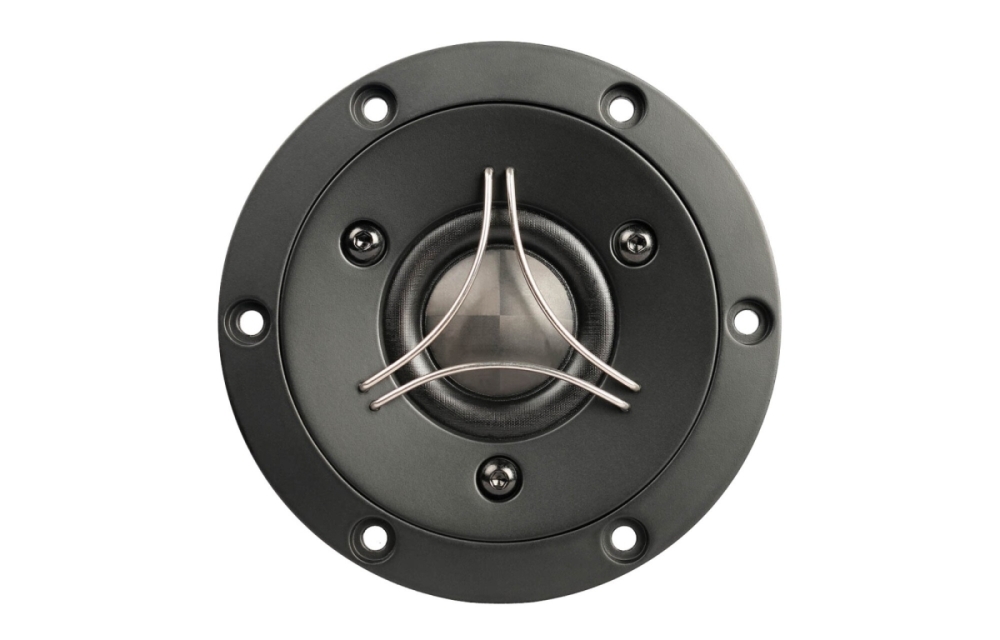

SB Acoustics Satori TW29TXN-B ist eine 1" Hochtöner mit fortschrittlicher TeXtreme®-Kuppel, die sehr geringe Verzerrungen und eine hohe Detailschärfe liefert. Er eignet sich für hochwertige Audiosysteme, bei denen klare und dynamische Hochfrequenzwiedergabe gewünscht wird, mit einfacher Montage dank standardisierter Maße und niedriger Resonanzfrequenz, die die Integration mit Mitteltönern erleichtert.

• Impedanz: 4 Ω
• Empfindlichkeit: 96 dB (2,83 V / 1 m)
• Empfohlene Trennfrequenz: 2600 Hz, 12 dB/Oktave Hochpass
• Schwingspulendurchmesser: 29 mm
• Einbautiefe: 37,3 mm
• Einbaudurchmesser: 70 mm
• Nennbelastbarkeit: 80 W (IEC 268-5)
• Resonanzfreie TeXtreme®-Membran
• Zweiteilige Aluminium-Frontplatte mit mechanischer Entkopplung

Konstruktion und Materialien
Der Hochtöner verfügt über eine leichte und steife TeXtreme®-Kuppel aus speziell entwickelten Kohlefaserverbundmaterialien, die Verzerrungen minimieren und optimale Bewegung gewährleisten. Er ist mit doppelten balancierten Kompressionskammern und Kupferkapseln ausgestattet, die Schwingspuleninduktivität und Phasenverschiebung reduzieren. Ein sättigungskontrollierter Neodym-Motor mit T-förmiger Polstruktur sorgt für geringere Verzerrungen und gleichmäßige Dynamik. Ein gegossenes Aluminiumgehäuse mit optimierter Dämpfung bietet stabile Montage und vermindert unerwünschte Resonanzen. Das Ergebnis ist ein Hochtöner, der klare und detaillierte Hochfrequenzwiedergabe mit guter Kontrolle liefert.

Montage und Integration
Der Satori TW29TXN-B hat Standardmaße mit einem Einbaudurchmesser von 70 mm und einer Einbautiefe von etwa 37 mm, was die Integration in verschiedene Lautsprecherkonstruktionen erleichtert. Die zweiteilige Aluminium-Frontplatte mit mechanischer Entkopplung reduziert unerwünschte Vibrationen und erleichtert präzisen Einbau. Die niedrige Resonanzfrequenz von 650 Hz erleichtert die Anpassung des Hochtöners an Mitteltöner und Mid-Bässe für ein homogenes Klangbild.

Spezifikationen
Nennimpedanz: 4 Ω
Gleichstromwiderstand (Re): 3,0 Ω
Schwingspuleninduktivität (Le): 0,02 mH
Effektive Membranfläche (Sd): 9,6 cm²
Schwingspulendurchmesser: 29 mm
Schwingspulenhöhe: 2,0 mm
Luftspaltbreite: 2,5 mm
Linearer Hub (p-p): 0,5 mm
Bewegte Masse inkl. Luft (Mms): 0,51 g
Freie Luftresonanz (Fs): 650 Hz
Empfindlichkeit (2,83 V / 1 m): 96 dB
Mechanischer Gütefaktor (Qms): 1,62
Elektrischer Gütefaktor (Qes): 0,65
Gesamtgüte (Qts): 0,46
Kraftfaktor (Bl): 3,1 Tm
Belastbarkeit: 80 W (IEC 268-5)
Magnetische Flussdichte: 1,5 T
Magnetgewicht: 0,10 kg
Nettogewicht: 0,40 kg
