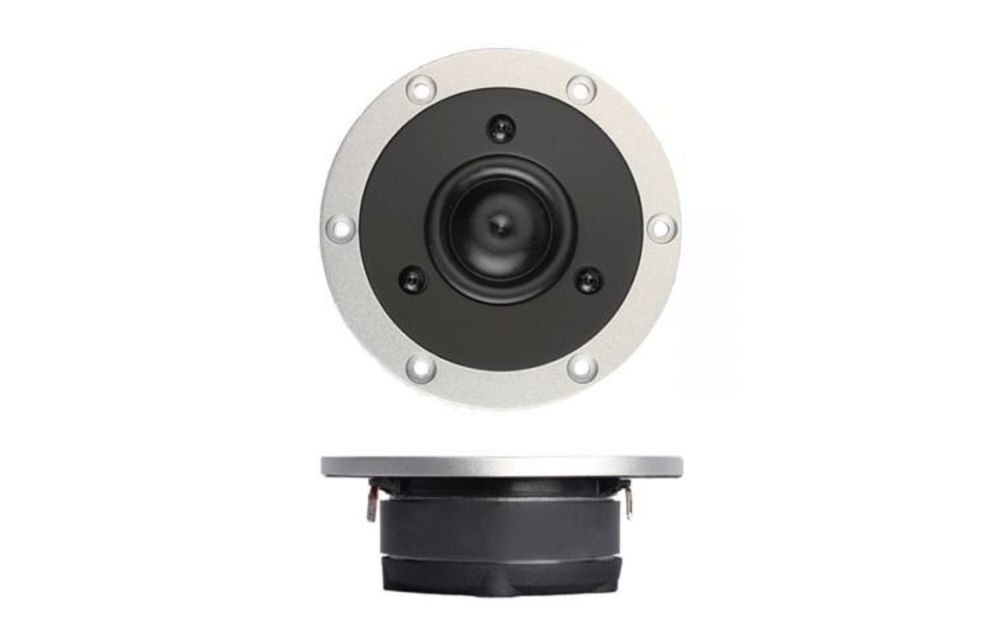

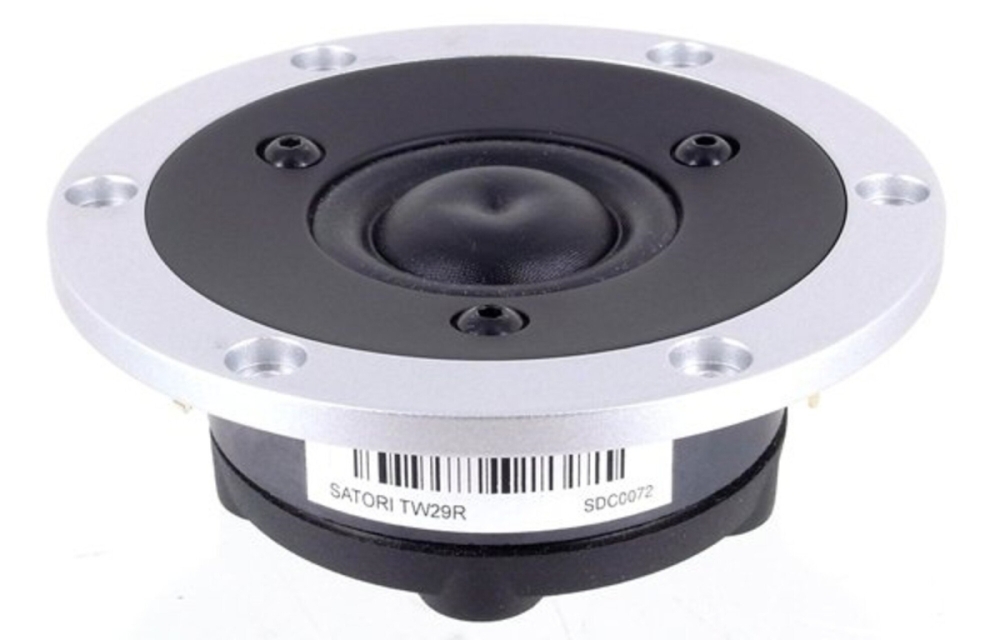

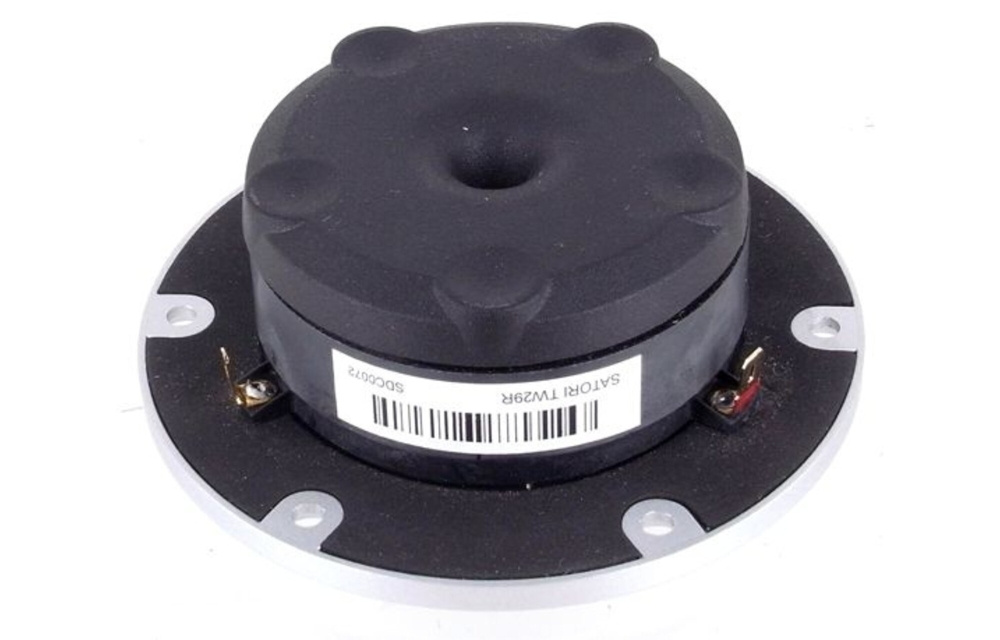

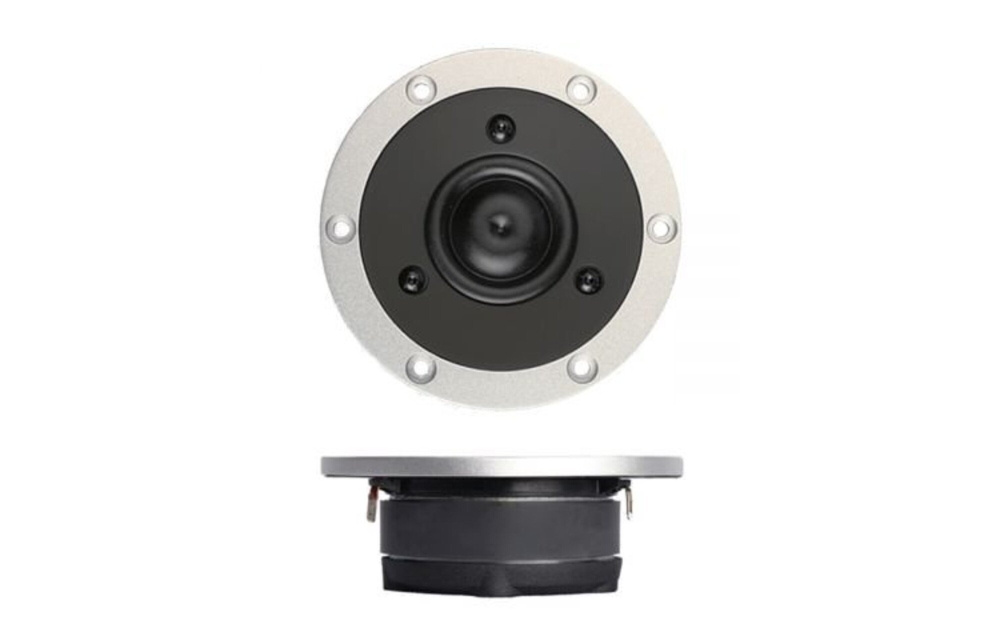

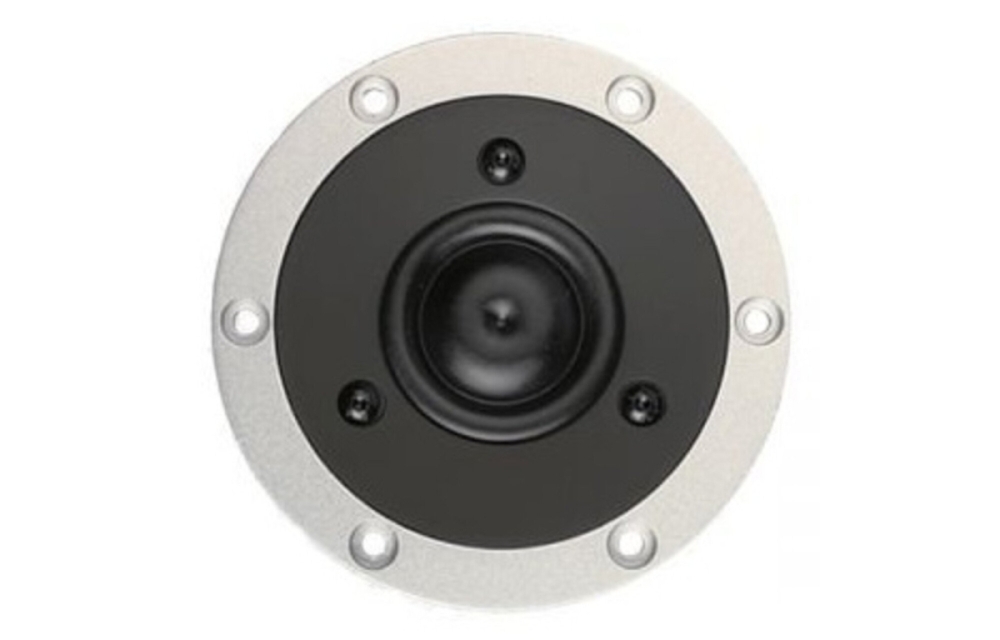

SB Acoustics Satori TW29R ist ein hochwertiger 1" Ring-Dome-Hochtöner, der für anspruchsvolle Audiosysteme entwickelt wurde, die detaillierte und klare Hochtonwiedergabe verlangen. Mit niedriger Impedanz (4 Ω) und hoher Empfindlichkeit (92 dB) eignet er sich gut für Endstufen oder Verstärker mit guter Kontrolle. Das resonanzfreie Design und die doppelte Kompressionskammer bieten dynamischen und verzerrungsfreien Klang, während Kupferkapseln und mechanische Entkopplung Phasenverdrehung und Störungen reduzieren. Die einfache Montage mit Standardmaßen erleichtert die Integration in verschiedene Lautsprecherkonstruktionen.

• 1" Ring-Dome-Hochtöner, 4 Ω Impedanz
• Empfindlichkeit 92 dB (2,83 V / 1 m)
• Freie Resonanzfrequenz 600 Hz
• Belastbarkeit 80 W (mit Hochpass 2600 Hz, 12 dB/Oktave)
• Doppelte balancierte Kompressionskammern
• Kupferkapseln reduzieren Schwingspuleninduktivität und Phasenverdrehung
• Zweiteilige Aluminium-Frontplatte mit mechanischer Entkopplung
• Montagetiefe ca. 37,3 mm, Einbaudurchmesser 70 mm
• Belüftete Polkernspule und CCAW-Schwingspule mit geringer Masse

Konstruktion und Klangqualität
Der Satori TW29R wurde entwickelt, um Resonanzen und Aufspaltungen bei hohen Frequenzen dank seines Ring-Dome-Designs zu minimieren. Doppelte balancierte Kompressionskammern bieten bessere Dynamik und Kontrolle, während Kupferkapseln und Belüftung Phasenverdrehungen und Verzerrungen reduzieren. Die mechanisch entkoppelte Aluminium-Frontplatte trägt dazu bei, unerwünschte Vibrationen zu reduzieren. Das Ergebnis ist ein sauberer, detaillierter und stabiler Hochton, der in anspruchsvollen Audiosystemen hervorragend funktioniert.

Montage und Kompatibilität
Der Hochtöner verfügt über einen standardisierten Einbaudurchmesser von 70 mm und eine Montagetiefe von etwa 37 mm, was die Integration in die meisten Lautsprechergehäuse erleichtert. Die Schraubenlöcher sind für eine stabile Montage ausgelegt und das Design ist optimiert, um effizient über einen belüfteten Polkern mit der hinteren Kammer verbunden zu werden. Dies erleichtert die Installation und sorgt für stabile Klangleistungen.

Technische Daten
Nennimpedanz: 4 Ω
Freie Resonanzfrequenz (Fs): 600 Hz
Empfindlichkeit (2,83 V / 1 m): 92 dB
Schwingspuleninduktivität (Le): 0,02 mH
Mechanischer Gütefaktor (Qms): 2,0
Elektrischer Gütefaktor (Qes): 1,24
Gesamtgütefaktor (Qts): 0,77
Schwingspulen-Durchmesser: 29,0 mm
Kraftfaktor (Bl): 2,0 Tm
Luftspalt-Höhe: 2,5 mm
Belastbarkeit: 80 W (mit Hochpassfilter 2600 Hz, 12 dB/Oktave)
Magnetflussdichte: 1,0 T
Bewegte Masse inkl. Luft (Mms): 0,44 g
Magnetgewicht: 0,22 kg
Nettogewicht: 0,53 kg

Maße und Montage
Außendurchmesser: Ø103,8 mm
Frontdurchmesser: Ø92,0 mm
Einbaudurchmesser (Ausschnitt): Ø70,0 mm
Schraubenlöcher: 6 × Ø4,2 mm + 6 × Ø8,2 mm
Einbautiefe hinter der Front: ca. 37,3 mm
