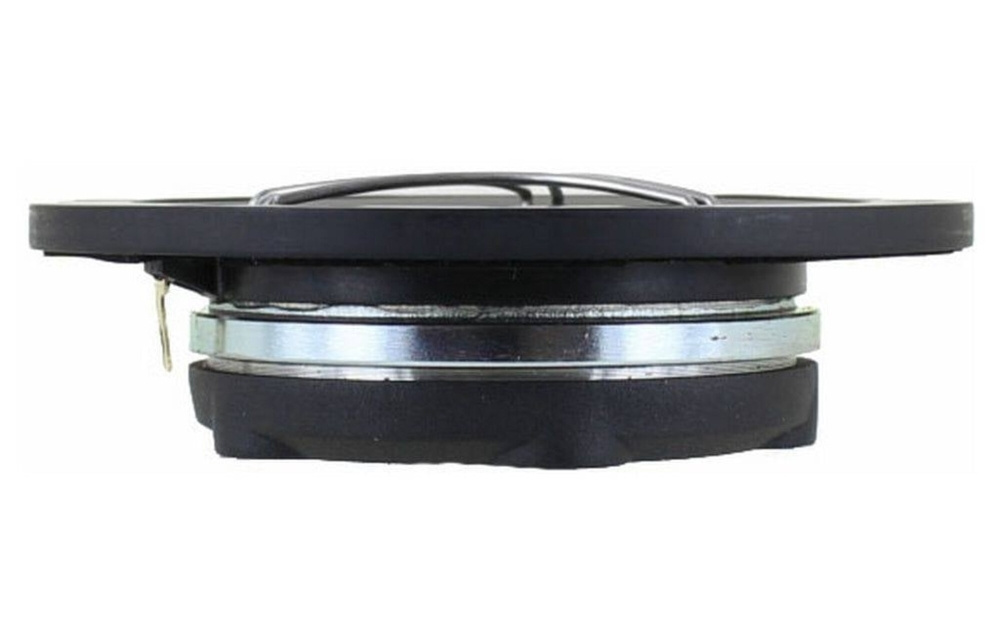

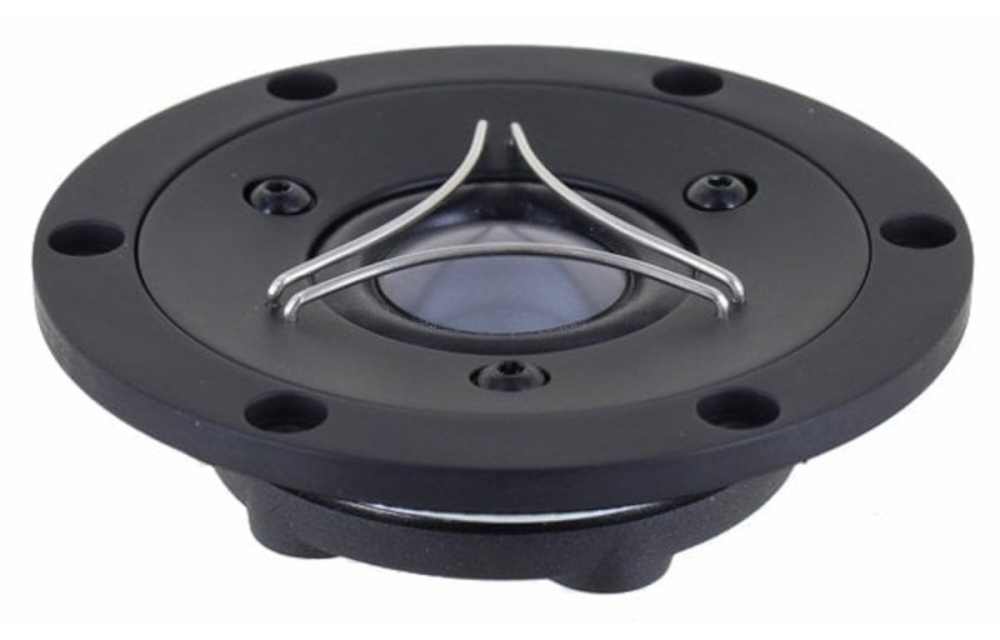

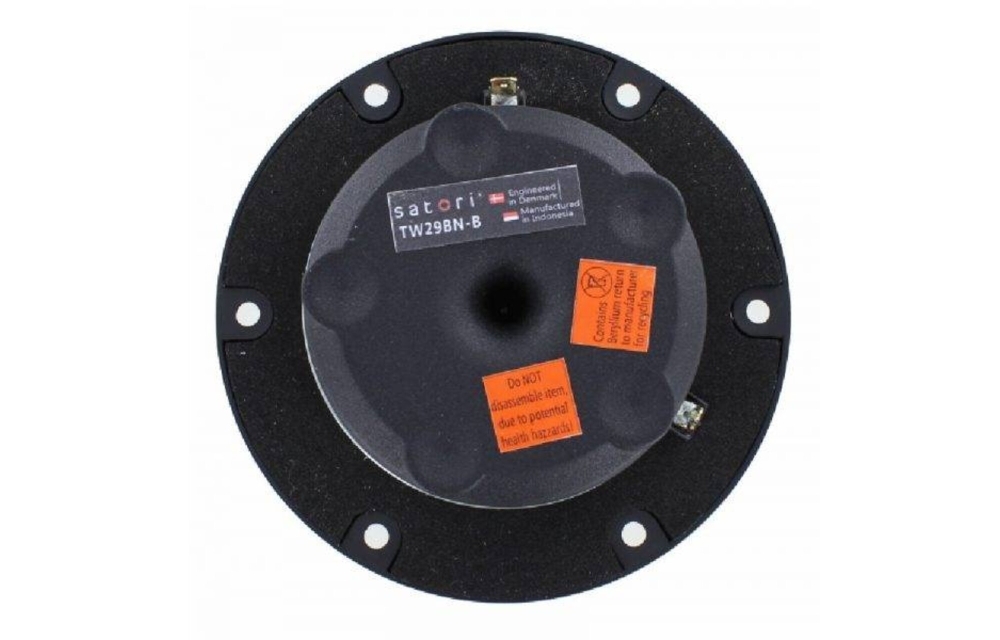

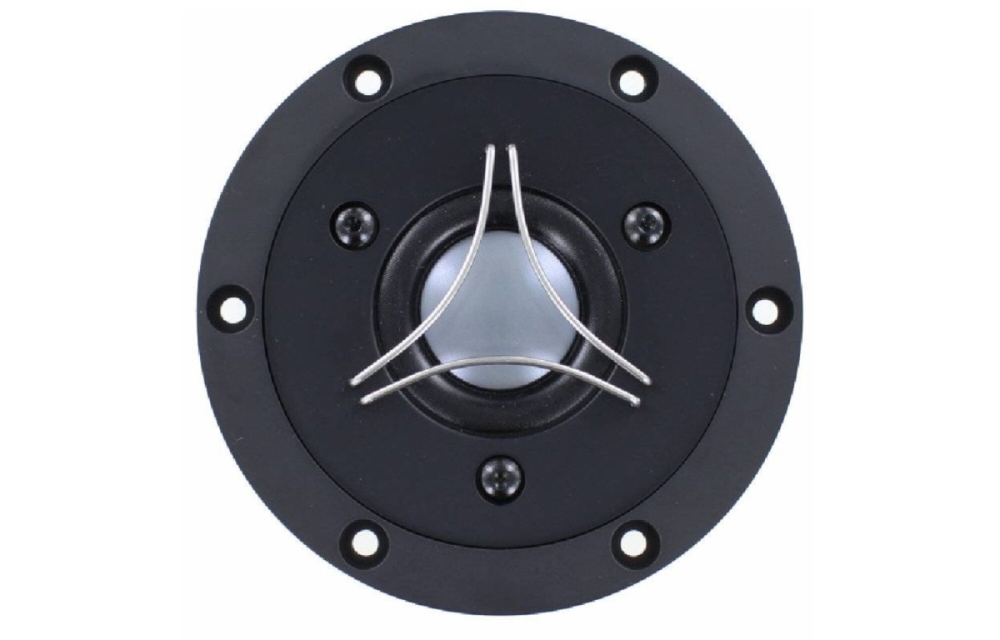

SB Acoustics Satori TW29BN-B-8 ist ein 1-Zoll-Hochtöner mit Beryllium-Membran, entwickelt für hohe Detailtreue und geringe Verzerrungen bei hohen Frequenzen. Er passt in fortschrittliche Audiosysteme, bei denen eine klare und offene Hochtonwiedergabe mit effizienter Montage in einem Standard-Einbauloch von 71 mm gefordert ist. Die Konstruktion mit Neodym-Motor, Kupferkapseln und mechanisch entkoppelter Frontplatte bietet sowohl stabile Leistung als auch verbesserte Dynamik.

• 1" Beryllium-Kalotten-Hochtöner
• Impedanz: 8 Ω
• Sensitivität: 93,5 dB (2,83 V/1 m)
• Leistungsaufnahme: 80 W (mit Hochpass 2600 Hz)
• Einbaudurchmesser: Ø71 mm
• Außendurchmesser: Ø103,8 mm
• Schwingspuleninduktivität: 0,04 mH
• Zweiteilige mechanisch entkoppelte Aluminium-Frontplatte
• Doppelte balancierte Kompressionskammern

Konstruktion und Klangqualität
Der Hochtöner verfügt über eine resonanzfreie Beryllium-Kalotte, die geringe Masse mit hoher Steifigkeit für eine klare und detailreiche Hochtonwiedergabe kombiniert. Der Neodymmotor mit T-förmiger Polstruktur und doppelten balancierten Kompressionskammern sorgt für geringe Verzerrung und verbesserte Dynamik. Die Kupferkapseln verringern Schwingspuleninduktivität und Phasenverschiebung, was eine stabile und transparente Klangabbildung ermöglicht. Die zweiteilige Aluminium-Frontplatte mit mechanischer Entkopplung minimiert unerwünschte Resonanzen und verbessert die Präzision des Klangs.

Montage und Kompatibilität
Der Satori TW29BN-B-8 wird in einem Standard-Einbauloch von 71 mm montiert und hat einen Außendurchmesser von 103,8 mm. Die Tiefe von etwa 22,5 mm ermöglicht eine einfache Platzierung in den meisten Lautsprechergehäusen. Die Schraubenlöcher sind für eine sichere Montage ausgelegt und das Design der Frontplatte sorgt für eine saubere und stabile Installation. Er eignet sich für anspruchsvolle Bauprojekte, bei denen hochwertige Hochtonwiedergabe Priorität hat.

Spezifikationen
Nennimpedanz: 8 Ω
Gleichstromwiderstand (Re): 6,2 Ω
Schwingspuleninduktivität (Le): 0,04 mH
Effektive Membranfläche (Sd): 9,6 cm²
Schwingspulendurchmesser: 29 mm
Schwingspulenhöhe: 2,1 mm
Luftspaltbreite: 2,5 mm
Lineare Auslenkung (p-p): 0,4 mm
Bewegte Masse inkl. Luft (Mms): 0,44 g
Freiluftresonanz (Fs): 750 Hz
Sensitivität (2,83 V / 1 m): 93,5 dB
Mechanischer Q-Faktor (Qms): 1,75
Elektrischer Q-Faktor (Qes): 0,80
Gesamter Q-Faktor (Qts): 0,55
Kraftfaktor (Bl): 4,1 Tm
Belastbarkeit: 80 W (IEC 268-5, mit Hochpass 2600 Hz, 12 dB/Okt)
Magnetische Flussdichte: 1,5 T
Magnetgewicht: 0,10 kg
Nettogewicht: 0,40 kg
