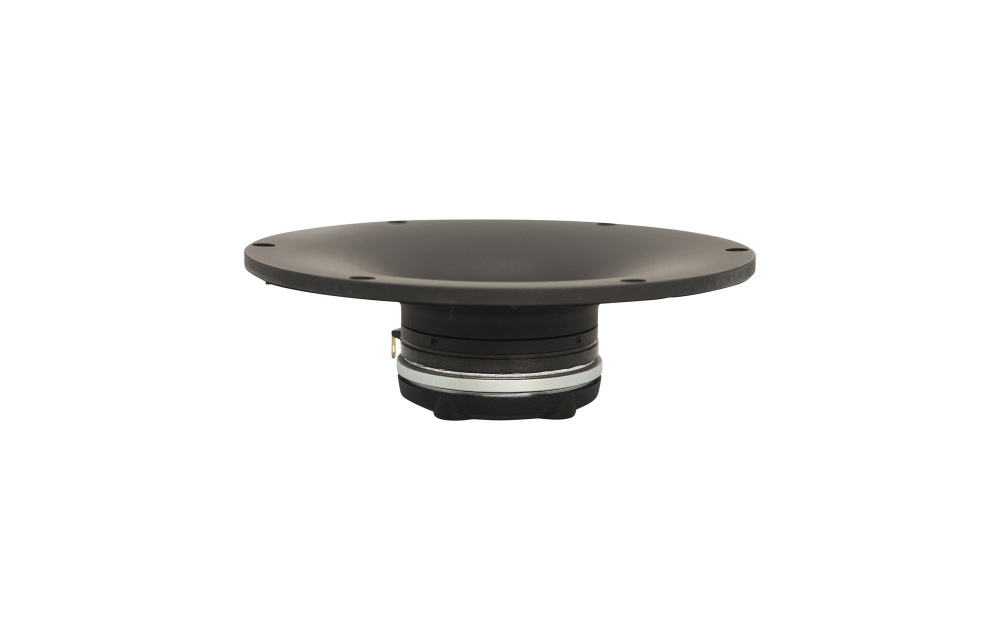

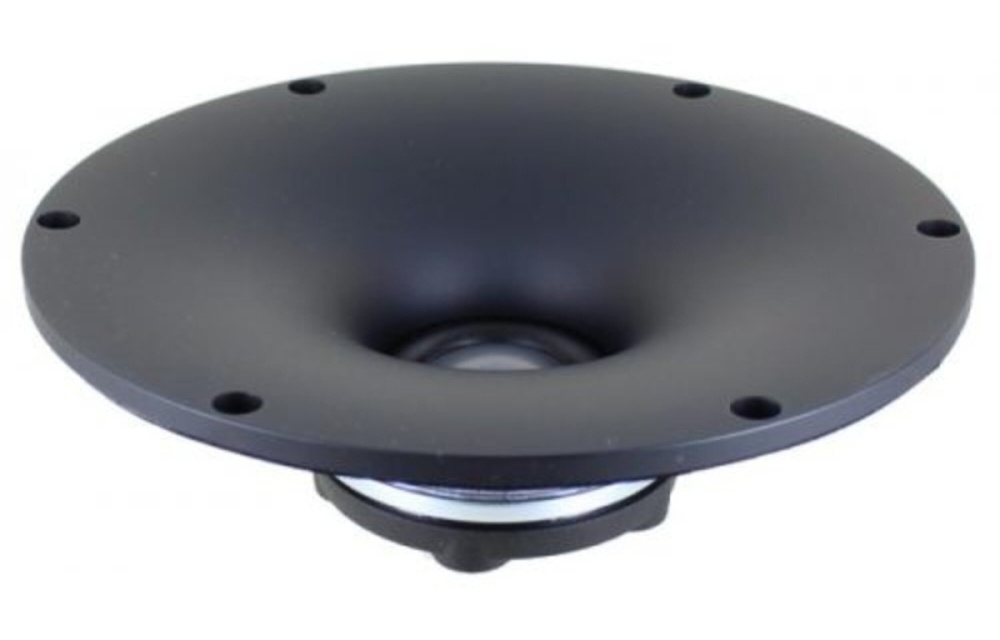

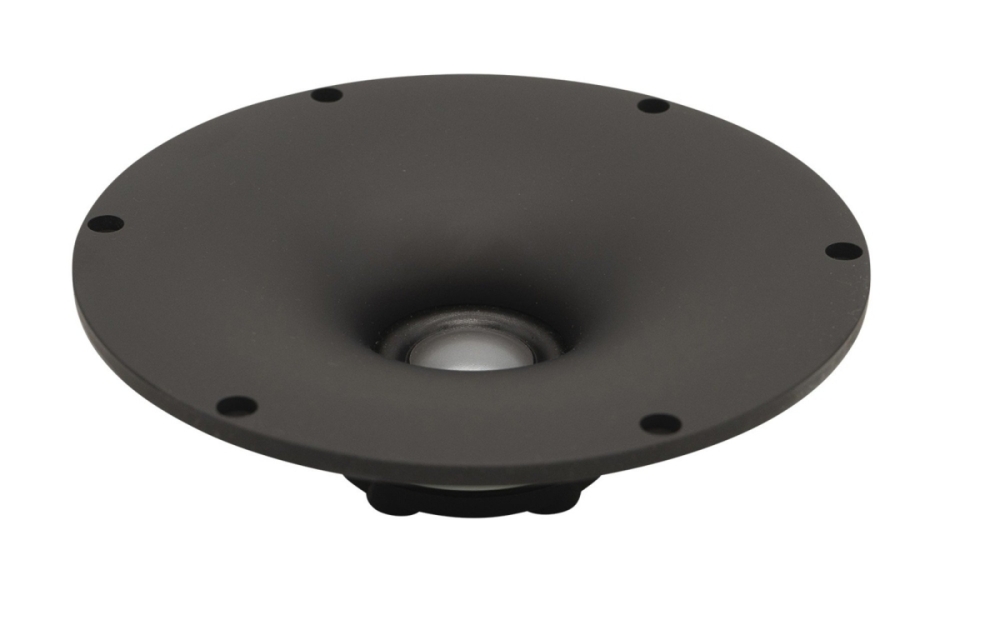

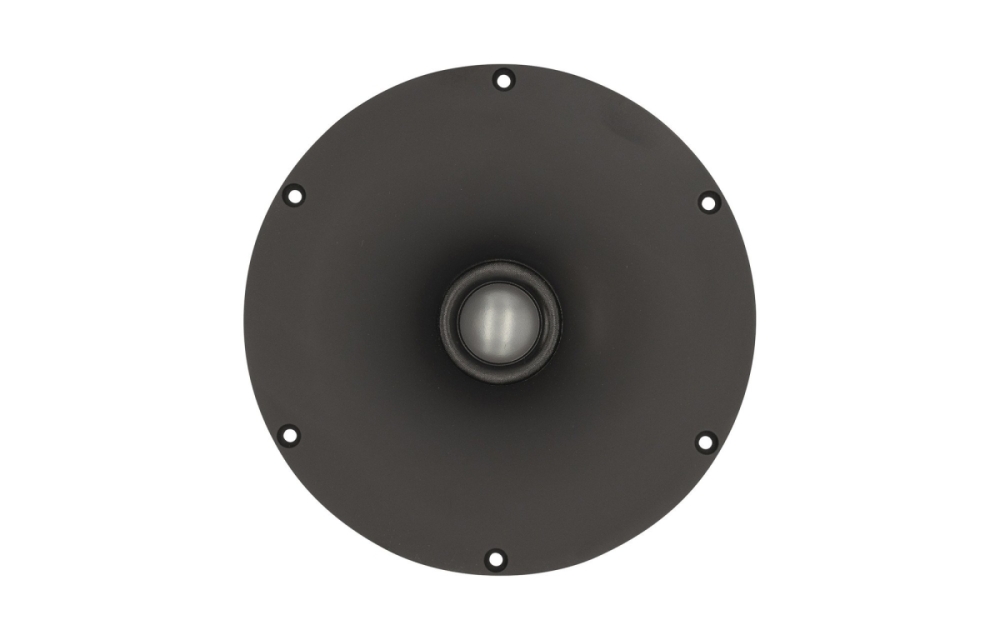

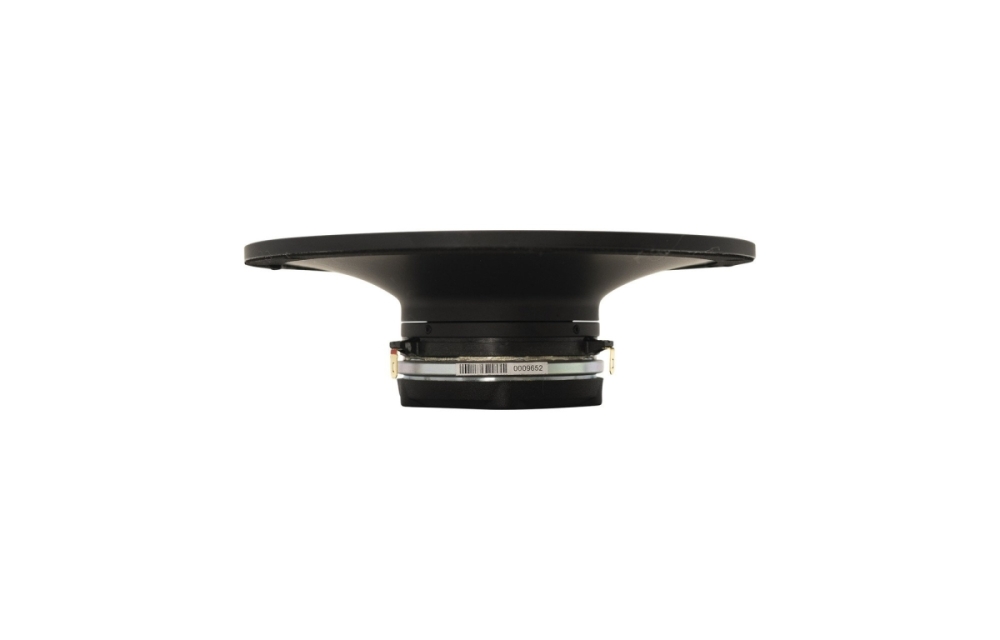

SB Acoustics Satori TW29BNWG-8 ist ein 1" Hochtöner mit resonanzfreier Beryllium-Kalotte und integriertem 170 mm Waveguide, der kontrollierte Abstrahlung und hohe Effizienz bietet. Er verfügt über doppelte, ausbalancierte Kompressionskammern und Kupferkapseln, die Induktanz und Phasenverzerrung minimieren, sowie einen kraftvollen Neodym-Motor mit T-förmiger Polstruktur für geringe Verzerrung. Die hintere Kammer aus Druckgussaluminium mit optimierter Dämpfung sorgt auch bei hohen Pegeln für eine natürliche und präzise Wiedergabe.

• 1" Beryllium-Kalotte mit 170 mm Waveguide
• Impedanz: 8 Ω
• Empfindlichkeit: 94 dB (2,83 V / 1 m)
• Nennbelastbarkeit: 80 W (IEC 268-5, Hochpass 2600 Hz)
• Doppelte, ausbalancierte Kompressionskammern für geringe Verzerrung
• Kupferkapseln minimieren Schwingspuleninduktanz und Phasenverzerrung
• Neodym-Motor mit T-förmiger Polstruktur

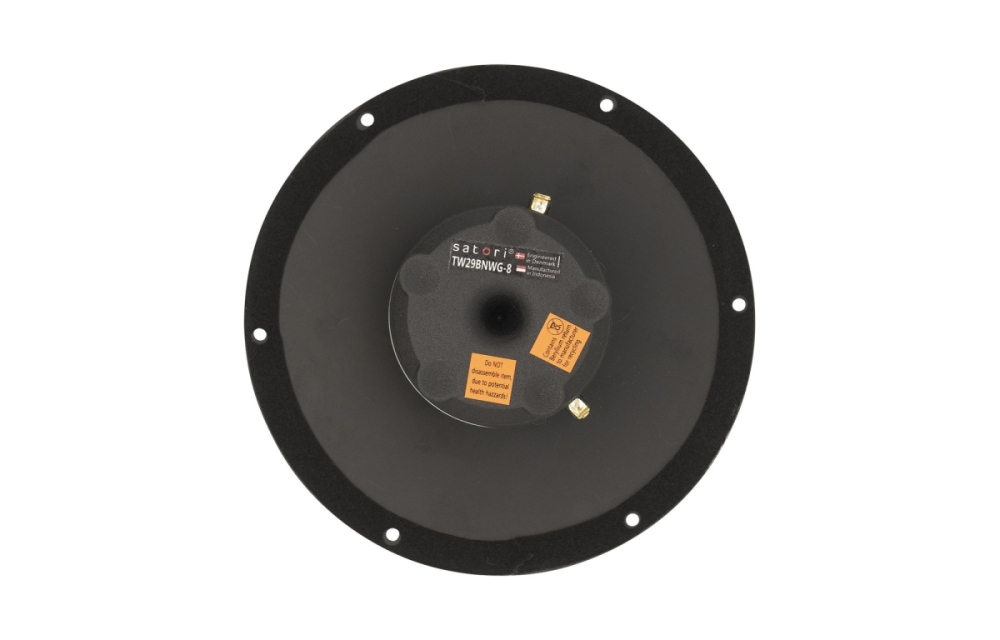

• Hintere Kammer aus Druckgussaluminium mit optimierter Dämpfung
• Einbautiefe ca. 37 mm, Einbaudurchmesser Ø71 mm

Konstruktion und Klangqualität
Die resonanzfreie Beryllium-Kalotte bietet eine breite und lineare Hochfrequenzwiedergabe ohne unerwünschte Resonanzen. Der integrierte Aluminium-Waveguide steuert die Abstrahlung und sorgt für ein fokussiertes und gleichmäßiges Klangbild. Doppelte Kompressionskammern und Kupferkapseln reduzieren Verzerrungen und Phasenverschiebungen, was zu einer klaren und dynamischen Wiedergabe führt. Der kraftvolle Neodym-Motor mit T-förmiger Polstruktur trägt zu einer stabilen und präzisen Membranbewegung auch bei hohen Lautstärken bei.

Montage und Kompatibilität
Der Hochtöner ist einfach mit Adapterring zu montieren und passt in Gehäuse mit Einbaudurchmesser Ø71 mm. Der Frontdurchmesser des Waveguides beträgt Ø170 mm, die Einbautiefe ca. 37 mm, was ihn für viele Lautsprecherlösungen geeignet macht, bei denen kontrollierte Abstrahlung und hohe Empfindlichkeit gefordert sind. Die Schraublöcher sind für sichere Befestigung dimensioniert.

Technische Daten
Nennimpedanz: 8 Ω
Gleichstromwiderstand (Re): 6,2 Ω
Schwingspuleninduktanz (Le): 0,04 mH
Effektive Membranfläche (Sd): 9,6 cm²
Schwingspulendurchmesser: 29 mm
Schwingspulenhöhe: 2,2 mm
Luftspaltstärke: 2,5 mm
Lineare Auslenkung (p-p): 0,3 mm
Bewegte Masse inkl. Luft (Mms): 0,44 g
Freiluftresonanz (Fs): 750 Hz
Empfindlichkeit (2,83 V / 1 m): 94 dB
Mechanischer Gütefaktor (Qms): 1,75
Elektrischer Gütefaktor (Qes): 0,80
Gesamter Gütefaktor (Qts): 0,55
Kraftfaktor (Bl): 4,1 Tm
Belastbarkeit: 80 W (IEC 268-5, Hochpass 2600 Hz, 12 dB/Oktave)
Magnetische Flussdichte: 1,5 T
Magnetgewicht: 0,10 kg
Nettogewicht: 0,63 kg
