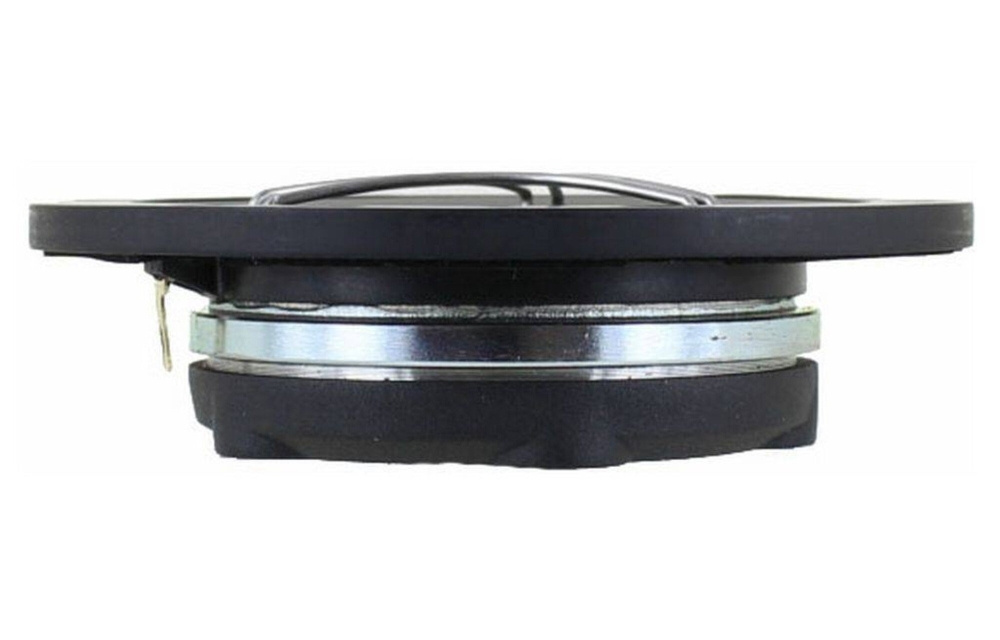

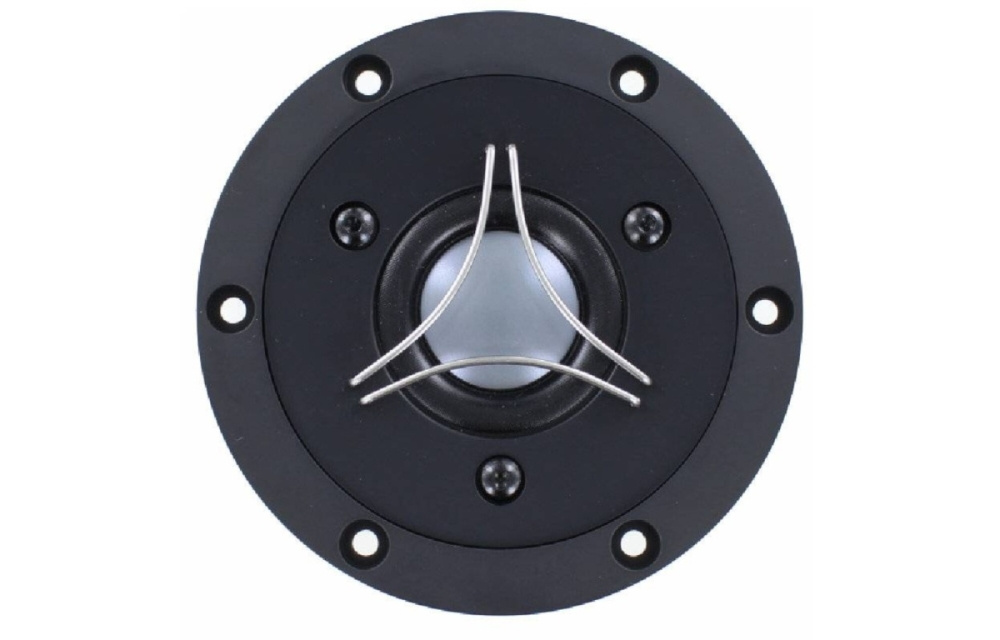

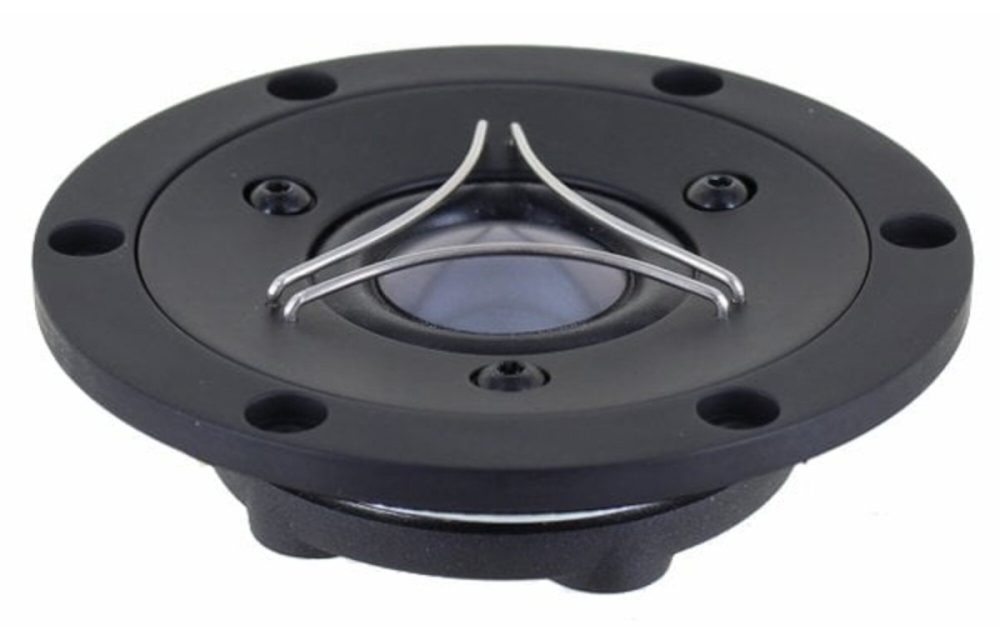

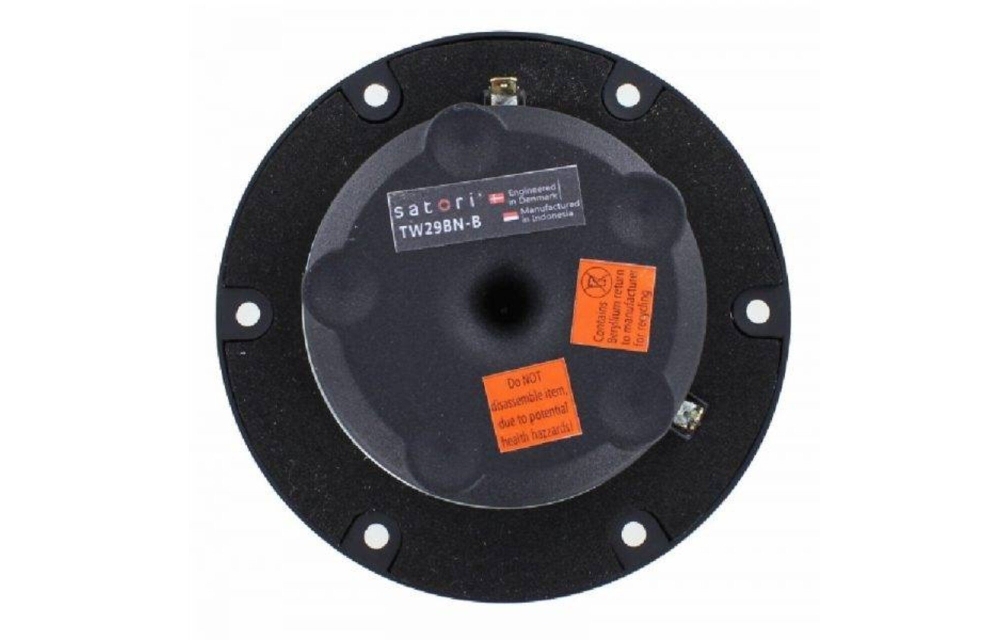

SB Acoustics Satori TW29BN-B ist ein 1" Hochtöner mit einer resonanzfreien Beryllium-Kalotte, der entwickelt wurde, um eine offene und detailreiche Hochfrequenzwiedergabe mit geringer Verzerrung zu liefern. Er eignet sich hervorragend für fortschrittliche Lautsprechersysteme, bei denen Präzision und Dynamik wichtig sind, dank eines effizienten Neodym-Motors, optimierter Dämpfung und niedriger Schwingspuleninduktanz, die eine stabile und saubere Klangwiedergabe gewährleisten.

• Hochtönertyp: 1" Beryllium-Kalotte
• Impedanz: 4 Ω
• Empfindlichkeit: 95 dB (2,83 V / 1 m)
• Nennbelastbarkeit: 80 W (mit Hochpass 2600 Hz, 12 dB/Okt)
• Frei-Luft-Resonanz: 700 Hz
• Einbautiefe: 37,3 mm
• Einbaudurchmesser: Ø70 mm
• Außendurchmesser: Ø103,8 mm
• Schwingspuleninduktanz: 0,02 mH

Design und Konstruktion

Der Satori TW29BN-B verfügt über eine resonanzfreie Beryllium-Kalotte, die eine hervorragende Hochfrequenzverlängerung ohne unerwünschte Peaks im Frequenzgang ermöglicht. Die zweiteilige Aluminium-Frontplatte mit mechanischer Entkopplung minimiert Resonanzen und trägt zu einem klareren Klangbild bei. Doppelbalancierte Kompressionskammern und Kupferkapseln reduzieren Verzerrungen und Phasenverschiebungen, während ein gegossenes Aluminiumgehäuse mit optimierter Dämpfung Stabilität und Dynamik auch bei hohen Pegeln gewährleistet.

Montage und Passform

Der Hochtöner hat einen Standard-Einbaudurchmesser von 70 mm und eine Einbautiefe von 37,3 mm, was ihn kompatibel mit vielen Lautsprechergehäusen und Chassis macht. Die Schraubenlöcher sind für eine sichere Montage ausgelegt, und der Frontplattendurchmesser von 92 mm sorgt für eine saubere und stabile Befestigung. Die niedrige Schwingspuleninduktanz und die effiziente Magnetstruktur erleichtern die Integration in fortschrittliche Frequenzweichen.

Spezifikationen
Nennimpedanz: 4 Ω
Gleichstromwiderstand (Re): 3,0 Ω
Schwingspuleninduktanz (Le): 0,02 mH
Effektive Membranfläche (Sd): 9,6 cm²
Schwingspulendurchmesser: 29 mm
Schwingspulenhöhe: 2,0 mm
Luftspalt: 2,5 mm
Lineare Auslenkung (p-p): 0,5 mm
Bewegte Masse inkl. Luft (Mms): 0,46 g
Frei-Luft-Resonanz (Fs): 700 Hz
Empfindlichkeit (2,83 V / 1 m): 95 dB
Mechanische Güte (Qms): 2,1
Elektrische Güte (Qes): 0,60
Gesamtgüte (Qts): 0,46
Kraftfaktor (Bl): 3,1 Tm
Nennbelastbarkeit: 80 W (IEC 268-5, mit Hochpass 2600 Hz, 12 dB/Okt)
Magnetische Flussdichte: 1,5 T
Magnetgewicht: 0,11 kg
Nettogewicht: 0,41 kg

Maße und Montage
Außendurchmesser: Ø103,8 mm
Frontplattendurchmesser: Ø92,0 mm
Einbaudurchmesser (Ausschnitt): Ø70,0 mm
Schraubenlöcher: 6 × Ø4,2 mm + 6 × Ø8,2 mm
Einbautiefe: 37,3 mm
