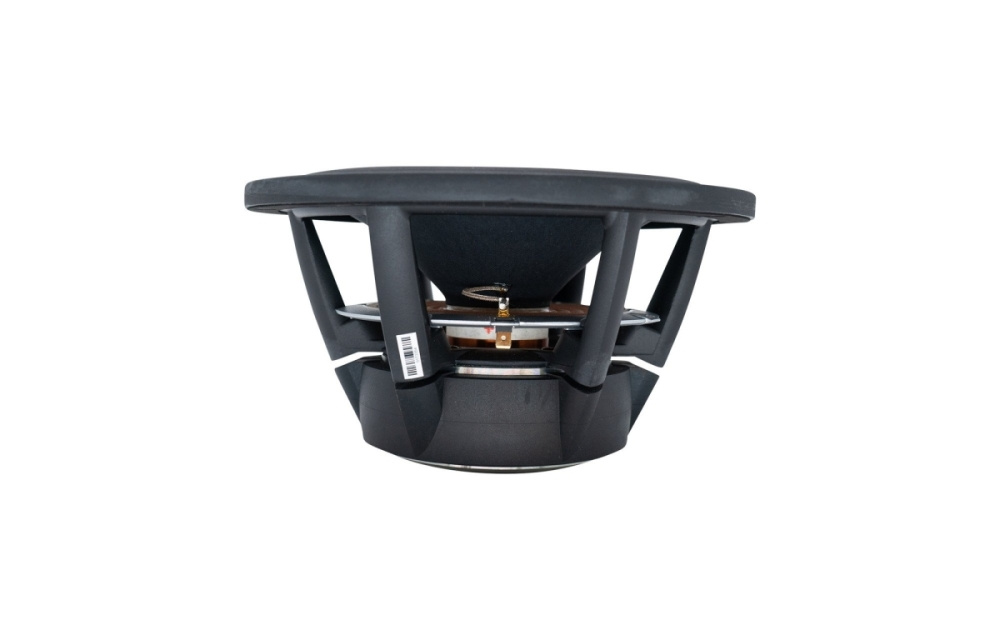

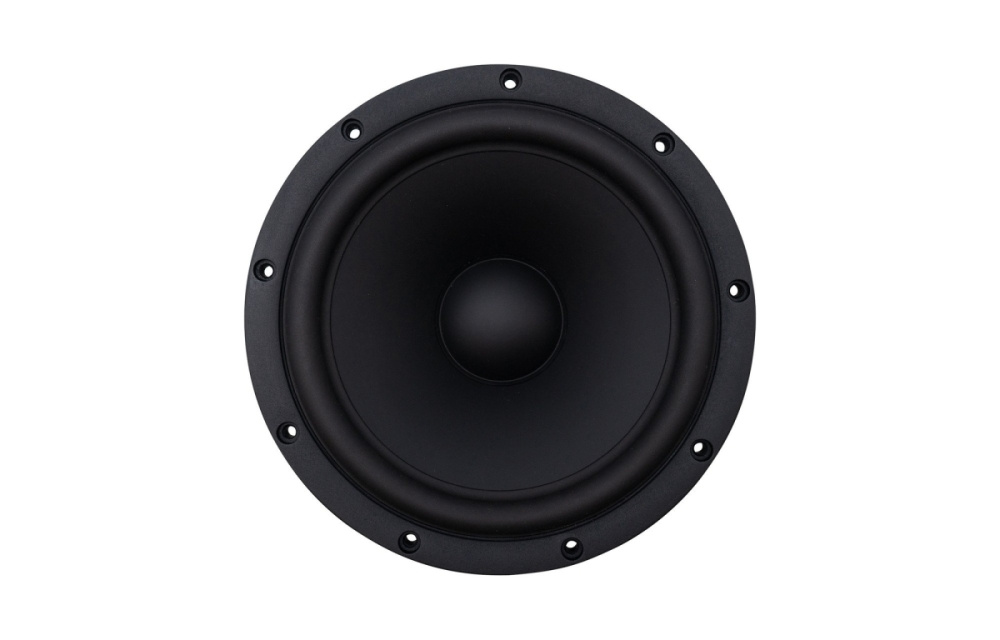

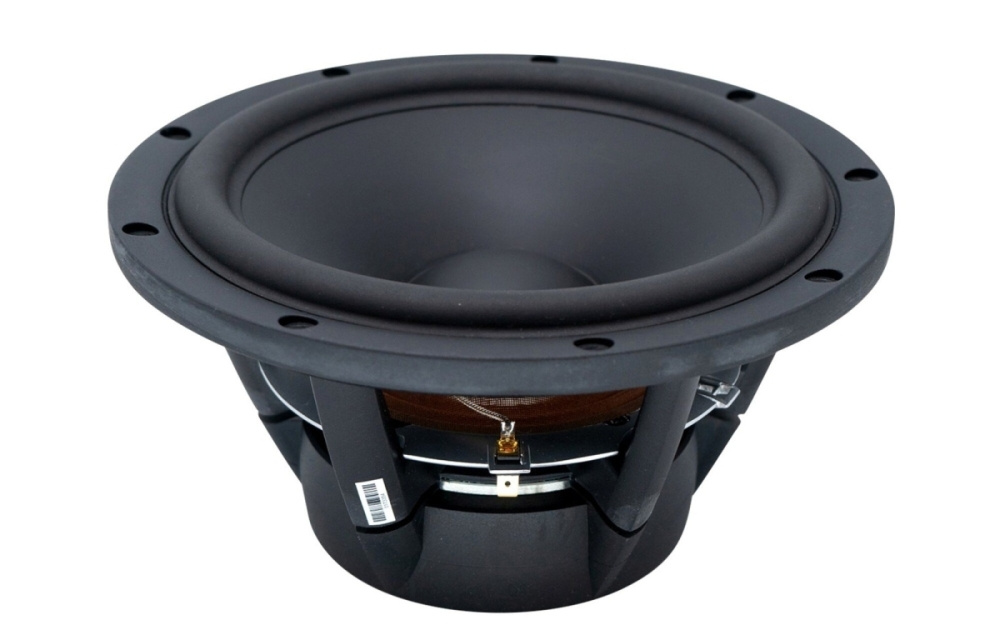

SB Acoustics Satori WO24P-8 ist ein 9,5-Zoll-Basstreiber mit intern hergestellter Papyrusmembran, die geringe Masse und hohe Steifigkeit für klarere Basswiedergabe mit geringer Verzerrung bietet. Der Treiber verfügt über ein großes, optimiertes Magnetsystem und ein belüftetes Aluminiumgehäuse, das Kompression reduziert und schnelle Impulsreaktionen ermöglicht. Die lineare und symmetrische Aufhängung trägt zu guter Dynamik bei und macht ihn zu einer ausgezeichneten Wahl für fortschrittliche Bass- und Mitteltönersysteme.

• Treibergröße: 9,5 Zoll (242 mm Außendurchmesser)
• Impedanz: 8 Ω
• Sensitivität: 88 dB (2,83 V / 1 m)
• Belastbarkeit: 90 W (IEC 268-5)
• Freires Luftresonanz-Frequenz (Fs): 24,5 Hz
• Schwingspulendurchmesser: 49,5 mm
• Einbauöffnung Durchmesser: 209,3 mm
• Einbautiefe: 116,4 mm
• Membranfläche (Sd): 255 cm²

Konstruktion und Klangleistung

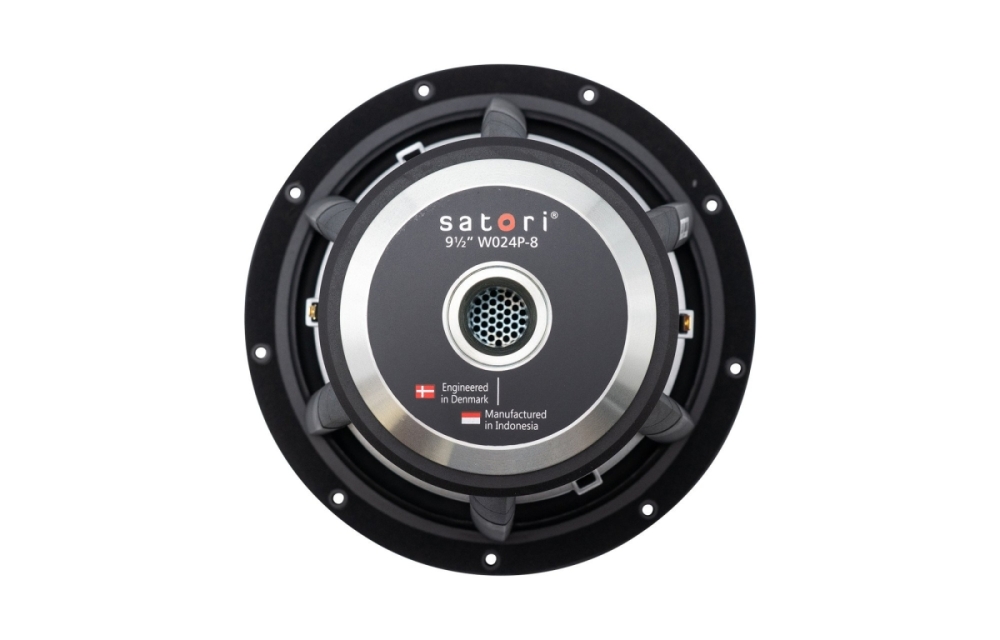

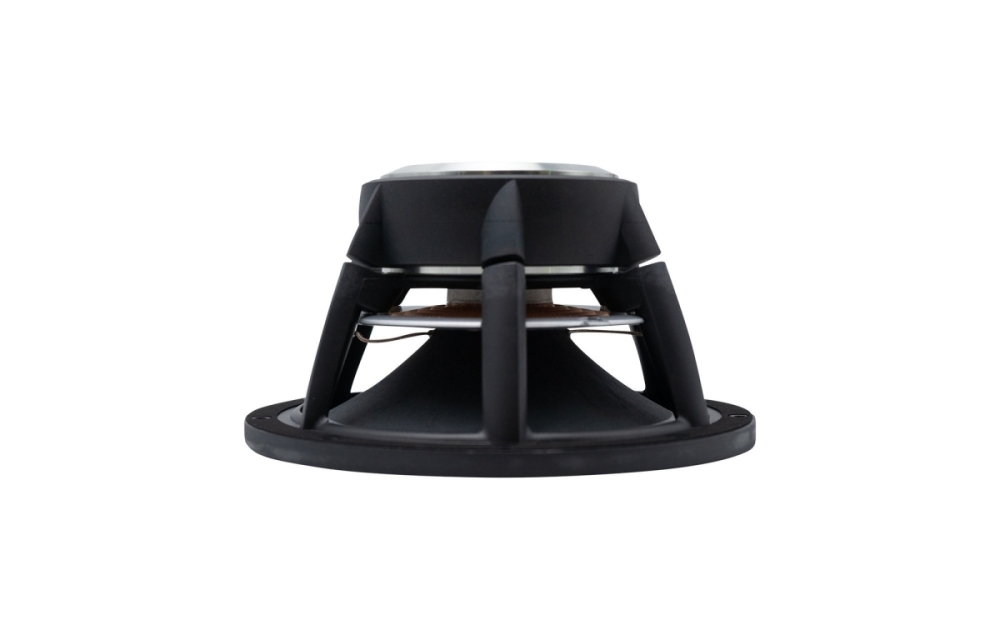

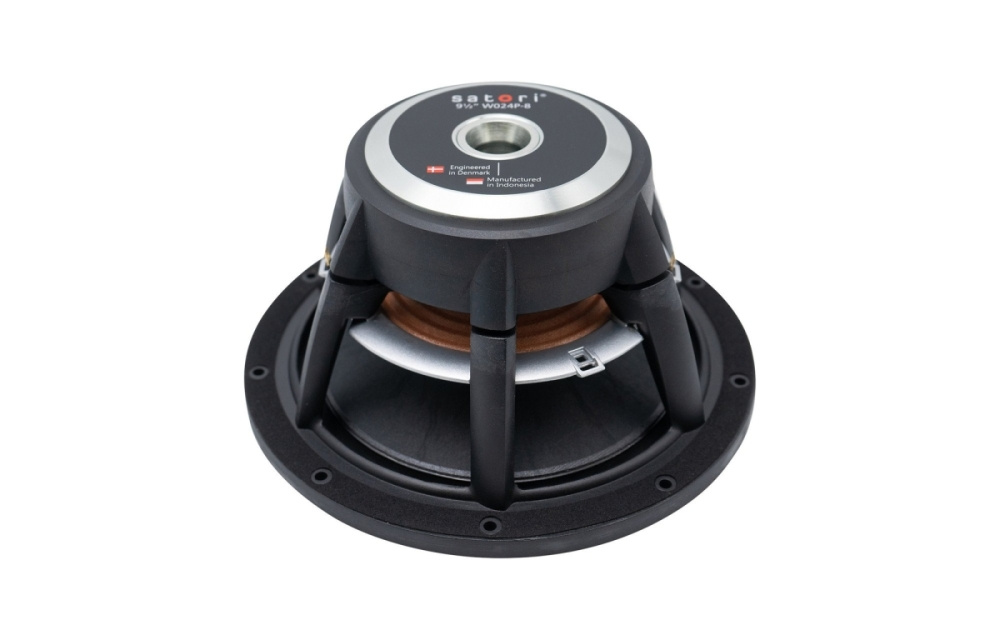

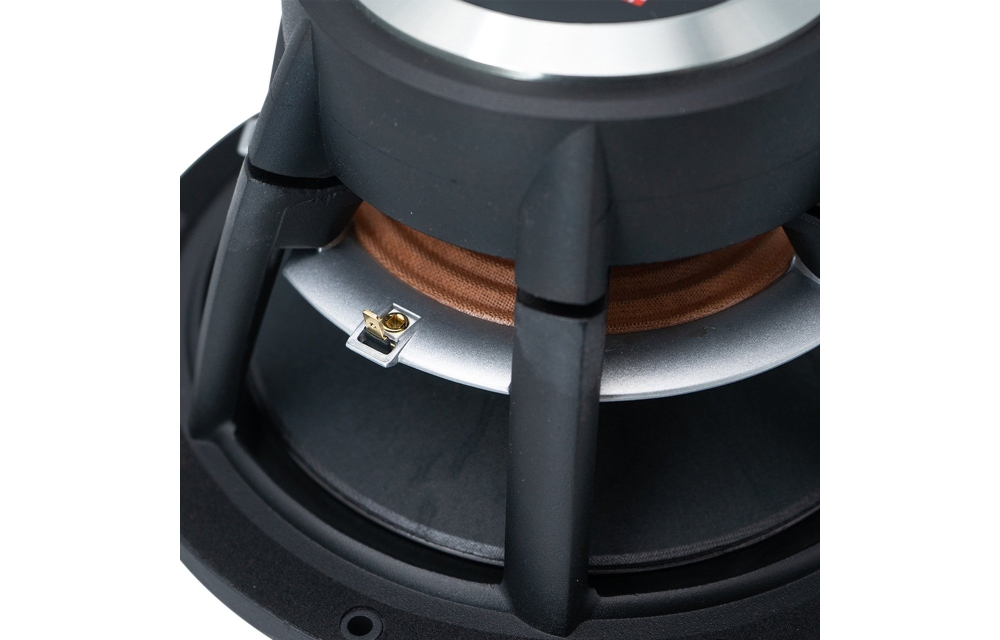

Die harte Papyrusmembran (Egyptian Papyrus™) wird intern hergestellt und kombiniert geringes Gewicht mit hoher Steifigkeit, was eine saubere Kolbenbewegung und reduzierte Verzerrungen ermöglicht. Das Magnetsystem mit Untercuts an den Polstücken und doppelten Kurzschlussringen hält die Induktivität niedrig und gewährleistet stabile Leistung bei hohen Belastungen. Das belüftete Aluminiumgehäuse reduziert Luftkompression und verbessert die Kühlung, was zu besserer Dynamik und schneller Impulsansprache führt.

Montage und Kompatibilität
Der Treiber hat einen Außendurchmesser von 242 mm und passt in eine Einbauöffnung von 209,3 mm mit neun Befestigungsbohrungen im 40°-Abstand. Die Einbautiefe von 116,4 mm erfordert ausreichend Platz im Gehäuse. Die optimierte Dichtung und die Gestaltung der Schraubenlöcher minimieren Vibrationen an das Gehäuse, was zu sauberer Basswiedergabe beiträgt. Dies macht den Satori WO24P-8 einfach in fortschrittliche Lautsprecherkonstruktionen mit Fokus auf hohe Klangqualität integrierbar.

Spezifikationen
Nennimpedanz: 8 Ω
Gleichstromwiderstand (Re): 5,8 Ω
Schwingspuleninduktivität (Le): 0,56 mH
Effektive Membranfläche (Sd): 255 cm²
Schwingspulendurchmesser: 49,5 mm
Schwingspulenhöhe: 23 mm
Luftspaltbreite: 6 mm
Lineare Auslenkung (p-p): 17 mm
Magnetische Flussdichte: 1,1 T
Magnetgewicht: 1,36 kg
Nettogewicht: 3,7 kg
Freie Luftresonanz (Fs): 24,5 Hz
Empfindlichkeit (2,83 V / 1 m): 88 dB
Mechanischer Gütefaktor (Qms): 5,7
Elektrischer Gütefaktor (Qes): 0,41
Gesamtgütefaktor (Qts): 0,38
Bewegte Masse inkl. Luft (Mms): 44,5 g
Kraftfaktor (Bl): 9,9 Tm
Äquivalentes Volumen (Vas): 87,5 Liter
Nachgiebigkeit (Cms): 0,95 mm/N
Mechanische Verluste (Rms): 1,2 kg/s
Belastbarkeit: 90 W (IEC 268-5)

Maße und Montage
Außendurchmesser: Ø242,0 mm (−0,5 / +0,0 mm)
Einbaulochdurchmesser (cutout): Ø209,3 mm
Schraubenkreisdurchmesser (PCD): Ø226,5 mm
Schraubenlöcher: 9 × Ø5,3 mm (versenkt Ø10,5 mm), 9× im 40°-Abstand
Frontplattenstärke: 10,5 mm
Einbautiefe hinter der Front: 116,4 mm
