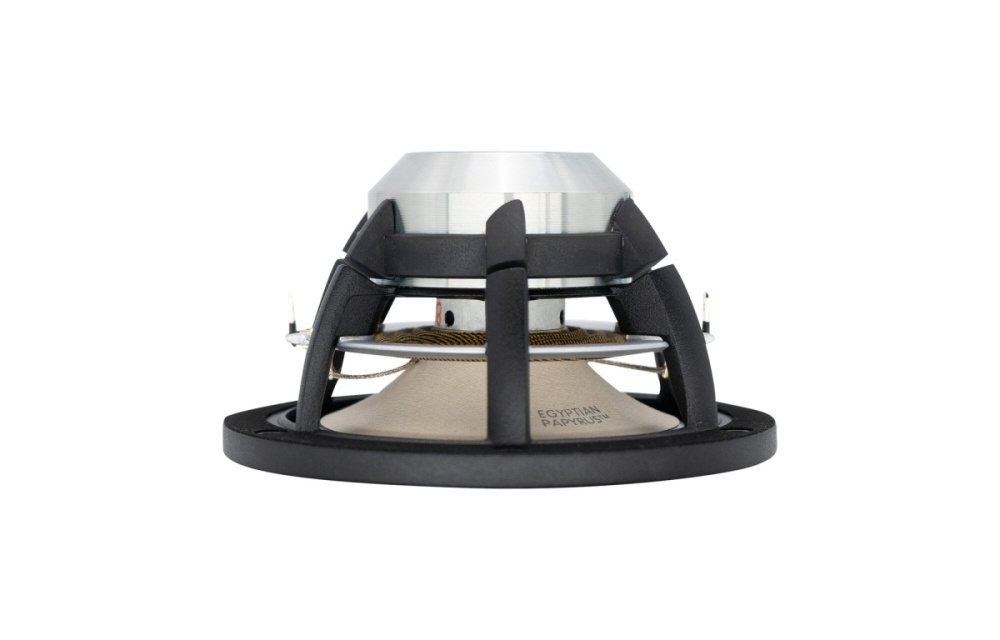

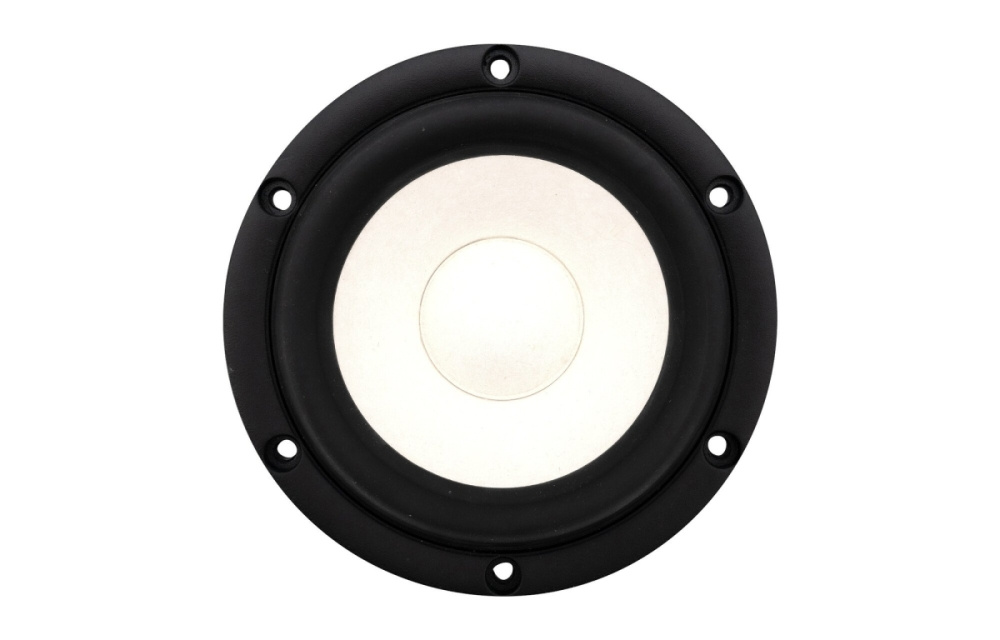

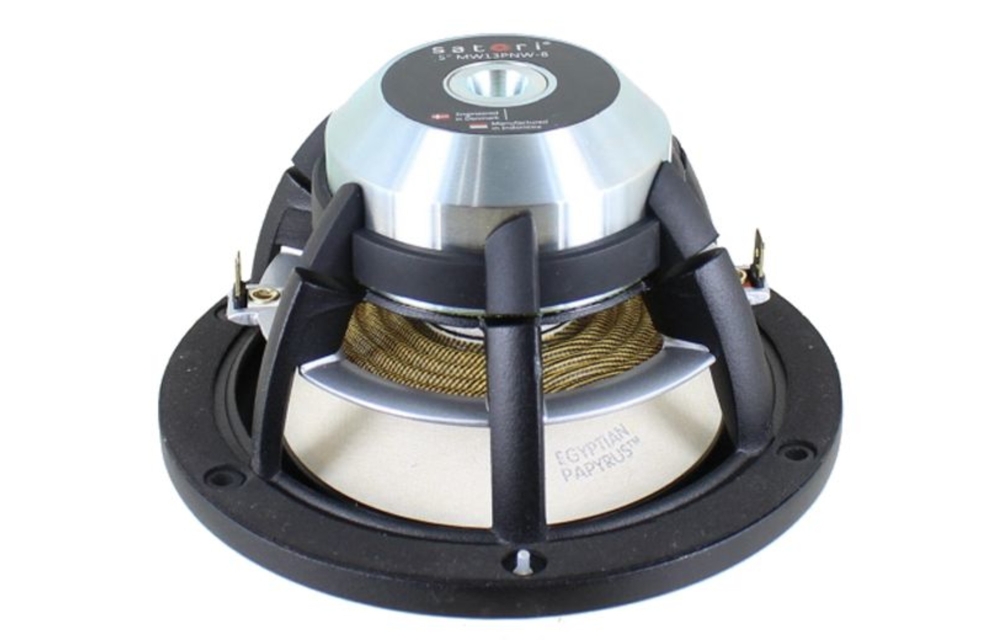

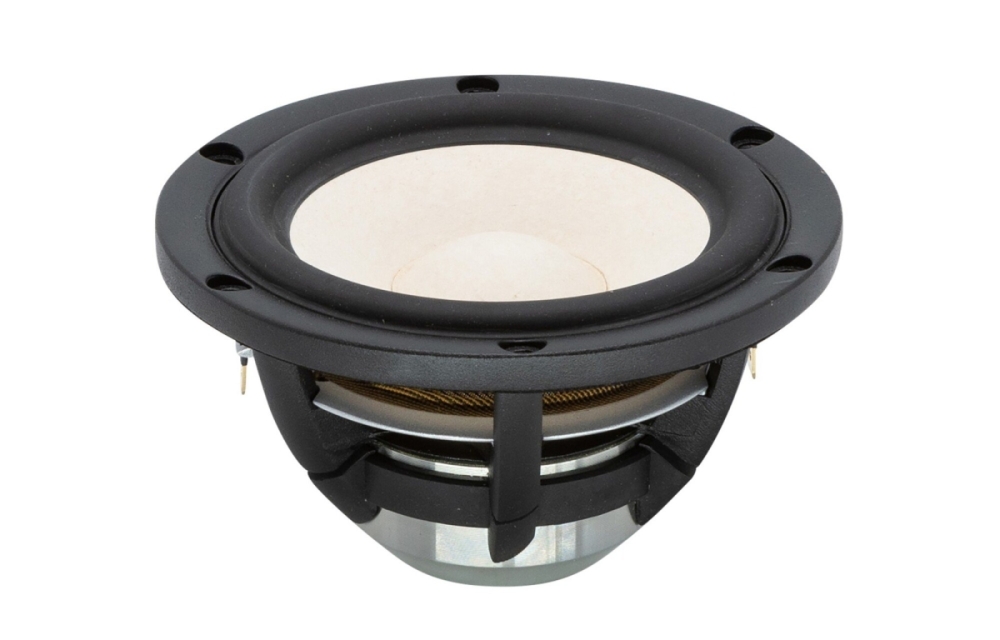

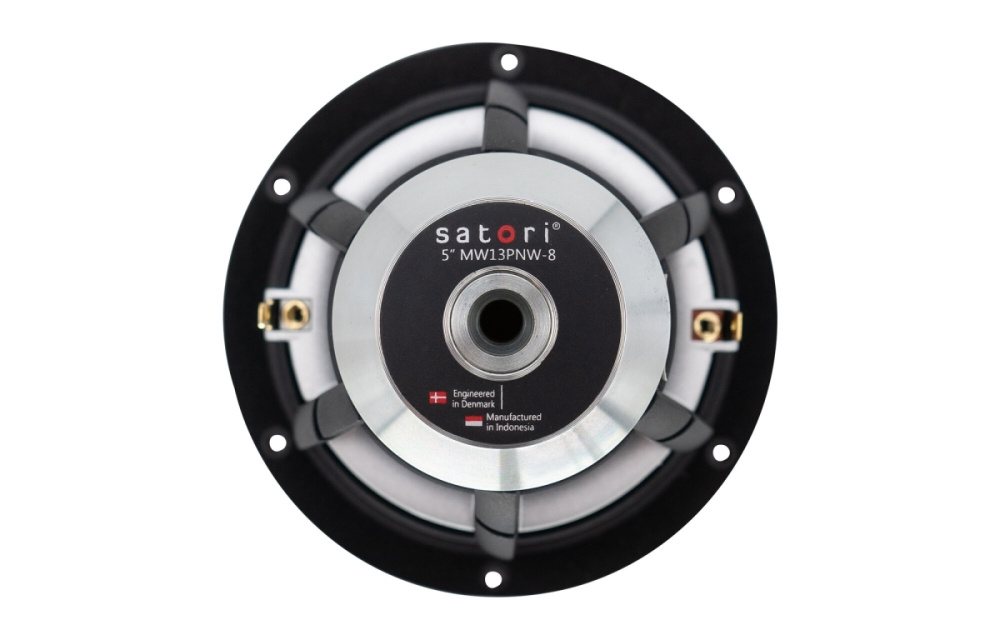

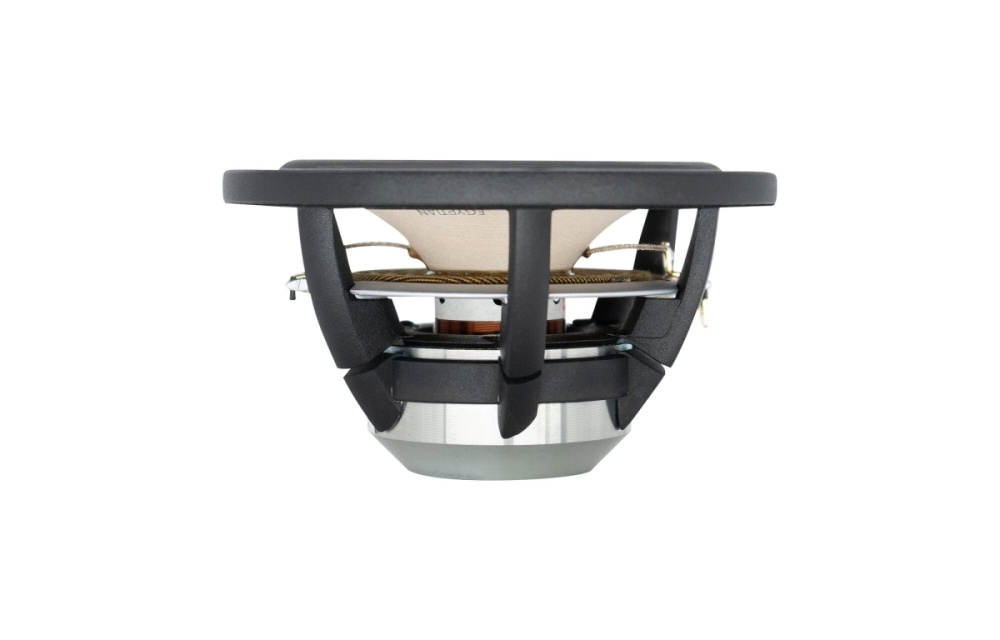

SB Acoustics Satori MW13PNW-8 ist ein 5-Zoll-Bass/Mitteltöner mit einer einzigartigen Papierkernmembran, die mit ägyptischen Papyrfasern verstärkt ist, was ein geringes Gewicht und hohe Steifigkeit für natürlichen und detaillierten Klang bietet. Das Chassis eignet sich hervorragend für kompakte Lautsprechergehäuse und liefert stabilen Bass sowie schnelle Impulsreaktion dank eines belüfteten Aluminiumgehäuses und eines optimierten Neodym-Motorsystems. Die weiche Gummiaufhängung reduziert Resonanzen und trägt zu einer sauberen und linearen Klangwiedergabe bei.

• 5-Zoll-Mitteltöner mit Papierkernmembran
• Belüftetes, gegossenes Aluminiumgehäuse für geringe Kompression
• Egyptian Papyrus™-Fasern in der Membran für hohe Steifigkeit und geringes Gewicht
• Weiche Gummiaufhängung mit geringer Dämpfung
• Optimiertes Neodym-Motorsystem mit geringer Verzerrung
• CCAW-Schwingspule und belüfteter Polschuhform
• Nennimpedanz 8 Ω
• Empfindlichkeit 87 dB (2,83 V/1 m)
• Belastbarkeit 40 W (IEC 268-5)

Design und Konstruktion
Die Membran des Satori MW13PNW-8 wird intern mit einer einzigartigen Methode hergestellt, die Papierkern und ägyptische Papyrusfasern kombiniert, was eine natürliche Textur und ein leichtes Material mit hoher Steifigkeit ergibt. Das belüftete und aerodynamisch gestaltete Aluminiumgehäuse reduziert Luftkompression und sorgt für eine stabile Montage. Die weiche Gummiaufhängung fördert eine schnelle und kontrollierte Membranbewegung, was eine präzise Impulsantwort ermöglicht und Resonanzen minimiert. Insgesamt bietet das Design einen stabilen und zuverlässigen Bass/Mitteltöner mit hoher Klangqualität.

Leistung und Klangqualität
Das optimierte Neodym-Motorsystem mit geringer Verzerrung und die belüftete Schwingspule bieten hohe Linearität und reduzierte Kompression auch bei hoher Belastung. Die CCAW-Schwingspule trägt zu einer niedrigen bewegten Masse bei, was Empfindlichkeit und Impulsantwort verbessert. Mit einem Nennimpedanz von 8 Ohm und einer Empfindlichkeit von 87 dB ist das Element einfach mit gängigen Endstufen zu betreiben. Die Belastbarkeit von 40 W macht den Satori MW13PNW-8 geeignet für Heimkino und Musikanlagen, die eine detaillierte und natürliche Mitteltonwiedergabe erfordern.

Spezifikationen
Nennimpedanz: 8 Ω
Gleichstromwiderstand (Re): 6,0 Ω
Schwingspuleninduktivität (Le): 0,13 mH
Effektive Membranfläche (Sd): 70 cm²
Schwingspulendurchmesser: 30,5 mm
Schwingspulenhöhe: 15 mm
Luftspaltbreite: 5 mm
Lineare Schwingspulenbewegung (p-p): 10 mm
Magnetische Flussdichte: 1,08 T
Freiluftresonanz (Fs): 41 Hz
Empfindlichkeit (2,83 V / 1 m): 87 dB
Mechanischer Q-Faktor (Qms): 3,84
Elektrischer Q-Faktor (Qes): 0,33
Gesamt-Q-Faktor (Qts): 0,31
Bewegte Masse inkl. Luft (Mms): 7,0 g
Kraftfaktor (Bl): 5,7 Tm
Äquivalentes Volumen (Vas): 15,0 Liter
Compliance (Cms): 2,22 mm/N
Belastbarkeit (IEC 268-5): 40 W (Butterworth-Hochpass, 200 Hz, 12 dB/Oktave)
