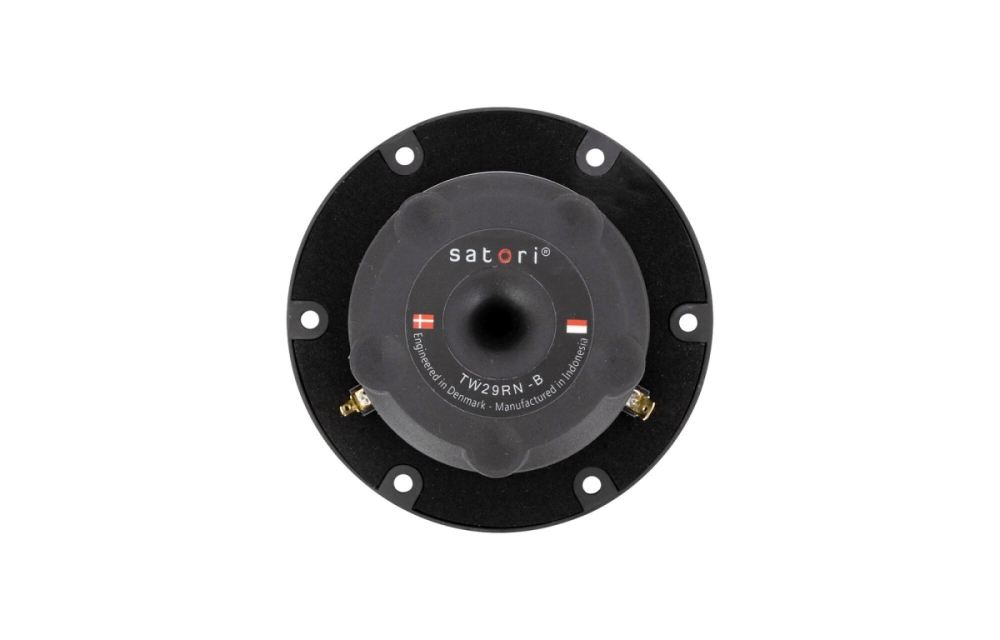

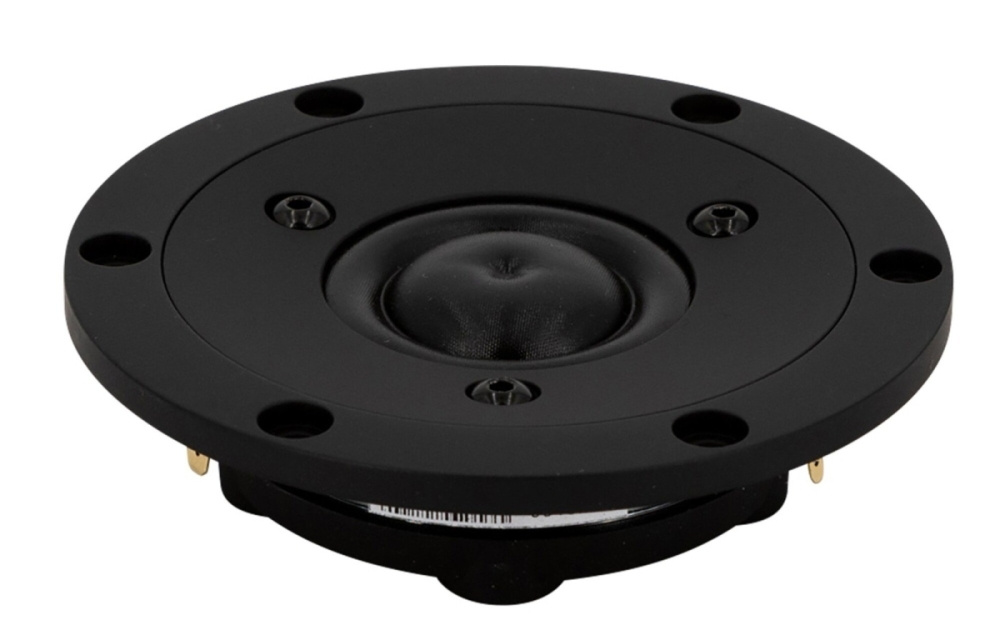

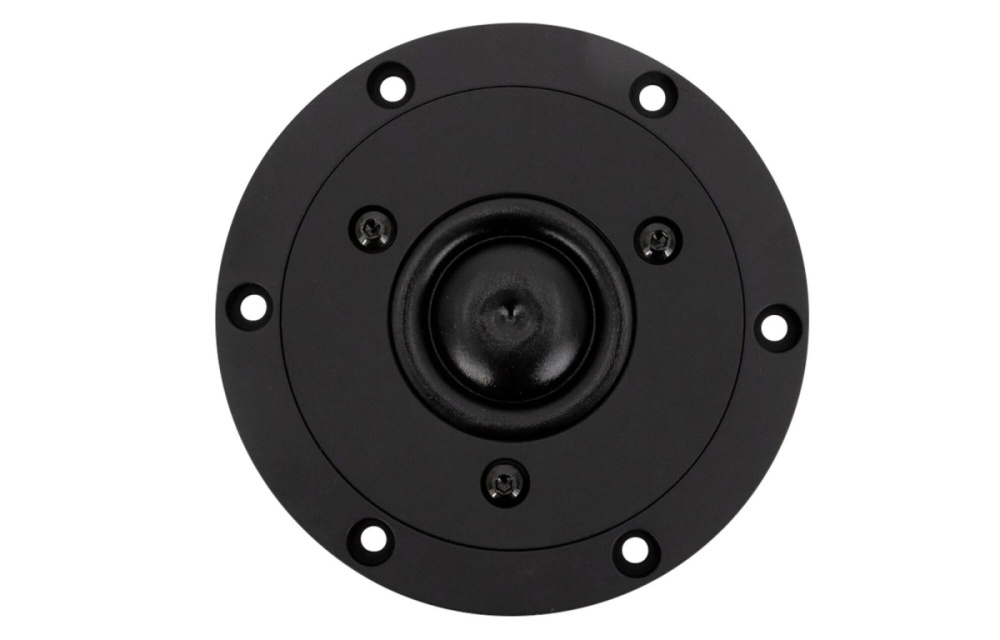

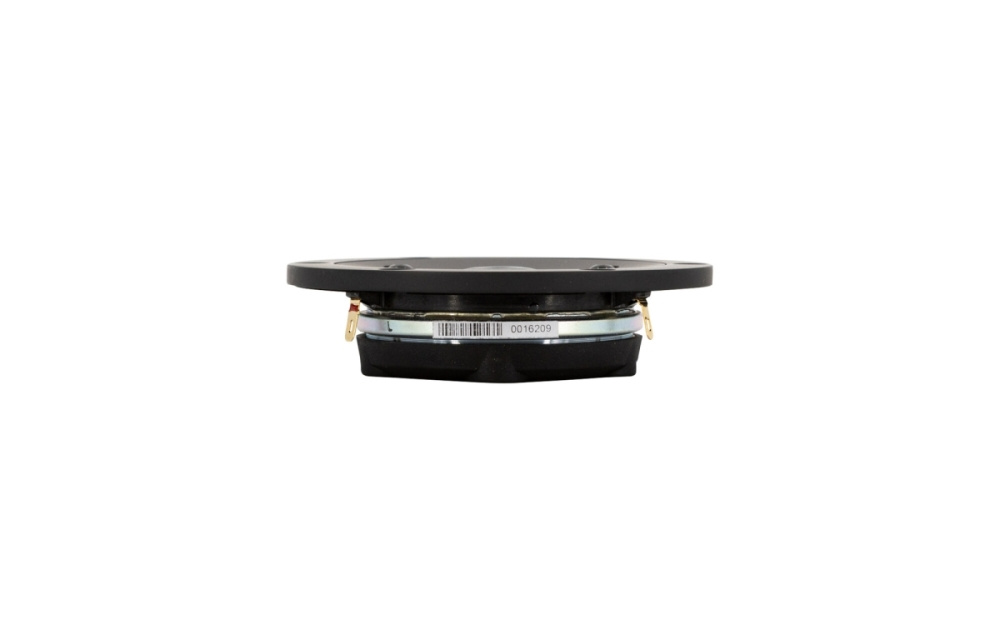

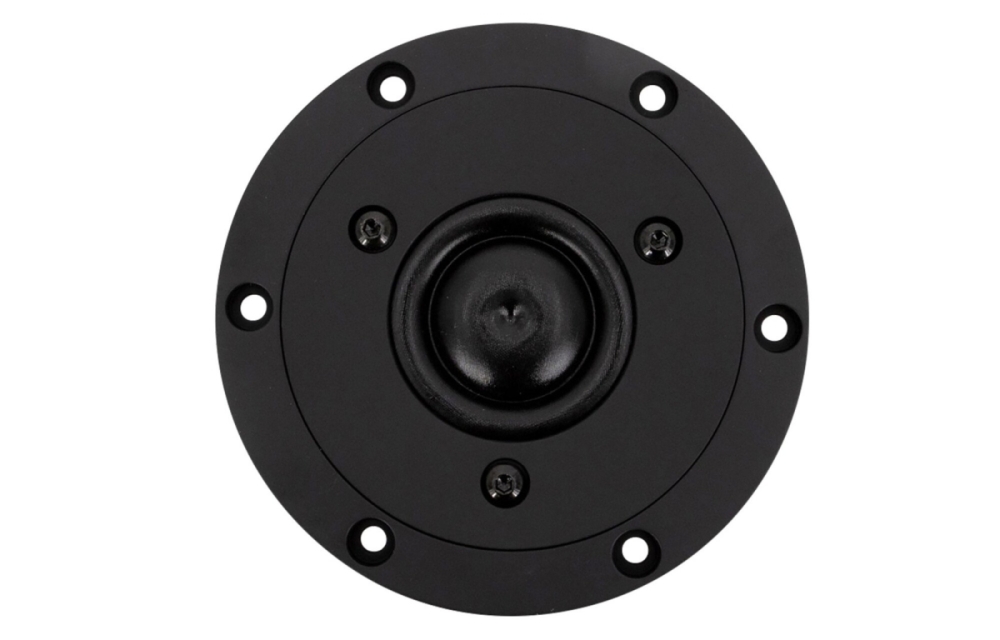

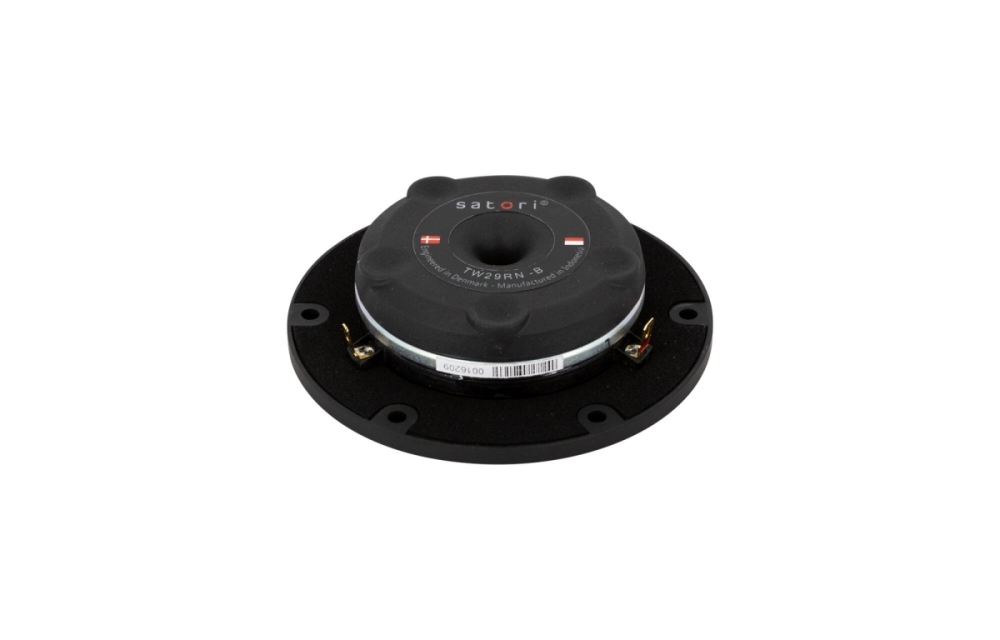

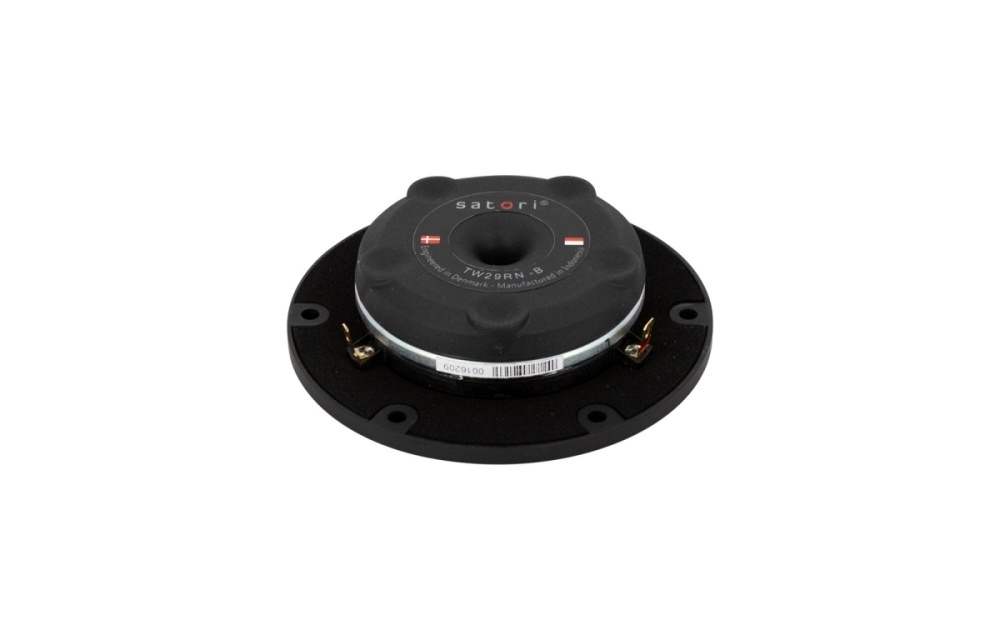

SB Acoustics Satori TW29RN-B ist ein 1" Hochtöner mit resonanzfreiem Ringkalotten-Design, das Hochfrequenzbrüche minimiert für einen saubereren Klang. Er eignet sich für hochwertige Audiosysteme, bei denen niedrige Verzerrung und hohe Empfindlichkeit Priorität haben. Mit Neodym-Motor, mechanischer Entkoppelung und optimierter Dämpfung liefert er luftige und dynamische Wiedergabe im Frequenzbereich oberhalb von 700 Hz.

• Impedanz: 4 Ω
• Empfindlichkeit: 96 dB (2,83 V / 1 m)
• Belastbarkeit: 80 W (mit Hochpassfilter 2600 Hz / 12 dB/Oktave)
• Ringkalotte mit resonanzfreiem Design
• Zweiteilige Aluminium-Frontplatte mit mechanischer Entkopplung
• Neodym-Motor mit T-förmiger Polstruktur
• Doppelte balancierte Kompressionskammern
• Einbaudurchmesser: Ø70 mm
• Einbautiefe: ca. 27 mm

Konstruktion und Klangqualität
Der Satori TW29RN-B verfügt über eine fortschrittliche Ringkalotte, die Resonanzen und Brüche im Hochtonbereich eliminiert und somit ein klares und detailliertes Klangbild bietet. Der neodymbasierte Motor mit T-förmiger Polstruktur und doppelten Kompressionskammern reduziert Verzerrungen und verbessert die Dynamik. Kupferkapseln reduzieren die Schwingspuleninduktivität und Phasenverdrehungen, was zu einem reinen und natürlichen Klang beiträgt. Die mechanisch entkoppelte Aluminium-Frontplatte und die gedämpfte Aluminium-Rückkammer minimieren unerwünschte Vibrationen für stabile Wiedergabe.

Montage und Kompatibilität
Der Hochtöner ist für Einbau mit einem Ausschnittdurchmesser von 70 mm ausgelegt und hat einen Außendurchmesser von ca. 104 mm. Die Einbautiefe beträgt ca. 27 mm, was die Integration in die meisten Lautsprechergehäuse erleichtert. Die Schraubenlöcher sind für eine sichere und stabile Montage vorbereitet. Die niedrige Impedanz von 4 Ohm erfordert, dass der Endverstärker oder die Endstufe diese Last bewältigen kann, um optimale Leistung zu erzielen.

Spezifikationen
Nennimpedanz: 4 Ω
Gleichstromwiderstand (Re): 3,0 Ω
Schwingspuleninduktivität (Le): 0,02 mH
Effektive Membranfläche (Sd): 9,6 cm²
Schwingspulendurchmesser: 29,0 mm
Schwingspulenhöhe: 2,0 mm
Luftspalthöhe: 2,5 mm
Linearer Hub (p-p): 0,5 mm
Bewegte Masse inkl. Luft (Mms): 0,44 g
Freiluftresonanz (Fs): 700 Hz
Empfindlichkeit (2,83 V / 1 m): 96 dB
Mechanischer Gütefaktor (Qms): 2,1
Elektrischer Gütefaktor (Qes): 0,65
Gesamtgütefaktor (Qts): 0,49
Kraftfaktor (Bl): 3,1 Tm
Belastbarkeit: 80 W (IEC 268-5, mit Hochpassfilter 2600 Hz / 12 dB/Oktave)
Magnetische Flussdichte: 1,5 T
Magnetgewicht: 0,10 kg
Nettogewicht: 0,40 kg

Maße und Montage
Außendurchmesser: Ø103,8 mm
Frontplattendurchmesser: Ø92,0 mm
Einbaudurchmesser (Ausschnitt): Ø70,0 mm
Schraubenlöcher: 6 × Ø4,2 mm + 6 × Ø8,2 mm
Einbautiefe hinter der Front: ca. 26,7 mm
