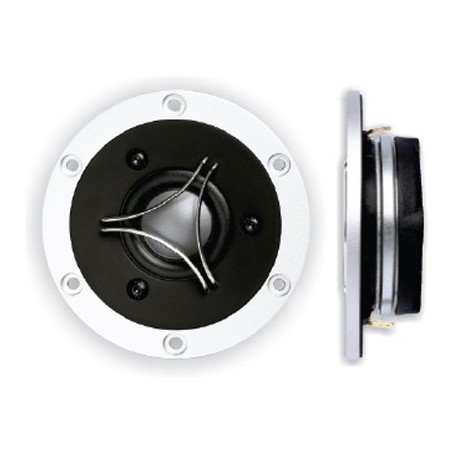

SB Acoustics Satori TW29BN ist ein hochwertiger 1"-Hochtöner mit einer resonanzfreien Berylliumkalotte, die eine offene, detailreiche und natürliche Wiedergabe hoher Frequenzen ermöglicht. Er ist mit einem leistungsstarken Neodym-Magneten und einer fortschrittlichen Kompressionskammer ausgestattet, die Verzerrungen und Störgeräusche für einen sauberen Klang reduziert. Mit niedriger Schwingspuleninduktivität und mechanisch entkoppelter Frontplatte eignet er sich perfekt für anspruchsvolle Audiosysteme, bei denen Präzision und Dynamik wichtig sind.

• 1" Beryllium-Kalottenhochtöner
• Impedanz: 4 Ω
• Empfindlichkeit: 95 dB (2,83 V / 1 m)
• Belastbarkeit: 80 W (IEC, Hochpass 2600 Hz)
• Schwingspulendurchmesser: 29 mm
• Einbautiefe: 22,5 mm
• Einbauloch: 70 mm
• Außendurchmesser: 103,8 mm
• Doppelte symmetrische Kompressionskammern

Design und Konstruktion
Der Satori TW29BN verfügt über eine Berylliumkalotte, die resonanzfrei ist und eine sehr offene und detailreiche Hochtonwiedergabe bietet. Die mechanisch entkoppelte Aluminium-Frontplatte und die doppelten symmetrischen Kompressionskammern reduzieren Verzerrungen und sorgen für eine bessere Dynamik. Die Kupferkappen minimieren Schwingspuleninduktivität und Phasendrehung und tragen so zu einem sauberen und präzisen Klang bei. Der Neodym-Motor mit Kurzschlussstruktur hält Störgeräusche und Nichtlinearitäten gering und sorgt für eine stabile und klare Hochtonwiedergabe.

Montage und Passform
Der Hochtöner hat einen Außendurchmesser von 103,8 mm und erfordert einen Einbaudurchmesser von 70 mm, wodurch er mit vielen Standardmontagen kompatibel ist. Die Einbautiefe beträgt 37,3 mm, was die Installation in verschiedenen Gehäusen und Lautsprecherboxen erleichtert. Für die Verschraubung werden insgesamt 12 Löcher in zwei Größen verwendet, was eine stabile Montage und gute Flexibilität bei der Installation ermöglicht.

Technische Daten
Nennimpedanz: 4 Ω
Gleichstromwiderstand (Re): 3,0 Ω
Schwingspuleninduktivität (Le): 0,02 mH
Effektive Membranfläche (Sd): 9,6 cm²
Schwingspulendurchmesser: 29,0 mm
Schwingspulenhöhe: 2,0 mm
Höhe des Luftspalts: 2,5 mm
Linearer Hub (p-p): 0,5 mm
Bewegte Masse inkl. Luft (Mms): 0,46 g
Freiluftresonanz (Fs): 700 Hz
Empfindlichkeit (2,83 V / 1 m): 95 dB
Mechanischer Q-Faktor (Qms): 2,1
Elektrischer Q-Faktor (Qes): 0,60
Gesamt-Q-Faktor (Qts): 0,46
Kraftfaktor (Bl): 3,1 Tm
Belastbarkeit: 80 W (IEC 268-5, Hochpass 2600 Hz, 12 dB/Oktave)
Magnetische Flussdichte: 1,5 T
Magnetgewicht: 0,11 kg
Nettogewicht: 0,41 kg
